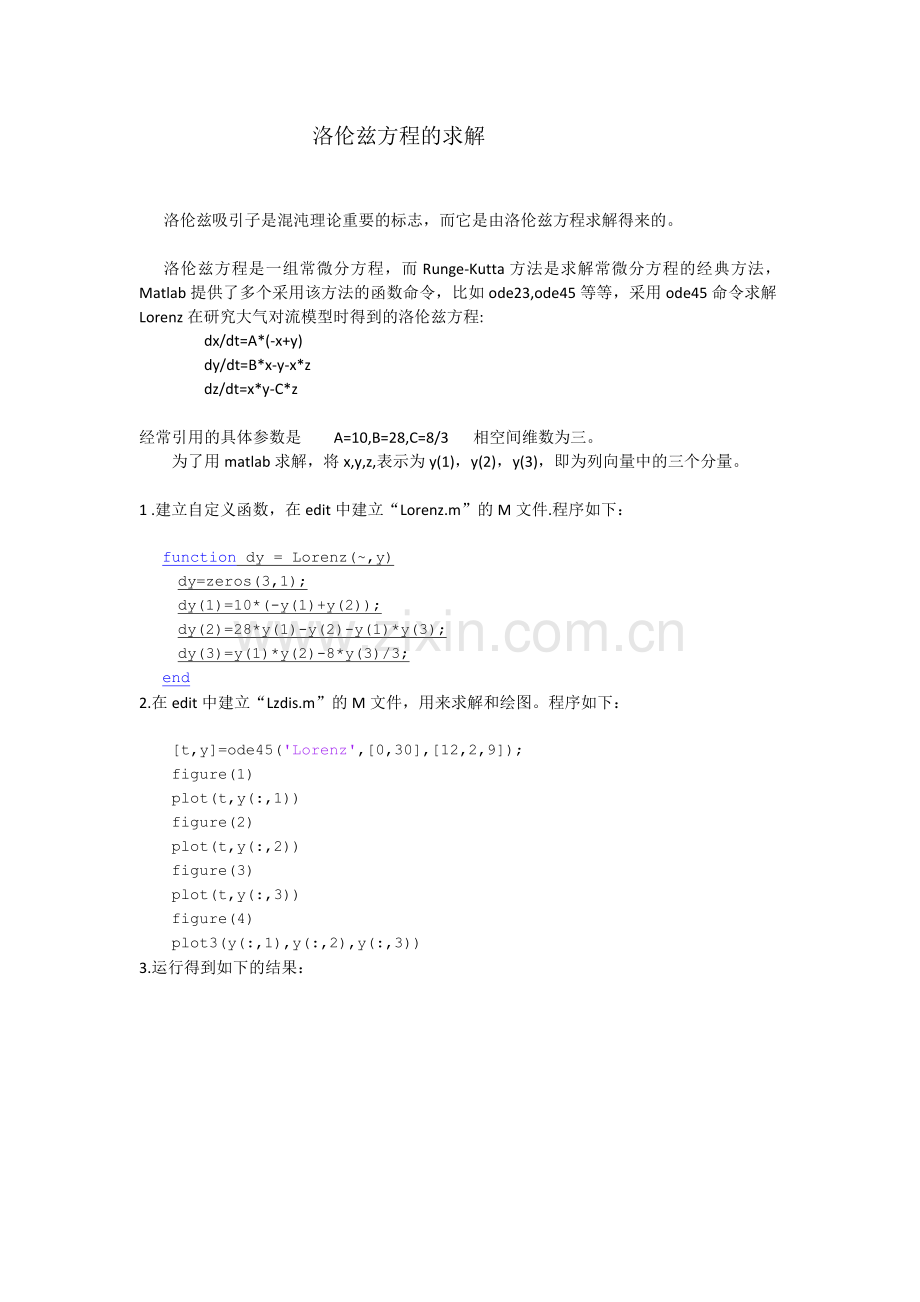

洛伦兹方程的求解

洛伦兹吸引子是混沌理论重要的标志，而它是由洛伦兹方程求解得来的。

洛伦兹方程是一组常微分方程，而Runge-Kutta方法是求解常微分方程的经典方法，Matlab提供了多个采用该方法的函数命令，比如ode23,ode45等等，采用ode45命令求解Lorenz在研究大气对流模型时得到的洛伦兹方程:
dx/dt=A*(-x+y)
dy/dt=B*x-y-x*z
dz/dt=x*y-C*z

经常引用的具体参数是 A=10,B=28,C=8/3 相空间维数为三。
为了用matlab求解，将x,y,z,表示为y(1)，y(2)，y(3)，即为列向量中的三个分量。

1 .建立自定义函数，在edit中建立“Lorenz.m”的M文件.程序如下：

function dy = Lorenz(~,y)
dy=zeros(3,1);
dy(1)=10*(-y(1)+y(2));
dy(2)=28*y(1)-y(2)-y(1)*y(3);
dy(3)=y(1)*y(2)-8*y(3)/3;
end
2.在edit中建立“Lzdis.m”的M文件，用来求解和绘图。程序如下：

[t,y]=ode45('Lorenz',[0,30],[12,2,9]);
figure(1)
plot(t,y(:,1))
figure(2)
plot(t,y(:,2))
figure(3)
plot(t,y(:,3))
figure(4)
plot3(y(:,1),y(:,2),y(:,3))
3.运行得到如下的结果：

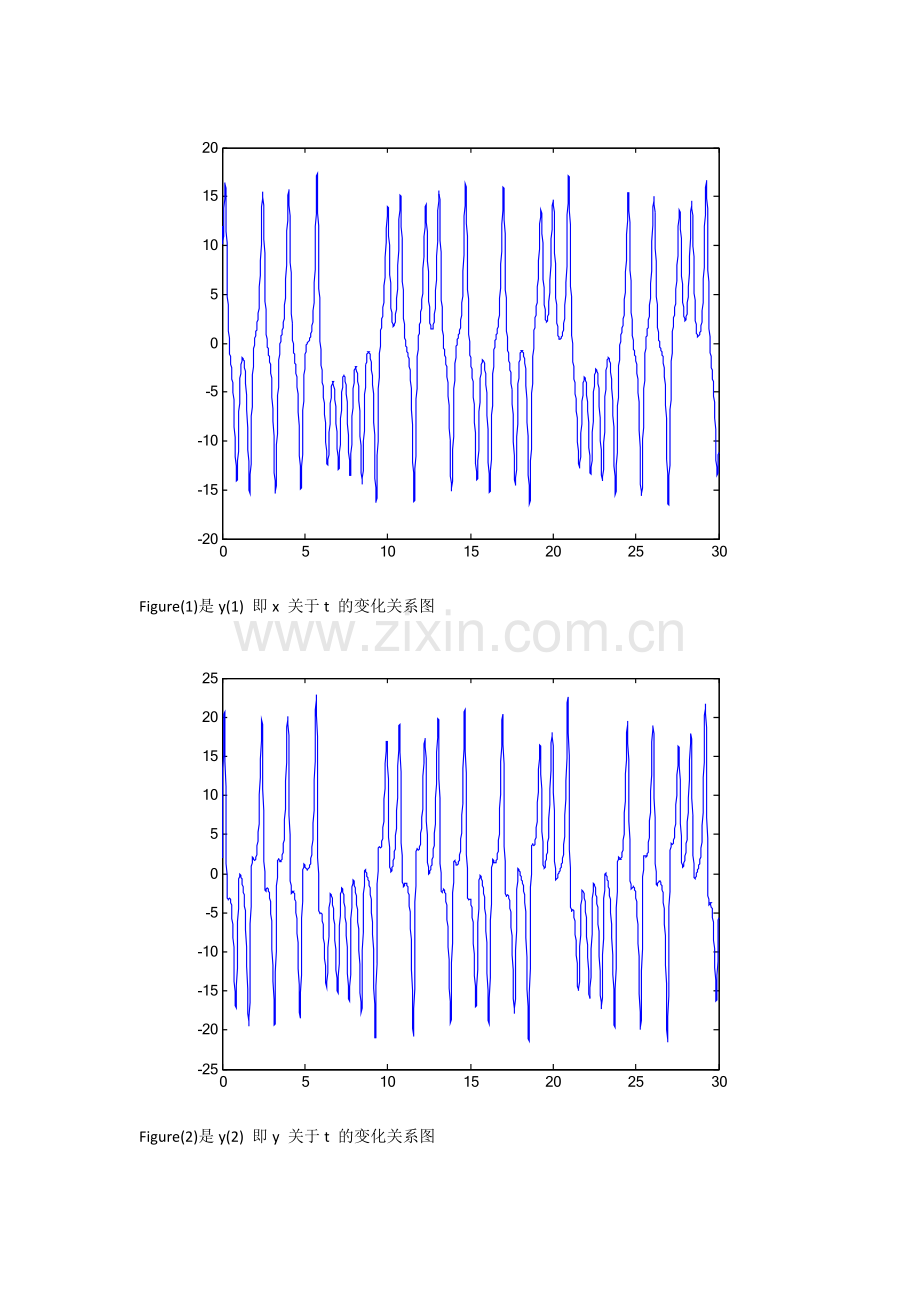

Figure(1)是y(1) 即x 关于t 的变化关系图

Figure(2)是y(2) 即y 关于t 的变化关系图

Figure(3)是y(3) 即z 关于t 的变化关系图

Figure(4)为)X,y,z的空间关系图，由于角度问题，不太清楚，更改观察角度。
输入：
view([20，32])
运行得到Lorenz方程在三维相空间中的轨迹图形：

4．验证“蝴蝶效应”
洛伦兹方程的解对初始值十分敏感，现对y的初始值稍加修改，将2改为2.01和1.99，让后求解z的数值解。用edit命令建立“lzsensi.m”的M文件，程序如下：
clf
hold
[t,u]=ode45('Lorenz',[0 15],[12,2,9]);
plot(t,u(:,3),'Color','r');
[t,v]=ode45('Lorenz',[0 15],[12,2.01,9]);
plot(t,v(:,3),'Color','b');
[t,w]=ode45('Lorenz',[0 15],[12,1.99,9]);
plot(t,w(:,3),'Color','k');
运行得到不同初始条件下的z 关于t的图形：

黑色线（k）表示初值条件为[12,1.99,9]时的z-t 图形
绿色线（b）表示初值条件为[12,2,9]时的z-t 图形
红色线（r）表示初值条件为[12,2.01,9]时的z-t图形

容易看出：随着时间的推移，三条曲线的吻合程度越来越差，差距越来越大，变化也越来越不明显，成为混沌状态。
