铁路货车检修零部件磁粉探伤技术要求(2012版).pdf

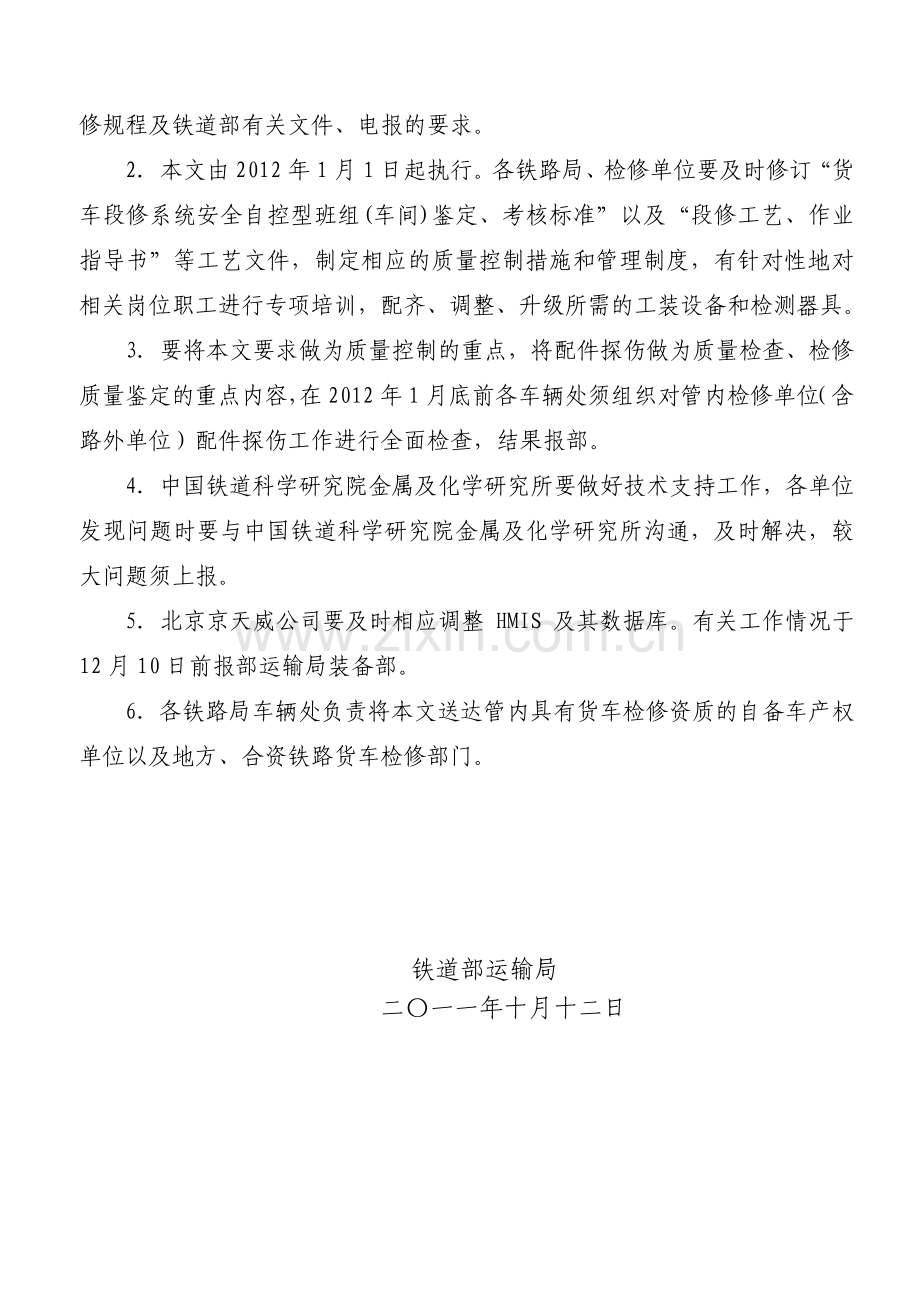

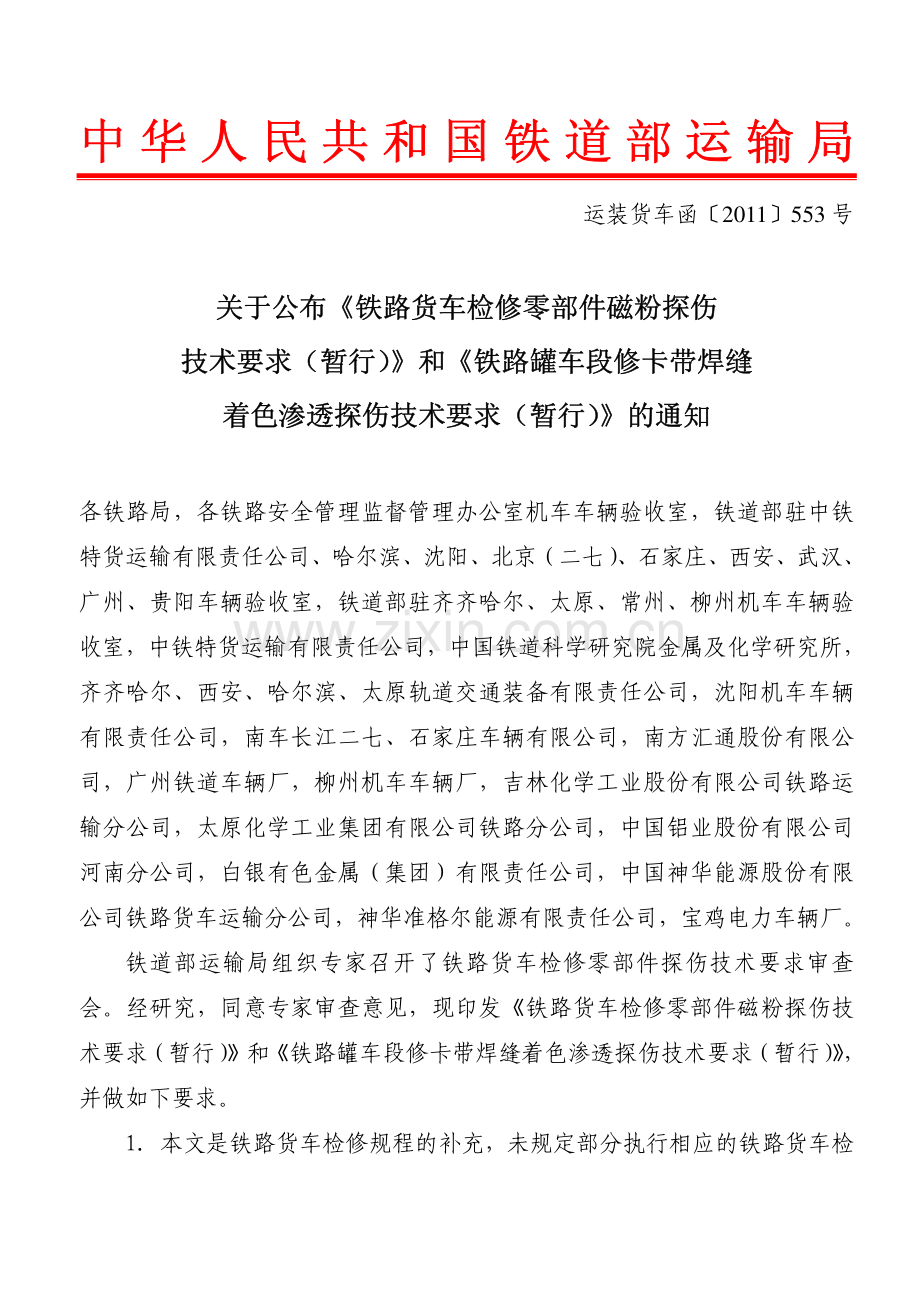

中 华 人 民 共 和 国 铁 道 部 运 输 局中 华 人 民 共 和 国 铁 道 部 运 输 局 运装货车函2011553 号 关于公布铁路货车检修零部件磁粉探伤 技术要求（暂行）和铁路罐车段修卡带焊缝 着色渗透探伤技术要求（暂行）的通知 关于公布铁路货车检修零部件磁粉探伤 技术要求（暂行）和铁路罐车段修卡带焊缝 着色渗透探伤技术要求（暂行）的通知 各铁路局，各铁路安全管理监督管理办公室机车车辆验收室，铁道部驻中铁特货运输有限责任公司、哈尔滨、沈阳、北京（二七）、石家庄、西安、武汉、广州、贵阳车辆验收室，铁道部驻齐齐哈尔、太原、常州、柳州机车车辆验收室，中铁特货运输有限责任公司，中国铁道科学研究院金属及化学研究所，齐齐哈尔、西安、哈尔滨、太原轨道交通装备有限责任公司，沈阳机车车辆有限责任公司，南车长江二七、石家庄车辆有限公司，南方汇通股份有限公司，广州铁道车辆厂，柳州机车车辆厂，吉林化学工业股份有限公司铁路运输分公司，太原化学工业集团有限公司铁路分公司，中国铝业股份有限公司河南分公司，白银有色金属（集团）有限责任公司，中国神华能源股份有限公司铁路货车运输分公司，神华准格尔能源有限责任公司，宝鸡电力车辆厂。铁道部运输局组织专家召开了铁路货车检修零部件探伤技术要求审查会。经研究，同意专家审查意见，现印发铁路货车检修零部件磁粉探伤技术要求（暂行）和铁路罐车段修卡带焊缝着色渗透探伤技术要求（暂行），并做如下要求。1.本文是铁路货车检修规程的补充，未规定部分执行相应的铁路货车检修规程及铁道部有关文件、电报的要求。2.本文由 2012 年 1 月 1 日起执行。各铁路局、检修单位要及时修订“货车段修系统安全自控型班组(车间)鉴定、考核标准”以及“段修工艺、作业指导书”等工艺文件，制定相应的质量控制措施和管理制度，有针对性地对相关岗位职工进行专项培训，配齐、调整、升级所需的工装设备和检测器具。3要将本文要求做为质量控制的重点，将配件探伤做为质量检查、检修质量鉴定的重点内容，在 2012 年 1 月底前各车辆处须组织对管内检修单位（含路外单位）配件探伤工作进行全面检查，结果报部。4中国铁道科学研究院金属及化学研究所要做好技术支持工作，各单位发现问题时要与中国铁道科学研究院金属及化学研究所沟通，及时解决，较大问题须上报。5北京京天威公司要及时相应调整 HMIS 及其数据库。有关工作情况于12 月 10 日前报部运输局装备部。6各铁路局车辆处负责将本文送达管内具有货车检修资质的自备车产权单位以及地方、合资铁路货车检修部门。铁道部运输局 二一一年十月十二日 铁路货车检修零部件磁粉探伤技术要求 铁路货车检修零部件磁粉探伤技术要求（暂行）（暂行）1 1 适用范围 适用范围 本技术要求规定了铁路货车检修时普通零部件磁粉探伤的综合要求、探伤设备器材及工装、探伤要求、磁化规范和性能校验等。本技术要求适用于铁路货车钩舌、钩体、钩尾框、16 型车钩转动套、牵引杆、钩舌销、钩尾销、钩尾销螺栓、钩尾销插托、摇枕、侧架、摇动座、交叉杆、制动梁等零部件检修时的磁粉探伤。2 2 综合要求 2.1综合要求 2.1 人员要求 人员要求 2.1.1 从事货车零部件磁粉探伤的人员应了解所探货车零部件制造、运用的基本知识，以及主要受力区域和缺陷可能产生的部位，熟悉货车零部件检修的有关技术要求。2.1.2 探伤人员视力（包括矫正视力）须达到 5.0 及以上，非色盲、色弱。2.1.3 探伤人员须经过磁粉探伤技术培训，并取得铁道部门无损检测人员技术资格鉴定考核委员会颁发的磁粉级或以上级别的技术资格证书。2.22.2 探伤设备、器材和用品管理 探伤设备、器材和用品管理 2.2.1 专用磁粉探伤设备应通过铁道部组织的技术评审或生产质量认证。2.2.2 磁粉及试片应符合国家、行业标准以及铁道部相关规定，经检验合格后方可投入使用。2.2.3 磁粉探伤设备应按规定的周期进行小修、中修和大修，探伤设备的电流表、电压表等须按规定进行计量检定。2.32.3 环境要求 环境要求 2.3.1 磁粉探伤作业场地应整洁，通风良好；应远离电焊、潮湿、粉尘场所，或与以上场所进行隔离。2.3.2 环境温度不宜低于 5，不得影响正常操作。2.3.3 探伤机电源应与大型机械动力电源分开。3 3 探伤设备、器材及工装 3.1探伤设备、器材及工装 3.1 探伤设备 探伤设备 3.1.1 磁粉探伤机 3.1.1.1 铁路货车零部件磁粉探伤机应满足零部件探伤工艺需要，主要技术性能应符合 JB/T8290 的要求。3.1.1.2 采用非荧光磁粉探伤时,零部件表面被检区域的白光照度应不低于1000 lx。3.1.1.3 采用荧光磁粉探伤时,紫外线波长范围为 320nm400nm,中心波长为365nm。在观察条件下，根据探伤部位表面可见光照度（V）确定紫外线辐照度（见表 1）。宜在暗室或可见光照度较低区域观察磁痕。表 1 荧光磁粉探伤紫外线辐照度要求 可见光照度（V）紫外线辐照度 V20 lx 800W/cm2 20 lxV100 lx 1800W/cm2 100 lxV200 lx 2900W/cm2 200 lxV300 lx 4000W/cm2 300 lxV400 lx 5300W/cm2 400 lxV500 lx 6400W/cm2 注：可见光照度测量时照度计探头应面向光源。3.1.2 便携式交流磁轭探伤仪,在磁极间距 100mm 时,提升力应不小于34.3N(3.5 kg 圆柱试块)或 44.1N（4.5 kg 平板试块）。3.23.2 工艺装备 工艺装备 3.2.1 探伤工作间、作业场地应配有必要的办公用品和工具，荧光磁粉探伤时探伤人员应配置紫外线防护眼镜等防护工具。3.2.2 单位应配置长颈沉淀管、白光照度计、紫外辐照计、特斯拉计及配制磁悬液所用的量杯、量桶等。3.2.3 白光照度计、紫外辐照计、特斯拉计应定期进行检定或校准并有相应标识。3.33.3 磁粉和磁悬液 磁粉和磁悬液 3.3.1 磁粉 3.3.1.1 探伤用磁粉性能应符合 TB/T2047.1 的要求。3.3.1.2 铁路货车零部件湿法探伤用磁粉颗粒度的目数应不小于 320 目。3.3.2 磁悬液 3.3.2.1 铁路货车零部件探伤采用水基磁悬液，PH 值为 79。3.3.2.2 配制磁悬液时,须适量添加分散剂、消泡剂和防锈剂。3.3.2.3 非荧光磁悬液浓度为 1.3 mL/100mL2.5 mL/100mL。3.3.2.4 荧光磁悬液浓度为 0.1 mL/100mL0.6 mL/100mL。3.3.2.5 应根据探伤工作量、季节变化及磁悬液清洁程度由各单位自行确定磁悬液更换周期，但最长更换周期不应超过一个月。3.3.2.6 便携式磁轭探伤仪宜配用成品罐装磁悬液。3.43.4 试片 试片 应使用 A1-15/50 或 D1-15/50 型标准试片，试片应平整，无折皱、锈蚀和破损。4 4 探伤要求 探伤要求 4.1 铁路货车零部件探伤部位应进行除锈和清污，露出基本金属面，表面不得有油脂和污物等。4.2 以下情况须复探：探伤的零部件经热处理、调修后；探伤部位经焊修、机械加工后。4.3 应采用湿法连续法探伤。4.4 钩舌、钩体、钩尾框、转动套、牵引杆、摇动座、交叉杆、摇枕、侧架、插托采用专项设备进行探伤时，应采用复合或多向磁化。4.5 探伤部位 表 2 铁路货车零部件磁粉段修探伤部位 序号 名称 探伤部位 图例 1 钩舌 钩舌内侧面及上、下弯角处 图A.1.1、图A.1.2 2 钩体 疑似裂纹部位 13 号（13A、13B）钩尾框后端上、下弯角 50mm 范围内及钩尾框两内侧面 图A.2.1、图A.2.2 3 钩尾框 16 型、17 型钩尾框前、后端上、下内弯角50mm 范围内及钩尾框两内侧面 图 A.2.3、图 A.2.4 4 16 型车钩转转动套前端面 图 A.3 动套 5 牵引杆 疑似裂纹部位 6 钩舌销 整个圆柱面 图 A.4.1 7 钩尾销 13 型钩尾销圆弧面、侧平面及根部弯角；16型、17 型钩尾销圆柱面 图 A.4.2、图 A.4.3 8 钩尾销螺栓 螺栓圆柱面 图 A.4.4 9 钩尾销插托 插托弯角处及上、下平面、立面 图 A.5 10 摇枕 疑似裂纹部位 11 侧架 疑似裂纹部位 12 摇动座 A、B 部位、耳轴圆弧区及耳轴与方梁间的过渡区 图 A.6 13 交叉杆 交叉杆连接焊缝（不含转 8B、转 8AB、转 8AG、转 8G 型中间盖板上的塞焊缝）、杆体压型处、转 K1、转 E21、转 E22 型杆头与杆体过渡部位 14 制动梁 L-A 型、L-B 型组合式制动梁闸瓦托滑块根部和 L-C 型制动梁端头，槽钢制动梁滚子轴外露部位，转 K3 型制动梁端头、连接焊缝及制动梁吊 5 5 磁化规范 磁化规范 5.1 制定磁化规范时按以下要求确定磁化电流：摇枕、侧架表面探伤部位表面切向磁场强度不低于 2000 A/m，其他零部件探伤部位表面切向磁场强度不低于 2400 A/m。5.2 采用便携式磁轭时,在磁极间距为100mm时,提升力应不小于34.3N(3.5kg圆柱试块)或 44.1N（4.5 kg 平板试块）。5.3 在确定的磁化规范下，试片显示应清晰、完整。6 6 性能校验 性能校验 探伤设备性能校验分为日常性能校验和季度性能检查。6.16.1 日常性能校验 日常性能校验 日常性能校验应在每班开工前进行。探伤工、工长、质量检查员和验收员共同参加。因设备故障检修后，应重新进行日常性能校验。6.1.1 常规检查 全面检查探伤设备技术状态，电流、电压表等检定或校准须不过期，灯光照明符合规定，设备各部动作性能良好、无故障。6.1.2 磁粉及磁悬液检验（1）磁粉应放置在带盖容器内保存，磁粉受潮、结块或超过质保期应禁止使用。（2）每班开工前应检查磁悬液的浓度。取样前应对磁悬液进行充分搅拌，用长颈沉淀管接取从喷嘴喷出的磁悬液 100mL，静置沉淀 30min40 min，然后观察并读取长颈沉淀管中沉积磁粉的体积，该体积读数即为磁悬液浓度的数值（单位为 mL/100mL）。磁悬液浓度不符合规定时，应重新调配磁悬液并进行浓度测定。6.1.3 系统灵敏度校验 6.1.3.1 粘贴试片 6.1.3.1.1 粘贴要求（1）粘贴试片部位应擦干净，无锈蚀、油污及灰尘，露出金属面并保持干燥。（2）试片应平整，无破损、折皱和锈蚀，表面须擦拭干净。（3）粘贴试片时，试片刻槽面应与零部件表面密贴，“+”刻槽中应有一条刻槽与被探测零部件的中心线平行，用胶带沿试片四周呈“井”字形将试片粘贴牢固、平整，严禁胶带纸遮盖试片刻槽部位。（4）季度性能检查时，必须更换新试片。6.1.3.1.2 粘贴位置 试片应粘贴在探伤部位磁场较弱或较易产生裂纹的部位，铁路货车零部件试片粘贴基本位置见图 1图 14。（1）钩舌：钩舌内侧面中部。图 1 钩舌试片粘贴位置示意图（2）钩体：钩耳内侧弧面、钩颈（指钩头与钩身连接线前后 50 mm 以内）中部、钩尾销孔上平面（16 型、17 型钩体）。图 2 13 号、13A 型、13B 型钩体试片粘贴位置示意图 图 3 16 型、17 型钩体试片粘贴位置示意图（3）钩尾框：框板内侧面中部、钩尾框后端上、下弯角、前端弯角（16型、17 型钩尾框）。图 4 13 号、13A 型、13B 型钩尾框试片粘贴位置示意图 图 5 16 型、17 型钩尾框试片粘贴位置示意图（4）16 型转动套：转动套前端面。图 6 16 型转动套试片粘贴位置示意图（5）牵引杆：尾端部上平面及挡肩侧面。图 7 牵引杆试片粘贴位置示意图（6）钩舌销、钩尾销、钩尾销螺栓：圆柱面或平面中部。图 8 销轴类试片粘贴位置示意图（7）钩尾销插托：上、下平面中部。图 9 钩尾销插托试片粘贴位置示意图（8）摇枕 图 10 摇枕试片粘贴位置示意图（9）侧架 图 11 侧架试片粘贴位置示意图（10）摇动座：耳轴与方梁间的过渡区及耳轴圆弧区。图 12 摇动座试片粘贴位置示意图（11）交叉杆：杆头与杆体连接焊缝附近、中间盖板压型处。图 13 交叉杆组成试片粘贴位置示意图（12）制动梁：滑块或端头根部中间。图 14 制动梁试片粘贴位置示意图（13）在零部件磁化的同时，应观察试片上磁痕显示情况。单向磁化时，应能清晰显示“（|）”形磁痕；复合或多向磁化时，应能清晰显示“”形磁痕。6.1.4 粘贴试片的试样存放时，试片粘贴部位应保持干燥、清洁，不能碰、压试片，试片损坏时更换新品试片，固定试样用胶带所贴的试片应每周检查、重贴一次。6.26.2 季度性能检查 季度性能检查 季度性能检查每 3 个月进行 1 次。由主管领导负责组织探伤专职、设备专职、验收员、质量检查员、工长、探伤工和设备维修工共同参加。新安装或大、中、小修后探伤设备，第一次投入使用前应按季度性能检查的要求进行检查。6.2.1 探伤设备技术状态检查 全面检查、试验探伤设备的状态、功能和性能。外观技术状态应良好，配件齐全；设备动作应准确、可靠，无故障；功能和性能应符合规定；灯光照明应符合规定。6.2.2 磁悬液检验 应符合日常性能校验规定的要求。6.2.3 系统灵敏度校验 应符合日常性能校验规定的要求。6.3 性能校验记录 性能校验后，填写磁粉探伤机（器）日常性能校验记录（辆货统-424）和磁粉探伤机（器）季度性能检查记录（辆货统-428）。7 7 探伤操作要点 探伤操作要点 7.1 磁粉探伤时，应严格按照探伤机的使用说明书和设备操作规程进行操作。7.2 零部件磁化前，磁悬液应充分润湿探伤部位表面，喷淋磁悬液应缓流、均匀、全面覆盖探伤部位。7.3 磁化时，磁化电流应符合磁化规范要求。7.4 探伤部位的紫外辐照度、白光照度应符合要求。7.5 磁悬液停止喷淋后，还应通电磁化 2 次3 次。7.6 磁痕定性不准时，应擦掉磁痕，对零部件重新探伤。7.7 使用便携式交流磁轭探伤仪时，磁极应与零部件表面接触良好，磁极间距应为 75mm150mm，严禁单磁极磁化。8 8 探伤标识与记录 探伤标识与记录 8.1 铁路货车零部件探伤结束后，应使用标记笔做出明显的磁粉探伤检查标识，确认有缺陷的零部件应在缺陷处做出标识。8.2 探伤记录的内容和格式见附录 B。8.3 填写探伤记录时，字迹应清晰、整齐，使用专用术语应准确。8.4 探伤记录应至少保存一个质量保证期。附 录 A 附 录 A 铁路货车段修零部件磁粉探伤部位示意图 铁路货车段修零部件磁粉探伤部位示意图 A.1A.1 钩舌磁粉探伤部位示意图 钩舌磁粉探伤部位示意图 图 A.1.1 13 号、13A 型、13B 型钩舌探伤部位示意图 图 A.1.2 16 型钩舌探伤部位示意图 A.2A.2 钩尾框磁粉探伤部位示意图 钩尾框磁粉探伤部位示意图 图 A.2.1 13 号钩尾框探伤部位示意图 图 A.2.2 13A 型、13B 型钩尾框探伤部位示意图 图 A.2.3 16 型钩尾框探伤部位示意图 图 A.2.4 17 型钩尾框探伤部位示意图 A.3A.3 16型车钩转动套磁粉探伤部位示意图 16型车钩转动套磁粉探伤部位示意图 图A.3 16 型车钩转动套磁粉探伤部位示意图 A.4A.4 钩舌销、钩尾销、钩尾销螺栓探伤部位示意图 钩舌销、钩尾销、钩尾销螺栓探伤部位示意图 R R 图 A.4.1 钩舌销探伤部位示意图 图 A.4.2 13 号钩尾销探伤部位示意图 A.4.3 16 型、17 型钩尾销探伤部位示意图 A.4.4 钩尾销螺栓探伤部位示意图 A.5A.5 13B型钩尾销插托探伤部位示意图(粗线部位)13B型钩尾销插托探伤部位示意图(粗线部位)图 A.5 13B 型钩尾销插托探伤部位示意图 A.6A.6 摇动座磁粉探伤部位示意图 摇动座磁粉探伤部位示意图 图 A.6 摇动座磁粉探伤部位示意图 附 录 B 附 录 B 铁路货车检修零部件磁粉探伤记录表 铁路货车检修零部件磁粉探伤记录表 检修 检修 磁粉探伤记录 磁粉探伤记录 单位：检测日期：年 月 日 缺陷状况 序号 生产厂代号制造顺序号 制造日期位置 数量长度方向 首探结果 首探人员 复探结果 复探人员 备注
