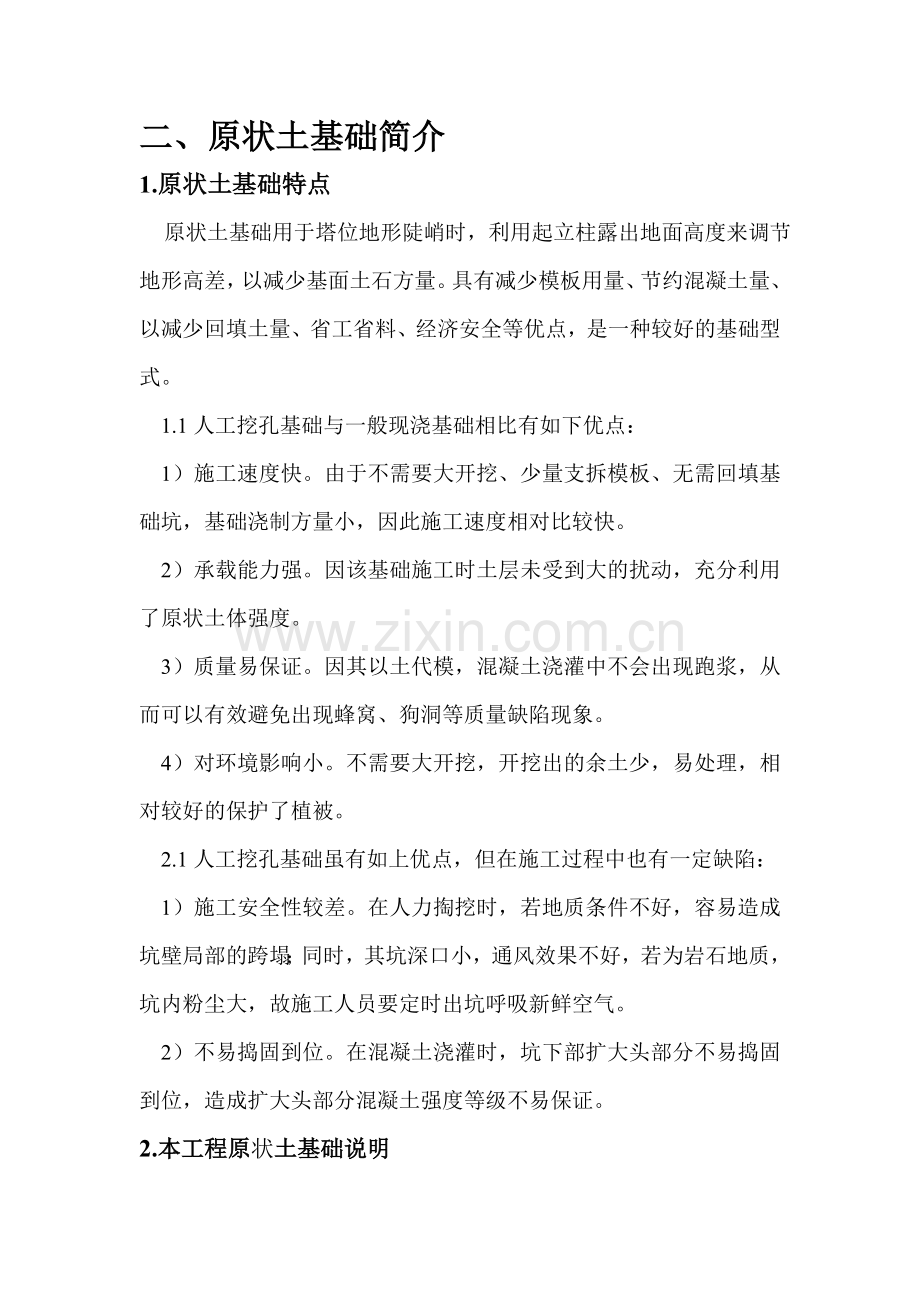

二、原状土基础简介
1.原状土基础特点
原状土基础用于塔位地形陡峭时，利用起立柱露出地面高度来调节地形高差，以减少基面土石方量。具有减少模板用量、节约混凝土量、以减少回填土量、省工省料、经济安全等优点，是一种较好的基础型式。
1.1人工挖孔基础与一般现浇基础相比有如下优点：
1）施工速度快。由于不需要大开挖、少量支拆模板、无需回填基础坑，基础浇制方量小，因此施工速度相对比较快。
2）承载能力强。因该基础施工时土层未受到大的扰动，充分利用了原状土体强度。
3）质量易保证。因其以土代模，混凝土浇灌中不会出现跑浆，从而可以有效避免出现蜂窝、狗洞等质量缺陷现象。
4）对环境影响小。不需要大开挖，开挖出的余土少，易处理，相对较好的保护了植被。
2.1人工挖孔基础虽有如上优点，但在施工过程中也有一定缺陷：
1）施工安全性较差。在人力掏挖时，若地质条件不好，容易造成坑壁局部的跨塌；同时，其坑深口小，通风效果不好，若为岩石地质，坑内粉尘大，故施工人员要定时出坑呼吸新鲜空气。
2）不易捣固到位。在混凝土浇灌时，坑下部扩大头部分不易捣固到位，造成扩大头部分混凝土强度等级不易保证。
2.本工程原状土基础说明
2.1本工程原状土基础有掏挖及人工挖孔桩基础两种，基础立柱均采用圆形截面、基底部分扩孔形式。其中，人工挖孔桩基础以WKZ表示。
2.2掏挖基础的区别：
1）人工挖孔桩基础混凝土强度等级为C25；
2）基底扩孔部分区别如下图：
底部扩孔形状不同

3）人工挖孔桩基础埋深（虚人工掏挖部分）在5.6~8.7米范围内。
2.3ⅠⅡ回掏共有人工挖孔基础8腿，施工一队、二队各一基。

3.原状土基础施工基本要求
3 .1基坑开挖、混凝土浇制等各项要求必须遵照《110~500kV架空电力线路施工及验收规范》（GB 50233-2005）和《混凝土结构施工及验收规范》（GB500204-2002）及设计图纸要求执行。
3.2基础分坑施工前，必须逐基复测塔基断面，以核实《铁塔及基础说明细表》中原状土基础埋深、露出地面高度是否与设计相符。另外要根据塔位的地形和地貌反复校核塔基断面图以及长短腿的配置基础型式及洞底标高，如有出入或疑问，及时通知项目部，以便与设计联系复核和修改。
3.3从基坑开挖至基础混凝土浇制完成前，若出现雨天等特殊气象条件时，应及时采取有效地防水措施（搭雨棚、基坑周围高出部分修临时排水沟等）以防止基坑泡水发生坍塌。
3.4基坑开挖应尽量采用人工开挖，若基坑为坚硬的完成岩石，且开挖困难时，可采用少量炸药松动爆破，但必须严格控制药量，严禁在爆破中破坏基坑及周围原状土的完整性。
3.5当同一塔位各腿采用不同的基础形式时，应先施工原状土基础后施工斜柱基础，以保证塔基基础稳定。此时斜柱基础在基坑开挖过程中N23、N27为此中情况，施工时应引起注意。
3.6施工基面平整后，原状土基础的露高应不大于《铁塔及基础明细表》中给出的设计值，不小于基础露高的基础值（旱地为300mm，水田为400mm）。
3.7原状土基础与铁塔全部采用地角螺栓连接且偏心安装，偏心值见《原状土基础结构图》，另外《基础施工手册》中也给出各基的偏心值，请各施工队技术人员在施工前认真核对。
3.8当基础立柱露高超过1.5米时需设置爬梯，爬梯钢筋镀锌防锈。

三、施工控制要点及规定
1、设计相关要求
1.1本工程人工挖孔桩基础的埋深较深，开挖时必须采取严格的护壁措施，一确保施工人员的安全。
1.2护壁混凝土的强度等级与本体相同。护壁混凝土的厚度一般按100-150mm取用，当素混凝土护壁有困难时需要在混凝土中加入钢筋网进行护壁。
1.3采用护壁开挖的基础，开挖直径=基础直径+护壁厚度x2，基底相应扩大。每开挖0.5~0.8m就应进行护壁，6~7天后，等护壁混凝土达到一定强度后在进行下一段的开挖。
1.4基础开挖时，应随时验槽，若发现实际地质与施工图地质条件有出入时，须及时向项目部反映，以便请设计复核或修改。
2.人力开挖基础
2.1开挖前期工作
1）复测塔基断面，核实施工基面设计值是否与塔位处的地形相符。
2）清除表层覆土和强风化层
3）对塔位基面进行操平，并安《基础施工数据表》中的数据进行分坑。
4）根据基坑开挖尺寸先挖出样坑，深度约300mm，样坑直径宜比设计值略小30~50mm。样坑挖好后及时复测根开等尺寸，合格后再继续开挖。
2.2、基坑开挖
1）基坑开挖过程中，为防止超挖，没挖掘500mm（柱体部分），在坑中心吊一次垂球，检查坑四周半径（r）尺寸是否均匀，同时检查其直径是否符合。
2）人工挖孔桩基础扩大头部分高度为800~900mm，因此当基坑开挖至距坑底还有900mm时，即开始扩头开挖，距坑底300mm时，扩头直径达到最大直径。锥体开挖控制较难，应没开挖100mm坑深检查一次；人工挖孔桩基础无下面300mm高的圆柱体，仅有锥形部分高度为600mm；
3）基坑开挖至距设计坑底尚有50mm时，在坑中心位置钉出坑中心桩，边挖掘边检查尺寸。
