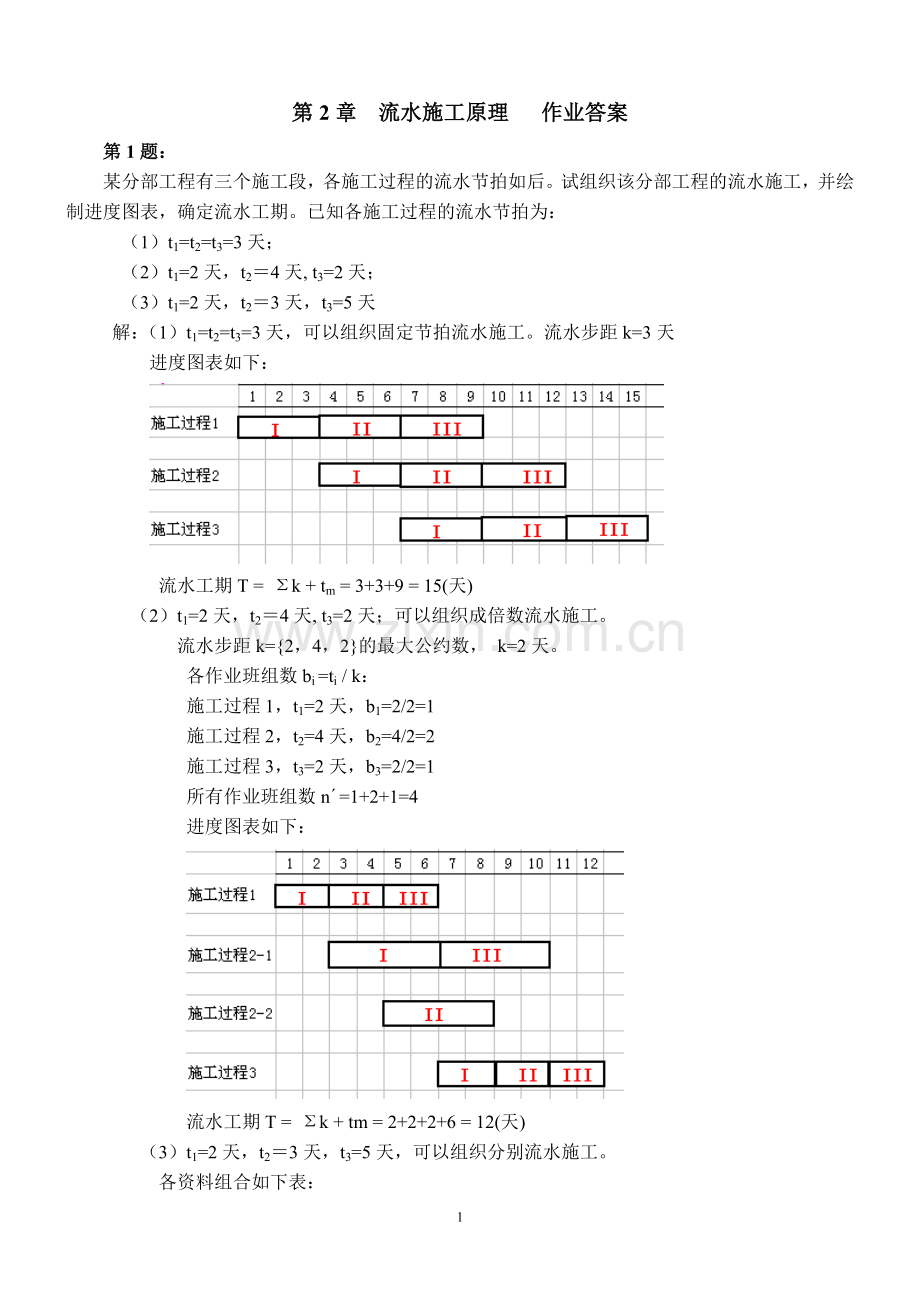

第2章 流水施工原理 作业答案
第1题：
某分部工程有三个施工段，各施工过程的流水节拍如后。试组织该分部工程的流水施工，并绘制进度图表，确定流水工期。已知各施工过程的流水节拍为：
（1）t1=t2=t3=3天；
（2）t1=2天，t2＝4天, t3=2天；
（3）t1=2天，t2＝3天，t3=5天
解：（1）t1=t2=t3=3天，可以组织固定节拍流水施工。流水步距k=3天
进度图表如下：

流水工期T = Σk + tm = 3+3+9 = 15(天)
（2）t1=2天，t2＝4天, t3=2天；可以组织成倍数流水施工。
流水步距k={2，4，2}的最大公约数， k=2天。
各作业班组数bi =ti / k：
施工过程1，t1=2天，b1=2/2=1
施工过程2，t2=4天，b2=4/2=2
施工过程3，t3=2天，b3=2/2=1
所有作业班组数n´=1+2+1=4
进度图表如下：

流水工期T = Σk + tm = 2+2+2+6 = 12(天)
（3）t1=2天，t2＝3天，t3=5天，可以组织分别流水施工。
各资料组合如下表：
节拍 施工段
施工过程
I
II
III
1 (t1)
2
2
2
2 (t2)
3
3
3
3 (t3)
5
5
5
流水步距k的确定：

施工过程1与施工过程2之间的流水步距k12=max{2，1，0，-9}=2天
施工过程2与施工过程3之间的流水步距k23= max{3，1，-1，-15}=3天
进度图表如下：

流水工期T = 2+3+15 = 20天
第2题：（多个方案）
有两栋同类型的建筑基础施工，每栋有三个主导施工过程，即挖土t1＝3天，砖基础t2＝6天，回填土t3＝3天。
（1）试组织两栋建筑基础施工阶段的流水施工，确定每栋基础最少划分的施工段并说明原因。
（2）试计算流水工期，绘出流水施工进度计划。
方案一：
解：t1=3天，t2＝6天, t3=3天；可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
各作业班组数bi =ti / k：
施工过程1，t1=3天，b1=3/3=1
施工过程2，t2=6天，b2=6/3=2
施工过程3，t3=3天，b3=3/3=1
所有作业班组数n´=1+2+1=4
每栋楼最小流水施工段的划分
进度图表如下：

流水工期T =(A.m.r + n´-1)k + Σtg +Σtz-Σtd = (2×4×1 + 4-1)×3
= 33 (天)
方案二：
解：t1=3天，t2＝6天, t3=3天；A=2, 可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
各作业班组数bi =ti / k：
施工过程1，t1=3天，b1=3/3=1
施工过程2，t2=6天，b2=6/3=2
施工过程3，t3=3天，b3=3/3=1
所有作业班组数n´=1+2+1=4
由于A.m≧n 时 情况比较理想，2×m≧3, m≧1.5, 取整数m=2，即施工段划分为2段。
进度图表如下：

流水工期T = Σk + tn =3×3 +12 = 21 (天)
方案三：
解：t1=3天，t2＝6天, t3=3天；A=2, 可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
各作业班组数bi =ti / k：
施工过程1，t1=3天，b1=3/3=1
施工过程2，t2=6天，b2=6/3=2
施工过程3，t3=3天，b3=3/3=1
所有作业班组数n´=1+2+1=4
施工段划分为3段，m=3，
进度图表如下：

流水工期T = Σk + tn =3×3 +18 = 27 (天)
方案四：
解：t1=3天，t2＝6天, t3=3天；A=2, 可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
各作业班组数bi =ti / k：
施工过程1，t1=3天，b1=3/3=1
施工过程2，t2=6天，b2=6/3=2
施工过程3，t3=3天，b3=3/3=1
所有作业班组数n´=1+2+1=4
取每栋为一个施工段，m=2，
进度图表如下：

流水工期T = Σk + tn =3×3 +6 = 15 (天)
方案五：
解：t1=3天，t2＝6天, t3=3天；A=2, 可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
各作业班组数bi =ti / k：
施工过程1，t1=3天，b1=3/3=1
施工过程2，t2=6天，b2=6/3=2
施工过程3，t3=3天，b3=3/3=1
所有作业班组数n´=1+2+1=4
每栋楼最小流水施工段的划分
划分为4个施工段，但二栋楼平行施工。
进度图表如下：

流水工期T = Σk + tn =3×4 +12 = 24 (天)

第3题：
某工程项目由挖基槽、做垫层、砌砖基和回填土4个施工过程组成，该工程在平面上划分4个施工段。各施工过程的流水节拍如表2－9示。垫层施工完成后应养护2天。试绘制该工程的流水施工方案并绘制进度图表。
表2－9

施工过程
流水节拍
Ⅰ
Ⅱ
Ⅲ
Ⅳ
挖土方
3
4
3
4
作垫层
2
1
2
1
砌基础
3
2
2
3
回填土
2
2
1
2

解：可以组织分别流水施工。
流水步距k的确定：k12=9天,，k23=2天， k34=5天
技术间歇时间Σtg=2天
进度图表：

流水工期T = Σk + tm + Σtg +Σtz-Σtd = 9+2+5+2 +(2+2+1+2)
= 25 (天)

第4题：
试绘制某二层现浇混凝土楼盖的流水施工进度表。已知：框架平面尺寸为18m×144m，沿长度方向每隔48m设一道伸缩缝。各施工过程的流水节拍为：支模板4天，绑扎钢筋2天，浇铸混凝土2天，层间技术间歇时间为2天。
解：已知n=3，t1=4天，t2＝2天, t3=2天； C=2天， r =2。
先划分施工段。按劳动量划分：施工段m=144÷48 = 3段，
但根据流水施工要求，必须有m>n, 所以，m ≠ 3段。
再考虑按成倍数流水施工组织施工，计算施工段数。
成倍数流水节拍k={4，2，2}的最大公约数 = 2天
各施工过程的专业队伍数：
b1=4/2=2，b2=2/2=1，b3=2/2=1，
总的专业队伍数n´=2+1+1 = 4个
又根据公式
考虑施工缝的问题，最后m = 6段。
进度图表：

流水工期T =(A.m.r + n´-1)k + Σtg +Σtz-Σtd = (1×6×2 + 4-1)×2
= 30 (天)
说明：本题中，由于绘图时，实际施工段的划分比计算出来的施工段5段多了一段，所以，层间技术间歇需要多算一个流水步距时间。
