象山先财富中心商业广场-视频监控系统设计方案

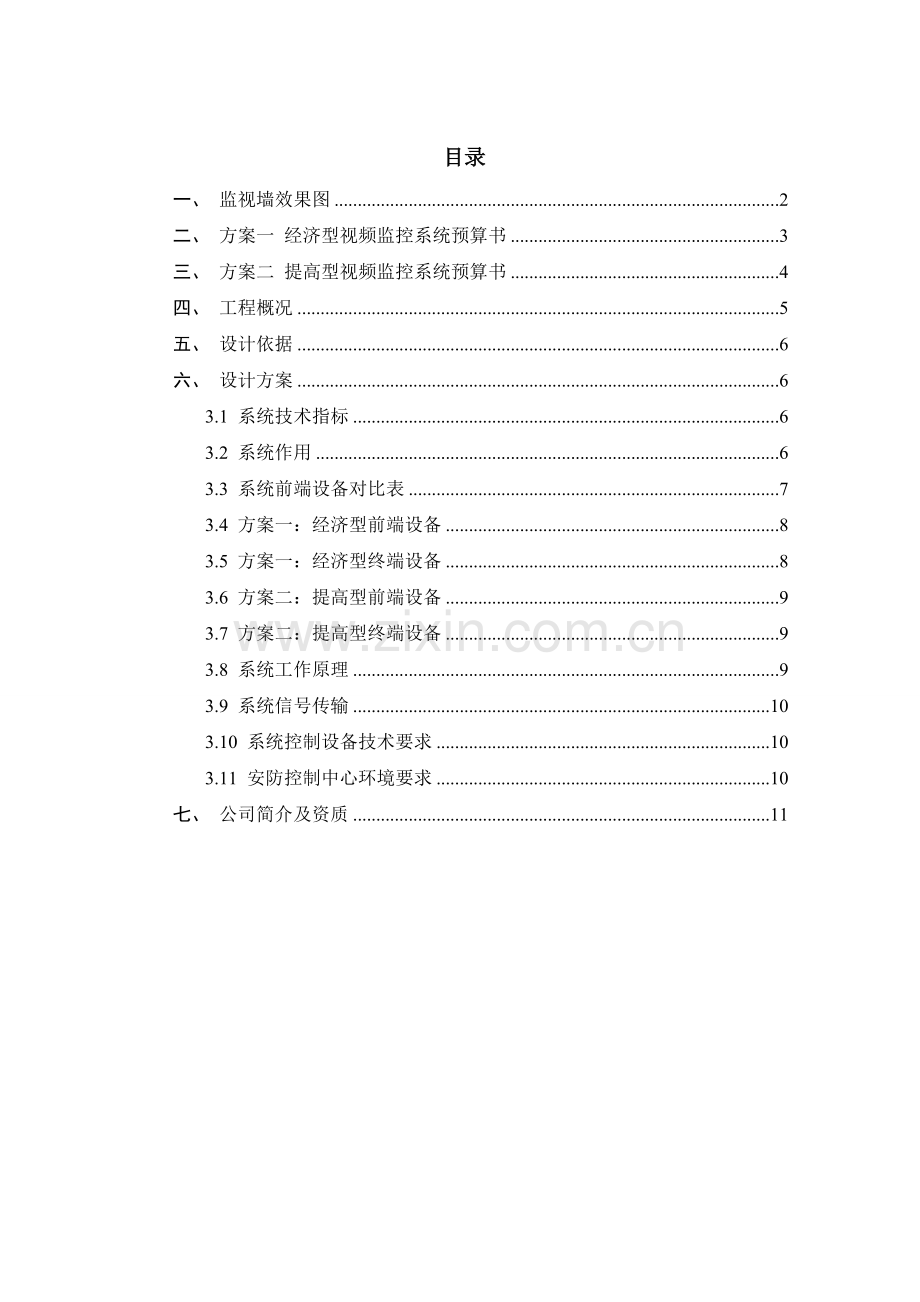

目录
一、 监视墙效果图 2
二、 方案一 经济型视频监控系统预算书 3
三、 方案二 提高型视频监控系统预算书 4
四、 工程概况 5
五、 设计依据 6
六、 设计方案 6
3.1 系统技术指标 6
3.2 系统作用 6
3.3 系统前端设备对比表 7
3.4 方案一：经济型前端设备 8
3.5 方案一：经济型终端设备 8
3.6 方案二：提高型前端设备 9
3.7 方案二：提高型终端设备 9
3.8 系统工作原理 9
3.9 系统信号传输 10
3.10 系统控制设备技术要求 10
3.11 安防控制中心环境要求 10
七、 公司简介及资质 11

一、 监视墙效果图

二、 工程概况
“象山财富中心商业广场”位于浙江省宁波市象山县天安路524-526号(丹西)，由象山财富中心商业广场有限公司独资开发。
主要经济指标：
u 建筑总面积：78900平方米；
u 主体26层，副楼17层，裙楼3层。局部4层，地下室1层；
u 中心机房设置在商务楼1层消控中心；

三、 设计依据
Ø 《安全防范工程技术规范》GB50348—2004
Ø 《智能建筑设计标准》GB/T50314-2006
Ø 《智能建筑工程质量验收规范》GB50307-2002
Ø 《民用闭路监视电视系统工程技术规范》GB50198-94
Ø 《民用建筑电气设计规范》JGJ16-2008
Ø 《电气装置安装工程施工及验收规范》
Ø 《象山财富中心商业广场》视频监控系统图纸
Ø 有关象山财富中心商业广场视频监控系统方案及报价的事宜
四、 设计方案
3.1 系统技术指标
Ø 复合视频信号幅度：1.0Vp-p±3dB
Ø 同步信号幅度：0.3Vp-p±3dB
Ø 彩色电视水平清晰度：270 线
Ø 信噪比：不低于 37 dB
Ø 图像等级：不低于 4 级
Ø 灰度等级：不低于 8 级
Ø 录像回放天数不低于 10 天
3.2 系统作用
整个监控系统由安保中心的主机统一控制。控制主机采用功能强大、扩充性兼容性良好的天津天地伟业视频矩阵系统（64路输入、16路输出，可任意扩充）进行图像的切换及控制。各视频图像上能叠加摄像机号、地点、时间等字符。
系统配有的16路数字硬盘录像机，对全部摄像机图像进行录像记录并较长时间保存。
系统的矩阵主机备有联动的输入、输出模块及常规接口，如果需要，可增配联动接口模块，实现和防盗报警、门禁、消防、广播、BA等其它系统的联动。本配置暂无该联动功能。
系统的结构是积木式的，特别有利于分组和扩充。扩充的范围原则上没有限制。
来自所有现场摄像机的视频信号进入监控中心，摄像机信号先进入视频二分配器，然后一路输出进入矩阵切换器，另一路输出进入硬盘录像机。连至矩阵切换器输出端的监视器可以对重点图像进行单画面监视或顺序切换，而硬盘录像机则不仅可对所有图像进行监视（小画面），而且全部图像均进行长时间录像，为以后的查询提供有效的依据。
另外，在纠纷接待处、收银区这种特殊场合，根据规范，在该处配置彩色摄像机的同时，需配置声音复核装置（即监控拾音器），以实现对该区域活动人员状况的图像、声音均可记录在硬盘录像机的功能，为日后的查询工作提供有力证据。
针对“象山财富中心商业广场”项目所设计的闭路监控子系统作为安防系统的第一道防护网起着维护公共秩序安全，突发事件记录，取证等多方面的作用。
根据业主要求，我公司设计两套方案（即方案一经济型、方案二提高型）给业主选择，具体设计如下：

3.3 系统前端设备对比表
序号
安装区域或覆盖范围
摄像机位置
摄像机选型
经济型
提高型
1
商场与外界相通的出入口
商场、商务用房所有与外界相通的出入口
彩色固定摄像机
10
10
2
消防通道入口
彩色固定摄像机
4
4
3
电梯轿厢内
商场、商务用房所有电梯轿厢内
彩色固定摄像机
4
4
4
电梯厅、自动扶梯口
各层电梯厅、自动扶梯口
彩色固定摄像机
6
11
5
商场屋顶与外界相通出入口
办公楼通往商场屋顶花园出入口
彩色固定摄像机
1
1
6
商场各层消防通道出入口
商场各层消防通道出入口
彩色固定摄像机
3
16
7
商店（场）内主要通道
暂估
智能快球
9
9
8
顾客物品寄存箱区域
待该功能区域位置的确定（数量暂定）
彩色固定摄像机
0
0
9
收银区
彩色固定摄像机
0
0
10
安防中心控制室
安防中心控制室
彩色固定摄像机
1
1

设备合计

38
56

3.4 方案一：经济型前端设备
前端设备是指以公开方式安装在现场的彩色摄像机，并配有镜头及防护罩、支架等配件，主要在商场、商务用房（以下称“购物中心”）出入口、机动车及非机动车车库出入口等处安装固定彩色摄像机对进出商场人员、车辆进行实时监控。经济型前端设备配置原则如下：
出入口摄像机：“购物中心”内有10处大门主出入口、4处楼梯门出入口，所有出入口均设置1台彩色枪式固定摄像机，小计14台；
电梯轿厢摄像机：“购物中心”内有4部电梯，每部电梯设置1台彩色电梯专用摄像机，小计4台；
电梯厅摄像机：只在层电梯厅安装摄像机，每处设置1台彩色固定摄像机，小计2台；
自动扶梯口摄像机：在自动扶梯上下口安装摄像机，2部扶梯，一层与三层各有1处，二层有2处，每处设置1台彩色枪式固定摄像机，小计4台；
商城内楼梯口摄像机：只在一层(除电梯厅外）楼梯出入口设置固定摄像机，一层除电梯厅外楼梯出入口4处，每处设置1台彩色枪式固定摄像机，小计3台；
商场内摄像机：在商场主要区域设置智能快球，暂估每层3台，小计9台；
屋顶花园摄像机：在四层办公楼与“购物中心”相通的卷帘门外安装1台彩色枪式固定摄像机，小计1台；
安防控制中心摄像机：在安防中心设置1台彩色半球摄像机实时监控进出安防中心人员，小计1台；
摄像机共计：38台。
3.5 方案一：经济型终端设备
系统终端地理位置设于商务楼消控中心，终端由控制设备、显示 设备、存贮设备组成。
控制设备：16 路硬盘录像机（DVR）3台，矩阵主机1台、KVM切换器；
显示设备：电视墙（21寸液晶监视器12台）、19寸显示器 3 台；
存贮设备：16路DVR各配2块 1T 盘；小计6块；
3.6 方案二：提高型前端设备
提高型前端设备配置原则如下：
出入口摄像机：“购物中心”内有10处大门主出入口、4处楼梯门出入口，所有出入口均设置1台彩色枪式固定摄像机，小计14台；
电梯轿厢摄像机：“购物中心”内有4部电梯，每部电梯设置1台彩色电梯专用摄像机，小计4台；
电梯厅摄像机：每层电梯厅设置1台彩色枪式固定摄像机，小计7台；
自动扶梯口摄像机：在自动扶梯上下口安装摄像机，2部扶梯，一层与三层各有1处，二层有2处，每处设置1台彩色枪式固定摄像机，小计4台；
商城内楼梯口摄像机：在各楼层(除电梯厅外）楼梯出入口设置固定摄像机，一层除电梯厅外楼梯出入口3处，二、三层各有6处 每处设置1台彩色枪式固定摄像机，小计15台；
商场内摄像机：在商场主要区域设置智能快球，暂估每层3台，小计9台；
屋顶花园摄像机：在四层办公楼与“购物中心”相通的卷帘门外安装1台彩色枪式固定摄像机，小计1台；
安防控制中心摄像机：在安防中心设置1台彩色半球摄像机实时监控进出安防中心人员，小计1台；
摄像机共计：56台。
3.7 方案二：提高型终端设备
系统终端地理位置设于商务楼消控中心，终端由控制设备、显示 设备、存贮设备组成。
控制设备：16 路硬盘录像机（DVR）4 台，矩阵主机1台、KVM切换器；
显示设备：电视墙（21寸液晶监视器8台）、19寸显示器 4台标屏、42寸等离子电视1台；
存贮设备：16路DVR各 配2块 1T 盘；小计8块；
3.8 系统工作原理
系统前端摄像机通过视频信号将视频信号输入到 DVR 后，DVR 对视频 进行视频信号数字转换后，压缩编辑保存，并能在 DVR 的视频输出装置（显 示器）上显示视频画面并通过，DVR 随机软件调阅录像资料。
同时配置模拟矩阵，直接将视频信号输出至电视墙进行画面切换。
3.9 系统信号传输
根据实施项目实际工程特点，监控点多而集中，图像传输质量高等，拟采用SYV75-5同轴电缆视频主干传输的方式。
供电电源线径截面根据传输距离选用RVV2*1.0。
球机控制信号线选用RVVP2*1.0。
3.10 系统控制设备技术要求
图像存储格式为 mpeg4 或 h.264。能够根据需要设置录像方式（定 时、移动侦测、周界防范子信号联动录像等），可以实现多路录像资料 同时快速回放，不停顿、不死机。在系统出现故障（如硬盘损坏、 图像丢失等）时有明确的提示信息。
数字矩阵要求：采用内置报警卡等方式接收周界防范子系统智能继电 器模块输出的无源信号，实现周界防范子信号联动电子地图显示、打开指定监视画面以及启动指定图像通道的录像功能（录像功能可做 预录像参数设置）。
软件数据管理要求：所采用的软件平台具有完善的权限管理，可以 对网内的所有设备实现统一集中管理，可以对视频流的监视、录制、 回放、查询实现统一集中管理。
3.11 产品选型
系统基本要求及设备位置
u 对商场出入口、消防通道出入口、电梯厅区域进行监视；所有摄像机均采用红外彩色枪式摄像机，清晰度不低于540TVL，照度不高于0.005luxF1.0；
u 对商场内部广场区域进行监视；所有摄像机均采用高速球型摄像机，清晰度不低于480TVL；
u 对电梯轿厢区域进行监视；所有摄像机均采用低照度彩色半球摄像机（电梯专用），清晰度不低于540TVL，照度不高于0.005luxF1.0；
u 对监控中心区域进行监视，摄像机采用红外半球摄像机，清晰度不低于540TVL；
u 中心监视系统采用16路计算机硬盘录像DVR系统（要求采用D1格式以确保录像回放质量），一台64路入/16路出的矩阵主机（主机的容量应充分考虑商场车库、收银区等未确定点位的接入需求，最大可扩充至128路输入/32路输出）。
我司根据贵方的技术要求，经过综合考虑，对于视频监控系统终端控制部分我们选择大华/ TEC产品，对于视频监控系统前端设备大华产品，对于显示部分选择SAMSUNG/优派产品。
3.12 安防控制中心环境要求
“购物中心”安防控制中心根设施需求如下：
硬件配置
Ø 壁挂式空调机组，保持室内温度为 16-30℃，相对湿度为 30%-75%；
Ø 配置无线通讯设备（对讲机），电话机以及网络通讯端。
安全防范配置
Ø 设有紧急按钮与区接处警中心联网；
Ø 安装防盗门和防盗窗；
Ø 人防 24 小时值班。
静电地板、防雷、接地
Ø 采用全钢防静电的活动地板，能使静电荷通泄至地并能反射电磁辐射；
Ø 高能量防雷器
Ø 浪涌过压保护器
Ø 接地排；接地铜线接地体等
