马钢集团建设有限责任公司
山西新泰钢铁股份有限公司H型钢工程
蒸汽养护施工方案

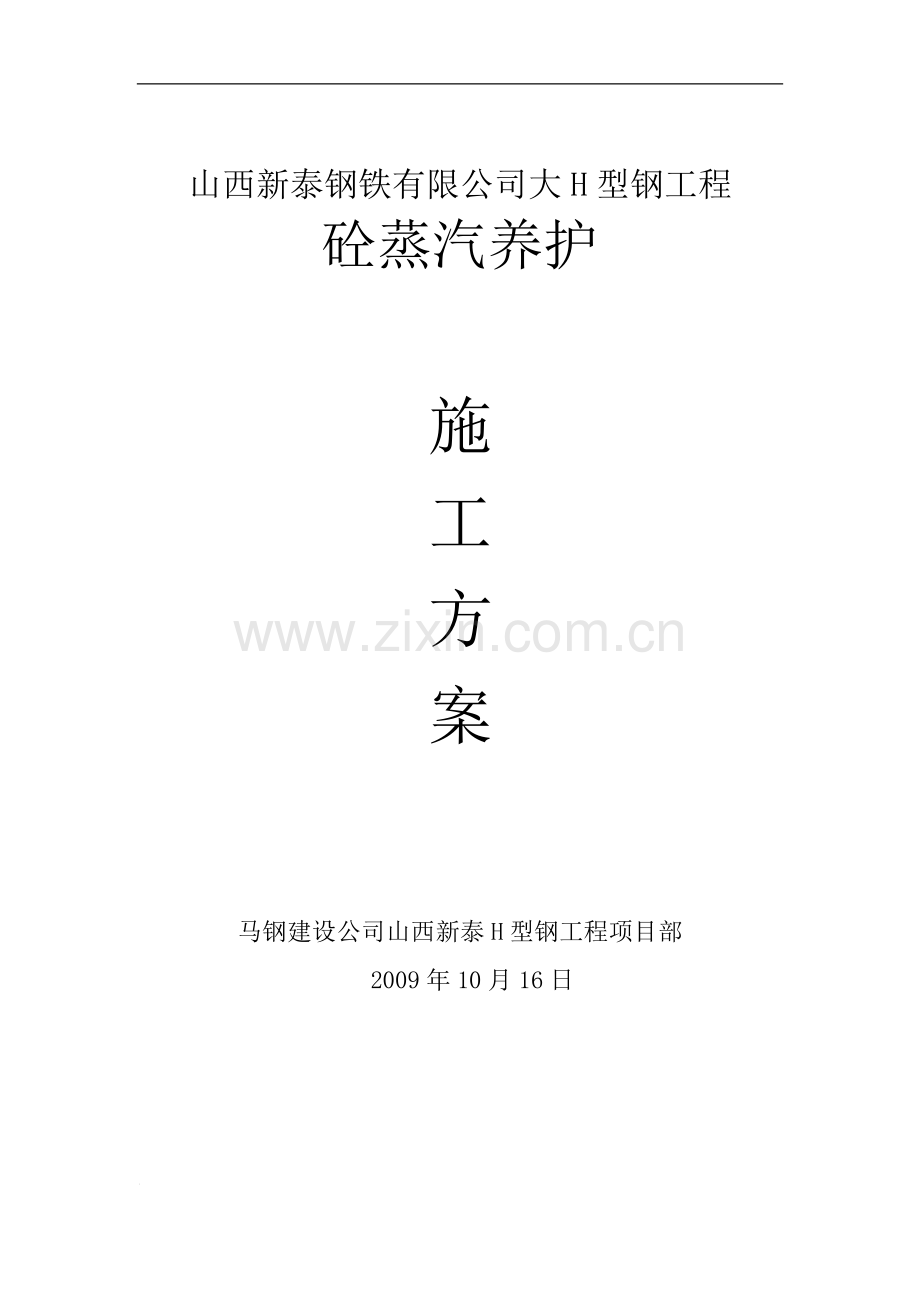

山西新泰钢铁有限公司大H型钢工程
砼蒸汽养护

施
工
方
案

马钢建设公司山西新泰H型钢工程项目部
2009年10月16日

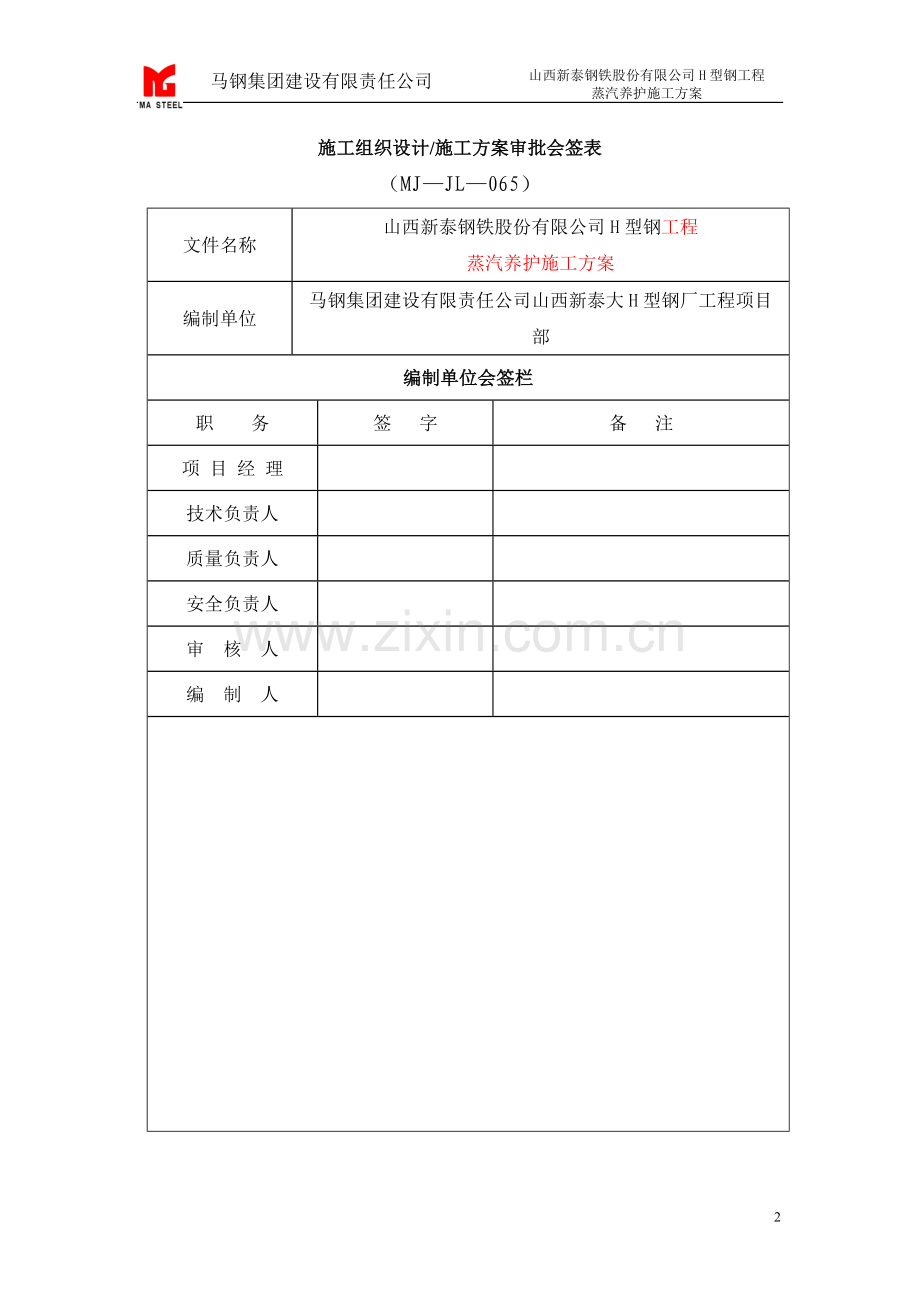

施工组织设计/施工方案审批会签表
（MJ—JL—065）
文件名称
山西新泰钢铁股份有限公司H型钢工程 蒸汽养护施工方案
编制单位
马钢集团建设有限责任公司山西新泰大H型钢厂工程项目部
编制单位会签栏
职 务
签 字
备 注
项 目 经 理

技术负责人

质量负责人

安全负责人

审 核 人

编 制 人

目录
一、蒸汽养护的优越性
二、蒸汽管道的接入
三、蒸养程序
四、主要材料一览表
附图

一、蒸汽养护的优越性
1．由于设备基础采用矿渣硅酸盐水泥，适应于蒸汽养护。
2．该工程设备基础存在较多的大体积砼，蒸汽养护能有效降低大体积砼的内外温差，减少砼的温度裂缝。
3.缩短冬期养护时间，加快工程进度。
4．沿H型钢工程南侧厂区主干道即有蒸汽管道通过。自此将蒸汽接入H型钢厂房内即可。
二、蒸汽管道的接入
1．自厂区主干道现有蒸汽管道采用管道支架的方式接入厂房内，管道支架的做法如后图所示。
2．管道支架沿蒸汽管道走向每12米设一个。每间隔一个管道支架为滑动支架，滑动支架处设波纹管补偿器。厂房内E列线管道架设在参观走道的边角处。
3．蒸汽管主管采用DN100无缝钢管，每24m沿垂直方向接支管，支管为DN50，支管自蒸汽管主管(高约6米)处接至▽+0.500，并设置DN50热力阀门。管道运行压力为1.0MPa，温度为饱和蒸汽温度，实验压力为：1.5MPa。蒸汽管道均用岩棉保温材料包裹。蒸汽管主管架设坡度为千分之五，每48米设凝结水管。
4．用DN50HPVC管道将蒸汽自支管接至养护地点。为使养护棚内的空气均匀受热，在DN50的HPVC管上分接DN32的支管。DN32的支管的布设根据各单位工程具体情况布设，各单位工程砼养护时另行绘制布管图。
5．砼周边的支模的钢管约比砼面高出300mm。用帆布做成棚布覆盖，帆布应接缝良好，不漏气. 帆布约需3000㎡
三、蒸养程序
为防止混凝土表面开裂，要求升、降温速度均不大于10℃/h，恒温不超过60℃。蒸养过程分：预养、升温、恒温、降温四个阶段。蒸养过程中应严格控制升、降温速率及恒温温度,避免内外温差过大或恒温温度过高而导致混凝土开裂和结构变形。蒸汽养护过程中落实专人进行温度控制，开启阀门应缓慢开启，防止蒸汽冲击以及烫伤等事故的发生。
（1）预养阶段：预养时间一般控制在5h左右。预养时预养温度不得骤然升高，第一个小时温度升至10℃左右，第二个小时温度升至20℃左右，维持3h。
预养阶段作业顺序：①当混凝土浇筑完毕，检查阀门启闭是否灵活、有无异物堵塞；②安装蒸养管，调整好蒸汽喷射方向,避免因蒸汽直接喷射而使局部升温过快；③在两侧模的指定位置安设感应式温度计并依次编号；④安装蒸养棚，支好钢筋马凳，封闭好蓬布；⑤对所有阀门进行初步调整，以确保各个蒸汽出口汽量均匀；⑥检查主管上各阀门与伸缩器有无异常；⑦送汽。缓慢开启主汽阀，待管内积水通过疏水管，然后逐渐开大阀门供汽；⑧每10min进行一次温度观察并作好记录,严格控制升温速率和棚内温度。
（2）升温阶段： 缓慢升温，前2h升温速率控制在6～8℃/h，即该阶段第一个小时温度升至26℃左右，第二个小时温度升至32℃左右，后2h放宽至10～12℃/h，即第三个小时温度升至42℃左右，第四个小时温度升至52℃左右，避免温升过快引起混凝土细观结构的破坏，导致混凝土发生较大膨胀。最高温度不超过60℃。
作业顺序：①继续开大阀门送汽；②每10min进行一次温度观察并作好记录，严格控制升温速率。
（3）恒温阶段：恒温温度严格控制在50～53℃以内，保持上下内外的恒温温度基本一致，避免较大温差，降低局部热冲击对混凝土的损害。恒温时间根据同期混凝土试件的试压强度确定，一般控制在10～16h。当同期养生的混凝土试块强度达到设计强度的90%以上,就可开始降温。
作业顺序：①每30min对蒸养棚内温度进行一次观察、记录。根据环境温度及升温情况，恒温温度控制在50～53℃；②经常检查蒸养棚的密闭性,防止漏汽；③对供汽管道进行巡检，发现问题及时处理并作好记录。注意调整工况，保证恒温的温度及时间，以确保混凝土强度达到规定值。
（4）降温阶段：缓慢停汽,均匀降温,保持湿度。特别控制前2h的控温速率和降温结束时混凝土表面的温度与环境的温度差不超标(15℃)。
操作措施：①每10min测温一次，把降温速率控制在10℃/h以内,禁止将蒸养棚内的温度过快地快降低。当混凝土表面的温度与环境的温度之差≯15℃、内外的温差≯10℃时方可撤除蒸养棚；②当环境温度较高的时候，通过揭开小范围蓬布来控制降温；当环境温度较低时，通过控制供汽量来进行调节。
2. 试件的留取
每片混凝土多留取1组试件，用于同期养护并掌握混凝土强度的发展情况，以确定混凝土各个阶段的养护时间，从而确定整个蒸养时间。
四、主要材料一览表
序号
名称
单位
数量
1
DN100蒸汽管道
米
560
2
岩棉保温材料（DN100）
米
560
3
DN50蒸汽管道
米
170
4
岩棉保温材料（DN50）
米
440
5
DN50的HPVC管
米
270
6
DN32的HPVC管
米
根据单位工程具体情况确定
7
DN50热力阀门
个
27
8
帆布
㎡
3000
9
[25槽钢
米
250
10
[16槽钢
米
55
11
10mm厚钢板
㎡
2.5
12
Φ16钢筋

25
13
C20砼
方
42
14
C10砼
方
6
15
电子测温仪
个
2
16

7
