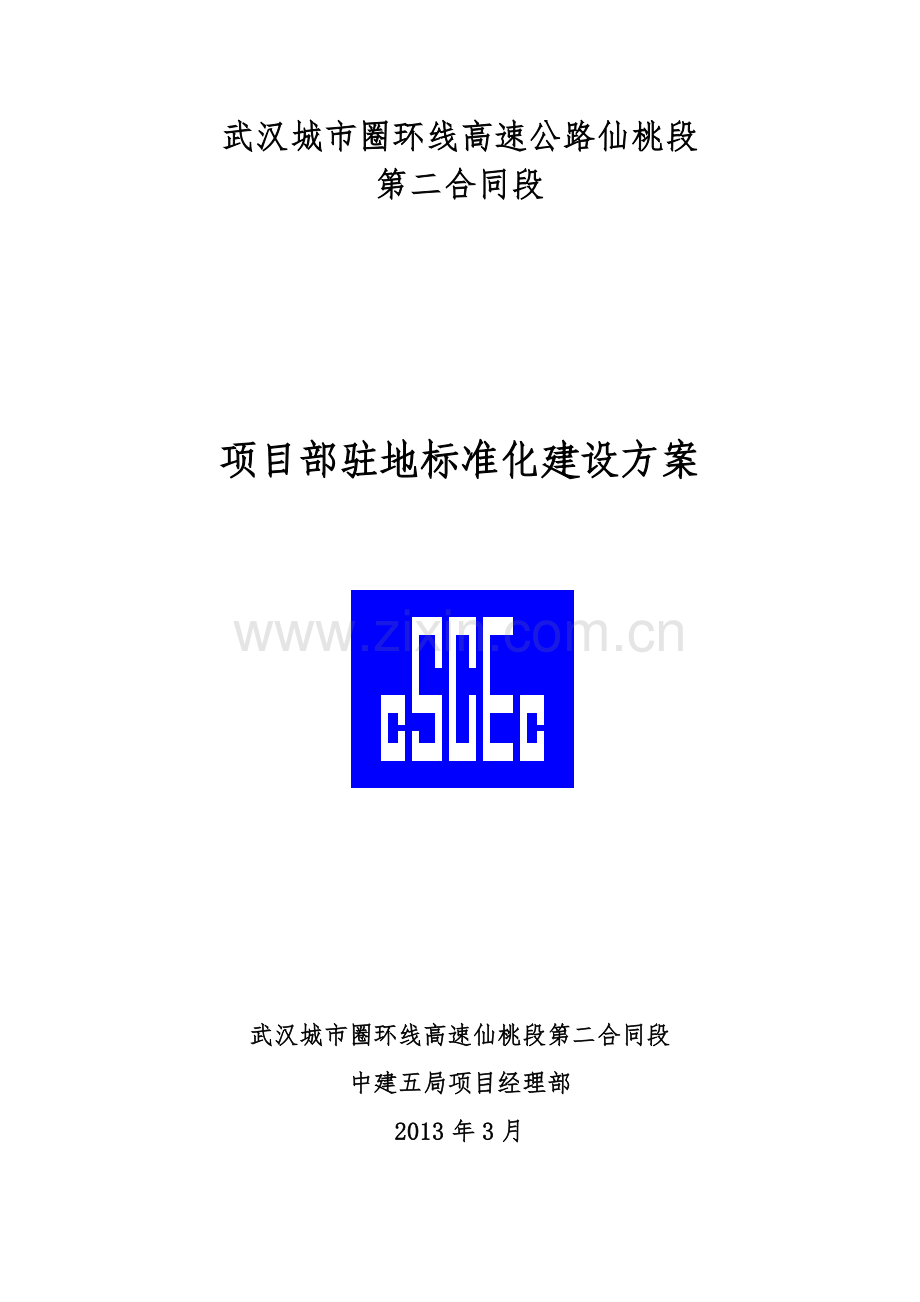

二标段项目驻地建设.doc

武汉城市圈环线高速公路仙桃段
第二合同段

项目部驻地标准化建设方案

武汉城市圈环线高速仙桃段第二合同段
中建五局项目经理部
2013年3月

中建五局武汉城市圈高速公路二标段
项目部驻地标准化建设方案

本合同段项目部驻地分为项目经理部、一分部、二分部、三分部，共有4个项目驻地机构。其中工地试验室与三分部合并建设。

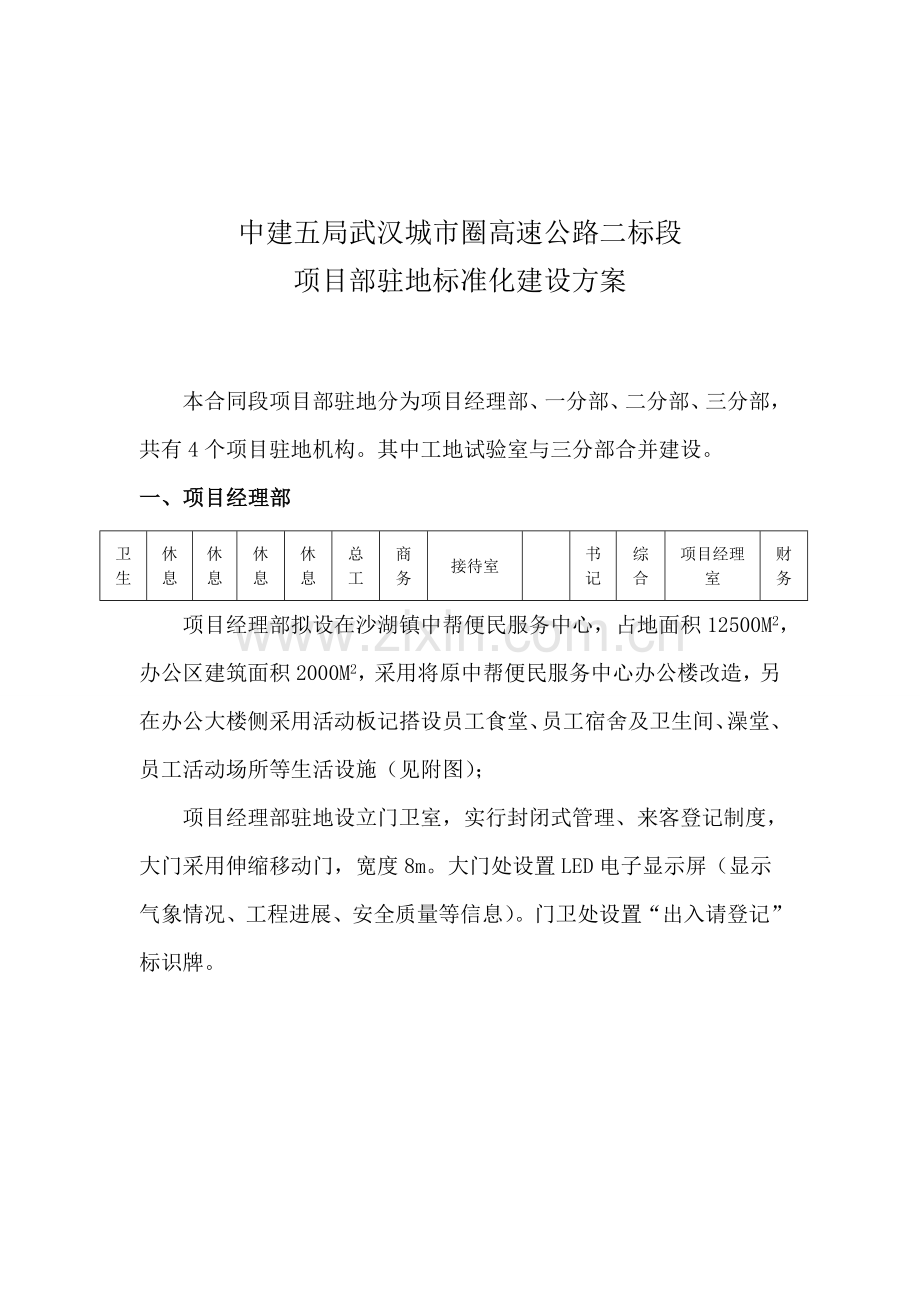

一、项目经理部
项目经理部拟设在沙湖镇中帮便民服务中心，占地面积12500M2，办公区建筑面积2000M2，采用将原中帮便民服务中心办公楼改造，另在办公大楼侧采用活动板记搭设员工食堂、员工宿舍及卫生间、澡堂、员工活动场所等生活设施（见附图）；
项目经理部驻地设立门卫室，实行封闭式管理、来客登记制度，大门采用伸缩移动门，宽度8m。大门处设置LED电子显示屏（显示气象情况、工程进展、安全质量等信息）。门卫处设置“出入请登记”标识牌。

卫生间
休息室
休息室
休息室
休息室
总工室
商务经理室
接待室

书记室
综合办公室
项目经理室
财务管理部
楼
梯
间

工地大门
大门处竖排设置项目名称牌，材质采用不锈钢牌。
场地四周设置围墙，采用通透式围墙，底部用砖彻60CM，上部采用栅栏或罗马柱。每3.8M设置60*60CM中国建筑企业标识牌。

工地围墙

篮球场

职工健身场所
停车场地设置在大门进门左侧，设遮阳棚，生活区设标准篮球场、员工健身房。场地、道路采用碎石或砂砾垫层平整后再用混凝土进行硬化处理，并设排水沟；

项目部内部设置企业宣传牌和安全宣传墙、企业文化墙。

项目会议室，主会议室面积150平面，确保能同时容纳60-70人会议,位置设在三分部。项目部设置一个能容纳40人会议的面积70平米的中型会议室.会议室内部设置视频会议系统，墙面按中建五局CI规范要求，悬挂项目形象进度图、工程平面图、代表作工程照片。

各部门办公室单独设立，人均办公面积不小于6㎡。配备必要的办公自动化、调温设备，有关制度图表上墙，文件资料归档整齐。

项目员工宿舍，采用活动板房搭建，人均面积10平米，做到整洁舒适，地面硬化防潮湿。楼道挂设治安、卫生、防火管理制度图表。

员工食堂，食堂面积按高峰人数的70%，人均1㎡计算，采用活动板房搭建；水泥硬化地面或铺地砖、不积水，锅台四周面案板挨墙处贴白瓷砖，便于清洁卫生；
男、女厕所分设，面积按现场每间不小5㎡，蹲位不得少于现场职工人数的5%设置。采用水冲式厕所，保持清洁。厕所采光良好；
浴室建造结构牢固、通风，顶部水箱承重必须可靠，地下铺有防滑地砖，设下水沟槽。分设男女浴室，面积按现场平均人数乘以0.2㎡／人设置，采用节水龙头，符合安全要求，满足职工洗浴；

材料仓库

旗台

项目部驻地平面布置图

项目部建设效果图

卫生间
技术环保部
质量管理部
安全管理部
生产副经理
协调副经理
大厅

设备物资部
健身房
休息室
楼
梯
间

一楼走道

信和图书室

门厅

协调部

项目部办公楼布置图

办公楼一层平面图

办公楼二层平面图

卫生间
休息室
休息室
休息室
休息室
总工室
商务经理室
接待室

书记室
综合办公室
项目经理室
财务管理部
楼
梯
间

二楼走道

资料档案室

计划合同产部

办公楼三层平面图
天台
客房
客房
大会议室

监控室

楼
梯
间
三楼过道

仓库

资料档案室

二、 项目一分部
项目一分部地址拟设在西流河镇胡家台村村部及周边土地，距离主线和拌合站、梁场200M左右，占地面积1200M2左右。利用胡家台村村部房作办公室，会议室、宿舍、厨房、洗卫间等生活设施用活动板房搭建。

分部临建功能区建设均参照总部建设标准，‘八牌一图’、CI宣传、门厨卫、办公、住宿等均按标准化要求统一设置，确保外观一致，美观大方。
一分部平面布置图
三、 项目二分部
项目二分部地址拟设在沙湖镇朱排口村，与我部拟建和拌合站和梁场紧临，占地面积1800M2左右。全部征用地方农田，办公室、宿舍、厨房、洗卫间等生活设施全部采用活动板房搭建。
拟建拌合站和梁场位置
三分部驻地拟选位置
主线

二分部选址示意图

二分部平面布置图

四、 项目三分部
项目三分部地址拟设在沙湖镇仙桃保丰排灌站，办公室设保丰排灌站防汛楼，建筑面积720M2，利用防汛楼部分房间和另一栋一层平房作业员工宿舍,另在办公大楼侧采用活动板房搭设大会议室及卫生间、澡堂、车库等生活设施。

三分部驻地平面布置图

三分部办公楼平面图

技术环保部
安全管理部
设备物资部
质量管理部

技术负责人
宿舍
宿舍
宿舍

一楼走道

一层

资料室
计划合同部
生产副经理
分部经理室

综合办公室
宿舍
宿舍
宿舍

二层过道

二层

宿舍
宿舍
小会议室

宿舍
宿舍
宿舍
宿舍

三层过道

三层

五、 工地试验室
5.1试验室选址
工地试验室选择和三分部合并建设，因三分部靠近3、4#梁场及3#拌和站直线距离均不超过500m，靠近S321省道，且三分部工程量占全线工程量约一半，便于开展试验工作。
该位置交通便利，通信畅通，满足信息化管理要求。
5.2硬件设施
工地试验室采用院落式封闭管理，功能区设置科学合理，办公区和各功能区面积满足规定要求，区内场地及主要通路均做硬化处理，排水设施完善。
试验室采用保丰排灌站的租赁门面，门面墙体结构较新，结构安全可靠。房间面积经过破墙后重新布置，均能满足办公区、功能室划分的需求。
办公区内应设试验室主任办公室、技术负责人办公室、质量负责人办公室、试验检测人员办公室、资料室等；功能室分设样品间、土工室、集料室、水泥室、水泥混凝土室、力学室、标准养护室等。办公室和功能室门口挂设名称牌。管理图表均装裱上墙。办公桌放置桌牌，包含姓名、照片、职务、所属部门、人员职责等内容。办公室设置防暑降温、取暖设施。
5.3标准化具体要求
(1)办公室：
①各部门办公室单独设立，办公场所配备必要的办公设备，并排列整齐。各部门办公室统一配备组合办公桌；
②室内将有关制度图表上墙，文件资料归档整齐；
③人均办公面积不小于6㎡；
④办公室要配备必要的信息化硬件，以满足施工信息收集、整理、传送的要求；
⑤办公室内宜统一设置防暑降温、取暖设备。
(4)试验室备有专门的发电设备（功率≥15kW），保证试验检测工作正常、连续开展。试验室电路应为独立的专用线，在总闸及力学室、标准养护室应安装漏电保护器。对工作电压要求380V的仪器设备应接地线。
(5)试验室办公区域及各功能室应有必要的防火、防盗等安全措施；
①试验室（含办公区域）外窗应安装防盗网，防止设备和各种档案资料失窃影响检测工作正常开展。
②试验室（含办公区域）内必须配备不小于4KG干粉灭火器，设置在灭火器箱内或挂钩、托架上，其顶部离地面高度不应大于1.5m，挂于墙上1.5m高处；每50～100㎡配置1个；档案资料室、会议室等处必须单独配置一组，每组2个。每个试验室应备有不少于0.5m³消防砂，还备有足够数量的消防桶、消防锹等消防工具。配置的上述消防设施应合理分布在试验室各功能室及办公区域外。
(6)设备配置应满足以下要求：
①设备配置满足招标文件要求，符合投标文件承诺；
②设备配置能够适应工程内容及规模相关要求。使用频率高的设备应按能满足基本周转要求的原则配置多台；
③设备精度、量程等技术指标应满足试验规程相关要求；
④试验室配备必要的试验辅助器具及工具；
⑤试验室配备1辆专用汽车；
⑥试验室应配置必要的计算机、打印机、复印机、扫描仪等办公设备，具备网络通信条件；
(7)仪器设备安装应符合以下规定：
①设备按照设备使用说明书或试验规程相关要求进行安装；
②设备需要安设基座与其固定的，在试验室建设时根据布局设计设置基座，基座顶面应保持水平，待设备就位调平后采用地脚螺栓进行固定。对基座有隔振要求的应设立不与其他建筑物直接相连的独立混凝土台座，周围存在振源时应在地面与台座间设5mm厚橡胶垫；
③压力机、万能材料试验机等力学设备设置金属防护罩或安全防护网，防护网（罩）网眼尺寸不应大于1cm×1cm，使用的防护网（罩）既保证安全、方便操作，同时美观大方。
5.4工地试验室试验人员及岗位设置
工地试验室分为总部工地试验室和一、二分部试验室。
1）工地试验室
工地试验室设试验室主任1名、试验室技术负责人1名、试验室质量负责人1名、土工室试验员2名（负责土工试验）、水泥室试验员1名（负责水泥试验）、集料室试验员1名（负责集料试验）、水泥混凝土试验员1名（负责砼配合比、砼施工配合比）、现场检测试验员1名（负责现场检测）、力学室试验员1名（负责钢筋及砼试块检验）、资料员1名（负责资料收集整理，档案、台账建立）。各科室试验人员相互配合完成各项试验检测工作。
2）一分部试验室
由技术负责人兼管试验室日常工作，水泥室1人、集料室1人、力学室1人、水泥砼室1人、现场检测1人。各科室试验人员相互配合完成各项试验检测工作。
3）二分部试验室
由质量负责人兼管试验室日常工作，水泥室1人、集料室1人、力学室1人、水泥砼室1人、现场检测1人。各科室试验人员相互配合完成各项试验检测工作。
试验检测人员共21人，其中检测工程师3人，试验检测员18人。
5.5工地试验室及分部试验室仪器设备配置
试验室检测仪器所在功能室一览表

序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
1
干湿度计

6
标养间
2
温度计

3
标养间
3
金属搁架

18
标养间
4
养护室自动控制仪
BYS-40

3
标养间
5
干湿度计

3
水泥砼室
6
砼振动台
1m²

3
水泥砼室
7
砼强制式搅拌机
SJD-60

1
水泥砼室
8
砂浆稠度仪
SC145

1
水泥砼室
9
砂浆分层度仪

1
水泥砼室
10
砼塌落度仪
Φ100×200×300mm

6
水泥砼室
11
电子秤
TC100KA

1
水泥砼室
12
砼抗压试模
150×150×150mm

200
水泥砼室
13
砼抗压试模
100mm³

10
水泥砼室
14
砂浆试模
70.7mm³三联

20
水泥砼室
15
烘盒
530×380mm

10
水泥砼室
16
汤子

3
水泥砼室
17
抹子

3
水泥砼室
18
含气量测定仪
HC-7L

1
水泥砼室
19
泌水率测定仪
SY-2

1
水泥砼室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
20
混凝土贯入阻力仪
120

1
水泥砼室
21
空压机（专用枪6个）

3
水泥砼室
22
秒表

3
水泥砼室
23
水泥浆粘度计

3
水泥砼室
24
手执红外线测温仪
—50℃-100℃

3
水泥砼室
25
水灰比测定仪
±5kg/m³

3
水泥砼室
26
新标准石子方孔筛
90～2.36

3
集料室
27
新标准砂石方孔筛
9.5～0.075

3
集料室
28
集料压碎值仪
Φ150mm

3
集料室
29
针片状规针仪

3
集料室
30
容积升
1～30升

3
集料室
31
电子静水力学天平
TD51001

3
集料室
32
电动震筛机
ZBSX-92A

3
集料室
33
容量瓶
500ml

6
集料室
34
容量瓶
1000ml

6
集料室
35
游标卡尺
0~200mm 0~150mm

6
集料室
36
白搪瓷或不锈钢盘
40×60

6
集料室
37
白搪瓷或不锈钢盘
42×32

12
集料室
38
自动砂当量仪
SD-I

1
集料室
39
高温炉
RX3-65-12Q

1
集料室
40
叶轮搅拌器
最高达600r／m

1
集料室
41
天平
感量0.01g

3
集料室
42
天平
感量0.1g

3
集料室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
43
电子秤
100kg

3
集料室
44
鼓风干燥箱

3
集料室
45
移液管
5ml、2ml

6
集料室
46
不锈钢容器
深度不小于250mm

3
集料室
47
温度计
50°C、100°C

6
集料室
48
捣棒
Φ16mm、600mm圆头钢棒

3
集料室
49
金属棒
Φ10mm、450mm圆头钢棒

3
集料室
50
金属简
Φ112.0mm、h高450mm

3
集料室
51
标准漏斗

3
集料室
52
饱和面干试模
上40mm±3mm、下90mm±3mm、高75mm

1
集料室
53
蒸发皿或坩埚

1
集料室
54
万用电炉
1kw

6
集料室
55
量筒
25、50、100ml

9
集料室
56
李氏瓶
250ml

6
集料室
57
玻璃板
400×400mm

6
集料室
58
锥形瓶
250ml、300ml

9
集料室
59
干湿度计

3
力学室
60
万能试验机
WA-1000B

3
力学室
61
冷弯冲头

3
力学室
62
钢筋打点机

3
力学室
63
数显压力实验机
TYA-2000E

3
力学室
64
钢筋切割机

3
力学室
65
锯片

6
力学室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
66
钻孔取芯机
HZ-20/15

1
现场试验室
67
取芯钻头
Φ100×400mm

3
现场试验室
68
取芯钻头
Φ150×400mm

3
现场试验室
69
取芯钻头
Φ150×700mm

2
现场试验室
70
灌砂桶（7件套）
Φ200mm

3
现场试验室
71
芯样切割机

1
现场试验室
72
混凝土回弹仪
ZC3-A

6
现场试验室
73
标定砧

3
现场试验室
74
钢筋保护层测定仪
GTJ-RBL

1
现场试验室
75
裂缝检测仪
0.02mm

1
现场试验室
76
三米直尺
3m

3
现场试验室
77
二米直尺
2m

3
现场试验室
78
轻型触探仪
10kg

3
现场试验室
79
动力触探仪
3m探杆

3
现场试验室
80
环刀
500cm³

20
现场试验室
81
孔道压浆检测仪

1
现场试验室
82
干湿度计

3
水泥室
83
恒应力抗折抗压机
TYA-300B

3
水泥室
84
水泥胶砂搅拌机
JJ-5

3
水泥室
85
水泥胶砂震实台
ZT-96

3
水泥室
86
水泥胶砂抗压夹具
40×40mm

3
水泥室
87
水泥净浆搅拌机
NJ-160A

3
水泥室
88
标准稠度及凝结时间

3
水泥室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
89
雷氏煮沸箱
FZ-31A

3
水泥室
90
雷氏测定仪
LD-50

3
水泥室
91
雷氏夹
LJ-175

30
水泥室
92
雷氏附件

3
水泥室
93
雷氏小刀

6
水泥室
94
雷氏托板

9
水泥室
95
水泥负压筛析仪
FYS-150C

3
水泥室
96
李氏比重瓶
250ml

6
水泥室
97
水泥留样桶
Φ200×300mm

120
水泥室
98
水泥负压筛
0.08mm、0.45mm

3
水泥室
99
水泥标准筛
0.9mm

3
水泥室
100
水泥标准砂
20.25kg／袋

30
水泥室
101
水泥圆模

6
水泥室
102
水泥试针

9
水泥室
103
人工搅拌锅

1
水泥室
104
水泥标准养护箱
HBY-40B

3
水泥室
105
水泥软练试模
40×40×160mm

30
水泥室
106
胶沙加水专用量筒
225ml

3
水泥室
107
净浆量水器
170ml

3
水泥室
108
养护槽

6
水泥室
109
电子天平（交直两用）
T1000Y

3
水泥室
110
比表面积测定仪

3
水泥室
111
恒温水浴
hh-2s

3
水泥室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
112
水泥标准粉

12
水泥室
113
干燥器（带硅胶粒）

3
水泥室
114
水银

3
水泥室
115
酸度计
PHS-25

3
水泥室
116
加湿器

3
水泥室
117
电子分析天平
0.001g

3
水泥室
118
水泥胶沙流动仪

3
水泥室
119
毛刷

6
水泥室
120
数显式液塑限仪
LG-1000

1
土工室
121
电动击实仪
LQ-DJ-II

1
土工室
122
电动脱模仪
LC-T150D

1
土工室
123
电热恒温鼓风干燥箱
101A-2

1
土工室
124
电热恒温鼓风干燥箱
101A-3

1
土工室
125
路强仪主机
LC-127D

1
土工室
126
CBR试验附件
LQ-C

1
土工室
127
浸水膨胀附件
LQ-P

1
土工室
128
测力环
5-7.5KN

1
土工室
129
50-60KN

1
土工室
130
百分表
0-10mm

12
土工室
131
铝土盒
Φ70×35mm

20
土工室
132
Φ50×30mm

20
土工室
133
Φ150×100mm

20
土工室
134
标准砂
25kg／包

20
土工室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
135
调土刀

2
土工室
136
削土刀

2
土工室
137
无测限抗压试模
Φ150×150mm

15
土工室
138
石灰水泥剂量测定仪
SG-5A

1
土工室
139
电子天平（交直流两用）
TC-20KH

1
土工室
140
电子天平（交直流两用）
JJ500Y

1
土工室
141
电子天平（交直流两用）
T1000Y

1
土工室
142
新标准土壤筛
60～0.75mm

1
土工室
143
滤纸
Φ150mm

10
土工室
144
滤纸
Φ90mm

10
土工室
145
毛刷

10
土工室
146
铝勺

5
土工室
147
竹节温度计
0～300°C

5
土工室
148
量筒
50～1000ml

2
土工室
149
贝克曼梁弯沉仪
5.4m

2
土工室
150
干燥器

1
土工室
151
酸碱式滴定管
50ml、25ml

1
土工室
152
滴定架

1
土工室
153
移液管
2ml、5ml

2
土工室
154
泥浆比重计

3
土工室
155
含砂率计

3
土工室
156
泥浆粘度计

3
土工室
157
泥浆胶体率测定仪

3
土工室
序号
仪器编号
规格型号
量程或精度
数量
仪器设备所在功能室名称
158
玻璃棒

20
土工室
159
金属搁架
按自设计

6
样品室
160
干湿度计

3
样品室
161
水泥留样桶
8kg桶

90
样品室
162
透明留样罐

15
样品室
163
长方形塑料箱

8
样品室
164
文件柜
1800×900×400

9
办公室
165
文件盒

180
办公室
166
电脑

6
办公室
167
打印机

3
办公室
168
汽车

3
办公室
169
空调

20
办公室
170
发电机
15KW

3
办公室
171
规范资料

60
办公室
