工程材料精第06章-热处理.ppt

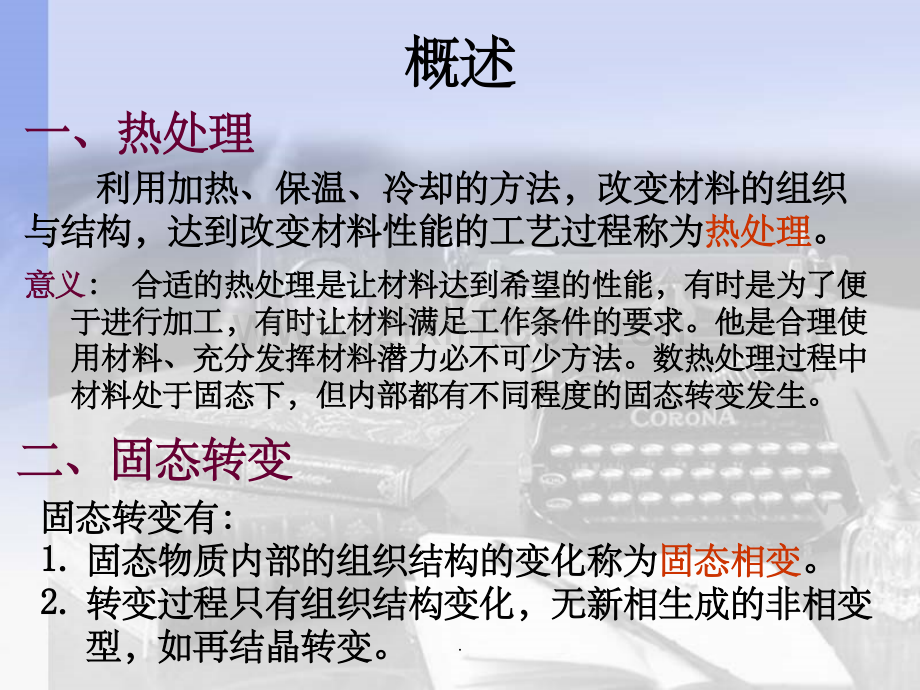

第六章第六章 钢铁热处理钢铁热处理钢在加热时的组织转变钢在加热时的组织转变钢在冷却时的组织转变钢在冷却时的组织转变钢的退火与正火钢的退火与正火钢钢的淬火的淬火钢钢的回火的回火钢钢的表面热处理的表面热处理.概述概述一、热处理一、热处理 利用加热、保温、冷却的方法，改变材料的组织利用加热、保温、冷却的方法，改变材料的组织与结构，达到改变材料性能的工艺过程称为与结构，达到改变材料性能的工艺过程称为热处理热处理。意义意义：合适的热处理是让材料达到希望的性能，有时是为了便合适的热处理是让材料达到希望的性能，有时是为了便于进行加工，有时让材料满足工作条件的要求。他是合理使于进行加工，有时让材料满足工作条件的要求。他是合理使用材料、充分发挥材料潜力必不可少方法。数热处理过程中用材料、充分发挥材料潜力必不可少方法。数热处理过程中材料处于固态下，但内部都有不同程度的固态转变发生。材料处于固态下，但内部都有不同程度的固态转变发生。二、固态转变二、固态转变 固态转变有：固态转变有：1.1.固态物质内部的组织结构的变化称为固态物质内部的组织结构的变化称为固态相变固态相变。2.2.转变过程只有组织结构变化，无新相生成的非相变转变过程只有组织结构变化，无新相生成的非相变型，如再结晶转变。型，如再结晶转变。.三、固态相变的特点三、固态相变的特点 概述概述 固态相变中由于母相为固体，原晶体有固定的排列固态相变中由于母相为固体，原晶体有固定的排列和取向，并不能随意改变其形状或发生流动，转变过程和取向，并不能随意改变其形状或发生流动，转变过程和产物有如下共同特点：和产物有如下共同特点：1.1.相变阻力大。新相形成除增加界面能外，由于存在体积变化相变阻力大。新相形成除增加界面能外，由于存在体积变化造成应变能，相变阻力大，相变发生在较大的过冷度下。造成应变能，相变阻力大，相变发生在较大的过冷度下。2.2.新相与母相之间存在一定的晶体学位向关系。新相与母相之间存在一定的晶体学位向关系。3.3.母相的晶体缺陷对相变起促进作用。缺陷处形核可得到附加母相的晶体缺陷对相变起促进作用。缺陷处形核可得到附加能量补充，同时缺陷的存在可加快扩散过程，有利于新相晶能量补充，同时缺陷的存在可加快扩散过程，有利于新相晶体的生长。体的生长。4.4.原子扩散迁移成为控制因素，特别是伴随成分改变的相变过原子扩散迁移成为控制因素，特别是伴随成分改变的相变过程，固体中原子扩散速度慢，在温度较低时，大的相变驱动程，固体中原子扩散速度慢，在温度较低时，大的相变驱动力可能改变转变类型，如从扩散型改变为协同型。力可能改变转变类型，如从扩散型改变为协同型。5.5.易出现过渡相，有些反应不能进行到底，过渡相可以长期保易出现过渡相，有些反应不能进行到底，过渡相可以长期保留。转变温度较低，原子扩散慢，通常发生在稳定相的成分留。转变温度较低，原子扩散慢，通常发生在稳定相的成分与母相相差较远时，钢中的渗碳体其实也是过渡相。与母相相差较远时，钢中的渗碳体其实也是过渡相。.第一节第一节 钢在加热时的组织转变钢在加热时的组织转变一、转变温度一、转变温度 对应铁碳相图中的线对应铁碳相图中的线 PSK线线727727 A A1 1 GSGS线线 A A3 3 ESES线线 A ACMCM 这些温度点是平衡转变温度，这些温度点是平衡转变温度，在固态转变中，转变实际发生需在固态转变中，转变实际发生需要一定的过冷或过热下，显然加要一定的过冷或过热下，显然加热转变的实际发生温度在临界点热转变的实际发生温度在临界点之上，而冷却转变的实际发生温之上，而冷却转变的实际发生温度在临界点之下。度在临界点之下。A AC1C1、A AC3C3、A Accmccm表示加热时的转变温度表示加热时的转变温度 A Ar1r1、A Ar3r3、A Arcmrcm表示冷却时的转变温度表示冷却时的转变温度.二、奥氏体的形成过程二、奥氏体的形成过程第一节第一节 钢在加热时的组织转变钢在加热时的组织转变以共析钢以共析钢(Wc(Wc0.77%)0.77%)为例，原始组织为层片珠光体。为例，原始组织为层片珠光体。1.1.在铁素体和渗碳体的交界处形成奥氏体的核心在铁素体和渗碳体的交界处形成奥氏体的核心；2.2.奥氏体是同时消耗两相来长大奥氏体是同时消耗两相来长大；3.3.实际上总是铁素体先消失实际上总是铁素体先消失，随后，随后残余渗碳体的溶解残余渗碳体的溶解；4.4.奥氏体的均匀化奥氏体的均匀化，各处的碳浓度都达到平均成分各处的碳浓度都达到平均成分，随后所，随后所含含其它合金元素经扩散达到成分均匀其它合金元素经扩散达到成分均匀；5.5.亚亚(过过)共析钢中过剩相的溶解共析钢中过剩相的溶解(温度达到温度达到A AC3C3或或A Accmccm以上以上)。.三、影响奥氏体转变的因素三、影响奥氏体转变的因素第一节第一节 钢在加热时的组织转变钢在加热时的组织转变1.1.加热温度加热温度 所以加热温度越高，所以加热温度越高，提高原子活动迁移能力，自提高原子活动迁移能力，自由能差由能差(动力动力)大，大，奥氏体化的进程也越快。奥氏体化的进程也越快。2.2.加热速度加热速度 材料处于连续加热，奥氏体化的时间自然短，但材料处于连续加热，奥氏体化的时间自然短，但是均匀化程度差。是均匀化程度差。3.3.含碳量含碳量 随碳量的增加，渗碳体与铁素体的界面数量也多，随碳量的增加，渗碳体与铁素体的界面数量也多，转变速度加快。但过共析钢中，二次渗碳体的溶解要求更高转变速度加快。但过共析钢中，二次渗碳体的溶解要求更高的温度，碳量的增加达到均匀化时间会增加。的温度，碳量的增加达到均匀化时间会增加。4.4.合金元素合金元素 碳化物形成元素与碳的结合力高于铁，会阻碍碳碳化物形成元素与碳的结合力高于铁，会阻碍碳的扩散迁移；在碳化物消失后，合金元素自己的扩散迁移；在碳化物消失后，合金元素自己扩散达到扩散达到均匀，均匀，达到均匀奥氏体化的时间要大大延长。达到均匀奥氏体化的时间要大大延长。5.5.原始组织原始组织 珠光体的层片越细，界面数量多，扩散的距离小，珠光体的层片越细，界面数量多，扩散的距离小，转变速度加快，片状珠光体的转变速度高于球化珠光体。转变速度加快，片状珠光体的转变速度高于球化珠光体。.四、奥氏体晶粒度及其影响因素四、奥氏体晶粒度及其影响因素第一节第一节 钢在加热时的组织转变钢在加热时的组织转变1.1.奥氏体晶粒度奥氏体晶粒度 奥氏体的晶粒度指奥氏体的晶粒尺寸大小奥氏体的晶粒度指奥氏体的晶粒尺寸大小，对热处理后，对热处理后的性能有重要影响。在热处理过程中，以后所得到的组织都的性能有重要影响。在热处理过程中，以后所得到的组织都是有奥氏体转变的产物，奥氏体的晶粒细小，所得到的组织是有奥氏体转变的产物，奥氏体的晶粒细小，所得到的组织也就细小，通常其力学性能也优越。在奥氏体化的过程中伴也就细小，通常其力学性能也优越。在奥氏体化的过程中伴随着晶粒的长大，这是自发过程，只有控制好奥氏体化的工随着晶粒的长大，这是自发过程，只有控制好奥氏体化的工艺过程，才能到较细的晶粒。艺过程，才能到较细的晶粒。描述奥氏体晶粒度有以下三种不同的概念：描述奥氏体晶粒度有以下三种不同的概念：1)1)起始晶粒度起始晶粒度 刚刚完成奥氏体化的晶粒大小称为起始晶粒刚刚完成奥氏体化的晶粒大小称为起始晶粒度，原珠光体的层片本身细小，所有的钢这时都是非常细度，原珠光体的层片本身细小，所有的钢这时都是非常细小、均匀的。实际工程意义不大。小、均匀的。实际工程意义不大。2)2)实际晶粒度实际晶粒度 在具体的加热温度、保温时间的条件下获得在具体的加热温度、保温时间的条件下获得的晶粒大小。它决定于钢的成分和奥氏体化的工艺过程。的晶粒大小。它决定于钢的成分和奥氏体化的工艺过程。.四、奥氏体晶粒度及其影响因素四、奥氏体晶粒度及其影响因素第一节第一节 钢在加热时的组织转变钢在加热时的组织转变1.1.奥氏体晶粒度奥氏体晶粒度3)3)本质晶粒度本质晶粒度 不同的钢在同样的加热条件下，奥氏体的长不同的钢在同样的加热条件下，奥氏体的长大倾向性不一样，按冶金部标准，将钢加热到大倾向性不一样，按冶金部标准，将钢加热到9301093010，保温，保温8 8小时得到的实际晶粒度作为该钢的本质晶粒度。小时得到的实际晶粒度作为该钢的本质晶粒度。本质晶粒度是一材料特性，表示的是钢在奥氏体化时奥氏本质晶粒度是一材料特性，表示的是钢在奥氏体化时奥氏体晶粒的长大倾向体晶粒的长大倾向。其结果小于。其结果小于4 4级的钢成为本质细晶粒级的钢成为本质细晶粒钢。并不是本质细晶粒钢奥氏体化得到的晶粒一定细小，钢。并不是本质细晶粒钢奥氏体化得到的晶粒一定细小，通常加热温度在通常加热温度在930930以下，本质细晶粒钢奥氏体化得到以下，本质细晶粒钢奥氏体化得到的晶粒比本质粗晶粒钢细小，超过这个温度或工艺处理不的晶粒比本质粗晶粒钢细小，超过这个温度或工艺处理不当，结果可能完全相反。当，结果可能完全相反。.四、奥氏体晶粒度及其影响因素四、奥氏体晶粒度及其影响因素第一节第一节 钢在加热时的组织转变钢在加热时的组织转变2.2.影响奥氏体晶粒度的因素影响奥氏体晶粒度的因素1)1)加热速度加热速度 速度快用的时间少，转变在较高温度，形核率速度快用的时间少，转变在较高温度，形核率高，最终晶粒尺寸较细小。高，最终晶粒尺寸较细小。2)2)保温保温温度愈高，保温时间长温度愈高，保温时间长，奥氏体，奥氏体长大速度快，长大长大速度快，长大的的时间多，晶粒变粗；时间多，晶粒变粗；3)3)原始组织原始组织，固相转变组织的遗传性，珠光体细小，奥氏体，固相转变组织的遗传性，珠光体细小，奥氏体的晶粒也细小；片状比球状细小，非平衡组织往往也可得的晶粒也细小；片状比球状细小，非平衡组织往往也可得到细小的奥氏体晶粒。到细小的奥氏体晶粒。4)4)合金元素合金元素(成分成分)含碳量增加，奥氏体转变加快，生长含碳量增加，奥氏体转变加快，生长时间多，奥氏体晶粒的长大倾向增加；时间多，奥氏体晶粒的长大倾向增加；碳化物形成元素碳化物形成元素(TiTi、V V、TaTa、NbNb、ZrZr、W W、MoMo、Cr)Cr)和碳结合力强，阻碍碳和碳结合力强，阻碍碳的扩散可阻碍奥氏体晶粒生长；的扩散可阻碍奥氏体晶粒生长；不和碳作用而溶入基体不和碳作用而溶入基体元素元素(SiSi、NiNi、Cu)Cu)对奥氏体晶粒生长无明显的影响；对奥氏体晶粒生长无明显的影响；CoCo、P P、MnMn对奥氏体晶粒的长大有加速作用。对奥氏体晶粒的长大有加速作用。.五、加热不当带来的组织缺陷五、加热不当带来的组织缺陷 第一节第一节 钢在加热时的组织转变钢在加热时的组织转变 由于加热设备故障、工艺不合理或操作失误，加由于加热设备故障、工艺不合理或操作失误，加热过程中可能引起的缺陷有：热过程中可能引起的缺陷有：1.1.氧化氧化 加热过程，工件表面和加热过程，工件表面和O O2 2、COCO2 2、H H2 2O O等气氛接触，工等气氛接触，工件表面发生氧化，更有甚者氧化气氛延晶界向内扩散造成件表面发生氧化，更有甚者氧化气氛延晶界向内扩散造成较深的晶界氧化，这时主要表现晶界处的易氧化元素和氧较深的晶界氧化，这时主要表现晶界处的易氧化元素和氧结合使晶界性能下降，为内氧化。保温时间较长、温度高结合使晶界性能下降，为内氧化。保温时间较长、温度高且表面要求较高，无多的加工余量要注意保护。且表面要求较高，无多的加工余量要注意保护。2.2.脱碳脱碳 含碳量较高的钢在加热和含碳量较高的钢在加热和O O2 2、COCO2 2、H H2 2O O、H H2 2等结合，等结合，生成生成COCO溢出，内层向表层扩散表层向内出现贫碳区，而影溢出，内层向表层扩散表层向内出现贫碳区，而影响表层性能。可用响表层性能。可用COCO、CH4CH4进行保护甚至渗碳。进行保护甚至渗碳。3.3.过热过热 加热温度过高或保温时间过长，造成奥氏体晶粒过加热温度过高或保温时间过长，造成奥氏体晶粒过大。大。4.4.过烧过烧 加热温度太高，晶界过度氧化，甚至局部熔化，过加热温度太高，晶界过度氧化，甚至局部熔化，过烧工件只能报废。烧工件只能报废。.第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变过冷奥氏体：过冷奥氏体：钢奥氏体化后，从高温冷却到钢奥氏体化后，从高温冷却到A A1 1以下，以下，此时奥氏体并不立即转变，而处于热力学不稳定状此时奥氏体并不立即转变，而处于热力学不稳定状态，把态，把这种存在于这种存在于A1A1温度以下暂未发生转变的不稳温度以下暂未发生转变的不稳定奥氏体称为过冷奥氏体定奥氏体称为过冷奥氏体。等温冷却等温冷却：将钢迅速过冷到临界点：将钢迅速过冷到临界点(A(Ar1r1)以下某一温度，使以下某一温度，使奥氏体保持在该温度下进行转变。奥氏体保持在该温度下进行转变。连续冷却连续冷却：将钢以某一固定速度不停顿地冷却：将钢以某一固定速度不停顿地冷却(到室温到室温)，使奥氏体在连续降温的过程种转变。使奥氏体在连续降温的过程种转变。冷却方式：冷却方式：引子引子.一、共析钢过冷奥氏体等温转变曲线的建立一、共析钢过冷奥氏体等温转变曲线的建立 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变 过冷奥氏体等温转变图，也称过冷奥氏体等温转变图，也称TTTTTT(Time-Temperature-(Time-Temperature-Transformation)Transformation)曲线，或曲线，或C C曲线。曲线。它综合反映了过冷奥氏体在不同温它综合反映了过冷奥氏体在不同温度下等温转变的开始和终了时间及度下等温转变的开始和终了时间及转变产物之间的关系。转变产物之间的关系。快快冷冷到到某某温温度度下下保保温温，过过冷冷奥奥氏氏体体要要经经过过一一段段时时间间a1a1后后才才开开始始转转变变，这这个个时时间间称称为为转转变变的的孕孕育育期期。随随后后随随着着时时间间的的延延长长，转转变变量量不不断断增增加加。经经过过时时间间b1b1后后全全部部转转变变完完毕毕。图图中中横横坐坐标标为为时时间间，利利用用对对数数坐坐标标(log)(log)；纵纵坐坐标标为为相相对对转转变变量量(%)(%)。然然后后对对转转变变后后的的试试样样进进行行金金相相分分析析。另另建建一一坐坐标标，横横坐坐标标还还是是时时间间，纵纵坐坐标标为为转转变变温温度度，将将相相同同性性质质的的连连接起来。接起来。.一、共析钢过冷奥氏体等温转变曲线的建立一、共析钢过冷奥氏体等温转变曲线的建立 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变TTTTTT曲线特征曲线特征 这是实际测定得到的这是实际测定得到的T8T8钢的等钢的等温冷却转变曲线温冷却转变曲线(TTT(TTT曲线曲线)，得到，得到象字母象字母“C”“C”的曲线，俗称的曲线，俗称C C曲线。曲线。在在C C曲线上，有一个孕育期最短的曲线上，有一个孕育期最短的点，大约在点，大约在550550500500附近，这个附近，这个点俗称为点俗称为C C曲线的曲线的“鼻尖鼻尖”。随温。随温度降低，鼻尖上部因动力加大而转度降低，鼻尖上部因动力加大而转变速度加快；下部因降低原子活动变速度加快；下部因降低原子活动能力而减慢。当快速冷却的温度低能力而减慢。当快速冷却的温度低于某一临界值于某一临界值MsMs后，孕育期消失，后，孕育期消失，到达到达MsMs立即发生转变，转变的方式立即发生转变，转变的方式发生了变化，发生了变化，MsMs温度称为马氏体点。温度称为马氏体点。.二、珠光体型转变二、珠光体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变1.1.珠光体的形成珠光体的形成 过冷奥氏体在过冷奥氏体在Ar1Ar1到鼻到鼻尖尖(550)(550)之间的转变方式之间的转变方式基本相同基本相同,属于珠光体型转属于珠光体型转变。变。首先在奥氏体晶界处形首先在奥氏体晶界处形成成FeFe3 3C C的核心，然后不断长的核心，然后不断长大，周围奥氏体将发生晶格改组转变为铁素体，铁素体的生成大，周围奥氏体将发生晶格改组转变为铁素体，铁素体的生成促使渗碳体的长大和形核，长大的渗碳体可以分枝，它们共同促使渗碳体的长大和形核，长大的渗碳体可以分枝，它们共同生长的结果便得到生长的结果便得到层片的分布层片的分布。在一个奥氏体晶粒中可能有数。在一个奥氏体晶粒中可能有数处形核，各自分别发展成不同的领域，直到奥氏体完全消失。处形核，各自分别发展成不同的领域，直到奥氏体完全消失。此外，渗碳体形核与原奥氏体有一定的位向关系，所以珠光体此外，渗碳体形核与原奥氏体有一定的位向关系，所以珠光体在奥氏体中常为几种特定方向。在奥氏体中常为几种特定方向。.二、珠光体型转变二、珠光体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2转变产物转变产物 过冷奥氏体按珠光体型方式发生转变，通常所得产物为铁过冷奥氏体按珠光体型方式发生转变，通常所得产物为铁素体和渗碳体交替分布的层片状组织，随着转变温度的降低，素体和渗碳体交替分布的层片状组织，随着转变温度的降低，片间距愈细，即不同温度下所得产物的差别是层片间距不同。片间距愈细，即不同温度下所得产物的差别是层片间距不同。采用特殊的方式冷却，也可能得到点状采用特殊的方式冷却，也可能得到点状(小球小球)的渗碳体均匀分的渗碳体均匀分布在铁素体的基体上，如图所示。工程上对不同片间距的产物布在铁素体的基体上，如图所示。工程上对不同片间距的产物有一些习惯的称呼。有一些习惯的称呼。.二、珠光体型转变二、珠光体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3珠光体的性能珠光体的性能 不同类型的珠光体由于层片间距不同，力学性能在一个较大不同类型的珠光体由于层片间距不同，力学性能在一个较大范围内变化，总体趋势是随着片间距的减小，材料的强度和硬度范围内变化，总体趋势是随着片间距的减小，材料的强度和硬度呈现上升；其塑性和韧性以索氏体为最高，它的组织比珠光体细呈现上升；其塑性和韧性以索氏体为最高，它的组织比珠光体细小且分布均匀，而屈氏体因层片的细小，塑性相铁素体的可变形小且分布均匀，而屈氏体因层片的细小，塑性相铁素体的可变形范围小，强度最高，但塑性却下降了。范围小，强度最高，但塑性却下降了。.三、贝氏体型转变三、贝氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变1 1基本特点基本特点 到到500500以下，相变的驱动力较大，铁的扩散系数已经很小，以下，相变的驱动力较大，铁的扩散系数已经很小，相变过程中来不及扩散，这时碳尽管扩散速度比高温下小了很相变过程中来不及扩散，这时碳尽管扩散速度比高温下小了很多，但还能在一定的范围内进行短距离扩散，所以将发生混合多，但还能在一定的范围内进行短距离扩散，所以将发生混合型相变，在钢中称为型相变，在钢中称为贝氏体贝氏体(Bainite)(Bainite)转变。转变。在较大的驱动力下，晶格中的铁原子以切变方式，将其晶在较大的驱动力下，晶格中的铁原子以切变方式，将其晶格点阵从面心立方改组为体心立方。这时铁原子不改变相邻关格点阵从面心立方改组为体心立方。这时铁原子不改变相邻关系，每个原子相对周围原子发生仅为原来晶格间距几分之一的系，每个原子相对周围原子发生仅为原来晶格间距几分之一的移动，整个晶体结构发生了变化。一方面原子移动距离小，另移动，整个晶体结构发生了变化。一方面原子移动距离小，另一方面，要求所有原子同时移动，所以变化阻力大，仅在驱动一方面，要求所有原子同时移动，所以变化阻力大，仅在驱动力足够大时才发生。碳在面心立方中的溶解度大于体心立方晶力足够大时才发生。碳在面心立方中的溶解度大于体心立方晶格，对切变形成了阻力，含碳量愈低，转变愈容易。格，对切变形成了阻力，含碳量愈低，转变愈容易。.三、贝氏体型转变三、贝氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2上贝氏体转变上贝氏体转变 在在“鼻尖鼻尖”到到350350的温度范围内等温，这时铁从的温度范围内等温，这时铁从fccfcc向向bccbcc结构转变的趋势相当大，这时碳有一定的扩散能力，类似珠光结构转变的趋势相当大，这时碳有一定的扩散能力，类似珠光体型转变，在原奥氏体的晶界形成体型转变，在原奥氏体的晶界形成FeFe3 3C C的核心，并慢慢长大，在的核心，并慢慢长大，在碳化物的形成生长时，周围的奥氏体的溶碳量明显下降，从碳化物的形成生长时，周围的奥氏体的溶碳量明显下降，从fccfcc向向bccbcc结构转变的阻力就减小，这些铁原子就立即以切变方式发结构转变的阻力就减小，这些铁原子就立即以切变方式发生晶格改组。生晶格改组。贝氏体的生长方式为从原奥氏贝氏体的生长方式为从原奥氏体晶界开始，边向奥氏体晶内生长体晶界开始，边向奥氏体晶内生长同时不断加宽，其组织为以奥氏体同时不断加宽，其组织为以奥氏体晶界为干线的羽毛状，在羽毛的毛晶界为干线的羽毛状，在羽毛的毛翎之间分布着析出的翎之间分布着析出的FeFe3 3C C，这种，这种碳碳化物存在于平行分布的铁素体片之化物存在于平行分布的铁素体片之间的贝氏体称为间的贝氏体称为“上贝氏体上贝氏体”。.三、贝氏体型转变三、贝氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2上贝氏体转变上贝氏体转变 性能特点：性能特点：在碳钢中，上贝氏体的力学性能指标并不好，这时的在碳钢中，上贝氏体的力学性能指标并不好，这时的强度和硬度不太高，而韧性很低，工业生产中一般不用这种组织强度和硬度不太高，而韧性很低，工业生产中一般不用这种组织的材料来制造机械零件。的材料来制造机械零件。.三、贝氏体型转变三、贝氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3下贝氏体转变下贝氏体转变 在在350350到到M MS S点点(约约230)230)的温度区间，转变的趋势更大，但的温度区间，转变的趋势更大，但碳的扩散迁移能力又进一步减慢，当碳在小范围内迁移聚集是，碳的扩散迁移能力又进一步减慢，当碳在小范围内迁移聚集是，主体的奥氏体基体就出现贫碳区就可以发生切变，从奥氏体转主体的奥氏体基体就出现贫碳区就可以发生切变，从奥氏体转变为铁索体。切变区一般为凸镜状，发展的程度在一个奥氏体变为铁索体。切变区一般为凸镜状，发展的程度在一个奥氏体晶粒之内，再形成的在已有的贝氏体和奥氏体晶界或两个已有晶粒之内，再形成的在已有的贝氏体和奥氏体晶界或两个已有的贝氏体之间。聚集的碳在转变的铁素体内部形成极细小的碳的贝氏体之间。聚集的碳在转变的铁素体内部形成极细小的碳化物，不一定是化物，不一定是FeFe3 3C C，在光学显微镜下看不见，但它的存，在光学显微镜下看不见，但它的存在会使贝氏体制样侵蚀加快在会使贝氏体制样侵蚀加快成暗色；在电子显微镜下可成暗色；在电子显微镜下可以看到它们成细片状，这种以看到它们成细片状，这种碳化物在贝氏体内的组织称碳化物在贝氏体内的组织称为为“下贝氏体下贝氏体”。.三、贝氏体型转变三、贝氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2下贝氏体转变下贝氏体转变 性能特点：性能特点：下贝氏体有较高的强度和硬度，还有一定的韧性，即下贝氏体有较高的强度和硬度，还有一定的韧性，即有较好的强韧性配合，或称有良好的综合力学性能。在生产实际有较好的强韧性配合，或称有良好的综合力学性能。在生产实际中这是一种常用的状态，但为了完成下贝氏体转变，不能直接冷中这是一种常用的状态，但为了完成下贝氏体转变，不能直接冷却到室温，需要保温设备，并且转变时间长，生产的效率不高。却到室温，需要保温设备，并且转变时间长，生产的效率不高。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变1 1转变过程转变过程 当钢很快冷却到当钢很快冷却到M MS S(共析钢约为共析钢约为230)230)以下，这时碳的可迁以下，这时碳的可迁移能力也很低，在巨大的转变驱动力作用下，铁以切变的方式移能力也很低，在巨大的转变驱动力作用下，铁以切变的方式进行从进行从fccfcc到到bccbcc的晶格改组，形成了的晶格改组，形成了碳在铁素体中的过饱和固碳在铁素体中的过饱和固溶体，成为溶体，成为“马氏体马氏体”。由于大量碳的过饱和，将会给这时的铁素体带来巨大的晶由于大量碳的过饱和，将会给这时的铁素体带来巨大的晶格畸变，碳原子处在的位置是体心立方的八面体间隙处，体心格畸变，碳原子处在的位置是体心立方的八面体间隙处，体心立方的八面体间隙是一扁形，溶入碳原子基本在一个方向变形立方的八面体间隙是一扁形，溶入碳原子基本在一个方向变形即可，为了减小晶格畸变，碳原子大多在同样的方向，所以马即可，为了减小晶格畸变，碳原子大多在同样的方向，所以马氏体的晶格点阵严格说来已经不是体心立方，而是体心正方，氏体的晶格点阵严格说来已经不是体心立方，而是体心正方，即晶格常数在一个方向被拉长。如果拉长的方向的晶格常数为即晶格常数在一个方向被拉长。如果拉长的方向的晶格常数为c c，另两个方向相等为，另两个方向相等为a a，对于马氏体来说，对于马氏体来说，c/ac/a的值一般在的值一般在1 11.051.05之间。之间。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2转变特点转变特点 1)1)速度非常快速度非常快 钢从奥氏体向马氏体的转变速度非常快，几乎钢从奥氏体向马氏体的转变速度非常快，几乎无法测量，一般认为是以声速发展。无法测量，一般认为是以声速发展。2)2)转变数量不决定于保温时间，而取决于冷却到的温度转变数量不决定于保温时间，而取决于冷却到的温度 当奥当奥氏体迅速冷却到氏体迅速冷却到M MS S温度以下温度以下，立即发生相应的马氏体转变，立即发生相应的马氏体转变，继续继续停留尽管还存在未转变完的奥氏体，但马氏体的数量并停留尽管还存在未转变完的奥氏体，但马氏体的数量并不再增加不再增加；而是随着温度的降低，马氏体的数量不断增加而是随着温度的降低，马氏体的数量不断增加，一直到某一温度一直到某一温度M Mf f以后，马氏体的数量不再增加了。以后，马氏体的数量不再增加了。因此因此，把把 M MS S 温度称为钢的马氏体点，即过冷奥氏体开始发生马氏温度称为钢的马氏体点，即过冷奥氏体开始发生马氏体转变的温度，把温度体转变的温度，把温度 M Mf f 称为马氏体转变的结束温度。称为马氏体转变的结束温度。3)3)转变不能进行到底转变不能进行到底 就是冷却到就是冷却到M Mf f温度以下，钢中总有一定温度以下，钢中总有一定数量的奥氏体存在不能转变，这部分奥氏体成为残余奥氏体，数量的奥氏体存在不能转变，这部分奥氏体成为残余奥氏体，通常简记为通常简记为A A残残 或或AA。一般钢的一般钢的 M Mf f 温度温度在室温以下，快速在室温以下，快速冷却到室温的钢中必然存在一定数量的残余奥氏体。冷却到室温的钢中必然存在一定数量的残余奥氏体。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3马氏体的形态马氏体的形态 快速冷却得到的马氏体，随着原奥氏体中的含碳量的不同，快速冷却得到的马氏体，随着原奥氏体中的含碳量的不同，转变产物的组织形态也不相同，主要有两大类：板条马氏体和转变产物的组织形态也不相同，主要有两大类：板条马氏体和透镜状马氏体。透镜状马氏体。板条马氏体板条马氏体 奥氏体中的含碳量较低奥氏体中的含碳量较低时，指小于时，指小于0.3%Wt0.3%Wt时，形成的马氏体时，形成的马氏体为板条状，也称为低碳马氏体。组织为板条状，也称为低碳马氏体。组织形貌为一个原奥氏体晶粒可以有几个形貌为一个原奥氏体晶粒可以有几个板条束，在板条束中有时又可以分成板条束，在板条束中有时又可以分成几个平行的板条块，在板条内分步着几个平行的板条块，在板条内分步着稠密的平行的马氏体板条。稠密的板稠密的平行的马氏体板条。稠密的板条之间是一层连续的高度变形的极薄条之间是一层连续的高度变形的极薄的奥氏体薄膜的奥氏体薄膜(约约20nm)20nm)，马氏体内有，马氏体内有大量位错。大量位错。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3马氏体的形态马氏体的形态 特点：特点：得到的低碳板条马氏体过饱和度不大，位错的强化结构得到的低碳板条马氏体过饱和度不大，位错的强化结构有较高的强度和韧性，具有良好的综合力学性能。如有较高的强度和韧性，具有良好的综合力学性能。如0.2%C0.2%C淬火淬火后，后，HRC50HRC50、b b1500MPa1500MPa、a ak k150150180J/cm180J/cm2 2。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3马氏体的形态马氏体的形态 片状马氏体片状马氏体 奥氏体的含碳量大于奥氏体的含碳量大于1.01.0时，得到的马氏体形时，得到的马氏体形状呈针片状或竹叶状，故称为片状马氏体，其立体形态是双凸状呈针片状或竹叶状，故称为片状马氏体，其立体形态是双凸透镜片状，所以又称为透镜马氏体或高碳马氏体。在一个原奥透镜片状，所以又称为透镜马氏体或高碳马氏体。在一个原奥氏体晶粒中，首先形成一个贯穿整个晶粒的马氏体片，以后形氏体晶粒中，首先形成一个贯穿整个晶粒的马氏体片，以后形成的马氏体片尺寸受到限制，在已经存在的马氏体和奥氏体晶成的马氏体片尺寸受到限制，在已经存在的马氏体和奥氏体晶界或马氏体片之间，越后形成的界或马氏体片之间，越后形成的马氏体片越小。马氏体片之间互马氏体片越小。马氏体片之间互不平行，最后的三角区为残余奥不平行，最后的三角区为残余奥氏体。氏体。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3马氏体的形态马氏体的形态 性能特点：性能特点：得到的高碳片状马氏体过饱和度大，严重的晶格畸得到的高碳片状马氏体过饱和度大，严重的晶格畸变产生大的内应力，大片之间易产生显微裂纹。片状马氏体具变产生大的内应力，大片之间易产生显微裂纹。片状马氏体具有高的硬度和强度，但塑性和韧性很低。有高的硬度和强度，但塑性和韧性很低。HRC60HRC60、a ak k 1J/cm 1J/cm2 2。.四、马氏体型转变四、马氏体型转变 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3马氏体性能马氏体性能 马氏体一般是很硬的，马氏体一般是很硬的，硬度随硬度随马氏体中的含碳量的提高而增加马氏体中的含碳量的提高而增加，同时残余奥氏体的数量也正加。原同时残余奥氏体的数量也正加。原因时过饱和的碳引起的晶格畸变和因时过饱和的碳引起的晶格畸变和马氏体转变体积膨胀造成周围的强马氏体转变体积膨胀造成周围的强烈塑性变形，形成的高密度的位错烈塑性变形，形成的高密度的位错或孪晶带来的加工硬化。或孪晶带来的加工硬化。高碳马氏体虽很硬，但塑性和韧性却很差，并且内部存在高碳马氏体虽很硬，但塑性和韧性却很差，并且内部存在巨大的内应力，如共析钢淬火得到的片状马氏体力学性能：硬巨大的内应力，如共析钢淬火得到的片状马氏体力学性能：硬度达度达60HRC60HRC，冲击韧性仅，冲击韧性仅1J/cm1J/cm2 2。低碳的板条马氏体的硬度虽不。低碳的板条马氏体的硬度虽不算很高，却具有一定的塑性和相当好的韧性，算很高，却具有一定的塑性和相当好的韧性，0.2%C0.2%C碳钢淬火得碳钢淬火得到的板条马氏体力学性能指标：硬度到的板条马氏体力学性能指标：硬度353540HRC40HRC，屈服强度，屈服强度8008001000MPa1000MPa，伸长率，伸长率9 917%17%，冲击韧性，冲击韧性6060180J/cm180J/cm2 2。.五、影响五、影响C C曲线的因素曲线的因素 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变1 1含含C C量的影响量的影响 钢的碳含量钢的碳含量偏离共析点成分，平衡转变时存在先共析相的偏离共析点成分，平衡转变时存在先共析相的析出转变，在析出转变，在C C曲线的上方有一条先共析相析出线，上趋近于曲线的上方有一条先共析相析出线，上趋近于Ac3Ac3或或AccmAccm，下到，下到C C曲线的鼻尖处，如图所示。在亚共析钢中为曲线的鼻尖处，如图所示。在亚共析钢中为铁素体的开始析出线，而过共析钢则为二次渗碳体的开始析出铁素体的开始析出线，而过共析钢则为二次渗碳体的开始析出线。线。.五、影响五、影响C C曲线的因素曲线的因素 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2 2加热温度和保温时间加热温度和保温时间 奥氏体中的含碳量奥氏体中的含碳量对对C C曲线有明显的影响，注意奥氏体的含曲线有明显的影响，注意奥氏体的含碳量和钢的含碳量在转变的过程中是不一致，如钢的含碳量各碳量和钢的含碳量在转变的过程中是不一致，如钢的含碳量各不相同，但缓慢冷却到不相同，但缓慢冷却到A A1 1温度，奥氏体的含碳量均向温度，奥氏体的含碳量均向S S点看齐。点看齐。与共析钢相比，在亚共析钢中，随着含碳量的增加，与共析钢相比，在亚共析钢中，随着含碳量的增加，C C曲线右移，曲线右移，即转变的孕育期和转变时间都加长；在过共析钢中，随着含碳即转变的孕育期和转变时间都加长；在过共析钢中，随着含碳量的增加，量的增加，C C曲线也左移，即转变的孕育期和转变时间都减少，曲线也左移，即转变的孕育期和转变时间都减少，先析出的碳化物会促使奥氏体的分解，所以共析钢的奥氏体是先析出的碳化物会促使奥氏体的分解，所以共析钢的奥氏体是最稳定的。在一般的碳钢中，鼻子处的孕育期仅不到一秒钟。最稳定的。在一般的碳钢中，鼻子处的孕育期仅不到一秒钟。随着加热温度的提高，保温时间的加长，奥氏体的均匀化随着加热温度的提高，保温时间的加长，奥氏体的均匀化程度高，不利于转变形核，不利于过冷奥氏体的分解，或称奥程度高，不利于转变形核，不利于过冷奥氏体的分解，或称奥氏体的稳定性得到提高，氏体的稳定性得到提高，C C曲线右移。曲线右移。.五、影响五、影响C C曲线的因素曲线的因素 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变3 3合金元素的影响合金元素的影响 除除CoCo以外，几乎所有元素都会使以外，几乎所有元素都会使C C曲线右移，即提高奥氏曲线右移，即提高奥氏体的稳定性。此外，大量合金元素的加入，还会改变体的稳定性。此外，大量合金元素的加入，还会改变C C曲线的曲线的形状，具体的分析到合金钢章节再讲。形状，具体的分析到合金钢章节再讲。.六、过冷奥氏体的连续冷却曲线六、过冷奥氏体的连续冷却曲线 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变1.CCT(Continuous Cooling Transformation)1.CCT(Continuous Cooling Transformation)曲线曲线 将奥氏体化后的材料置于某一将奥氏体化后的材料置于某一定的介质中冷却，随着时间的推移，定的介质中冷却，随着时间的推移，材料的温度不断下降，奥氏体的分材料的温度不断下降，奥氏体的分解过程在不同的温度下进行，得到解过程在不同的温度下进行，得到的组织就较复杂。冷却环境不同，的组织就较复杂。冷却环境不同，或冷却介质不同，材料的冷却速度或冷却介质不同，材料的冷却速度也就不相同，得到的产物也不相同，也就不相同，得到的产物也不相同，对应的性能将不相同。这就是连续对应的性能将不相同。这就是连续冷却过程，为了研究连续冷却过程冷却过程，为了研究连续冷却过程的转变规律，许多钢也建立了相应的转变规律，许多钢也建立了相应的冷却曲线，即的冷却曲线，即连续冷却曲线，也连续冷却曲线，也称称CCTCCT曲线曲线。.六、过冷奥氏体的连续冷却曲线六、过冷奥氏体的连续冷却曲线 第二节第二节 钢在冷却时的组织转变钢在冷却时的组织转变2.2.曲线的建立曲线的建立 将钢奥氏体化后，以不同的冷将钢奥氏体化后，以不同的冷却速度冷却到室温，测量出奥氏体却速度冷却到室温，测量出奥氏体的开始分解和转变结束的时间，在
