工业防护栏杆钢斜梯皮带机安全规范培训.ppt

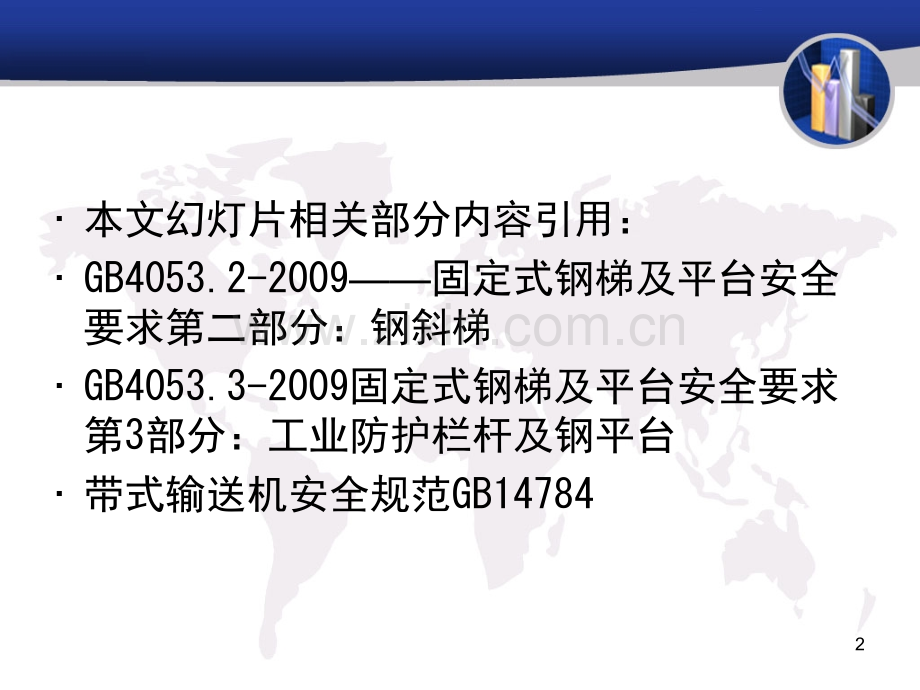

1本文幻灯片相关部分内容引用：GB4053.2-2009固定式钢梯及平台安全要求第二部分：钢斜梯GB4053.3-2009固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台带式输送机安全规范GB147842介 绍 内 容 二、固定式工业防护栏杆安全要求介绍二、固定式工业防护栏杆安全要求介绍一、固定式钢斜梯安全要求介绍一、固定式钢斜梯安全要求介绍三、带式输送机安全要求介绍三、带式输送机安全要求介绍3一、固定式钢斜梯安全要求介绍固定式钢斜梯固定式钢斜梯 ：永久性安装在建筑物或设备上，与水平面成：永久性安装在建筑物或设备上，与水平面成30307575倾倾角的踏板钢梯（见图角的踏板钢梯（见图1 1）。）。梯梁（梯框）：用来安装踏棍或其他横向承载件的梯子侧边构件。梯梁（梯框）：用来安装踏棍或其他横向承载件的梯子侧边构件。踏板踏板 ：供使用者上下梯子时脚踩踏的梯子水平构件，其前后深度不小于：供使用者上下梯子时脚踩踏的梯子水平构件，其前后深度不小于80mm80mm。踏步高：相邻两踏板间的垂直距离。踏步高：相邻两踏板间的垂直距离。踏步宽：相邻两踏板突缘间的水平距离。踏步宽：相邻两踏板突缘间的水平距离。内侧净宽度：两梯梁内侧平行于踏板测量的距离，简称梯宽。内侧净宽度：两梯梁内侧平行于踏板测量的距离，简称梯宽。梯段高度：梯子上端基准面至梯段高度：梯子上端基准面至 基准面的垂直距离，简称梯高。基准面的垂直距离，简称梯高。扶手（系统）：安装在斜梯外侧边缘保护人员俺去的阻挡型框架结构。当其扶手（系统）：安装在斜梯外侧边缘保护人员俺去的阻挡型框架结构。当其作为斜梯扶手系统部件名称时，是由使用者手握作为支撑并与梯段倾角现平作为斜梯扶手系统部件名称时，是由使用者手握作为支撑并与梯段倾角现平行的扶手系统构件。行的扶手系统构件。倾角：两梯梁中心线所在平面与水平面的夹角。倾角：两梯梁中心线所在平面与水平面的夹角。（一）固定式刚斜梯相关构件、术语介绍（一）固定式刚斜梯相关构件、术语介绍4一、固定式钢斜梯安全要求介绍图图1 固定式钢斜梯示意图固定式钢斜梯示意图1踏板踏板 2梯梁梯梁 3中间栏杆中间栏杆 4立柱立柱 5扶手扶手H梯高梯高 L梯跨梯跨 h1栏杆高栏杆高 h2扶手高扶手高 a梯子倾角梯子倾角r踏板高踏板高 g踏板宽踏板宽（一）固定式刚斜梯相关构件、术语介绍（一）固定式刚斜梯相关构件、术语介绍5一、固定式钢斜梯安全要求介绍现场钢斜梯实景现场钢斜梯实景6一、固定式钢斜梯安全要求介绍7一、固定式钢斜梯安全要求介绍1 1、材料；、材料；2 2、钢斜梯倾角；、钢斜梯倾角；3 3、制造安装、制造安装;4;4、防锈及防腐蚀；、防锈及防腐蚀；5 5、接地、接地（1 1）材料）材料钢斜梯采用钢材的力学性能应不低于钢斜梯采用钢材的力学性能应不低于Q235-BQ235-B，并具有碳含量合格保证，并具有碳含量合格保证（2 2）钢斜梯倾角）钢斜梯倾角（二）固定式钢斜梯一般安全要求（二）固定式钢斜梯一般安全要求 表表1 踏步高踏步高r、踏步宽、踏步宽g组合（组合（g+2r=600）倾角30354045505560657075r/mm160175185200210225235245255265g/mm2802502302001801501301109070表表2 常用常用钢斜梯倾角和高跨比斜梯倾角和高跨比倾角4551555973高跨比（H:L）1:11:0.81:0.71:0.61:0.38一、固定式钢斜梯安全要求介绍（3 3）制造安装）制造安装 1 1）钢斜梯应采用焊接连接，采用其他方式连接时，连接强度不）钢斜梯应采用焊接连接，采用其他方式连接时，连接强度不应低于焊接。安装后的梯子不应有歪斜、扭曲、变形及其他缺陷。应低于焊接。安装后的梯子不应有歪斜、扭曲、变形及其他缺陷。2 2）制造安装工艺应确保梯子及其所有构件的表面光滑、无锐边、尖）制造安装工艺应确保梯子及其所有构件的表面光滑、无锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或妨碍其通过的外部缺角、毛刺或其他可能对梯子使用者造成伤害或妨碍其通过的外部缺陷。陷。3 3）钢斜梯与附在设备上的平台梁相连接时，连接处宜采用开长圆）钢斜梯与附在设备上的平台梁相连接时，连接处宜采用开长圆孔的螺栓连接。孔的螺栓连接。（4 4）防锈、防腐处理）防锈、防腐处理（5 5）接地）接地在室外安装的钢斜梯和连接部分的雷电保护，连接和接地在室外安装的钢斜梯和连接部分的雷电保护，连接和接地（二）固定式钢斜梯一般安全要求（二）固定式钢斜梯一般安全要求9一、固定式钢斜梯安全要求介绍1、梯高、内侧净宽度、踏板、梯梁、梯子通行空间、扶手、梯高、内侧净宽度、踏板、梯梁、梯子通行空间、扶手 （1 1）梯高）梯高1)1)梯高宜不大于梯高宜不大于5m5m，大于，大于5m5m时宜设梯间平台（休息平台），分段时宜设梯间平台（休息平台），分段设梯。设梯。2)2)单梯段的梯高应不大于单梯段的梯高应不大于6m6m，梯级数宜不大于，梯级数宜不大于1616。（2 2）内侧净宽度）内侧净宽度1 1）斜梯内侧净宽度单向通行的净宽度宜为）斜梯内侧净宽度单向通行的净宽度宜为600mm600mm，经常性单向通，经常性单向通行及偶尔双向通行净宽度宜为行及偶尔双向通行净宽度宜为800mm800mm，经常性双向通行净宽度宜，经常性双向通行净宽度宜为为1000mm1000mm。2 2）斜梯内侧净宽度应不小于）斜梯内侧净宽度应不小于450mm450mm，宜不大于，宜不大于1100mm1100mm。（三）固定式钢斜梯结构安全要求（三）固定式钢斜梯结构安全要求10一、固定式钢斜梯安全要求介绍（3 3）踏板）踏板1 1）踏板的前后深度应不小于）踏板的前后深度应不小于80mm80mm，相邻两踏板的前后方向重叠应，相邻两踏板的前后方向重叠应不小于不小于10mm10mm，不大于，不大于35mm35mm。2 2）在同一梯段所有踏板间距应相同。踏板间距宜为）在同一梯段所有踏板间距应相同。踏板间距宜为225mm255mm225mm255mm。3 3）顶部踏板的上表面应与平台平面一致，踏板与平台应无间隙。）顶部踏板的上表面应与平台平面一致，踏板与平台应无间隙。4 4）踏板应采用防滑材料或至少有不小于）踏板应采用防滑材料或至少有不小于25mm25mm宽的防滑突缘。应采宽的防滑突缘。应采用厚度不小于用厚度不小于4mm4mm的花纹钢板，或经防滑处理的普通钢板，或采的花纹钢板，或经防滑处理的普通钢板，或采用用25mm25mm4mm4mm扁钢和小角钢组焊成的格板或其他等效的结构。扁钢和小角钢组焊成的格板或其他等效的结构。（4 4）梯梁）梯梁1 1）梯梁应有足够的刚度以使结构横向挠曲变形最小，并由底部踏）梯梁应有足够的刚度以使结构横向挠曲变形最小，并由底部踏板的突缘向前突出不小于板的突缘向前突出不小于50mm50mm（见图（见图1 1）。）。（三）固定式钢斜梯结构安全要求（三）固定式钢斜梯结构安全要求11一、固定式钢斜梯安全要求介绍(5)(5)梯子通行空间梯子通行空间1)1)在斜梯使用者上方，由踏板突缘前端到上方障碍物沿梯梁中心在斜梯使用者上方，由踏板突缘前端到上方障碍物沿梯梁中心线垂直方向测量距离不小于线垂直方向测量距离不小于1200mm1200mm。2)2)在斜梯使用者上方，由踏板突缘前端到上方障碍物的崔志距离在斜梯使用者上方，由踏板突缘前端到上方障碍物的崔志距离应不小于应不小于2000mm2000mm。(6)(6)扶手扶手1)1)梯宽不大于梯宽不大于1100mm1100mm两侧封闭的斜梯，应至少一侧有扶手，宜设两侧封闭的斜梯，应至少一侧有扶手，宜设在下梯方向的右侧。在下梯方向的右侧。2)2)梯宽不大于梯宽不大于1100mm1100mm一侧敞开的斜梯，应至少在敞开一侧装有梯一侧敞开的斜梯，应至少在敞开一侧装有梯子扶手。子扶手。3)3)梯宽不大于梯宽不大于1100mm1100mm两边敞开的斜梯，应在两侧均安装梯子扶手。两边敞开的斜梯，应在两侧均安装梯子扶手。（三）固定式钢斜梯结构安全要求（三）固定式钢斜梯结构安全要求12一、固定式钢斜梯安全要求介绍4)4)梯宽大于梯宽大于1100mm1100mm单不大于单不大于2200mm2200mm的斜梯，无论是否封闭，均应的斜梯，无论是否封闭，均应在两侧安装扶手。在两侧安装扶手。5)5)梯宽大于梯宽大于2200mm2200mm的斜梯，除在两侧安装扶手外，在梯子宽度的的斜梯，除在两侧安装扶手外，在梯子宽度的中线处应设置中间栏杆。中线处应设置中间栏杆。6)6)梯子扶手中心线应与梯子的倾角线平行。梯子封闭边扶手的高梯子扶手中心线应与梯子的倾角线平行。梯子封闭边扶手的高度由踏板突缘上表面扶手的上表面垂直测量应不小于度由踏板突缘上表面扶手的上表面垂直测量应不小于860mm860mm，不，不大于大于960mm960mm。7)7)斜梯敞开边的扶手高度应不低于斜梯敞开边的扶手高度应不低于GB4053.3GB4053.3中规定的栏杆高度。中规定的栏杆高度。8)8)扶手应沿着其整个长度方向上连续可抓握。在扶手外表面与周扶手应沿着其整个长度方向上连续可抓握。在扶手外表面与周围其它物体间的距离不小于围其它物体间的距离不小于60mm60mm。（三）固定式钢斜梯结构安全要求（三）固定式钢斜梯结构安全要求13一、固定式钢斜梯安全要求介绍9)9)扶手宜为外径扶手宜为外径30mm50mm30mm50mm，厚壁不小于，厚壁不小于2.5mm2.5mm的圆形钢材。对于的圆形钢材。对于非圆形钢材的扶手，其周长应为非圆形钢材的扶手，其周长应为100mm160mm100mm160mm。非圆形截面外接。非圆形截面外接圆直径应不大于圆直径应不大于57mm57mm，所有边缘应为弧形，圆角半径不小于，所有边缘应为弧形，圆角半径不小于3mm3mm。10)10)支撑扶手的立柱宜采用截面不小于支撑扶手的立柱宜采用截面不小于40mm40mm40mm40mm40mm40mm角钢或外角钢或外径为径为30mm50mm30mm50mm的管材。从第一级踏板开始设置，间距不宜小于的管材。从第一级踏板开始设置，间距不宜小于1000mm1000mm。中间栏杆采用直径不小于。中间栏杆采用直径不小于16mm16mm圆钢或圆钢或30mm30mm4mm4mm扁钢，扁钢，固定在立柱中部。固定在立柱中部。（三）固定式钢斜梯结构安全要求（三）固定式钢斜梯结构安全要求14F单固定式工业防护栏杆：单固定式工业防护栏杆：平台通道及作业场所平台通道及作业场所敞开边缘固定安装的防护设施。敞开边缘固定安装的防护设施。F立柱立柱 ：栏杆的垂直构件栏杆的垂直构件F扶手扶手 ：于立柱上端的水平方向设置的防护构件于立柱上端的水平方向设置的防护构件F横杆横杆 ：中部的连接杆件中部的连接杆件F挡板挡板 ：于立柱下部的防护板于立柱下部的防护板（一）固定式工业防护栏杆相关构件、术语介绍（一）固定式工业防护栏杆相关构件、术语介绍二、固定式工业防护栏杆安全要求介绍151 1、材料；、材料；2 2、制造安装、制造安装;4;4、防锈及防腐、防锈及防腐蚀；（同钢斜梯相关要求雷同）蚀；（同钢斜梯相关要求雷同）（二）固定式工业防护栏杆一般安全要求（二）固定式工业防护栏杆一般安全要求二、固定式工业防护栏杆安全要求介绍16二、固定式工业防护栏杆安全要求介绍（三）固定式工业防护栏杆结构安全要求（三）固定式工业防护栏杆结构安全要求17二、固定式工业防护栏杆安全要求介绍现场平台防护栏杆现场平台防护栏杆18二、固定式工业防护栏杆安全要求介绍（三）固定式工业防护栏杆结构安全要求（三）固定式工业防护栏杆结构安全要求1 1、结构形式、结构形式1 1）防护栏杆应采用包括扶手（顶部栏杆）、）防护栏杆应采用包括扶手（顶部栏杆）、中间栏杆和立柱的结构形式或采用其他等中间栏杆和立柱的结构形式或采用其他等效的机构。效的机构。2 2）防护栏杆各构件的不知应确保中间栏杆）防护栏杆各构件的不知应确保中间栏杆（横杆）与上下构件间形成的空隙间距不（横杆）与上下构件间形成的空隙间距不大于大于500mm500mm。构件设置方式应阻止攀爬。构件设置方式应阻止攀爬。19二、固定式工业防护栏杆安全要求介绍（三）固定式工业防护栏杆结构安全要求（三）固定式工业防护栏杆结构安全要求2 2、栏杆高度、栏杆高度1 1）当平台、通道及作业场所距基准面高度小于）当平台、通道及作业场所距基准面高度小于2m2m时，防时，防护栏杆高度应不低于护栏杆高度应不低于900mm900mm。2 2）当距基准面高度大于等于）当距基准面高度大于等于2m2m并小于并小于20m20m的平台、通道及的平台、通道及作业场所的防护栏杆高度应不低于作业场所的防护栏杆高度应不低于1050mm1050mm。3 3）在距基准面高度不小于）在距基准面高度不小于20m20m的平台、通道及作业场所的的平台、通道及作业场所的防护栏杆高度应不低于防护栏杆高度应不低于1200mm1200mm。3 3、扶手扶手1 1）扶手的设计应允许手能连续滑动。扶手末端应以曲折）扶手的设计应允许手能连续滑动。扶手末端应以曲折端结束，可转向支撑墙，或转向中间栏杆，或转向立柱，端结束，可转向支撑墙，或转向中间栏杆，或转向立柱，或布置成避免扶手末端突出结构。或布置成避免扶手末端突出结构。2 2）扶手宜采用钢管，外径应不小于）扶手宜采用钢管，外径应不小于30mm30mm，不大于，不大于50mm50mm。采用非圆形截面扶手，截面外接圆直径应不大于采用非圆形截面扶手，截面外接圆直径应不大于57mm57mm，圆，圆角半径不小于角半径不小于3mm3mm。20二、固定式工业防护栏杆安全要求介绍（三）固定式工业防护栏杆结构安全要求（三）固定式工业防护栏杆结构安全要求4 4、中间栏杆、中间栏杆1 1）在扶手和踢脚板之间，应至少设置一道中间栏杆。）在扶手和踢脚板之间，应至少设置一道中间栏杆。2 2）中间栏杆宜采用不小）中间栏杆宜采用不小25mm25mm4mm4mm扁钢或直径扁钢或直径16mm16mm的圆钢。的圆钢。中间栏杆与上、下方构件的空隙间距不大于中间栏杆与上、下方构件的空隙间距不大于500mm500mm。5 5、立柱立柱1 1）防护栏杆端部应设置立柱或确保与建筑物或其他固定）防护栏杆端部应设置立柱或确保与建筑物或其他固定结构牢固连接，立柱间距应不大于结构牢固连接，立柱间距应不大于1000mm1000mm。2 2）立柱不应在踢脚板上安装，除非踢脚板为承载的构件。）立柱不应在踢脚板上安装，除非踢脚板为承载的构件。3 3）立柱因采用不小于）立柱因采用不小于50mm50mm50mm50mm4mm4mm角钢或外径角钢或外径30mm50mm30mm50mm钢管。钢管。21二、固定式工业防护栏杆安全要求介绍（三）固定式工业防护栏杆结构安全要求（三）固定式工业防护栏杆结构安全要求6 6、踢脚板踢脚板1 1）踢脚板顶部在平台地面之上高度应不小于）踢脚板顶部在平台地面之上高度应不小于100mm100mm，其底部距地面应不大于，其底部距地面应不大于10mm10mm。踢脚板宜采。踢脚板宜采用不小于用不小于100mm100mm2mm2mm的钢板制造。的钢板制造。2 2）在室内的平台、通道或地面，如果没有排水或）在室内的平台、通道或地面，如果没有排水或排除有害液体妖气，踢脚板下端可不留空隙。排除有害液体妖气，踢脚板下端可不留空隙。22三、带式输送机安全要求介绍（一）带式输送机一般安全要求（一）带式输送机一般安全要求1 1、输送机在正常工件条件下应具有足够的稳定性和强度。输送机在正常工件条件下应具有足够的稳定性和强度。2 2、电气装置的设计与安装必须符合电气装置的设计与安装必须符合GB4064GB4064和和GBJ232GBJ232的规的规定。定。3 3、未经设计或制造单位同意，用户不应进行影响输送机未经设计或制造单位同意，用户不应进行影响输送机原设计、制造、安装安全要求的变动。原设计、制造、安装安全要求的变动。4 4、输送机必须按物料特性与输送量要求选用，不得超载输送机必须按物料特性与输送量要求选用，不得超载使用，必须防止堵塞和溢料，保持输送畅通。使用，必须防止堵塞和溢料，保持输送畅通。5 5、输送粘性物料时，滚筒表面、回程段带面应设置相适输送粘性物料时，滚筒表面、回程段带面应设置相适应的清扫装置。倾斜段输送带尾部滚筒前宜设置挡料刮板。应的清扫装置。倾斜段输送带尾部滚筒前宜设置挡料刮板。消除一切可能引起输送带跑偏的隐患。消除一切可能引起输送带跑偏的隐患。23三、带式输送机安全要求介绍（一）带式输送机一般安全要求（一）带式输送机一般安全要求6 6、倾斜的输送机应装设防止超速或逆转的安全、倾斜的输送机应装设防止超速或逆转的安全装置。此装置在动力被切断或出现故障时起保护装置。此装置在动力被切断或出现故障时起保护作用。作用。7 7、输送机上的移动部分无论是手动或自行式的、输送机上的移动部分无论是手动或自行式的都应装设停车后的限位装置。都应装设停车后的限位装置。8 8、严禁人员从无专门通道的输送机上跨越或从严禁人员从无专门通道的输送机上跨越或从下面通过。下面通过。9 9、输送机跨越工作台或通道上方时，应装设防输送机跨越工作台或通道上方时，应装设防止物料掉落的防护装置。止物料掉落的防护装置。1010、高强度螺栓连接必须按设计技术要求处理，高强度螺栓连接必须按设计技术要求处理，并用专用工具拧紧。并用专用工具拧紧。1111、输送机易挤夹部位经常有人接近时应加强防、输送机易挤夹部位经常有人接近时应加强防护措施。护措施。24三、带式输送机安全要求介绍（二）带式输送机危险的易挤夹部位（图（二）带式输送机危险的易挤夹部位（图1图图3）。）。25三、带式输送机安全要求介绍（二）带式输送机危险的易挤夹部位（图（二）带式输送机危险的易挤夹部位（图1图图3）。）。26三、带式输送机安全要求介绍（三）带式输送机危险部位安装防护。（三）带式输送机危险部位安装防护。1 1、驱动滚筒处于回程段位置时，在驱动部位与承载带面间应驱动滚筒处于回程段位置时，在驱动部位与承载带面间应加设防护板加设防护板27三、带式输送机安全要求介绍（三）带式输送机危险部位安装防护。（三）带式输送机危险部位安装防护。2 2、封闭外罩机架外棱边与外罩间距离，不应大于封闭外罩机架外棱边与外罩间距离，不应大于200mm200mm28三、带式输送机安全要求介绍（三）带式输送机危险部位安装防护。（三）带式输送机危险部位安装防护。3 3、下分支防护外罩与其上部回程段的清扫器应直接连在一、下分支防护外罩与其上部回程段的清扫器应直接连在一起起29三、带式输送机安全要求介绍（三）带式输送机危险部位安装防护。（三）带式输送机危险部位安装防护。4 4、由格栅或铁丝网框架构成的张紧装置防护罩见图、由格栅或铁丝网框架构成的张紧装置防护罩见图a a 防止手指伸防止手指伸入的保护网；入的保护网；b b张紧轮导向装张紧轮导向装置；置；c c清扫通道清扫通道250mm250mm；d d拉紧重锤的拉紧重锤的导向装置；导向装置；e e拉紧重锤的导轨拉紧重锤的导轨挡铁。挡铁。30三、带式输送机安全要求介绍（三）带式输送机危险部位安装防护。（三）带式输送机危险部位安装防护。5 5、堆料机的防护见图、堆料机的防护见图31三、带式输送机安全要求介绍现场带式输送机安全防护现状现场带式输送机安全防护现状32三、带式输送机安全要求介绍现场带式输送机安全防护现状现场带式输送机安全防护现状33三、带式输送机安全要求介绍现场带式输送机安全防护现状现场带式输送机安全防护现状3435
