欧姆定律图像分析专题

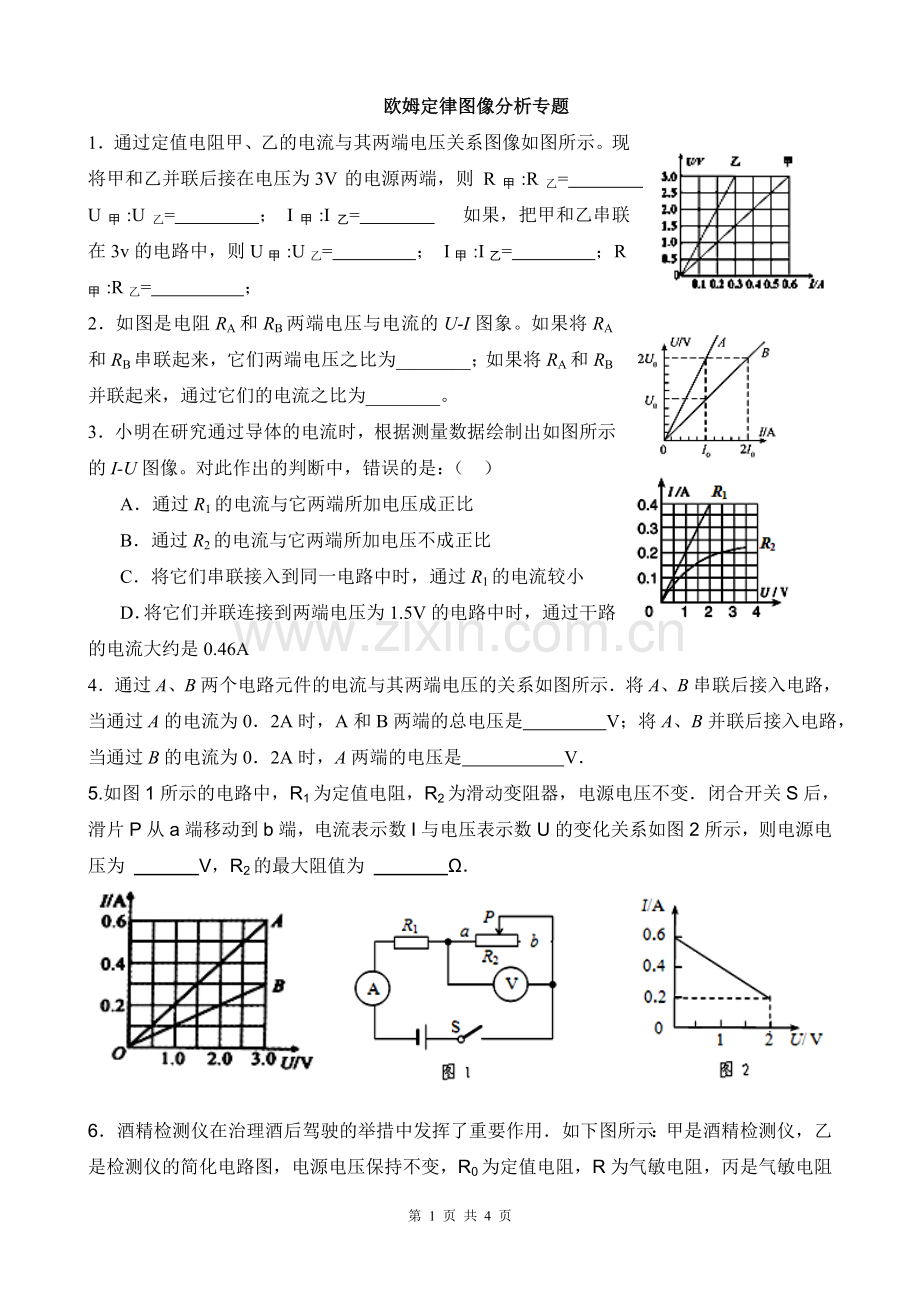

1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端，则 R甲 :R乙= ；U甲 :U乙= ； I甲 :I乙= 如果，把甲和乙串联在3v的电路中，则U甲 :U乙= ； I甲 :I乙= ；R甲 :R乙= ；
2．如图是电阻RA和RB两端电压与电流的U-I图象。如果将RA和RB串联起来，它们两端电压之比为________；如果将RA和RB并联起来，通过它们的电流之比为________。
3．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：（ ）
A．通过R1的电流与它两端所加电压成正比
B．通过R2的电流与它两端所加电压不成正比
C．将它们串联接入到同一电路中时，通过R1的电流较小
D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A
4．通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是 V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是 V．
5.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图2所示，则电源电压为 V，R2的最大阻值为 Ω．

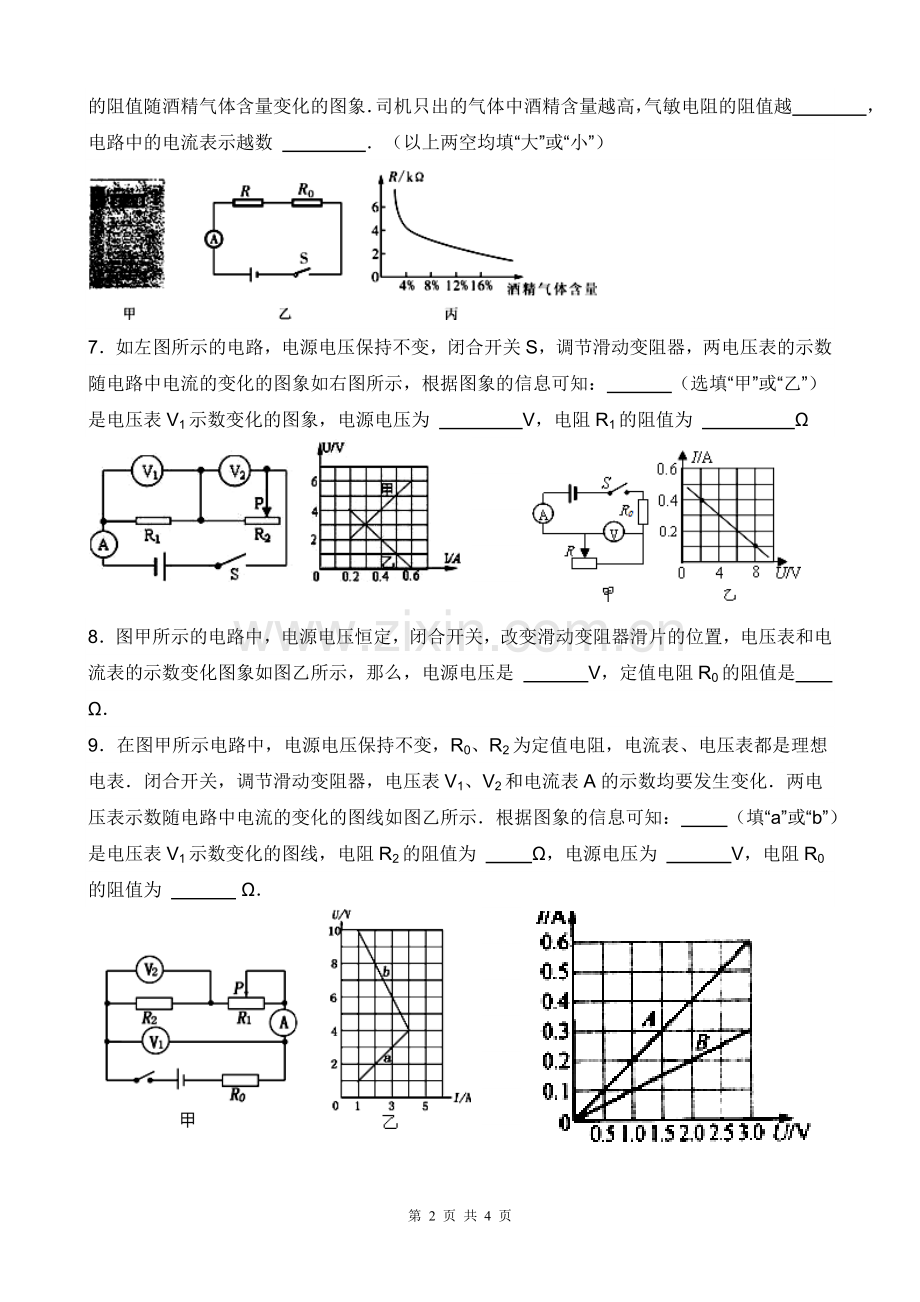

6．酒精检测仪在治理酒后驾驶的举措中发挥了重要作用．如下图所示：甲是酒精检测仪，乙是检测仪的简化电路图，电源电压保持不变，R0为定值电阻，R为气敏电阻，丙是气敏电阻的阻值随酒精气体含量变化的图象．司机只出的气体中酒精含量越高，气敏电阻的阻值越 ，电路中的电流表示越数 ．（以上两空均填“大”或“小”）

7．如左图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如右图所示，根据图象的信息可知： （选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为 V，电阻R1的阻值为 Ω

8．图甲所示的电路中，电源电压恒定，闭合开关，改变滑动变阻器滑片的位置，电压表和电流表的示数变化图象如图乙所示，那么，电源电压是 V，定值电阻R0的阻值是 Ω．
9．在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知： （填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为 Ω，电源电压为 V，电阻R0的阻值为  Ω．

10．两个电阻A和B中的电流与其两端电压的关系如图所示，由图可知电阻B的阻值是 Ω；将A和B串联后接在由2节干电池串联组成的电源两端，则电源电压是 V，电路接通后通过A和B的电流是 A．
11．有一种亮度可以调节的小台灯，其电路如图1．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图2．由图可知：灯泡的电阻随加在灯泡两端电压的增大而 ，原因是 。当灯泡正常发光时，灯丝的电阻为 Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是 V，滑动变阻器R连人电路的阻值是 Ω．
12．如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是 V，定值电阻R的阻值是 Ω．

13．如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U-I图象．小明利用R1、R2两个电阻设计了如图乙所示的实验电路，此时，电流表示为0.6A，则：（1）R1的阻值等于 ；
（2）在图乙的实验中R2的阻值为
（3）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是
14．如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线，如图乙所示．
（1）随着电路中电流的增大，电压表V1的示数U1 ，电压表V2的示数U2 ；（选填“减小”或“增大”）
（2）在U-I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是 Ω；
（3）请根据图象求电源电压U是 ，定值电阻R0的阻值是 ．

15．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是 V，电阻R2的阻值是 Ω，电阻R2的I-U图象是丙图中的 （填“a”或“b”）

16．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6A的电流表改装而成），滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，

（1）R0的作用是 ，当油箱油面下降时，油量表的示数将变  ．
（2）油箱装满汽油时，油量表示数为最大值（即电流表达到最大值，此时，滑动变阻器的触头在某一端），求R0的阻值．
（3）当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？
（4）改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．
