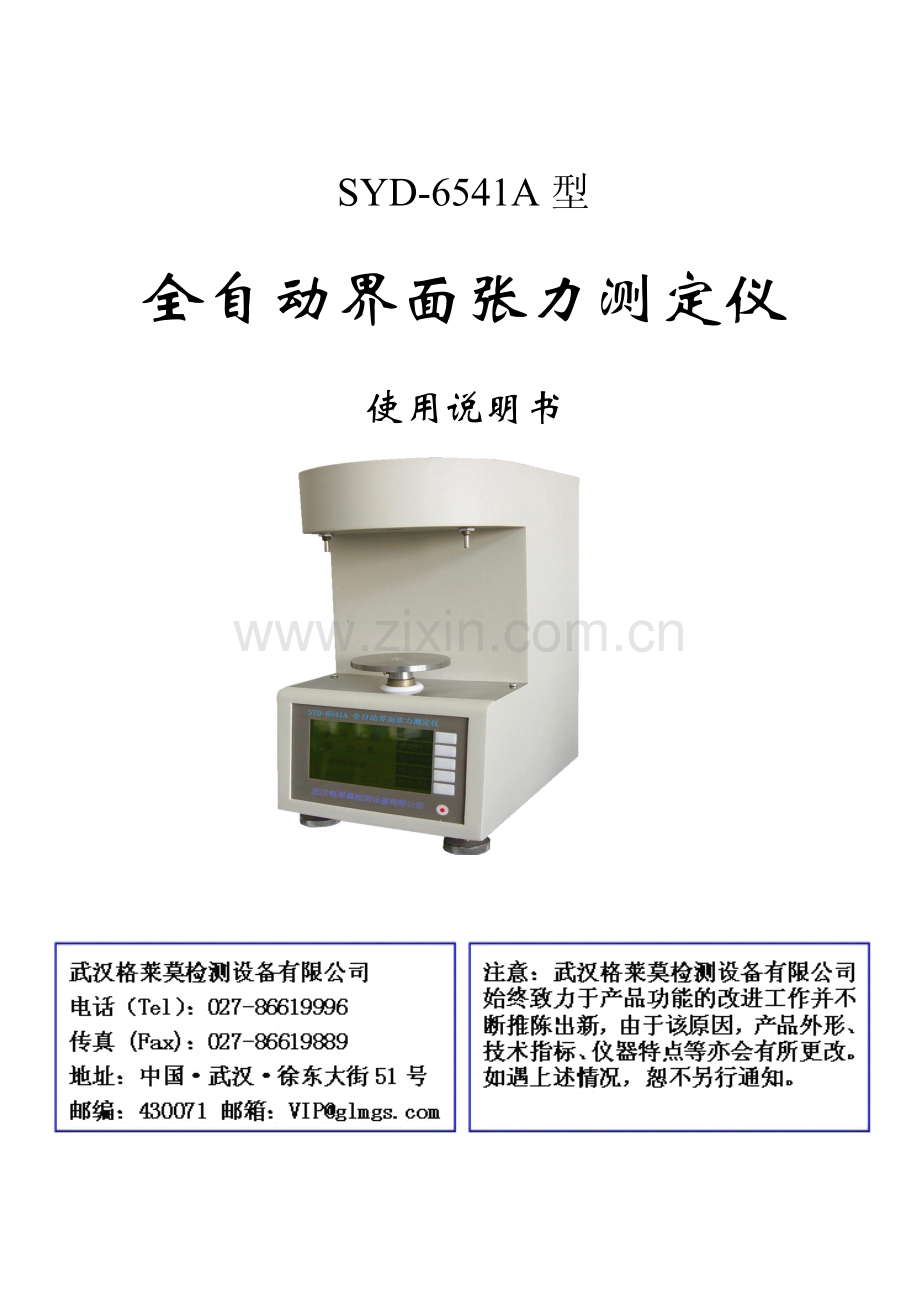

SYD-6541A全自动界面张力测定仪.pdf

SYD-6541A 型全自动界面张力测定仪使用说明书1目目目目录录录录一、概述2二、技术参数与规格2三、工作原理3四、结构及部件说明3五、安装与水平调整4六、仪器操作4七、仪器显示结果计算依据7八、注意事项及故障分析8九、仪器成套及技术文件9本仪器为精密试验仪器，请务必详阅说明书，谨慎操作！2一、概述一、概述一、概述一、概述SYD-6541A 型全自动界面张力测定仪是按照中华人民共和国标准 GB/T6541-86（1991）石油产品油对水界面张力测定法（圆环法）所规定的要求设计制造的，适用于测量非平衡条件下测量矿物油与水的界面张力（液一液相界面），也可以测量各种液体的表面张力（液一气相界面）。本仪器采用大屏幕点阵液晶显示，全汉字菜单提示的无标识按键，自动化程度高，工作可靠，重复性好，操作简单，只需开机后按菜单提示操作，便可完成全部试验。本仪器具有自动温度补偿、时钟控制、掉电存储、打印、自动平均值计算；冗余设计的RS232接口可实现与计算机通讯及联机操作，也可直接将测试结果传输至掌上电脑，实现测试结果的分析等功能，是目前国内进行石油产品油对水界面张力测定的理想仪器。二、技术参数与规格二、技术参数与规格二、技术参数与规格二、技术参数与规格1、显示方法：具有背光功能的大屏幕点阵液晶显示，汉字菜单提示，汉字菜单中汇编入 GB6541 标准中全部试验和计算内容。2、按键：在汉字菜单提示下的无标识按键。3、测量范围：电力用绝缘油(2100)毫牛顿/米；其他石油产品(2200)毫牛顿/米。4、灵 敏 度：0.1 毫牛顿/米。5、准 确 度：0.1 毫牛顿/米。6、分 辨 率：0.1 毫牛顿/米。7、重 复 性：0.3%。8、适用温度：(1030)（典型值：25）。9、适用湿度：(2075)%RH。10、电源：AC220V5%50Hz。11、功率：不大于 100W。12、外形尺寸：185 260 360。13、重量：15。3三、工作原理三、工作原理三、工作原理三、工作原理本仪器所采用的工作原理是：将高频感应微小位移动自动平衡测量系统应用到扭力天平中去。即作用到铂环上的力发生改变时，与铂环所连接的平衡杆在两个涡流探头中产生位移，使两个涡流探头中产生的电感量发生变化，由此引起差动变压器失去平衡，随之电路中差动放大器的输入信号也失去平衡，经放大器放大后输出一随铂环受力变化而变化的电信号，此信号送到微处理机中进行处理，并按国标 GB/T6541 自动计算出被测试样的实际张力值。四、结构及部件说明四、结构及部件说明四、结构及部件说明四、结构及部件说明整机结构见图 1 所示。1、大屏幕液晶显示器8、无标识按键2、样品杯：用于盛被测试样9、背光键3、零点微调10、机脚：调整仪器水平4、满量程微调11、打印机、计算机接口5、环架杆12、熔丝盒1A 熔丝6、铂环：测量试样用13、电源开关7、样品托盘14、电源插座4图 1五、安装与水平调整五、安装与水平调整五、安装与水平调整五、安装与水平调整服务热线：027-8661999613545068882把主机放在无空气对流的稳定平台上，按图 2 所示，拧下仪器后侧两个固定螺钉，取下上顶板，按图 3 所示的位置安装好控制磁铁、环架杆、铂环（铂环先与环架杆插装完毕，置酒精灯外焰部灼烧洁净后，方可安装。注意：手不可触及灼烧洁净的铂环）。调整三个机脚使样品盘上水准泡处于中心，最后将上顶板放回原处，并用螺针固定好。图 2图 3六、仪器操作六、仪器操作六、仪器操作六、仪器操作接通电源后，仪器进入如图 4 所示的液晶屏显示界面。每一菜单右侧所指示的无标识按键即为菜单指示功能键。51、砝码标定：按指示功能键进入下级菜单。图 5 观察显示界面下部“仪表读数”的四位数，在保证铂环灼烧洁净的条件下用“零点微调”（图 1 中 3）微调至 00010010 之间（最佳值 0005）。注：仪表菜单显示的“原标定值”是生产厂家制造本仪器时的生产标定值。用户在使用仪器之前此项可不必做。特殊情况，如用户怀疑本仪器精度不足，可按菜单提示操作，进行砝码标定（见图 5）。每档仪器标定值与原标定值在10 个 A/D 数值之内，说明本仪器在正常状态。按“退出”键退回主菜单。2、参数设定：按指示功能键进入下级菜单 上密度（轻液密度）：上密度是指需要测量的界面之上的物质的密度。例如：测量的是一种液体与空气的界面的张力值，则上密度是空气的密度值，为零；测量的是两种液体之间的界面张力值，则上密度是上面一种液体的密度值。按“换行”或“跳格”键移动光标，按“增加”或“减少”键输入密度值，输入后数据将会自动确认。下密度（重液密度）：下密度是指需要测量的界面之下的液体的密度。按“换6行”或“跳格”键移动光标，按“增加”或“减少”键输入密度值。工作温度：按“换行”或“跳格”键移动光标，按“增加”或“减少”键输入当前工作温度，输入后数据将自动确认。在进行纯水标定时该参数作为自动温度补偿的依据。参数设定完毕后按“退出”键退回上级菜单。3、纯水标定 准备工作（执行国标 BG/T6541 第 4.1 条）用石油醚清洗样品杯，接着分别用丙酮和水清洗，再用热的铬酸洗液浸洗，以除去油污，最后用水及蒸馏水冲洗干净，如果样品不是立即使用，应将其倒置于一块干净的布上，用石油醚清洗铂环，再用丁酮漂洗，然后在酒精灯的氧化焰中加热。注意：取铂环和安装铂环时一定要关掉仪器电源，安装好铂环后，再使铂环每一部分都在同一平面上（见图 6）。图 6 按指示功能键进入下级菜单。根据菜单提示操作，在标定中如需暂停请按“暂停”键，如需继续标定，请按“继续”键。服务热线：027-8661999613545068882 根据国标 GB/T6541 第 5.3 条规定，纯水标定数值应在 7172 毫牛顿/米之间，如出现差异，请重复本说明书“第六、1、（1）条”和“第六、3、（1）条”，并在酒精灯上灼烧铂环至洁净。纯水标定合格后按“退出”键退回上级菜单。4、样品测试 按指示功能键进入下级菜单提示操作。测试结果如需存储，按“存储”键，7该测试结果将作为国标 GB/T6541 第 8 条报告值的计算依据。第二次试样做完后如需存储，按“储存”键后，出现“报告”键提示，如需报告值，请按“报告”键。仪器将自动计算和显示本次试验报告值，并同时出现“打印”“转发”键提示。报告值如需传输至微机、笔记本电脑或掌上电脑，联机后，请按“转发”键。按“退出”键退回上级菜单。5、时间调整：按指示功能键进入下级菜单。按菜单提示高速时间。按“退出”键退回上级菜单。七、仪器显示结果计算依据七、仪器显示结果计算依据七、仪器显示结果计算依据七、仪器显示结果计算依据试样的界面张力（毫牛顿/米）按式=MF式中：M显示器第一次所显示的数值 mN/m；F系数，按式（2）计算。式中：o-水在 25时的密度（g/ml）。1-试样在 25时的密度（g/ml）。P-常数，按式（3）计算。o-铂环的平均半径（mm）。1 一铂丝的半径（mm）。服务热线：027-8661999613545068882八、注意事项及故障分析八、注意事项及故障分析八、注意事项及故障分析八、注意事项及故障分析（一）（一）（一）（一）注意事项注意事项注意事项注意事项1、使用本仪器前应仔细阅读使用说明书。2、仔细阅读中华人民共和国标准 GB/T6541-86（1991）石油产品油对水界面张力测定法（圆环法），了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。3、按标准所规定的要求,准备好试验用的各种试验器具、材料等。84、检查本仪器的工作状态,使其符合说明书所规定的工作环境和工作条件。5、仪器安装在无空气对流、无震动的环境中。6、检查本仪器的工作电源，必须有良好的接地线，仪器外壳必须处于良好的接地状态。7、铂金环容易变形，应轻拿轻放。8、长时间不用仪器，请将样品托盘降至最低，取下铂金环单独存放。9、一般情况下，请不要对“砝码标定”中的原厂家标定值进行修改。10、试验环境应在被测样品对应的国家标准要求的环境中进行，“参数设定”中的“工作温度”是指试验时的环境温度。11、在测量两种液体间的界面张力时，上面液体的量应足够大而保证铂金环破膜时是在上面液体中。（二）常见故障分析（二）常见故障分析（二）常见故障分析（二）常见故障分析1、纯水标定结果偏小原因一：铂金环不洁净。在酒精灯火焰上重新灼烧。原因二：样品杯不洁净。用洗洁净清洗后，用纯水冲洗，再用 95以上的纯水反复冲洗 34 遍。原因三：标定值漂移。在砝码标定中，调整零点微调电位器，使仪表读数 在00010010 之间。按继续键，放置一纸片在铂金环上，调整纸片重量，使仪表读数与原来纸片标定值尽量吻合。按继续至标定 1.1 克（102A 为 2.2 克）砝码时的界面，取1.1 克砝码放在纸片上，调整满量程微调电位器，使仪表读数与原来标定值尽量吻合，然后退出。注意：此过程中请不要按标定键。2、多次纯水标定时，结果漂移较大原因：环境不同，电路产生漂移。开机一段时间后再进行调整零点、纯水标定、样品测试。3、测量两液体界面时，铂金环破膜不出结果原因：上面液体厚度不够,适当加量上面液体。4、其他不常见的、或无法解决的故障请联系我们解决。警告：仪器发生故障时应立即切断电源，待仪器完全冷却后，请专业人员检修并9排除故障后方可继续使用，防止发生意外！九、仪器成套及技术文件九、仪器成套及技术文件九、仪器成套及技术文件九、仪器成套及技术文件1、仪器成套序 号名称数量备注1SYD-6541A 型全自动界面张力测定仪（主机）1 台2控制磁铁1 个3环架杆1 个4铂环1 个装于木盒内5试样杯1 个6砝码1g1 个100mg1 个200mg2 个500mg1 个7电源线1 根2、技术文件 使用说明书1 份 产品合格证书1 份 产品保修卡1 份检 验员：包装员：年月日年月日
