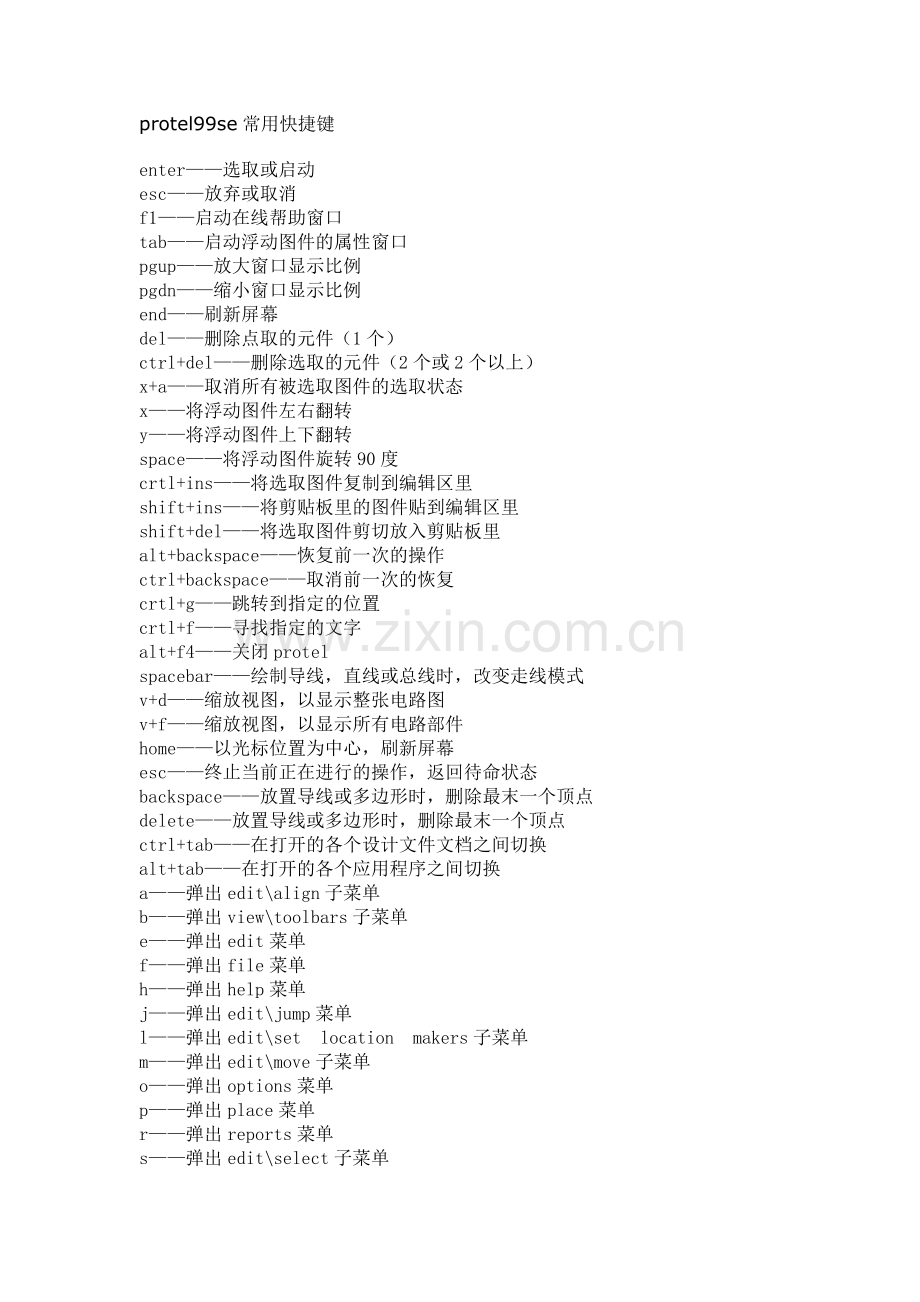

protel99se常用快捷键 enter——选取或启动 esc——放弃或取消 f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口 pgup——放大窗口显示比例 pgdn——缩小窗口显示比例 end——刷新屏幕 del——删除点取的元件（1个） ctrl+del——删除选取的元件（2个或2个以上） x+a——取消所有被选取图件的选取状态 x——将浮动图件左右翻转 y——将浮动图件上下翻转 space——将浮动图件旋转90度 crtl+ins——将选取图件复制到编辑区里 shift+ins——将剪贴板里的图件贴到编辑区里 shift+del——将选取图件剪切放入剪贴板里 alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复 crtl+g——跳转到指定的位置 crtl+f——寻找指定的文字 alt+f4——关闭protel spacebar——绘制导线，直线或总线时，改变走线模式 v+d——缩放视图，以显示整张电路图 v+f——缩放视图，以显示所有电路部件 home——以光标位置为中心，刷新屏幕 esc——终止当前正在进行的操作，返回待命状态 backspace——放置导线或多边形时，删除最末一个顶点 delete——放置导线或多边形时，删除最末一个顶点 ctrl+tab——在打开的各个设计文件文档之间切换 alt+tab——在打开的各个应用程序之间切换 a——弹出edit\align子菜单 b——弹出view\toolbars子菜单 e——弹出edit菜单 f——弹出file菜单 h——弹出help菜单 j——弹出edit\jump菜单 l——弹出edit\set location makers子菜单 m——弹出edit\move子菜单 o——弹出options菜单 p——弹出place菜单 r——弹出reports菜单 s——弹出edit\select子菜单 t——弹出tools菜单 v——弹出view菜单 w——弹出window菜单 x——弹出edit\deselect菜单 z——弹出zoom菜单左箭头——光标左移1个电气栅格 shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格 shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格 shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格 shift+下箭头——光标下移10个电气栅格 ctrl+1——以零件原来的尺寸的大小显示图纸 ctrl+2——以零件原来的尺寸的200%显示图纸 ctrl+4——以零件原来的尺寸的400%显示图纸 ctrl+5——以零件原来的尺寸的50%显示图纸 ctrl+f——查找指定字符 ctrl+g——查找替换字符 ctrl+b——将选定对象以下边缘为基准，底部对齐 ctrl+t——将选定对象以上边缘为基准，顶部对齐 ctrl+l——将选定对象以左边缘为基准，靠左对齐 ctrl+r——将选定对象以右边缘为基准，靠右对齐 ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列 ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列 ctrl+shift+h——将选定对象在左右边缘之间，水平均布 ctrl+shift+v——将选定对象在上下边缘之间，垂直均布 f3——查找下一个匹配字符 shift+f4——将打开的所有文档窗口平铺显示 shift+f5——将打开的所有文档窗口层叠显示 shift+单左鼠——选定单个对象 crtl+单左鼠，再释放crtl——拖动单个对象 shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向在布PCB时，点中元件，按L按，就是换层。 protel99se常用快捷键 (2011-10-12 12:33) 分类： protel 常用快捷键 P/P 画元件引脚 P/A 画弧线 P/L 画直线 P/R 画矩形 T/C 创建一个新的元器件 T/R 删除原理图元件库浏览器窗口中选中的元器件 T/E 为原理图元件库中选中的元器件重命名 T/W 为原理图元件库中选中的元器件创建一个子件 T/T 删除原理图元件库中选中的元器件子件二、原理图绘制常用快捷键 Ctrl + 空格键重复上一次操作 Alt + 空格键取消上一次操作 PageUP 以光标当前位置为中心进行放大 Ctrl + PageDown 显示所有图件 PageDown 以光标当前位置为中心进行缩小 End 或 V/R 刷新工作区 Shift + ← 光标以十倍锁定栅格的尺寸为单位左移 Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移 Shift + → 光标以十倍锁定栅格的尺寸为单位右移 Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移 Shift + Insert 粘贴 Ctrl + Insert 复制 Shift ＋ Delete 剪切 Ctrl + Delete 删除 Ctrl + F 查找元件 P/P 放置元件 P/W 画连线 P/B 画总线 P/U 画总线分支线 P/J 放置电路接点 P/O 放置电源或地 P/N 放置网络标号三、 PCB 库元件制作常用快捷键 PageUP 以光标当前位置为中心进行放大 Ctrl + PageDown 显示所有图件 PageDown 以光标当前位置为中心进行缩小 End 或 V/R 刷新工作区 Shift + ← 光标以十倍锁定栅格的尺寸为单位左移 Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移 Shift + → 光标以十倍锁定栅格的尺寸为单位右移 Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移 Ctrl + Delete 删除选中的 P/A 放置弧线 P/F 进行填充 P/P 放置焊盘 P/S 放置字符串 P/T 放置线段 P/V 放置过孔 T/C 创建一个新的元件 T/R 删除浏览器窗口中选中的元件 T/E 对浏览器窗口中选中的元件重命名四、PCB 设计布线常用快捷键 L 打开Document(设计)\Options(选项)对话框中的Layers 标签 Q 或 V/U 公制/英制尺寸单位切换 G 锁定栅格大小的选择设置 Ctrl + G 锁定栅格大小的输入设置 PageDown 或 PageUP 缩放画面 Ctrl + PageDown 画面最小化 Ctrl + PageUP 画面最大化 Shift + PageDown 以10%为步距进行画面缩小 Shift + PageUP 以10%为步距进行画面放大 Alt + 空格键取消上一次操作 Ctrl + 空格键重复上一次操作 Ctrl + Delete 删除选中的 + 或－切换工作层 + 或－切换到后一个或前一个工作层 ↑ 或 ↓ 垂直移动1个锁定栅格的尺寸 Shift +↑ 或 Shift + ↓ 垂直移动10个锁定栅格的尺寸 ← 或 → 水平移动1个锁定栅格的尺寸 Shift + ← 或 Shift + → 水平移动10 个锁定栅格的尺寸选择全部： S+A 单选目标： S+T 区域内选择： S+I 区域外部选择 S+O 选择网络 S+N 选择相同连接 S+P 重复布线选择 S+C （相同的地方就可以使用此功能，比如布多片SDRAM时）选择某层面上的线 S+Y 选择所有锁定目标 S+K 撤销选择所有目标 X+A 满屏当前视图 V+F 选择区域放大视图 V+A 放大视图 PageUP 缩小视图 PageDown 查找原坐标点 J+A 查找元件 J+C 查找网络 J+N PCB属性 O+D PCB选项 L PCB层堆管理 O+K 网络管理 O+E 添加网络类 O+C 放导线 P+T 放元件 P+C 复制 Ctrl+C 粘贴 Ctrl+V 切换单位 Q 改变网格 G 切换走线角度 SHIFT+空格以走线端点移动 M+E 打断走线移动 M+B 撤销所有布线 U+A 撤销单一网络布线 U+N 撤销线段连接 U+C 1．使用各个菜单，如 FILE，可用：ALT+F 2．全选：S+A 3．不选: X+A 4．全屏：V+F 5．部分查看：V+A 6．删除部分元件：E+D 7．COPY:E+C 8．PASTE:E+P 9．查找元件：CTRL+F 10．选择相同网络：S+N PROTELL99SE-PCB: 1．全选：S+A 2.。不选: X+A 3．全屏：V+F 4．查找元件：J+C 5．选择相同网络:S+N 6．选择相同物理连接：S+P 7．PCB 属性：O+D 8．PCB 层设置：L 9．添加 PCB 层：O+K 10．放导线：P+T 11.放元件：P+C 12: COPY:E+C 13．PASTE:E+P 14．切换测量单位：Q 15：切换网格：G 16．切换走线角度：SHIFT+空格 17.以走线端点移动:M+E 18：打断走线移动：M+B Protel99SE快捷键大全 Protel 99 SE快捷键大全一、常用键 Enter——选取或启动 Esc——放弃或取消 F1——启动在线帮助窗 Tab——启动浮动图件的属性窗口 Page Up——放大窗口显示比例 Page Down——缩小窗口显示比例 End——刷新屏幕 Del——删除点取的元件（1个） Ctrl+Del—删除选取的元件（2个或2个以上） X+A——取消所有被选取图件的选取状态 X——将浮动图件左右翻转 Y——将浮动图件上下翻转 Space——将浮动图件旋转90度 Crtl+Ins——将选取图件复制到编辑区里 Shift+Ins——将剪贴板里的图件贴到编辑区里 Shift+Del——将选取图件剪切放入剪贴板里 Alt+Backspace——恢复前一次的操作 Ctrl+Backspace——取消前一次的恢复 Crtl+G——跳转到指定的位置 Crtl+F——寻找指定的文字 Alt+F4——关闭 spacebar——绘制导线，直线或总线时，改变走线模式 V+D——缩放视图，以显示整张电路图 V+F——缩放视图，以显示所有电路部件 P+P--放置焊盘(PCB) P+W--放置导线(原理图) P+T--放置网络导线(PCB) Home——以光标位置为中心，刷新屏幕 Esc——终止当前正在进行的操作，返回待命状态 Backspace——放置导线或多边形时，删除最末一个顶点 Delete——放置导线或多边形时，删除最末一个顶点 Ctrl+Tab——在打开的各个设计文件文档之间切换 Alt+Tab——在打开的各个应用程序之间切换 A——弹出Edit\Align子菜单 B——弹出View\Toolbars子菜单 E——弹出Edit菜单 F——弹出File菜单 H——弹出Help菜单 J——弹出Edit\Jump菜单 L——弹出Edit\Set Location Makers子菜单 M——弹出Edit\Move子菜单 O——弹出Options菜单 P——弹出Place菜单 R——弹出Reports菜单 S——弹出Edit\Select子菜单 T——弹出Tools菜单 V——弹出View菜单 W——弹出Window菜单 X——弹出Edit\Deselect菜单 Z——弹出Zoom菜单左箭头——光标左移1个电气栅格 Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格 Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格 Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格 Shift+下箭头——光标下移10个电气栅格 Ctrl+1——以零件原来的尺寸的大小显示图纸 Ctrl+2——以零件原来的尺寸的200%显示图纸 Ctrl+4——以零件原来的尺寸的400%显示图纸 Ctrl+5——以零件原来的尺寸的50%显示图纸 Ctrl+F——查找指定字符 Ctrl+G——查找替换字符 Ctrl+B——将选定对象以下边缘为基准，底部对齐 Ctrl+T——将选定对象以上边缘为基准，顶部对齐 Ctrl+L——将选定对象以左边缘为基准，*左对齐 Ctrl+R——将选定对象以右边缘为基准，*右对齐 Ctrl+H——将选定对象以左右边缘的中心线为基准，水平居中排列 Ctrl+V——将选定对象以上下边缘的中心线为基准，垂直居中排列 Ctrl+shift+H——将选定对象在左右边缘之间，水平均布 Ctrl+shift+V——将选定对象在上下边缘之间，垂直均布 F3——查找下一个匹配字符 Shift+F4——将打开的所有文档窗口平铺显示 Shift+F5——将打开的所有文档窗口层叠显示 Shift+单左鼠——选定单个对象Crtl+单左鼠，再释放 Crtl——拖动单个对象 Shift+Ctrl+左鼠——移动单个对象按 Ctrl后移动或拖动——移动对象时，不受电器格点限制按 Alt后移动或拖动——移动对象时，保持垂直方向按 Shift+Alt后移动或拖动——移动对象时，保持水平方向 Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档 F1……….打开帮助文件 Left_Click………..改变图件的焦点位置(按住鼠标左键移动) Left_Dbl_Click……….改变对象属性(双击饭票左键) Ctrl+Delete……….删除选中的图件 Ctrl+Insert或Ctrl+C……….复制 ↑/↓←/→……….光标移动一个锁定栅格的尺寸 Shift+Delete或Ctrl+C……….剪切 Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动 Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键，然后单击图件可恢复原状) Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作 Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件 PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放 Home……….将光标当前位置放到工作区中心 End或V/R……….刷新工作区二、原理图绘制常用快捷键； Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐 Ctrl+L或Ctrl+R……….使一组图件向左或右对齐 Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐 Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动) F2………改变图件的焦点位置(先选中图形再按F2) Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线，然后进行移动) Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl，单击信号线，同时按住鼠标不放) Ctrl+G……….查找和替换 F3……….查找下一个项目 Ctrl+F……….查找项目 Ctrl+ Home……….使光标回到文档的原点上 Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和 Ctrl，用鼠标左键单击图件然后对图件进行移动) Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示 P/P：放置组件 P/W：画联机 P/B：画总线 P/U：画总线分支线 P/J：放置电路接点 P/O：放置电源或地 P/N：放置网络标号三、PCB常用快捷键； Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动) Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl，同时按住鼠标左键进行移动) Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键) Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住 Shift 和Ctrl，然后单击鼠标左键) Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl，同时按住鼠标左键不放进行调整) Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置 Left__Dbl__Click……….改变单个图件(双击鼠标左键) Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl，同时单击鼠标左键) Shift+E……….文档的参数选择 L……….文文件的参数选择(打开Document Options对话框中的Layers标签) Q……….文档的参数选择(公制/英制尺寸单位切换) G……….锁定栅格大小的选择设置 Alt+Insert……….粘贴 Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上 Ctrl+M……….测量距离 Ctrl+H……….选择图件 Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具) Ctrl+O……….参数选择设置 Shift+S……….参数选择设置(同时按住Shift和S，能显示单个工作层的图件，再按一次即可恢复) Shift+R………. 参数选择设置(可改变交互式路径的模式) Ctrl+G……….锁定栅格大小的输入设置 Ctrl+U……….取消上一次操作 Ctrl+Z……….对图形进行区域放大 End……….刷新工作区 Right__Hold__Down……….对图件进行平移(按住鼠标左键不放) Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化 Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放 *：切换工作层面 +或-：切换到后一个或前一个工作层 P/A：放置圆心弧 P/C：放置组件 P/D：放置尺寸标注 P/E：放置边沿弧 P/F：进行填充 P/G：放置多边形覆铜 P/O：放置坐标 P/P：放置焊盘 P/S：放置字符串 P/T：放置线段 P/V：放置过孔四、原理图常用快捷键； P/A：画圆心弧 P/L：画直线 P/P：画组件引脚 P/R：画矩形 T/C：创建一个新组件 T/E：为原理图组件库浏览器窗口中选中的元器件重新命名 T/R：删除原理图组件库浏览器窗口中选中的器件 T/T：删除原理图组件库浏览器窗口中选中的器件的子件 T/W：为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB组件库常用快捷键； P/A：放置弧线 P/F：进行填充 P/P：放置焊盘 P/S：放置字符串 P/T：放置线段 P/V：放置过孔 T/C：创建一个新组件 T/E：对浏览器窗口中选中的元器件重新命名 T/R：删除浏览器窗口中选中的器件 PCB VF:显示整块PCB图 L:PCB层面属性 TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查 TP:整块PCB参数设定 DS:PCB更新原理图 DR:布线前参数设定 PG:铺铜 DE:添加网络 DM:选择机械层 RM:测量距离 AS:自动布线 EME:拖动线 EMV修改铺铜 UN:撤销一条网络走线 TM:清出错误 XT:连续选中元件 DK:增加层面 MV:修改铺铜 SA:全选 UA:撤消所有网络走线 Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔 XA 取消选中 TP 工具选项 SP 选择连接的铜层 ZA 显示整个PCB JL X、Y轴命令 ED 删除 CTRL+C或SHIFT+DELETE 复制 CTRL+V或SHIFT+INSERT 粘贴 CTRL+DELETE 清除 L或DO或OL PCB层面属性点住元件或图层按 X 可以水平翻转点住元件或图层按 Y 可以垂直翻转 +或- 可切换层面 PAGEUP 放大 PAGEDOEN 缩小 DR 布线规则设置
