7.8气液分离器
7.8.1概述
气液分离器的作用是将气液两相通过重力的作用进行气液的分离。
7.8.2设计步骤
(1) 立式丝网分离器的尺寸设计
1) 气体流速()的确定
气体流速对分离效率是一个重要因素。如果流速太大,气体在丝网的上部将把液滴破碎,并带出丝网,形成“液泛”状态,如果气速太低,由于达不到湍流状态,使许多液滴穿过丝网而没有与网接触,降低了丝网的效率。气速对分离效率的影响见下图:
图7-69 分离效率与气速的关系图
2) 计算方法
式中为与丝网自由横截面积相关的气体流速,
、为分别为液体和气体的密度,
为常数,通常

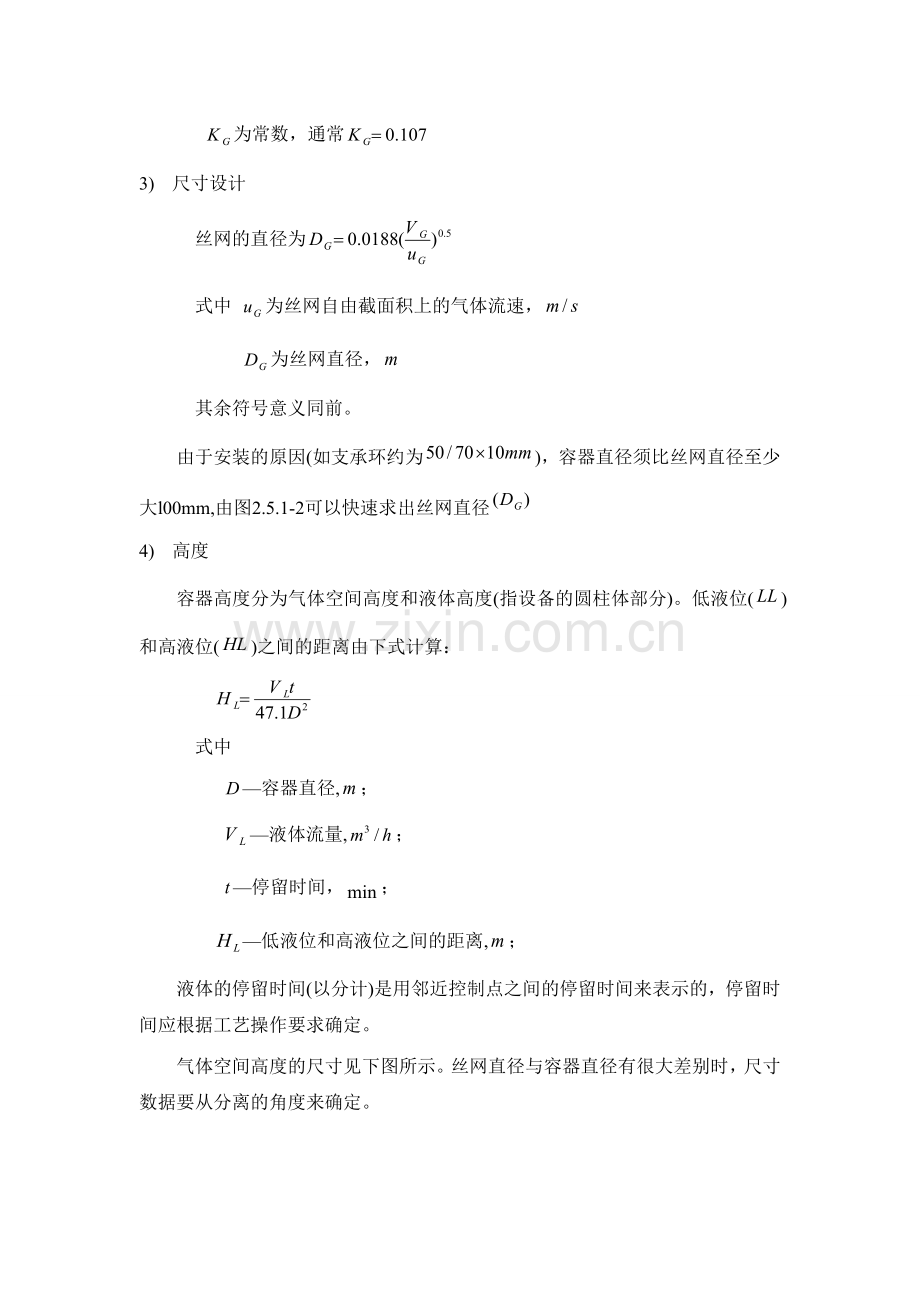

3) 尺寸设计
丝网的直径为
式中 为丝网自由截面积上的气体流速,
为丝网直径,
其余符号意义同前。
由于安装的原因(如支承环约为),容器直径须比丝网直径至少大l00mm,由图2.5.1-2可以快速求出丝网直径
4) 高度
容器高度分为气体空间高度和液体高度(指设备的圆柱体部分)。低液位()和高液位()之间的距离由下式计算:
式中
—容器直径,;
—液体流量,;
—停留时间,;
—低液位和高液位之间的距离,;
液体的停留时间(以分计)是用邻近控制点之间的停留时间来表示的,停留时间应根据工艺操作要求确定。
气体空间高度的尺寸见下图所示。丝网直径与容器直径有很大差别时,尺寸数据要从分离的角度来确定。
图7-70 立式丝网分离器
5) 接管直径
① 入口管径
两相混合物的人口接管的直径应符合下式要求
式中
——接管内两相流速,;
——气相密度,;
由此导出
式中
——接管直径,;
——液体体积流量,;
——气体体积流量,;
其余符号意义同前。
由接管直径的确定图可以快速求出接管直径,图如下
图7-71 接管直径确定图
② 出口管径
液体、气体的出口接管的直径,不得小于连接管道的直径。液体出口接管可以用小于等于lm/s的流速来设计。气体出口流速取决于气体密度,密度小时,最大出口流速。密度大时,选用较小的气体出口流速。任何情况下,较小的气体出口流速有利于分离。
6) 丝网装配
除考虑经济因素外,还应考虑工作温度、容器材料以及丝网本身的耐久性。采用聚丙烯或聚乙烯丝网时,应注意产生碳氢化合物的影响;采用聚四氟乙烯或不锈钢丝网时应考虑其受温度的限制;铝制容器内不能采用蒙乃尔丝网;在有水滴存在的条件下,钢制容器内不能采用铝制丝网。
7.8.3设计示例 —— 加氢产物气液分离罐
加氢产物气液分离罐的进料物流信息为:
,
计算可得
则
故选择直径
立式丝网分离器的总长度为:
代入数据可得
选择标准椭圆封头,曲面高度为250,直边高度为25
计算可知:
由图可读出
根据的数据计算可知
由此导出
故入口管的直径为
7.8.4 加氢分离罐筒体与封头的校核
这里采用SW6-1998进行分离罐的强度计算,封头采用标准椭圆封头,校核数据如下:
表7-20 内筒体内压计算
内筒体内压计算
计算单位
压力容器专用计算软件
计算条件
椭圆封头简图
计算压力 Pc
2.00
MPa
设计温度 t
45.00
℃
内径 Di
1000.00
mm
曲面高度 hi
550.00
mm
材料
0Cr19Ni9 (板材)
设计温度许用应力[s]t
137.00
MPa
试验温度许用应力[s]t
137.00
MPa
试验温度下屈服点
205.00
MPa
钢板负偏差 C1
0.80
mm
腐蚀裕量 C2
3.00
mm
焊接接头系数f
1.00
厚度及重量计算
计算厚度
mm
有效厚度
de = dn - C1- C2=8.20
mm
最小厚度
dmin = 3.30
mm
名义厚度
dn = 12.00
mm
重量
524.09
Kg
压力试验时应力校核
压力试验类型
液压试验
试验压力值
PT = 1.25P=1.0000(或由用户输入)
MPa
压力试验允许通过
的应力水平 [s]t
MPa
试验压力下
圆筒的应力
[s]t == 61.48
MPa
校核条件
校核结果
合格
压力及应力计算
最大允许工作压力
MPa
设计温度下计算应力
MPa
[s]tf
137.00
MPa
校核条件
[s]tf ≥st
结论
合格
表7-21 内压椭圆上封头校核
上封头校核计算
计算单位
压力容器专用计算软件
计算条件
椭圆封头简图
计算压力 Pc
2.00
MPa
设计温度 t
45.00
℃
内径 Di
1000.00
mm
曲面高度 hi
250.00
mm
材料
0Cr19Ni9 (板材)
设计温度许用应力[s]t
137.00
MPa
试验温度许用应力[s]t
137.00
MPa
钢板负偏差 C1
0.80
mm
腐蚀裕量 C2
3.00
mm
焊接接头系数f
1.00
厚度及重量计算
形状系数
计算厚度
mm
有效厚度
de = dn - C1- C2= 8.20
mm
最小厚度
dmin =2.00
mm
名义厚度
dn = 12.00
mm
结论
满足最小厚度要求
重量
109.12
Kg
压 力 计 算
最大允许工作压力
MPa
结论
合格
表7-22 内压椭圆下封头校核
下封头校核计算
计算单位
压力容器专用计算软件
计算条件
椭圆封头简图
计算压力 Pc
2.00
MPa
设计温度 t
45.00
℃
内径 Di
1000.00
mm
曲面高度 hi
250.00
mm
材料
0Cr19Ni9 (板材)
设计温度许用应力 [s]t
137.00
MPa
试验温度许用应力 [s]t
137.00
MPa
钢板负偏差 C1
0.80
mm
腐蚀裕量 C2
3.00
mm
焊接接头系数f
1.00
厚度及重量计算
形状系数
计算厚度
mm
有效厚度
de = dn - C1- C2= 8.20
mm
最小厚度
dmin =7.33
mm
名义厚度
dn = 12.00
mm
结论
满足最小厚度要求
重量
109.12
Kg
压 力 计 算
最大允许工作压力
MPa
结论
合格
7.8.5 设计结果
