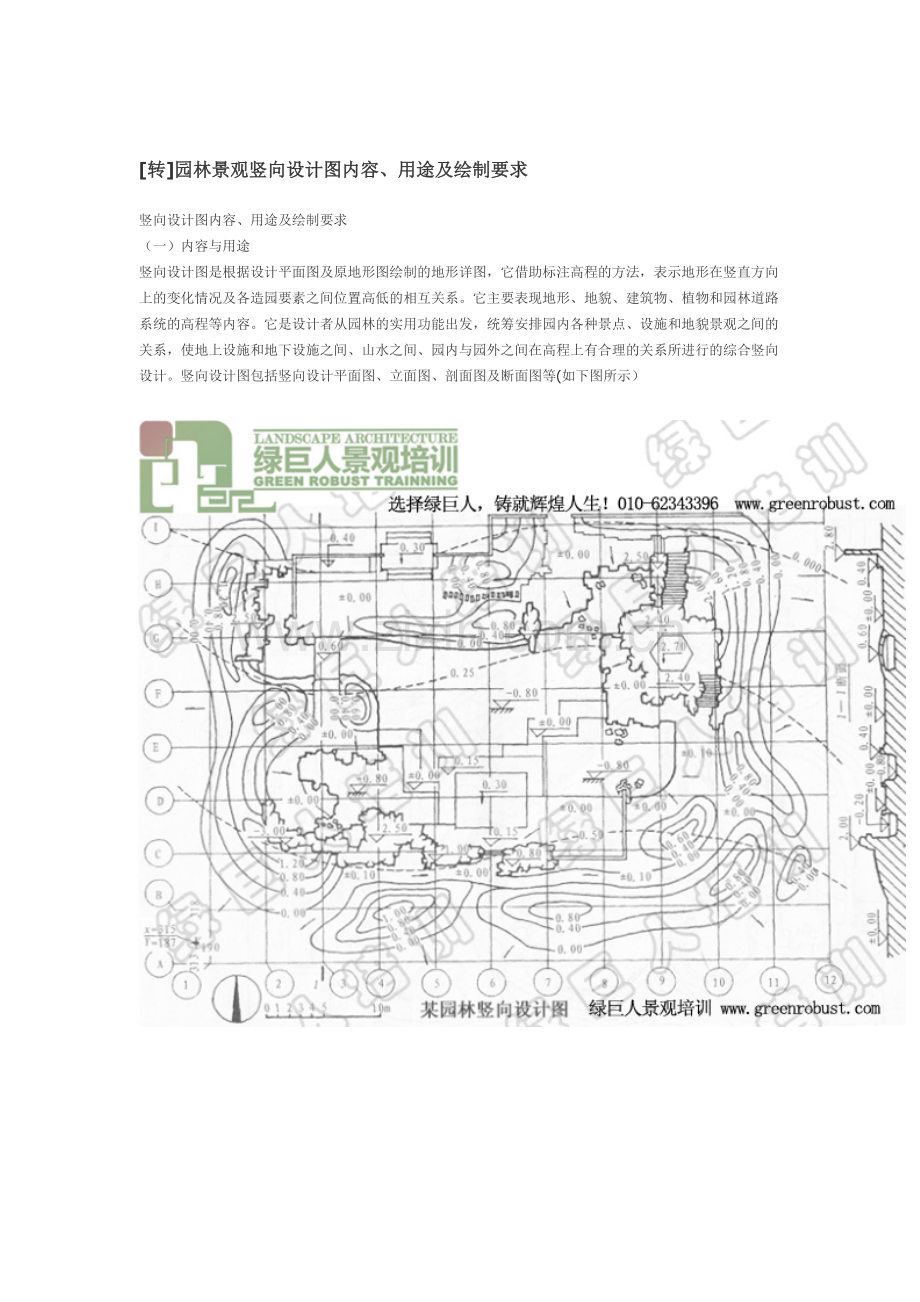

[转]园林景观竖向设计图内容、用途及绘制要求
竖向设计图内容、用途及绘制要求
（一）内容与用途

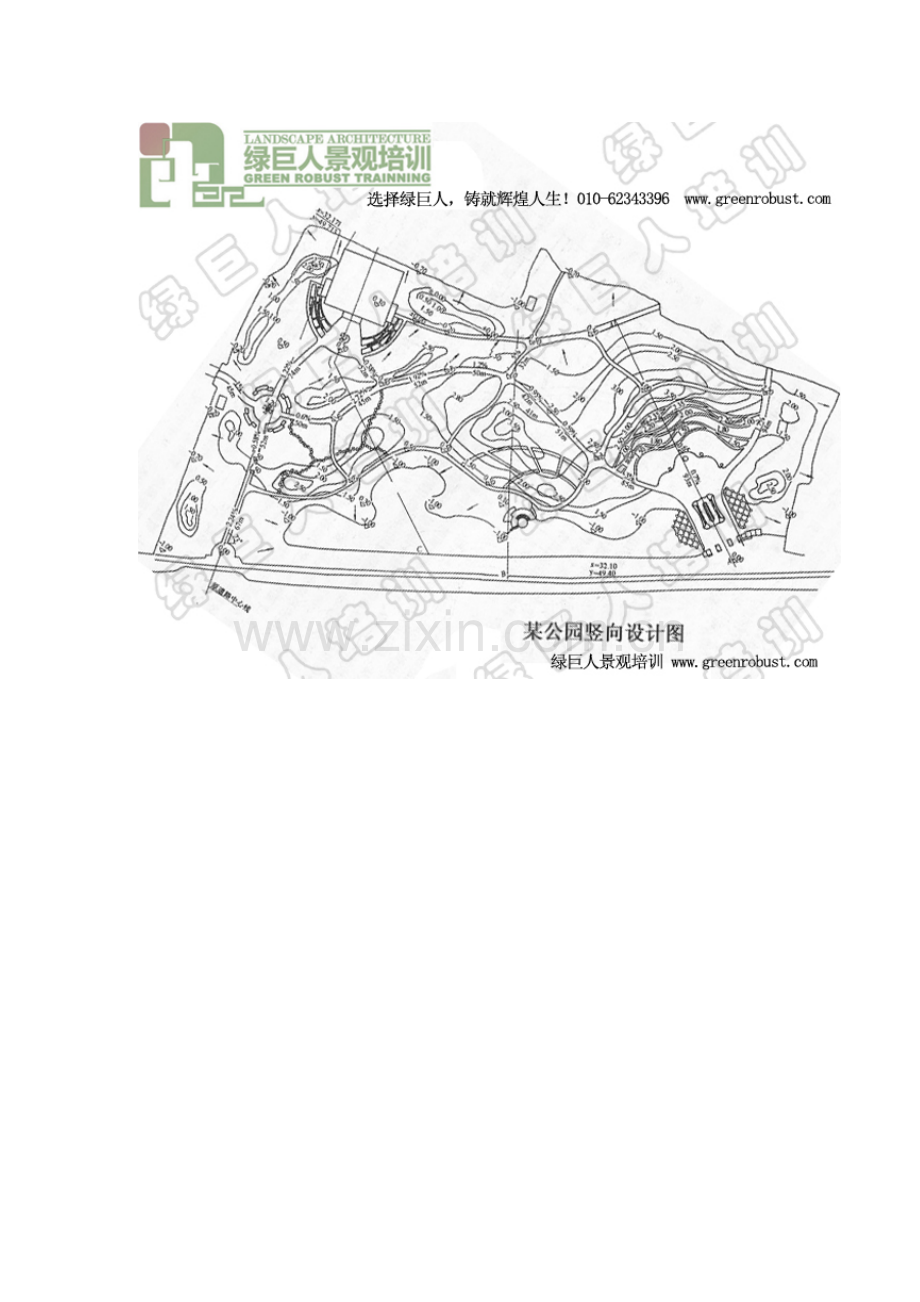

竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）

（二）绘制要求
竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。
1．平面图
(l)绘图比例及等高距。平面图比例尺选择与总平面图相同。等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。
(2)地形现状及等高线。地形设计采用等高线等方法绘制于图面上，并标注其设计高程。设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。假设周围平整地面高程定为 0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。高程单位为m，要求保留两位小数。
(3)其他造园要素。
①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。
②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。湖底为缓坡时，用细实线绘出湖底等高线并标注高程。若湖底为平面时，用标高符号标注湖底高程。
③山石：用标高符号标注各山顶处的标高。
④排水及管道：地下管道或构筑物用粗虚线绘制。并用单箭头标注出规划区域内的排水方向。
为使图形清楚起见，竖向设计图中通常不绘制园林植物。
2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。
根据表达需要，在重点区域、坡度变化复杂的地段，还应绘出剖面图或断面图，以便直观地表达该剖面上竖向变化情况。

风景园林专业毕业设计图纸类型及内容要求2
该帖被浏览了2177次 | 回复了6次
四、地形设计图
地形设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况，它是造园时地形处理的依据。其绘制要求为：
1.绘制等高线
根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细虚线绘出原地形等高线。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头，数字要排列整齐。高程单位为m，要求保留两位小数。
对于水体，用特粗实线表示水体边界线(即驳岸线)。当湖底为缓坡时，用细实线绘出湖底等高线，同时均需标注高程，并在标注高程数字处将等高线断开。当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和45°线表示湖底。
2.标注建筑、山石、道路高程
将设计平面图中的建筑、山石、道路、广场等位置按外形水平投影轮廓绘制到地形设计图中，其中建筑用中实线，山石用粗实线，广场、道路用细实线。建筑应标注室内地坪标高，以箭头指向所在位置。山石用标高符号标注最高部位的标高。道路高程，一般标注在交汇、转向、变坡处。
3.标注排水方向
根据坡度，用单箭头标注雨水排除方向。
4.绘制方格网
为了便于施工放线，地形设计图中应设置方格网。设置时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方格网测设到施工现场)。
5.绘制比例、指北针；注写标题栏、技术要求等。
6.局部断面图
必要时，可绘制出某一剖面的断面图，以便直观地表达该剖面上竖向变化情况。

六、假山工程施工图
假山施工图主要包括平面图、立面图、剖(断)面图、基础平面图，对于要求较高的细部，还应绘制详图说明。
1.平面图表示假山的平面布置、各部的平面形状、周围地形和假山所在总平面图中的位置。
2.立面图表现山体的立面造型及主要部位高度，与平面图配合，可反映出峰、峦、洞、壑的相互位置。为了完整地表现山体各面形态，便于施工，一般应绘出前、后、左、右四个方向立面图。
3.剖面图表示假山某处内部构造及结构形式，断面形状，材料、做法和施工要求。
假山施工图中，由于山石素材形态奇特，施工中难以完全符合设计尺寸要求。因此，没有必要也不可能将各部尺寸一一标注，一般采用坐标方格网法控制。
4.绘制比例、注写标题栏、技术要求等。

七、水系设计图
表明水体的平面位置、水体形状、大小、深浅及工程做法。图纸内容包括：
1.平面位置图：依竖向规划以施工总图为依据，画出泉、小溪、河湖等水体及其附属物的平面位置。用细线画出坐标网，按水体形状画出各种水体的驳岸线、水底线和山石、汀步、小桥等位置，并分段注明岸边及池底的设计高程。 2.纵横剖面图：水体平面及高程有变化的地方都要画出剖面图。通过这些图表示出水体的驳岸、池底、山石、汀步及岸边处理的关系。 3.进水口、溢水口、泄水口大样图：如暗沟、窨井、厕所粪池等，还有池岸、池底工程做法图。 4.水池循环管道平面图：在水池平面位置图的基础上，用粗线将循环管道走向、位置画出，注明管径、每段长度、标高。
5、绘制比例、注写标题栏、技术要求等。

八、园路广场施工图
园路广场施工图主要包括平面图、断面图和详图。
1.平面图主要表示园路、广场的平面状况（包括：形状、线型、大小、位置、铺设状况、高程、园路纵坡等）及其周围的地形、地貌。
自然式园路，平面曲线复杂，交点和曲线半径都难以确定，不便单独绘制平曲线，其平面形状可由平面图中方格网控制，其轴线编号应与总平面图相符，以表示它在总平面图中的位置。
园路高程一般用路面中心标高（按其长向约每10～30m处标出高程）；各转折点标高及路面纵向坡度表示。（主路纵坡宜在1～8%，横坡宜在1～4%间，超过8%应作防滑处理；支路及小路纵坡宜在18%以下，超过10%应作防滑处理，超过22%时，应设台阶）。
2.园路广场横断面图是假设用铅垂切平面垂直园路中心轴线剖切而形成的断面图。一般与局部平面图配合，表示园路广场的断面形状、尺寸、各层材料、做法、施工要求，路面与广场面布置形式及艺术效果。
3.绘制比例、注写标题栏、技术要求等。

九、园林植物种植设计图
园林植物种植设计图是表示植物位置、种类、数量、规格及种植类型的平面图，是组织种植施工和养护管理、编制预算的重要依据。其绘制内容与要求为：
1.种植设计平面图
水体边界宜用粗、细两实线表示，建筑用中实线，道路用细实线，地下管道或构筑物用中虚线。
种植设计图，宜将各种植物按平面图中的图例，绘制在所设计的种植位置上。树冠大小按成龄后冠幅绘制，（孤立树冠径10-15m、高大乔木5-10m、中小乔木3-7m、花灌木1-3m、绿篱宽1-1.5m、球形树直径1-1.5m）。为了便于区别树种，计算株数，应将不同树种统一编号，标注在树冠图例内。
对单株或丛植的植物宜以圆点表示种植位置，对蔓生和成片种植的植物，用细实线绘出种植范围，草坪用小圆点表示，小圆点应绘得有疏有密，凡在道路、建筑物、山石、水体等边缘处应密，然后逐渐疏稀。对同一树种在可能的情况下尽量以粗实线连接起来，并用索引符号逐树种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量，尽量排列整齐使图面清晰。 2.编制苗木统计表
在图中适当位置或单列出苗木统计表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。
3.编写种植设计说明
如影响植物种植设计的因素，如土壤、气象、水位等情况的说明，种植施工说明等等。
4.绘制比例、风玫瑰图或指北针，主要技术要求及标题栏。

十、园林建筑设计图 表现各景区园林建筑的位置及建筑物本身的组合、尺寸、式样、大小、高矮、颜色及做法等。如以施工总图为基础画出建筑物的平面位置、建筑底面平面、建筑物各方向的剖面、屋顶平面、必要的大样图、建筑结构图及建筑庭园中活动设施工程、设备、装修设计。画这些图时，可参照“建筑制图标准”。 十一、管线设计图 在管线规划图的基础上，表现出上水(消防、生活、绿化用水)、下水(雨水、污水)、暖气、煤气等各种管网的位置、规格、埋深等。图纸内容包括： 1.平面图：在种植设计图的基础上，表示管线及各种井（如雨水井）的具体位置、座标，并注明每段管的长度、管径、高程以及如何接头等，每个井都要有编号。原有干管用红线或黑色细线表示，新设计的管线及检查井，则用不同符号的黑色粗线表示。
2.剖面图：画出各号检查井，用黑色粗线表示井内管线及截门等交接情况。（这次可不画）
