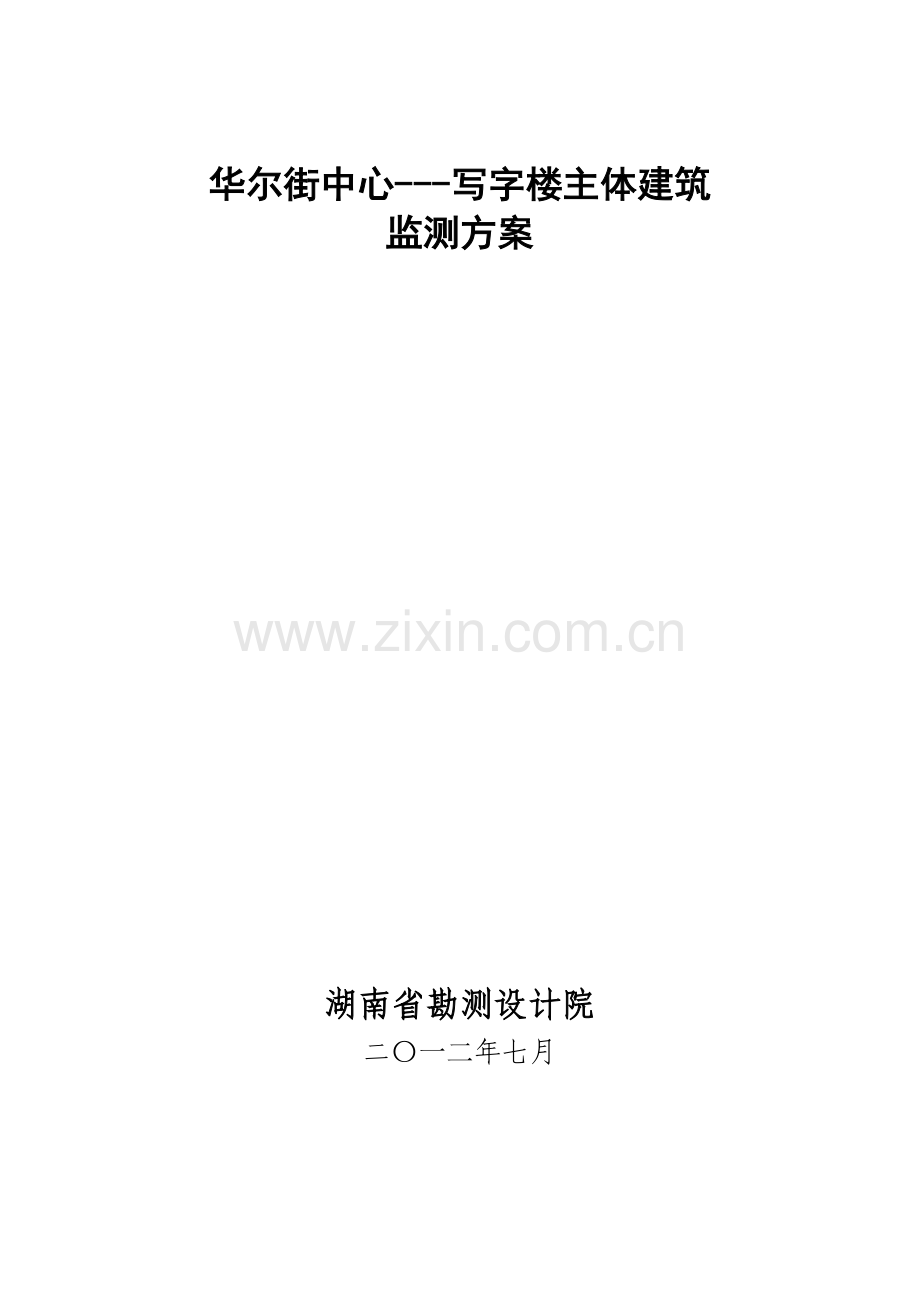

华尔街中心---写字楼主体建筑
监测方案

湖南省勘测设计院
二〇一二年七月

目录
一、工程概况 3
二、执行规范、标准 3
三、测量仪器型号 3
四、测量人员组成及素质要求 4
五、基准点、观测点布设原则及平面位置 4
六、沉降观测方法 5
七、 沉降观测精度的要求和数据处理方法 6
八、沉降观测阶段性资料整理及成果提交 7
九、观测中的注意事项 8

一、工程概况
工程名称：华尔街中心---写字楼
+ T7 m4 k/ {& r- @1 x; C) k. s工程地点：长沙市开福区芙蓉中路与湘雅路交汇区西北部
' u- D1 D9 r, t+ s5 J1 ~建设单位：湖南金色地标房地产开发有限公司
! ^1 T2 G5 z: }$ ]工程规模：主体建筑地下室三层，地上38层，现浇钢筋混泥土框架筒体结构。
二、执行规范、标准
1、《国家一、二等水准测量规范》（GB/T12897-2006）. w( ]6 _  [: u) h  B) v. v
2、《工程测量规范》（GB50026-2007）
3、《建筑变形测量规范》（JGJ8-2007）
2 \4 T* O( r) {6 n! q) H$ G4、《建筑工程资料管理规程》JGJ/T 185-2009
　三、测量仪器型号
根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷载下的沉降情况，一般规定测量的误差应小于变形值的1/10——1/20，为此要求沉降观测应使用精密水准仪（S1或S05级），水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。
本次沉降观测使用瑞士莱卡SPRINTER型电子水准仪，测量精度达±0.7mm/km，精确读数至0.01mm，估读至0.001mm。水准尺使用瑞士莱卡产2.0m铟钢尺。沉降观测所使用的水准仪、标尺要经过法定检测机构标定，并有有效期内的标定证书。
　四、测量人员组成及素质要求
人员组成：成立观测组，成员包括技术负责人一人，项目负责人一人，观测人员二人，技术负责人及观测人员均具有从业资格。
人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务
　五、基准点、观测点布设原则及平面位置
1、基准点的布设
1.1根据测量场地范围，在场外地基稳定处埋设3个水准基准点，编号为JZ1、JZ2、JZ3，基准点间距50-100m，并准确测定其高程，采用分时间段往返观测，往返观测高差之差满足MA≤±0.3mm。
1.2各水准基准点要设在建筑物开挖、地面沉降和震动区范围之外，水准点的埋深要符合二等水准测量的要求。
根据工程特点，建立合理的水准控制网，与基准点联测，平差计算出各水准点的高程。
2、沉降观测点的布设原则及要求
2.1布设原则
2.1.1建筑物四角、核心筒四角、大转角及沿外墙每10-20m处或每隔2-3根柱基上。
2.1.2高低层建筑、纵横墙交接处的两侧。
2.1.3后浇带和沉降缝两侧、基础埋深相差悬殊处、不同结构的分界处。
2.2布设要求
2.2.1埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点。
2.2.2观测点应埋入墙体,并高于±0.000m或室外地面50Cm，根据现场施工条件也可以埋入地下室一层高于地板50Cm的墙体。观测点材料应采用直径不小于12毫米的圆钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，离墙体大于5cm，以便于置尺测量。
2.2.3根据以上原则，建筑物共布点10个，编号J1、J2、J3……J10，均预先埋置。
六、沉降观测方法
1、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。
2、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿同一路线。
3、首次观测时为地下室施工完成，首层完工后观测第二次，然后每施工1层就复测一次，直至竣工。
4、竣工后第一年每三个月测一次，第二年每半年观测一次，以后一年一次直至沉降稳定。
5、观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为附合水准路线。
垂直位移监测网的主要技术要求
相邻基准点高差中误差(mm)
每站高差中误差(mm)
往返较差、附合或环线闭合差 (mm)
检测已测高差较差(mm)
使用仪器、观测方法及要求

1.0

0.30

0.60√n

0.8√n
DS05或DS1型水准仪，宜按规范中二等水准测量的技术要求施测　　　
       二等水准测量的主要技术要求
等
级
每千米高差全中误差
（mm）
路线长度
（km）
水准仪的型号
水准尺
观测次数
往返较差、附合或环线闭合差
与已知点联测
附合或 环线
平地
（mm）
山地
（mm）

二等

2

—

DS1
 铟瓦

往返各一次

往返各一次

4√n

—

七、 沉降观测精度的要求和数据处理方法
1、沉降观测精度的要求
根据建筑物的特性和建设、设计单位的要求选择沉降观测精度的等级。在未有特除要求情况下，一般性的高层建构筑物施工过程中，采用二等水准测量的观测方法就能满足沉降观测的要求。
各项观测指标要求如下：
（1）往返较差 、附和或环线闭合差： △h=∑a-∑b≤l√n，n表示观测路线测站数。（或△h=∑a-∑b≤1.0√L， L表示观测路线距离）
（2）前后视距 ： ≤30m
（3）前后视距差 ： ≤1.0m
（4）前后视距累积差 ≤3.0m
（5）沉降观测点相对于后视点的高差允许差 ：≤1.0mm
（6）水准仪的精度不低于N2级别
2、 沉降观测成果整理及计算要求
原始数据要真实可靠，记录计算要符合施工测量规范的要求，依据正确，严谨有序，步步校核，结果有效的原则进行成果整理及计算。
　八、沉降观测阶段性资料整理及成果提交
1、将各次观测记录整理检查无误后，进行平差计算，求出各次每个观测点的高程值。从而确定出沉降量。
某个观测点的每周期沉降量： △c= Hn，I—Hn，I -1 .
N表示某个观测点，I表示观测周期数（I=1，2，3……）且 H1=H0
累计沉降量： △C=∑△ c （n），n表示观测点号。
2、统计表汇总
（1）、根据各观测周期平差计算的沉降量，列统计表，进行汇总。
（2）、绘制各观测点的下沉曲线
首先建立下沉曲线坐标，横坐标为时间坐标，纵坐标上半部为荷载值，下半部为各沉降观测周期的沉降量。
将统计表中各观测点对应的观测周期所测得沉降量画于坐标中，并将相应的荷载值也画于坐标中，连线，就得到对应于荷载值的沉降曲线。
（3） 根据沉降量统计表和沉降曲线图，我们可以预测建筑物的沉降趋势，将建筑物的沉降情况及时的反馈到有关主管部门，正确地指导施工。特别是在沉陷性较大的地基上重要建筑物的不均匀沉降的观测显得更为重要。
利用沉降曲线还可计算出因地基不均匀沉降引起的建筑物倾斜度：q=│△Cm-△Cn│/Lmn，△Cm，△Cn分别为m，n点的总沉降量，Lmn为m，n点的距离。
对沉降观测的成果分析，我们还可以找出同一地区类似结构形式建筑物影响其沉降的主要因素，指导施工单位编好施工组织设计正确指导施工大有裨益，同样也为勘察设计单位提供宝贵的一手资料，设计出更完善的施工图纸。
　九、观测中的注意事项
（1）严格按测量规范的要求施测。
（2）前后视观测最好用同一水准尺。
（3）各次观测必须按照固定的观测路线进行。
（4）观测时要避免阳光直射，且各观测环境基本一致。
（5）成像清晰、稳定时再读数。
（6）随时观测，随时检核计算，观测时要—气阿成。
（7）在雨季前后要联测，检查水准点的标高是否有变动。
（8）将各次所观测沉降情况及时反馈有关部门，当建筑物每天（24h）连续沉降量超过1mm时应停止施工，会同有关部门采取应急措施。

湖南省勘测设计院
二〇一二年七月
