污水处理设备汇总.docx

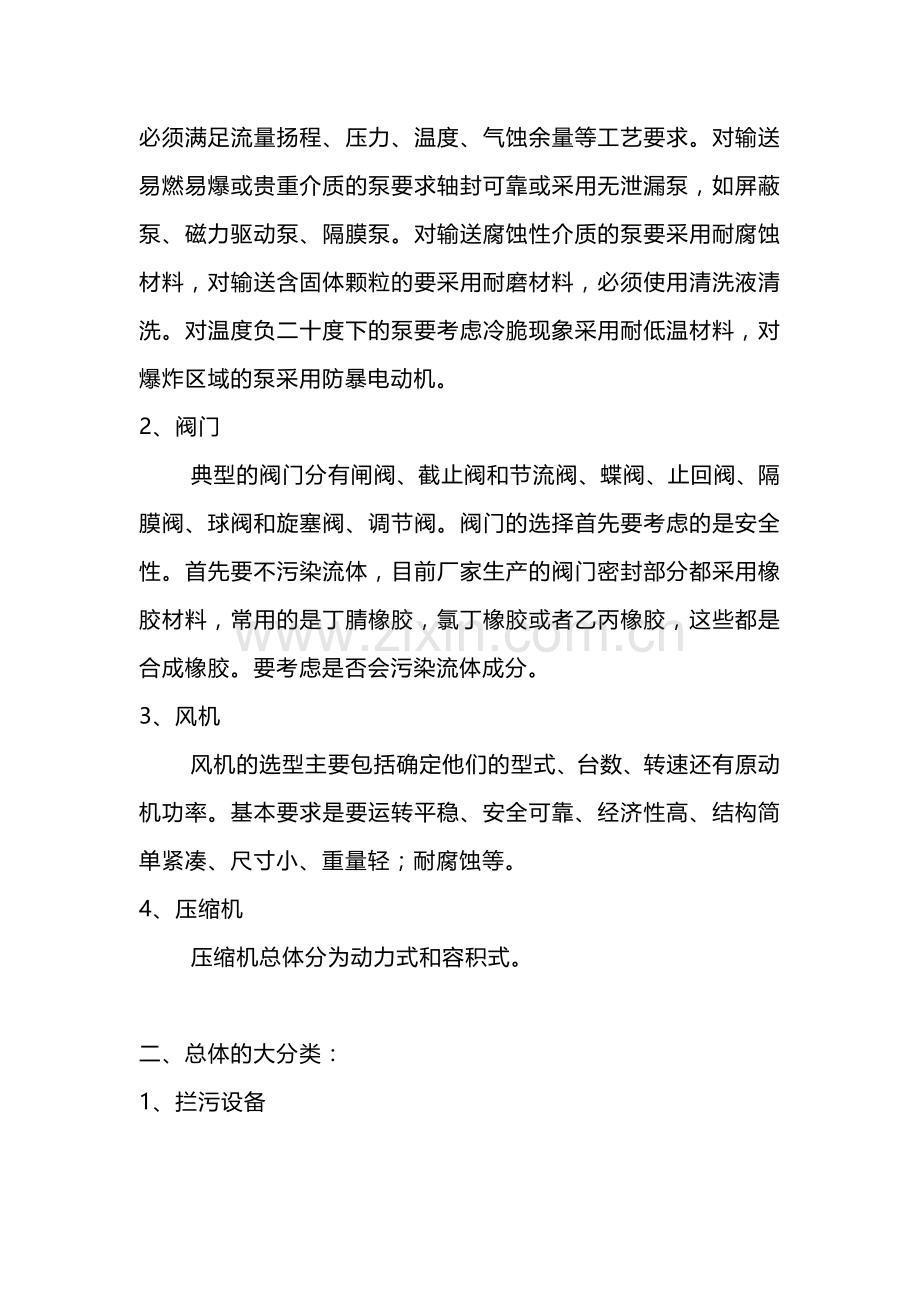

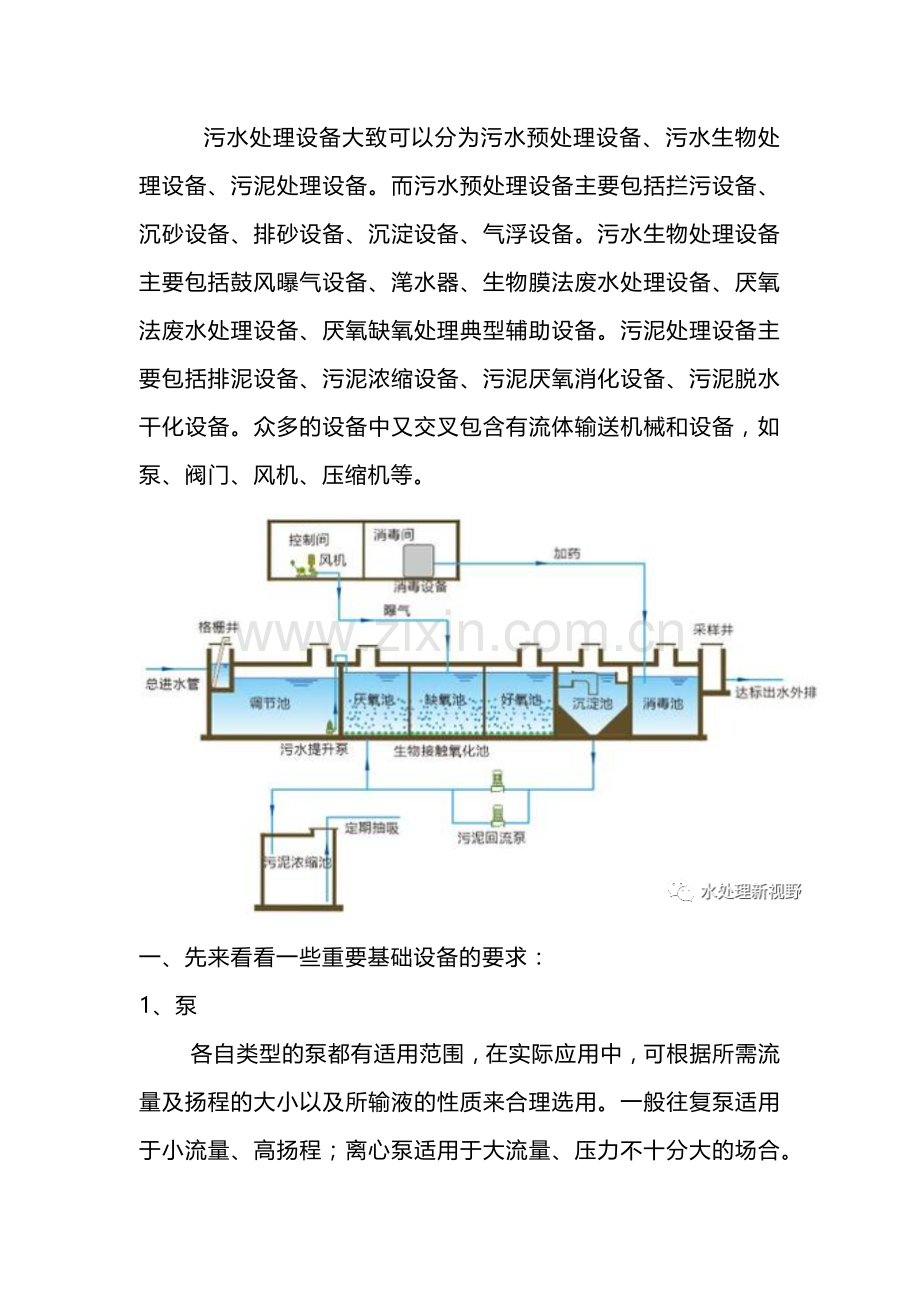

污水处理设备大致可以分为污水预处理设备、污水生物处理设备、污泥处理设备。而污水预处理设备主要包括拦污设备、沉砂设备、排砂设备、沉淀设备、气浮设备。污水生物处理设备主要包括鼓风曝气设备、滗水器、生物膜法废水处理设备、厌氧法废水处理设备、厌氧缺氧处理典型辅助设备。污泥处理设备主要包括排泥设备、污泥浓缩设备、污泥厌氧消化设备、污泥脱水干化设备。众多的设备中又交叉包含有流体输送机械和设备，如泵、阀门、风机、压缩机等。一、先来看看一些重要基础设备的要求：1、泵 各自类型的泵都有适用范围，在实际应用中，可根据所需流量及扬程的大小以及所输液的性质来合理选用。一般往复泵适用于小流量、高扬程；离心泵适用于大流量、压力不十分大的场合。必须满足流量扬程、压力、温度、气蚀余量等工艺要求。对输送易燃易爆或贵重介质的泵要求轴封可靠或采用无泄漏泵，如屏蔽泵、磁力驱动泵、隔膜泵。对输送腐蚀性介质的泵要采用耐腐蚀材料，对输送含固体颗粒的要采用耐磨材料，必须使用清洗液清洗。对温度负二十度下的泵要考虑冷脆现象采用耐低温材料，对爆炸区域的泵采用防暴电动机。2、阀门 典型的阀门分有闸阀、截止阀和节流阀、蝶阀、止回阀、隔膜阀、球阀和旋塞阀、调节阀。阀门的选择首先要考虑的是安全性。首先要不污染流体，目前厂家生产的阀门密封部分都采用橡胶材料，常用的是丁腈橡胶，氯丁橡胶或者乙丙橡胶，这些都是合成橡胶。要考虑是否会污染流体成分。3、风机 风机的选型主要包括确定他们的型式、台数、转速还有原动机功率。基本要求是要运转平稳、安全可靠、经济性高、结构简单紧凑、尺寸小、重量轻；耐腐蚀等。4、压缩机 压缩机总体分为动力式和容积式。二、总体的大分类：1、拦污设备 拦污设备主要是格栅。格栅类型的选择要看污水处理厂的具体要求以及摆放的位置。具体要求有栅条间距、栅条断面形状（圆形断面栅条水力条件好、水阻小，但刚度差，一般采用矩形断面栅条）、安装角度（格栅井的上上部可以采用混凝土胸墙或钢板满封以减小格栅高度）、流速、栅渣量、清渣方式（细格栅采用螺旋输送机。当污水有较大的杂质时用皮带输送）。2、沉砂设备 沉砂设备有曝气沉砂池、多尔沉砂池、圆形涡流沉砂池。曝气沉砂池比较熟悉，多尔沉砂池的池底的沙粒用一台安装在转轴上的刮砂机，把沙粒从中心刮到边缘，进入集沙斗。比式沉砂池包括轴向螺旋搅拌器。砂泵、真空启动装置、浓缩器、沙水分离输送机，就地控制机等。排砂设备分为重力排沙和机械排沙。具体的排沙机有行车泵吸式排沙机、链斗式刮砂机、链板式刮砂机。砂水分离器有螺旋式砂水分离器、旋流除砂器。螺旋式输砂机。沉砂设备有普通沉淀池、辐流式沉淀池、竖流式沉淀池。3、气浮设备 气浮设备大方向分为分散空气气浮设备、溶气气浮设备、上浮液、排渣除设备。分散空气气浮设备按粉碎方法分为水泵吸水管吸气气浮、射流气浮、扩散曝气气浮和叶轮气浮。4、刮渣机 刮渣机分为行车式刮渣机、绳索牵引式刮渣机和链条牵引式刮渣机。链式刮渣机一般选用行星摆针轮减速机。条件许可时可选其他。尽量选用变更大小链轮的半径。5、机械曝气装置 机械曝气装置有泵型叶轮曝气装置、K型叶轮曝气装置、倒伞形叶轮曝气装置、平板型叶轮曝气装置。目前应用的卧轴式曝气装置主要是水平推流式曝气装置。6、滗水器 滗水器有虹式滗水器、柔性管滗水器、套筒式滗水器、旋转式滗水器。生物膜法主要有生物流化床。主要有液体和气体的流化床。7、厌氧法废水处理设备 厌氧法废水处理设备有升流式厌氧污泥床。厌氧缺氧处理典型辅助设备有潜水搅拌装置。常用的有QJB系列潜水搅拌机、SM型潜水搅拌机。8、排泥设备 排泥设备有平流式、辐流式、斜管式、加速澄清池。具体的刮泥机有行车式吸刮泥机、双钢丝绳牵引式刮泥机。9、污泥间重力浓缩设备 污泥间重力浓缩设备分为歇式和连续式重力浓缩池、污泥气浮浓缩设备和污泥离心浓缩设备。10、污泥厌氧消化设备 污泥厌氧消化设备有搅拌设备、消化加热设备、沼气利用设备。11、污泥的脱水干化设备 污泥的脱水干化设备有真空过滤设备、压滤脱水设备、转蝶式污泥脱水机。
