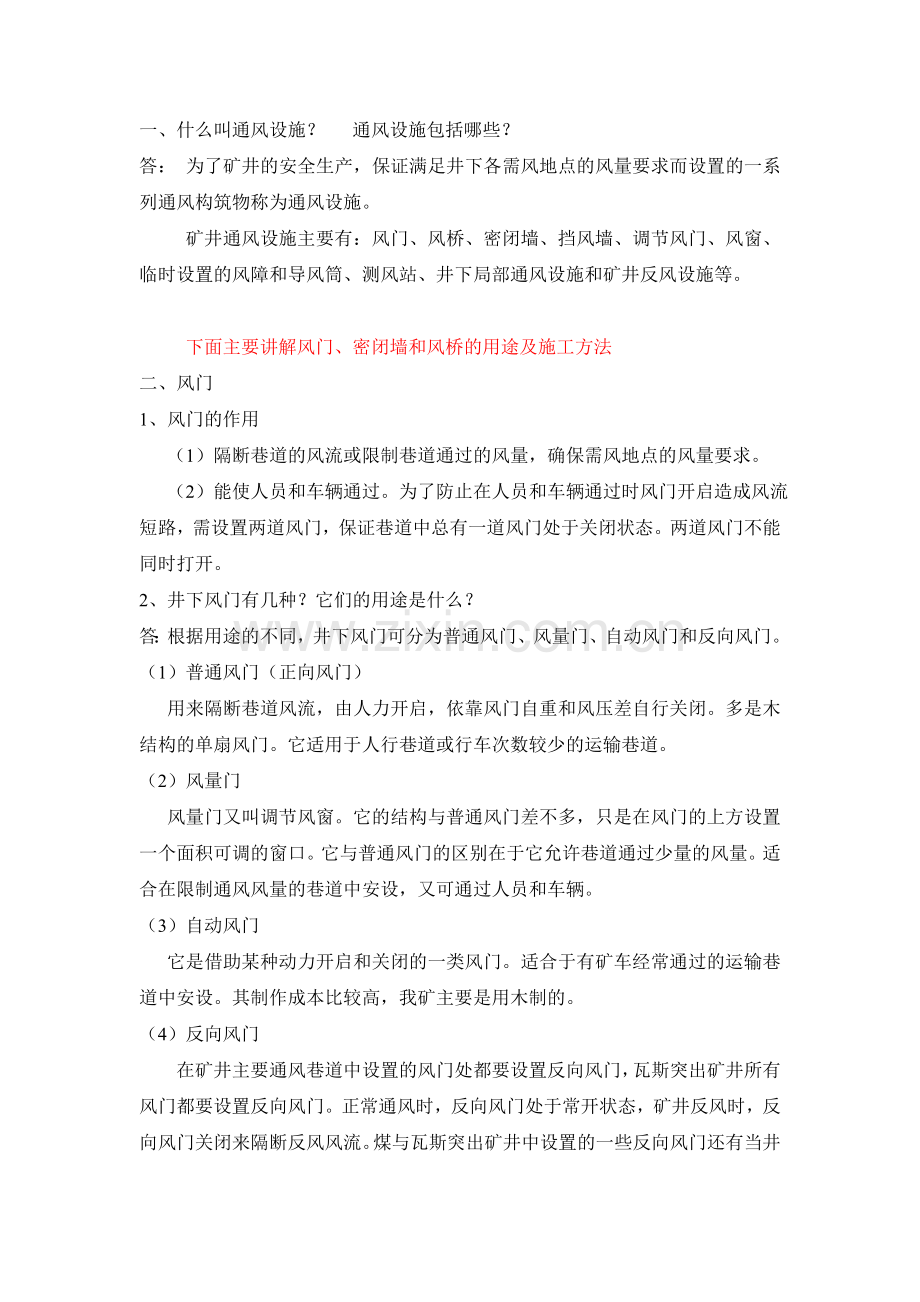

一、什么叫通风设施？ 通风设施包括哪些？
答： 为了矿井的安全生产，保证满足井下各需风地点的风量要求而设置的一系列通风构筑物称为通风设施。
矿井通风设施主要有：风门、风桥、密闭墙、挡风墙、调节风门、风窗、临时设置的风障和导风筒、测风站、井下局部通风设施和矿井反风设施等。

下面主要讲解风门、密闭墙和风桥的用途及施工方法
二、风门
1、风门的作用
（1）隔断巷道的风流或限制巷道通过的风量，确保需风地点的风量要求。
（2）能使人员和车辆通过。为了防止在人员和车辆通过时风门开启造成风流短路，需设置两道风门，保证巷道中总有一道风门处于关闭状态。两道风门不能同时打开。
2、井下风门有几种？它们的用途是什么？
答：根据用途的不同，井下风门可分为普通风门、风量门、自动风门和反向风门。
（1）普通风门（正向风门）
用来隔断巷道风流，由人力开启，依靠风门自重和风压差自行关闭。多是木结构的单扇风门。它适用于人行巷道或行车次数较少的运输巷道。
（2）风量门
风量门又叫调节风窗。它的结构与普通风门差不多，只是在风门的上方设置一个面积可调的窗口。它与普通风门的区别在于它允许巷道通过少量的风量。适合在限制通风风量的巷道中安设，又可通过人员和车辆。
（3）自动风门
它是借助某种动力开启和关闭的一类风门。适合于有矿车经常通过的运输巷道中安设。其制作成本比较高，我矿主要是用木制的。
（4）反向风门
在矿井主要通风巷道中设置的风门处都要设置反向风门，瓦斯突出矿井所有风门都要设置反向风门。正常通风时，反向风门处于常开状态，矿井反风时，反向风门关闭来隔断反风风流。煤与瓦斯突出矿井中设置的一些反向风门还有当井下发生突出时防止灾害扩大的作用。
3、构筑永久风门时必须达到什么质量标准？
答：（1）每组风门不少于两道，通车风门间距不小于一列车长度，行人风门间距不小于5米（受巷道长度限制的不在此限），主要入排风巷道中的风门要设反向风门，瓦斯突出矿井所有风门都要设反向风门。
（2）通车门要能自动开关，如果通行机车的风门不能自动开关时，要设专人负责开关。行人门能自动关闭。
（3）门框要包边沿口、有衬垫、四周接触严密（以不透光为准、通车门底坎除外）、门扇平整、木制单层门扇要错口对缝和穿带，双层门扇要夹衬料，风门要有适当角度，门扇与门框不歪扭。
（4）风门墙体要用不燃性材料建筑，严密不漏风（手触无感觉，耳听无声音）。
（5）墙体四周要掏槽，见硬帮硬底，与煤岩接实。
（6）墙面平整（一米长度内凹凸高差不大于10毫米，料石勾缝除外）、无裂缝（用雷管脚线不能插入），无空缝、重缝。
（7）风门水沟处要设反水池和挡风帘，通车门要设底坎，电缆孔和其他管道孔要堵严。
（8）风门前后5米内巷道支护良好、无杂物、积水、淤泥。
4、怎样构筑单扇木制普通风门？
答：单扇木制普通风门是煤矿中最常见的通风构筑物。主要由门扇、门框和门墙构成。
单扇木制普通风门建筑方法如下：
（1）选择安设地点。要选择一段平直的岩石巷道（或煤巷）中构筑风门，安设地点前后5米内巷道支护完好，无空帮和空顶。尽量避免在煤巷中设置风门，因风门两侧压差大，煤帮裂隙多，漏风严重，还可能导致煤炭自燃。一般不应选在倾斜巷道中设置风门，因倾斜风门容易损坏，管理困难。
（2）准备材料。根据巷道断面及门墙厚度估算两道风门所需的材料，一般门墙多用料石、混泥土或砖砌筑，我矿多采用料石。根据风门尺寸制作门框和门框，用松木等强度较大的其他木料制成。门扇和门框一般在井上做成后运到安设地点，也可在井下制作。
（3）门墙两帮和顶底均要掏槽。
（4）砌筑风门。先将巷道底部掏槽砌平；然后立好风门框，立门框时注意两点:一是门扇启开方向是迎向风流方向，防止安反；二是门轴与门框要向关门方向（顺风方向）倾斜15~20°，如下图所示的a角。继续向上砌门墙，料石块间隙和掏槽处间隙用水泥砂浆填满充实，防止漏风。
5、怎样制作木制普通风门的门扇和门框？
答：木制风门的门扇由一层厚度不小于30毫米的木板或由厚为20~25毫米的两层木板拼成，两层木板相互交叉放置，。不论是单层门扇还是双层门扇，木板之间要错口接缝或槽舌接缝。（如图）门扇用横木连接起来。（如图）为了减少双层木板风门的透气性，在两层木板之间填塞沥青油纸或粗胶布等密封材料，我矿主要是采用风筒布。门扇四周边缘钉上橡胶皮或粗毛毡，我矿一般是用风筒布，且门扇与门框要斜口或半槽口接合。如图
6、怎样设置反向风门？
答：反向风门的特点是在正常情况下反向风门处于常开状态，只有在特殊情况下它才被人工关闭发挥其作用。一般来说，矿井有两种反向风门，即反风反向风门和防突反向风门。
（1）反风反向风门
矿井反风时，为使风流不发生短路在主要进回风井巷内应设置两道反向开启的风门，正常时开启，反风时关闭。
反风反向风门的安设方法有两种：一种是在正向风门的同一门框上安装一个反向门扇或单独安设一个门框和门扇；另一种是在某些自动风门的门框上无法安装反向门扇的情况下，则在此巷道中另选一点专门砌筑一道反向风门，砌筑方法与普通风门相同。
（2）防突反向风门
防突反向风门必须设在有煤和瓦斯突出危险的掘进工作面的进风侧。放炮时风门必须关闭，对通过门墙的风筒必须设隔挡装置，我矿即设置逆止门。发生突出后，矿山救护队和有关人员进入检查时，必须把风门打开钉牢。
防突反向风门的构筑与普通风门大致相同，但要遵守下列规定：
① 反向风门必须坚固，并设两道。
② 风门墙体可用砖或混凝土砌筑，我矿采用料石。嵌入巷道周边岩石的深度可根据岩石性质确定，但不能低于0.2米 ，墙体厚度不得小于0.8米。
③ 门框和门扇可采用坚实的木质结构，门框厚度不得小于100毫米，门扇厚度不得小于50毫米，门上要安装门闩。
④ 两道风门的间距不得小于4米 。
⑤ 对通过门墙的风筒必须设置隔挡装置，我矿是钉上逆止门。逆止门是用厚度不小于20毫米的木板钉成，其尺寸根据穿过的风筒大小而定。可分为吊挂式逆止门和倒台阶逆止门。吊挂式逆止门一般用于有风筒穿过的风门上 ，倒台阶逆止门一般用于有突出危险采掘区的进回风门上。
⑥ 防突反向风门距工作面的距离和反向风门组数应根据掘进工作面通风系统和预计突出强度而定。

三、密闭墙（挡风墙）
1、什么是密闭墙？按用途可分为几种密闭？按服务时间可分为几种密闭？
答：为切断风流又不准行人和通车或封闭已采区和盲巷等设置的构筑物叫密闭墙或挡风墙。
按矿井密闭的用途可分为通风密闭、防火密闭、防水密闭、过滤密闭和防爆密闭等 。
按密闭服务的时间长短划分为临时密闭和永久密闭（结束密闭）。
2、井下临时密闭有几种?
答：临时密闭的特点是：服务时间短，隔断风流快，砌筑方法简单且速度快等。井下常见的临时密闭有：帆布密闭、充气密闭、伞式密闭、木板密闭或混凝土密闭等。
3、构筑临时密闭应达到哪些质量标准？
答：（1）密闭设在帮顶良好的巷道内，四周要掏槽，见硬帮硬底，与煤岩接实。
（2）密闭前五米内支护完好，无片帮、冒顶，保持清洁卫生。
（3）密闭四周接触严密，木板密闭应采用鱼鳞式搭接，闭面要用灰、泥满抹或勾缝，不漏风。
（4）密闭前要设栅栏、警标。
（5）密闭前无瓦斯超限、积聚。
下面主要讲解木板临时密闭
4、怎样构筑木板密闭？
答：木板临时密闭是煤矿应用最多的一种，它由木板或板皮砌筑。
在不支护的水平巷道或倾斜巷道中砌筑单排封闭式木板密闭的方法，是先在同一断面上安设几个立柱1形成骨架，即打点柱，立柱间距为1~1.5米；再从上往下，把厚度为20~25毫米或更厚的一些木板2钉在骨架上。第一块木板紧靠顶板钉上，第二块木板的上部边缘覆盖着第一块木板的下部边缘，这样依次进行，一直到巷道底板为止。这种搭接方法可不必要求木板两长边非常平直，而且保证木板接触地方的粘土涂料能比较长期保留着。如图
在开始砌筑密闭以前，如果巷道围岩松软，则在巷道两帮和顶板开一条小槽，最好见到硬帮。
密闭与围岩相接触的地方要堵塞，并用湿粘土仔细抹实。当在木支护的巷道里砌筑密闭时，要取下2~3架棚子。木板钉到下一架棚子上。密闭的全部表面要用粘土涂抹。我矿一般是用黄沙加水泥混合，用其混合物进行粉抹。
5、井下永久密闭有几种？
答：永久密闭墙作长期切断风流。
根据所用材料的不同，井下常见永久密闭有木段密闭，砂袋或土袋密闭，混凝土块或料石密闭，混凝土浇注密闭，砖密闭，充填式密闭和混合型密闭等。
6、构筑永久密闭应符合哪些质量标准？
答：（1）、用不燃性材料建筑，严密不漏风（手触无感觉、耳听无声音），墙体厚度不小于0.5m。
（2）、密闭前无瓦斯积聚。
（3）、密闭前5m内无杂物、积水和淤泥。
（4）、密闭前5m内支架完好，无片帮、冒顶。
（5）、密闭周边要掏槽，见硬底硬帮与煤岩接实，并抹有不小于0.1m的裙边。
（6）、密闭内有水的要设反水池或反水管；自然发火煤层的采空区密闭要设观测孔、措施孔，孔口封堵严密。
（7）、密闭前要设栅栏、警标、说明牌板和检查牌（入排风之间的挡风墙除处）。
（8）、墙面平整（1m内凸凹不大于10mm，料石勾缝除外）；无裂缝（雷管线不能插入）、重缝和空缝。
下面主要讲解料石密闭的砌筑方法
7、怎样砌筑料石密闭？
答：料石密闭是煤矿中最基本的密闭，多用于通风密闭（隔绝瓦斯区）和防火密闭。根据具体要求，密闭墙的厚度一般为600㎜、800㎜，特殊加固地点可能达到1m。
当砌筑料石密闭时，一般采用链式砌法，即“一丁一顺”法，使相邻的两行料石，必须按着规则错缝，这样才能得到坚固的砖石砌体。如图

砌筑料石密闭时，必须遵守下列要求：
（1） 设置密闭地点要掏沟槽，以见实帮为准。（即刻帮刻槽到硬帮硬底）
（2） 用作砌密闭的料石，应该扫掉尘土和淤泥。
（3） 在第一行砖砌好后，应该检查一下它的水平度，用砂浆充填竖缝的孔洞，然后铺第二行料石的砂浆层。
（4） 密闭砂体和沟槽之间的空隙，用水泥浆充填，还要用细小的碎料石作为填充料。
（5） 砌好料石密闭的表面，必须粉抹。

四、风桥和测风站
1、什么是风桥?其作用是什么 ？
答：在新鲜风流和污浊风流交汇处，为避免风流短路而设置的构筑物叫风桥。
风桥的主要作用是把同一水平相交的一条进风巷道和一条回风巷道的风流隔开，以免掺混影响矿井通风质量和安全生产。
2、常见的风桥有几种？适用条件是什么?
答：在进风和回风两条巷道在同一水平面相遇地点，须设置风桥构成立体交叉风路，使进回风流隔开。常见的风桥有三种：绕道式风桥、混凝土风桥、铁筒式风桥。
当服务时间很长，通过风量大于20㎡/s的条件下应采用绕道式风桥。
当服务时间较长，通过风量在10~20㎡/s的条件下应构筑混凝土风桥。
当服务时间很短，通过风量小于10㎡/s的条件下应构筑铁筒式风桥。
3、构筑风桥时应达到哪些质量标准？
答：在构筑绕道式和混凝土式风桥时要达到如下质量标准：
（1） 在风桥下的巷道前后6米范围内要加强支护。
（2） 风桥两端接口要严密，风桥四周要固定在实帮和实顶底中，壁厚不得小于0.45米。
（3） 风桥断面不小于原巷道断面的80%。
（4） 风桥与巷道连接要光滑，筑成流线型，坡度要小于25度。
对于铁筒式风桥其质量标准为：
（1） 风桥应使用不燃性材料构筑。
（2） 铁筒直径不小于750毫米，风筒壁厚不小于5毫米。
（3） 设铁筒风桥巷道的两侧各两道带风门的密闭隔墙，隔墙四周要掏槽。
（4） 风桥产生的通风阻力不得超过150帕（15㎜H2O）,风速要小于10m/s。
（5） 风桥的漏风率不大于2%。
4、如何构筑测风站？
答：（1）在主要进回风巷道（即矿井总进、回风大巷，一翼进、回风大巷，水平进、回风巷道）都应设立固定的测风站。另外，掘进工作面的独回巷道中也应设立测风站。
（2）测风站须选在平直的巷道内。测风站本身长度不得小于4米。测风站前后10米内巷道没有分叉、无拐弯、无障碍物和巷道断面无变化。
（3）对料石发碹的巷道中可按上述要求直接选择一段巷道作为测风站。
对光爆锚喷、锚杆支架或裸体巷道应砌碹测风站或用水泥砂浆将测风站周壁抹平，并保证测风站的断面与前后巷道的断面相同。
对棚子支护的巷道，应按下图所示方法构筑测风站。测风站的两帮和顶板用薄木板（或胶合板等薄板材料）做成背板，背板与巷道顶帮严密接触，测风站两端的背板应做成斜面与巷道煤岩接触，使巷道的风量全部流过测风站。
五、施工通风设施安全上要注意什么？
答：施工通风设施在安全上应注意以下几个方面：
（1） 施工前，要先进行敲帮问顶工作，待找净危岩活矸后，才能进行施工。
（2） 施工前及施工过程中，必须有专人检查气体，严禁气体超限作业。
（3） 转运材料过程中，施工人员要相互配合协调后，严防料石等材料砸伤手脚。

六、通风设施的日常检查、检查内容
七、如何创造性做好通风设施?
