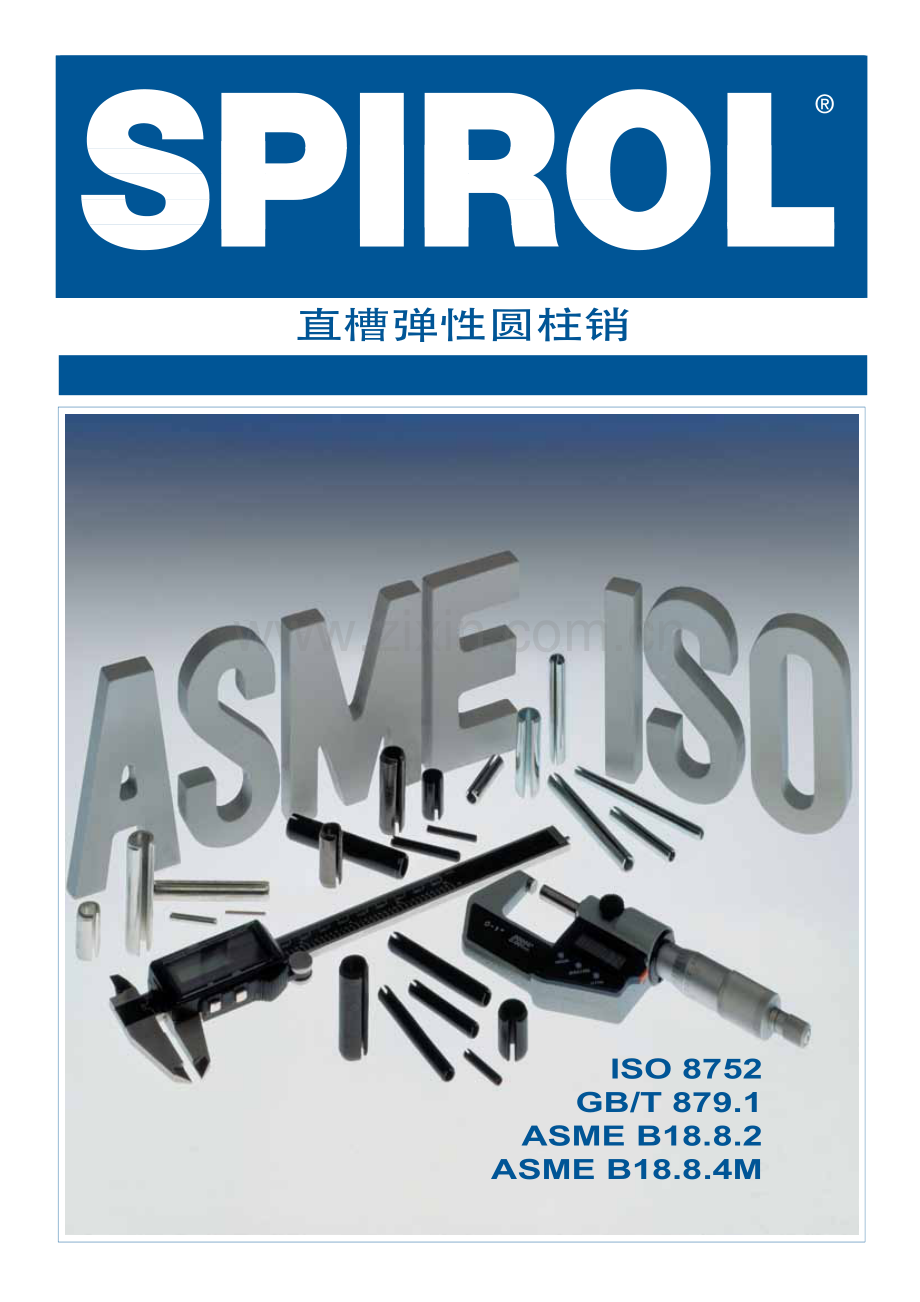

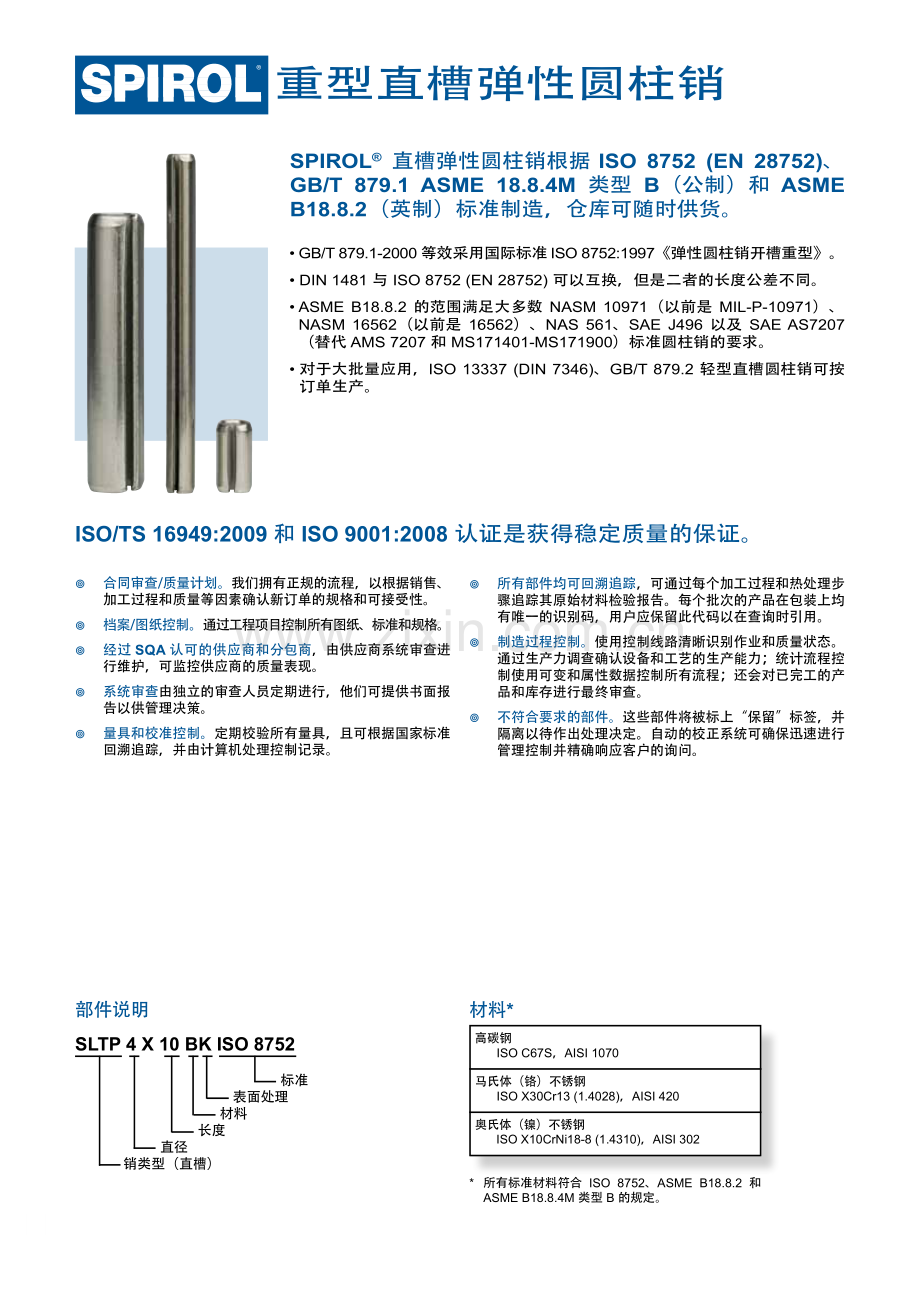

1直槽弹性圆柱销ISO 8752GB/T 879.1ASME B18.8.2ASME B18.8.4M2SPIROL 直槽弹性圆柱销根据 ISO 8752(EN 28752)、GB/T 879.1 ASME 18.8.4M 类型 B（公制）和 ASME B18.8.2（英制）标准制造，仓库可随时供货。重型直槽弹性圆柱销 合同审查/质量计划。我们拥有正规的流程，以根据销售、加工过程和质量等因素确认新订单的规格和可接受性。档案/图纸控制。通过工程项目控制所有图纸、标准和规格。经过 SQA 认可的供应商和分包商，由供应商系统审查进行维护，可监控供应商的质量表现。系统审查由独立的审查人员定期进行，他们可提供书面报告以供管理决策。量具和校准控制。定期校验所有量具，且可根据国家标准回溯追踪，并由计算机处理控制记录。所有部件均可回溯追踪，可通过每个加工过程和热处理步骤追踪其原始材料检验报告。每个批次的产品在包装上均有唯一的识别码，用户应保留此代码以在查询时引用。制造过程控制。使用控制线路清晰识别作业和质量状态。通过生产力调查确认设备和工艺的生产能力；统计流程控制使用可变和属性数据控制所有流程；还会对已完工的产品和库存进行最终审查。不符合要求的部件。这些部件将被标上“保留”标签，并隔离以待作出处理决定。自动的校正系统可确保迅速进行管理控制并精确响应客户的询问。ISO/TS 16949:2009 和 ISO 9001:2008 认证是获得稳定质量的保证。GB/T 879.1-2000 等效采用国际标准 ISO 8752:1997弹性圆柱销开槽重型。DIN 1481 与 ISO 8752(EN 28752)可以互换，但是二者的长度公差不同。ASME B18.8.2 的范围满足大多数 NASM 10971（以前是 MIL-P-10971）、NASM 16562（以前是 16562）、NAS 561、SAE J496 以及 SAE AS7207（替代 AMS 7207 和 MS171401-MS171900）标准圆柱销的要求。对于大批量应用，ISO 13337(DIN 7346)、GB/T 879.2 轻型直槽圆柱销可按订单生产。部件说明SLTP 4 X 10 BK ISO 8752 标准 表面处理 材料 长度 直径 销类型（直槽）材料*高碳钢 ISO C67S，AISI 1070马氏体（铬）不锈钢 ISO X30Cr13(1.4028)，AISI 420奥氏体（镍）不锈钢 ISO X10CrNi18-8(1.4310)，AISI 302*所有标准材料符合 ISO 8752、ASME B18.8.2 和 ASME B18.8.4M 类型 B 的规定。1选择 ASME 或 ISOASME 3 mm 或更大尺寸的圆柱销可以替代 ISO 圆柱销，不需要任何审查或更改。1.5 至 2.5 mm 圆柱销需要更改规定的最大孔。SPIROL 生产符合美国国家标准 ASME B18.8.4M 以及国际标准 ISO 8752(EN 28752)、中国国家标准 GB/T 879.1 的各种直槽弹性圆柱销。如果您正在面对插入装配问题或性能问题，我们建议您在所有新的应用和现有应用中考虑采用 ASME 圆柱销。我们根据 ASME 圆柱销的各种显著优势提出此建议：所需插入力低，这是因为对于额定尺寸的孔而言，ASME 圆柱销具有更小的自由直径尺寸。由于壁厚增加，最低硬度提高以及插入后槽口最小，因此圆柱销被牢固地保持在孔中。无互相嵌套现象，因为自由直径状态时槽的最大间隙始终小于销的壁厚。较高的剪切强度，由于壁厚增加，最低硬度提高以及槽口在载荷的作用下变得更窄，因此销在承受剪切力作用时的失效过程短于其他类型销的渐进型失效。技术规格对比 标称直径 ISO kN ASME kN 提高百分比 1.5 1.58 1.8+11.4 2 2.82 3.5+12.4 2.5 4.38 5.5+12.6 3 6.32 7.8+12.4 4 11.24 12.3+9.4 5 17.54 19.6+11.2 6 26.04 28.5+9.4 8 42.76 48.8+11.4 10 70.16 79.1+12.6 12 104.1 111.6*+7.2 14 144.7 170.0+17.5 16 171.0 190.0+11.1 18 222.5 250.0+12.4 20 280.6 320.0+11.4剪切强度对比对于直径不大于 2.5 mm 的孔，ASME 建议的公差等级为 H10，直径大于等于 3 mm 的孔为 H12。ISO 建议所有尺寸的公差均为 H12。扩展直径 ASME 圆柱销相对标称孔具有更小的扩展或自由直径。倒角直径 ASME 规定最大倒角直径应比标称孔直径小 0.1 至 0.5 mm，而 ISO 仅规定倒角直径需小于标称孔直径。平直度 ASME 规定了平直度要求，而 ISO 根本未提及。剪切强度 ASME 规定了奥氏体不锈钢的最低双剪切强度，ISO 未作规定。材料 ASME 包括铍铜合金，ISO 不包括。标称直径 ISO ASME 1.5 1.5/1.6 1.5/1.56 2 2/2.1 2/2.07 2.5 2.5/2.65 2.5/2.58 3 及更大 无差别 无差别长度公差 差别最小：壁厚 ASME 圆柱销的壁厚等于或大于 ISO 销，且由于厚度和条带材料宽度的原因，其横截面积也比较大。硬度 ASME 规格中碳钢材料销的硬度（HV 458-560 对比 HV 420-520）较高，以提高其最大抗拉强度，而铬不锈钢（HV 423-544 对比 HV 440-560）则稍低以避免脆性。圆柱销长度 ASME ISO 4-10 mm 0.25 mm 0.40 mm 12-24 mm 0.50 mm 0.40 mm 26-50 mm 0.50 mm 0.50 mm 55-75 mm 0.75 mm 0.60 mm 80-100 mm 0.75 mm 0.75 mm建议孔对比*SPIROL 标准。21.52.02.53.03.54.04.55.06.08.010.012.014.016.018.020.01.602.102.603.103.624.124.625.126.128.1510.1512.1814.1816.1818.1820.211.582.824.386.329.0911.2415.3617.5426.0442.7670.16104.1144.7 3171.0 3222.5 3280.6 3标称销直径销直径D最大2最小1倒角长度C壁厚S建议孔尺寸双剪切强度 碳钢和马氏体不锈钢最大标称最小最大1.522.533.544.5*568101214*1618*201.82.42.93.54.04.65.15.66.78.810.812.814.816.818.920.91.72.32.83.33.84.44.95.46.48.510.512.514.516.518.520.50.450.550.600.700.800.851.001.101.402.002.402.402.402.402.403.400.30.40.50.60.750.81.01.01.21.52.02.53.03.03.54.0规格以 mm 为单位1 最小直径为 D1、D2 和 D3 的平均值。2 最大直径使用通规测量。3 仅限碳钢。ISO 8752EN 28752GB/T 879.1?B 尺寸小于标称销直径*此直径尺寸通常没有库存。最小 kN销材料和硬度 销表面处理B 碳钢 HV 420-520 K 涂油C 马氏体不锈钢 HV 440-560 P 钝化D 奥氏体不锈钢 加工硬化 T 机械喷镀锌最小0.250.350.400.500.600.650.800.901.201.602.002.002.002.002.003.00标准长度2.534标称直径21.55681012长度4568101214161820222426283032354045505560657075808590951002018*1614*4.5*3.5标称销长度 长度公差 4 至 10 mm 0.25 mm 12 至 50 mm 0.50 mm 55 至 100 mm 0.75 mm 4 至 10 mm +0.5 mm 12 至 50 mm +1.0 mm 55 至 100 mm +1.5 mm长度公差 DIN 1481（参考）长度公差 ISO 87523?ASME B18.8.4M类型 B1 最小直径为 D1、D2 和 D3 的平均值。2 最大直径使用通规测量。3 SPIROL 标准。4 仅限碳钢。销材料和硬度 销表面处理B 碳钢 HV 458-560 K 涂油C 马氏体不锈钢 HV 423-544 P 钝化D 奥氏体不锈钢 加工硬化 T 机械喷镀锌 R 磷化处理，涂油标准公制尺寸2.534标称直径21.55681012长度45681012141618202224262830323540455055606570758085909510014*1618*20标称销长度 长度公差 最长 24 mm 0.40 mm 超过 24 至 50 mm 0.50 mm 超过 50 至 75 mm 0.60 mm 超过 75 mm 0.75 mm 符合但是不属于 ASME 18.18.4M。*此直径尺寸通常没有库存。最小1.582.102.623.144.165.176.188.2210.2512.2814.3016.3218.3520.40最大1.41.92.42.93.94.85.87.89.711.713.715.617.619.50.150.20.20.20.30.30.40.40.50.60.81.01.21.40.70.80.91.01.21.41.62.02.42.82.83.03.23.40.350.450.550.650.81.01.21.62.02.53.03.03.54.01.52.02.53.04.05.06.08.010.012.014.016.018.020.01.562.072.583.104.125.126.128.1510.1512.1814.1816.1818.1820.21规格以 mm 为单位最小1最大2 最大壁厚建议孔尺寸最小最大最小双剪切强度倒角长度倒角直径销直径1.522.534568101214*1618*20标称销直径标称1.02.03.24.57.211.416.628.446.160.7奥氏体不锈钢碳钢和马氏体不锈钢kNDBCS 1.8 3.5 5.5 7.8 12.3 19.6 28.5 48.8 79.1 111.6 3 170.0 4 190.0 4 250.0 4 320.0 41.662.192.723.254.305.336.368.4510.5112.5514.6016.6518.7120.804?1 最小直径为 D1、D2 和 D3 的平均值。2 最大直径由可通过圆形量规测得。3 SPIROL 标准。仅限碳钢。ASME B18.8.2销材料和硬度 销表面处理B 碳钢 HV 458-560 K 涂油C 马氏体不锈钢 HV 423-544 P 钝化D 奥氏体不锈钢 加工硬化 T 机械喷镀锌 R 磷化处理，涂油规格以英寸为单位销直径1/16 0.0625/64 0.0783/32 0.0941/8 0.1255/32 0.1563/16 0.1877/32 0.2191/4 0.2505/16 0.3123/8 0.3757/16 0.4371/2 0.5005/8 3 0.6253/4 3 0.750最小双剪切强度壁厚0.0620.0780.0940.1250.1560.1870.2190.2500.3120.3750.4370.5000.6250.7500.0650.0810.0970.1290.1600.1920.2240.2560.3180.3820.4450.5100.6370.764倒角长度倒角直径0.0660.0830.0990.1310.1620.1940.2260.2580.3210.3850.4480.5130.6400.7680.0690.0860.1030.1350.1670.1990.2320.2640.3300.3950.4590.5240.6530.7840.0590.0750.0910.1220.1510.1820.2140.2450.3060.3680.4300.4850.6080.7300.0070.0080.0080.0080.0100.0110.0110.0120.0140.0160.0170.0250.0300.0450.0280.0320.0380.0440.0480.0550.0650.0650.0800.0950.0950.1100.1250.150建议孔尺寸碳钢和马氏体不锈钢奥氏体不锈钢0.0120.0180.0220.0280.0320.0400.0480.0480.0620.0770.0770.0940.1180.145标称销直径 430 800 1150 1875 2750 4150 5850 7050 10800 16300 19800 27100 42500 62500最小最大最小最小 1最大 2最大最大 250 460 670 1090 1600 2425 3400 4100 6300 9500 11500 15800 1.10 2.05 2.98 4.85 7.12 10.79 15.12 18.24 28.02 42.25 51.16 70.28kN 2.00 3.56 5.12 8.34 12.23 18.46 26.02 31.36 48.04 72.50 88.08 120.55 189.06 278.02DBCS标称kNLbLb标准尺寸标称直径1/165/643/321/85/323/167/325/161/27/163/81/4长度3/161/45/163/87/161/29/165/811/163/413/167/815/1611-1/81-1/41-3/81-1/21-5/81-3/41-7/822-1/42-1/22-3/433-1/43-1/23-3/445/8*3/4*标称 长度 圆柱销长度 公差 最长 1”0.015 超过 1”至 2”0.020 超过 2”至 3”0.025 超过 3”至 4”0.030 超过 4”0.035*SPIROL 标准。5技术信息剪切强度ISO 8749、GB/T13683 ASME B18.8.2、ASME B18.8.4M、SAE J496 和 NASM 10971 中规定的剪切试验步骤大致相同。建议的圆柱销/直径比建议的最大比率为 1 比 3，即圆柱销直径决不可超过轴直径的 33.3%。如果超过此限制，则轴中剩余部分的材料不足将导致轴在圆柱销之前失效。双圆柱销在剪切应力异常高的场合，可采用在外部圆柱销中再插入一个内部圆柱销的方式。两个圆柱销的槽口应该呈 180 相对布置。同时需要加大建议的孔径。在此情况下建议您向 SPIROL 应用专家咨询。采用何种不锈钢？马氏体铬不锈钢经过硬化，其强度与碳钢相当，且在大多数情况下可提供令人满意的抗腐蚀性。在某些情况下奥氏体镍不锈钢具有更好的抗腐蚀性，但其未经过硬化，因此强度较低，在插入过程中需要更谨慎。孔准备可以钻孔、冲孔或直接铸孔，不需要进一步铰孔或更改尺寸。应小心操作，以避免由于孔过小而在插入过程中损坏圆柱销。建议您考虑以下几个因素：消除锐边或毛刺，尤其是对于经过硬化的孔。在会加大剪切平面间隙的情况下不建议采用埋头方式。在铸造或烧结的金属孔中配备导入半径。采用冲孔时，尽可能使冲压方向与圆柱销的插入方向一致。相连接的部件应同时钻孔以避免产生孔的对中问题。如果存在硬化肩部或类似组件，应使整个孔的范围内保持平齐，以避免将圆柱销插入孔时产生两点接触。只能在引用标准中规定的条件下才能获取指定的剪切值。特别说明：剪切平面的间隙不得超过0.15 mm 或 0.005”。孔径必须为标称圆柱销直径（公差 H6），其硬度不得小于 HV 700。每个剪切面至其端面的距离至少为一个圆柱销直径大小，剪切面间间距至少为两个圆柱销直径大小。ISO 8752 圆柱销在进行剪切试验时应使槽口向上，与剪切载荷对齐。ASME B18.8.2、ASME B18.8.4M、NASM 10971 和 SAE J496 圆柱销在进行剪切试验时应使槽口相对剪切载荷方向旋转 90。平直度规格（仅限 ASME 圆柱销）在整个圆柱销长度范围内的平直度应满足下列要求，即圆柱销可以自由通过如下规定的长度和直径的圆形量规。标称 销直径0.200.250.250.500.500.700.700.901.502.403.508.0010.4018.0024.0040.00扩展直径22.534568102.32.83.34.45.46.48.510.5倒角长度壁厚特殊规格其他常见特殊规格：特定长度 特定材料 特定公差 特定表面处理 特定包装ISO 13337、GB/T 879.2(DIN 7346)规格双剪切强度碳钢和马氏体不锈钢 2.42.93.54.65.66.78.810.80.400.450.450.700.700.900.901.100.200.250.300.500.500.750.751.00最小最大最小最大标称最小 kN?*?*?典型圆柱销剪切试验固定装置最大 24 mm最大 1”24 mm 50 mm1”2”超过 50 mm超过 2”25 0.151”0.005”50 0.152”0.005”75 0.153”0.005”0.20 0.220.007”0.40 0.430.010”0.60-0.640.013”圆柱销长度计量长度圆柱销最大直径增量平直度量规规格4 2011 SPIROL International Corporation 2M 08/11应用在典型应用中弹性圆柱销通常用作.将手柄或齿轮固定到轴上的紧固件 止动圆柱销 轴 限止圆柱销 铰接和枢轴应用 横杆 套管加强圆柱销 定位圆柱销SPIROL 直槽弹性圆柱销应用于多种行业。农业 汽车业 建筑业 器具 电子行业 家具业 采矿业 塑料行业 铁路 航空我们与挑战同在！SPIROL 应用工程师将了解您的应用需求，与您的设计团队合作，为您推荐最佳的解决方案。要开始此流程，请在最佳工程应用门户选择销应用或装配系统www.SPIROL.com经 ISO/TS 16949 认证经 ISO 9001 认证电子邮件：info-cnSPIROL.com南美洲欧洲北美洲亚太地区Spirol Asia Headquarters史派洛亚洲总部 中国上海市,外高桥保税区 荷丹路122号D区D9地块1层邮编：200131电话：[phone]/1452传真：[phone]Spirol FranceCit de lAutomobile ZAC Croix Blandin 18 Rue Lna Bernstein 51100 Reims,FranceTel.+33(0)3 26 36 31 42 Fax.[phone]Spirol United Kingdom17 Princewood RoadCorby,NorthantsNN17 4ET United KingdomTel.+44(0)1536 444800Fax.[phone]Spirol GermanyBrienner Strasse 980333 Munich,GermanyTel.+49(0)931 454 670 74Fax.[phone]Spirol Spain08940 Cornell de LlobregatBarcelona,SpainTel.+34 93 193 05 32Fax.[phone]Spirol Czech RepublicSokola Tmy 743/16Ostrava-Marinsk Hory 70900Czech RepublicTel/Fax.:[phone]Spirol International Corporation30 Rock AvenueDanielson,Connecticut 06239 U.S.A.Tel.[phone]Fax.[phone]Spirol West1950 Compton Avenue,Unit 111Corona,California 92881 U.S.A.Tel.[phone]Fax.[phone]Spirol Shim Division321 Remington RoadStow,Ohio 44224 U.S.A.Tel.[phone]Fax.[phone]Spirol Canada3103 St.Etienne BoulevardWindsor,Ontario N8W 5B1 CanadaTel.+1(1)519.974.3334Fax.[phone]Spirol MexicoCarretera a Laredo KM 16.5 Interior ECol.Moiss SaenzApodaca,N.L.66613 MxicoTel.+52(01)81 8385 4390Fax.[phone]Spirol BrazilAv.Vitria Rossi Martini1441,SL 1-Distrito IndustrialCEP 13347-650 Indaiatuba,SP,BrazilTel.+55(0)19 3936 2701Fax.[phone] 技术中心www.SPIROL.cn
