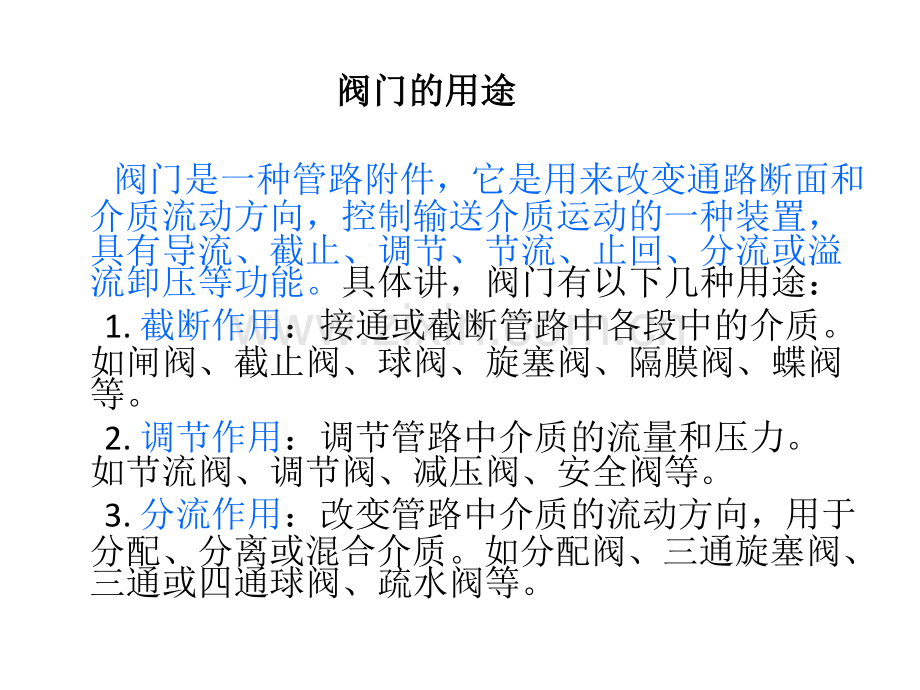

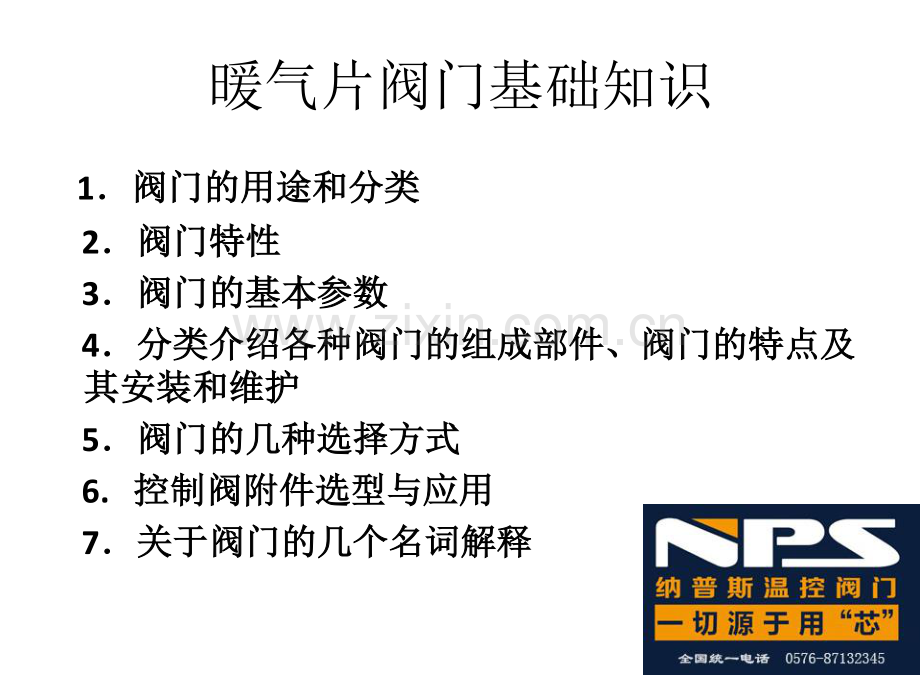

暖气片阀门基础知识 1阀门的用途和分类阀门的用途和分类 2阀门特性阀门特性 3阀门的基本参数阀门的基本参数 4分类介绍各种阀门的组成部件、阀门的特点及分类介绍各种阀门的组成部件、阀门的特点及 其安装和维护其安装和维护 5阀门的几种选择方式阀门的几种选择方式 6.控制阀附件选型与应用控制阀附件选型与应用 7关于阀门的几个名词解释关于阀门的几个名词解释 阀门的用途阀门的用途 阀门是一种管路附件，它是用来改变通路断面和介质流动方向，控制输送介质运动的一种装置，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。具体讲，阀门有以下几种用途：1.截断作用：接通或截断管路中各段中的介质。如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等。2.调节作用：调节管路中介质的流量和压力。如节流阀、调节阀、减压阀、安全阀等。3.分流作用：改变管路中介质的流动方向，用于分配、分离或混合介质。如分配阀、三通旋塞阀、三通或四通球阀、疏水阀等。阀门的分类 阀门产品的种类繁多，说法各不统一，下边就分类介绍一下：阀门阀门按结构种类按结构种类可分为：可分为：1)蝶阀用于开启或关闭管道内的介质。也可作调节用阀门。2)球阀、闸阀、旋塞阀、截止阀用于开启或关闭管道的介质流动。3)止回阀（包括底阀）用于自动防止管道内的介质倒流。4)节流阀用于调节管道介质的流量。5)安全阀用于锅炉、容器设备及管道上，当介质压力超过规定数值时，能自动排除过剩介质压力，保证生产运行安全。6)减压阀用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。7)疏水阀用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。按结构特性按结构特性分类：分类：1）截门形 关闭件沿着阀座中心线移动。2）闸门形 关闭件沿着垂直于阀座的中心线移动。3）旋启形 关闭件围绕阀座外的一个轴旋转。4）球形或旋塞形 关闭件是柱塞或球，围绕本身的中心线旋转。按按介质温度介质温度分类：分类：1)高温阀大于450的阀门。2)中温阀120t450的阀门。3)常温阀-40 t120的阀门。4)低温阀-100t-40的阀门。5)超低温阀小于-100 的阀门。按按阀体材料阀体材料分类分类纳普纳普斯温控阀门斯温控阀门 1）金属材料阀门如碳钢阀门、铸钢阀门、不锈钢阀门、合金钢阀门、铸铁阀门、钛合金阀门、蒙乃尔合金阀门、铜合金阀门、铝合金阀门、铅合金阀门。2）金属阀体衬里阀门如衬氟阀门、衬胶阀门、衬里阀门、衬铅阀门、衬搪瓷阀门。非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。5）蝶形 关闭件是圆盘，围绕阀座内的轴旋转。按按用途用途和和作用作用分类的阀门有：分类的阀门有：1)截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、球塞阀、针型仪表阀等。2)调节阀类主要用于调节介质的压力或流量。包括调节阀、节流阀、减压阀等。3)止回阀类用于阻止介质倒流。包括各种结构的止回阀。4)分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。5)安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。6)分配用阀用来改变介质的流向，起分配作用。如三通旋塞、三通截止阀等。7)阻气排水用阀留存气体，排除凝结水。如疏水阀。阀门阀门按压力按压力分类：分类：1)真空阀工作压力低于标准大气压的阀门。2)低压阀公称压力PN 小于1.6MPa的阀门。3)中压阀公称压力PN 2.56.4MPa的阀门。4)高压阀公称压力PN10.080.0MPa的阀门。5)超高压阀公称压力PN大于100MPa的阀门。按按动力动力分类分类 1）自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减 压阀、疏水阀、安全阀等。2）驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。如手动、电动、液动、气动、电液联动、气液联动等。按按操纵方法操纵方法分类分类 1）手动阀门 借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。2）电动阀门 借助电力来操纵的阀门。3）气动阀门 借助压缩空气来操纵的阀门。4）液动阀门 借助水、油等液体，传递外力来操纵的阀门。按按连接方法连接方法分类分类 1）螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道螺纹连接。2）法兰连接阀门：阀体带有法兰，与管道法兰连接。3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。5）卡套连接阀门：与管道采用卡套连接。6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接形式。通用阀门分类法通用阀门分类法 纳普斯通用阀门分类方法既按原理、作用又按结构划分，可分为球阀、蝶阀、闸阀、止回阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。以上分类不是绝对的，还可以从其他角度进行分类，但掌握了这些基本分类，对我们了解品类繁多的阀门有很大好处。
