一汽大众迈腾维修维修手册(Magotan_2007_制动装).pdf

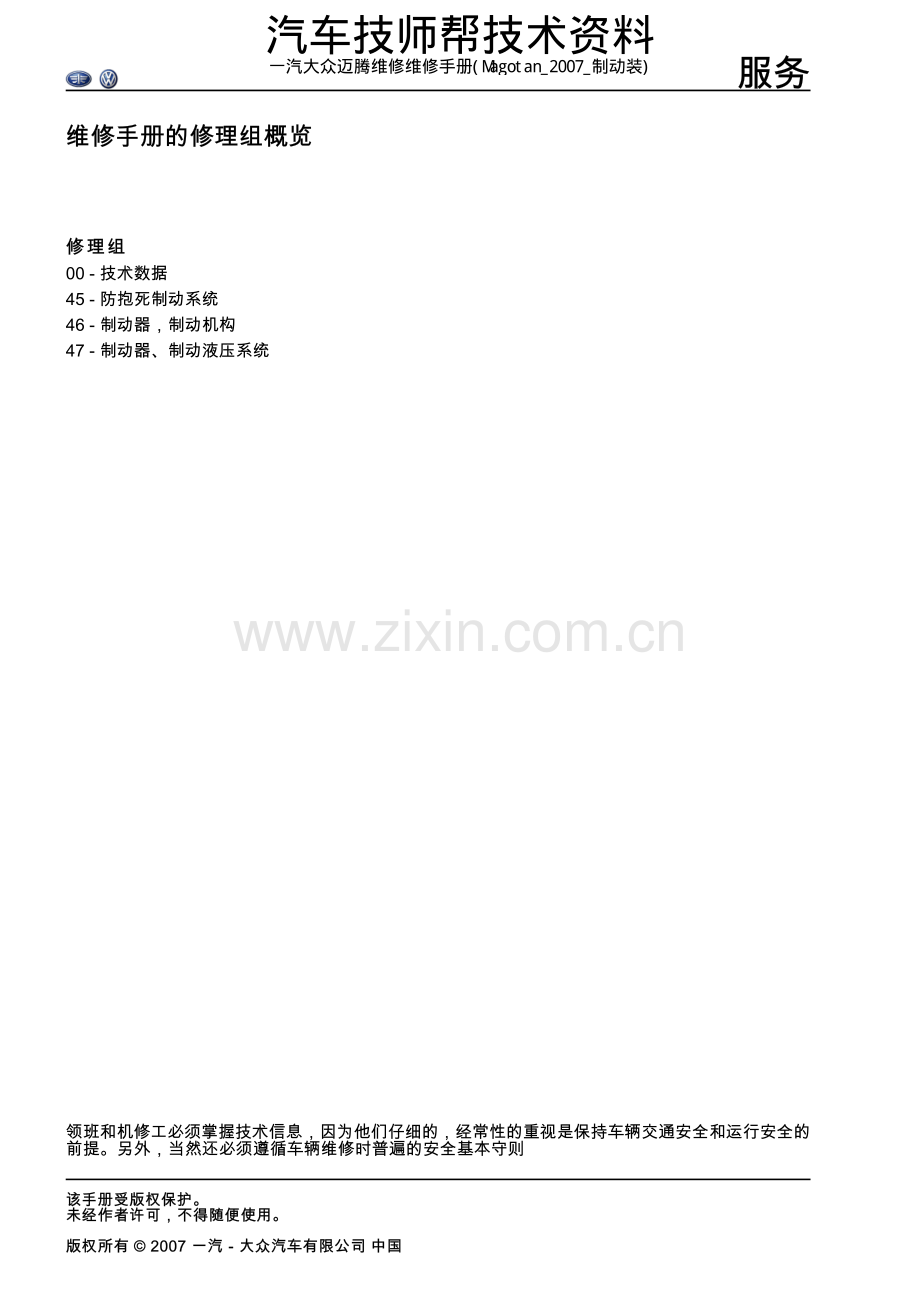

修理手册Magotan 2007 制动装置修理手册Magotan 2007 制动装置版本：04.2007服务服务售后服务 技术信息售后服务 技术信息汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)维修手册的修理组概览修理组维修手册的修理组概览修理组00-技术数据45-防抱死制动系统46-制动器，制动机构47-制动器、制动液压系统领班和机修工必须掌握技术信息，因为他们仔细的，经常性的重视是保持车辆交通安全和运行安全的前提。另外，当然还必须遵循车辆维修时普遍的安全基本守则服务服务该手册受版权保护。未经作者许可，不得随便使用。版权所有 2007 一汽大众汽车有限公司 中国该手册受版权保护。未经作者许可，不得随便使用。版权所有 2007 一汽大众汽车有限公司 中国汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)目录00-技术数据 .11制动器 PR 编号的匹配 .1目录00-技术数据 .11制动器 PR 编号的匹配 .11.1前轮制动器 .11.2后轮制动器 .12制动器的技术数据 .32制动器的技术数据 .32.1制动总泵和制动助力器 .32.2前轮制动器 .32.3后轮制动器 .43制动检测 .53制动检测 .53.1概述 .53.2前轮驱动车辆的检测 .53.3带 Haldex 离合器的四轮驱动车辆的检测 .53.4检测电子机械式驻车制动 .545-防抱死制动系统 .71防抱死制动系统一般说明 .72防抱死制动系统的维修说明 .83VAS 5051 连接和选择功能 .94电气/电子部件和安装位置 .1145-防抱死制动系统 .71防抱死制动系统一般说明 .72防抱死制动系统的维修说明 .83VAS 5051 连接和选择功能 .94电气/电子部件和安装位置 .114.1ABS TRW（ABS/EDS/ASR/ESP）.115通过指示灯显示故障 .136液压单元装配一览 .155通过指示灯显示故障 .136液压单元装配一览 .156.1ABS TRW（ABS/EDS/ASR/ESP）.157拆卸和安装前后桥上 ABS 装置部件 .207拆卸和安装前后桥上 ABS 装置部件 .207.1拆卸和安装前桥上 ABS 装置部件 .207.2拆卸和安装后桥上 ABS 装置部件（前轮驱动）.217.3拆卸和安装后桥上 ABS 装置部件（四轮驱动）.228拆卸和安装 ESP 装置部件 .248拆卸和安装 ESP 装置部件 .248.1拆卸和安装 ESP 传感器单元 G419 .248.2拆卸和安装 转向角传感器 G85 .248.3拆卸和安装 制动助力器中的真空传感器 G483 .2546-制动器，制动机构 .261维修前轮制动器 .2646-制动器，制动机构 .261维修前轮制动器 .261.1维修前轮制动器，制动钳 FN 3 .261.2拆卸和安装制动摩擦片 .271.3拆卸和安装制动钳 .291.4维修前轮制动器，制动钳 FNR-G .311.5拆卸和安装制动摩擦片 .331.6拆卸和安装制动钳 .362维修后轮制动器 .382维修后轮制动器 .382.1维修后车轮制动器 CII 38 和 CII 41 .382.2拆卸和安装制动摩擦片 .392.3拆卸和安装制动钳 .423电子机械式驻车制动部件一览 .453电子机械式驻车制动部件一览 .453.1拆卸和安装 电子机械式驻车制动控制单元 J540 .453.2拆卸和安装驻车电机 .464制动踏板装配一览 .494制动踏板装配一览 .494.1将制动踏板从制动助力器上拆下 .4947-制动器、制动液压系统 .5147-制动器、制动液压系统 .51Magotan 2007 制动装置-版本：04.2007目录 i汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)1维修前制动钳 .511维修前制动钳 .511.1维修制动钳 FN 3 .511.2拆卸和安装制动钳 FN 3 的活塞 .511.3维修制动钳 FNR-G .541.4拆卸和安装制动钳 FNR-G 的活塞 .552维修后制动钳 .582维修后制动钳 .582.1拆卸和安装制动钳活塞 .592.2制动钳预排气 .613在压力下进行密封性检测 .623在压力下进行密封性检测 .623.1检测的前提条件：.624制动装置排气 .634制动装置排气 .634.1通过 制动液加注和排气装置 VAS 5234 或 V.A.G 1869 对制动系统进行排气 .634.2更换制动液 .655装配一览：制动助力器/制动总泵 .665装配一览：制动助力器/制动总泵 .665.1制动助力器真空泵（柴油车辆）.675.2检测 单向阀：.685.3拆卸和安装 制动助力器的压力传感器 G294 .686拆卸和安装 制动信号灯开关 F .697拆卸和安装制动总泵 .706拆卸和安装 制动信号灯开关 F .697拆卸和安装制动总泵 .707.1拆卸 .707.2安装 .718拆卸和安装制动助力器 .728拆卸和安装制动助力器 .728.1拆卸 .728.2安装 .749制动管路维修 .759制动管路维修 .759.1卷边设备装配一览 .779.2操作说明 .77Magotan 2007 制动装置-版本：04.2007ii 目录汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)00 技术数据00 技术数据1制动器 PR 编号的匹配1制动器 PR 编号的匹配此外从汽车数据铭牌上的相应 PR 编号可获知汽车上安装了哪种制动器。汽车数据铭牌在备胎凹槽里和保养记录本中。分配 电子零件目录（ETKA）下述表格列出了 PR 编号的分类。这对制动钳/制动盘和制动摩擦片的组合十分重要。1.1前轮制动器1.1前轮制动器发动机配置PR 编号前轮制动器1.6L-75 kW1LJ/1LHFN3(16”)1.6l-85 kW FSI 2.0l-110 kW FSI 2.0l-147 kW FSI 1.9l-77 kW TDI-PD 2.0l-90 kW TDI-PD 2.0l-100,103 kW TDI-PD 2.0l-125 kW TDI-PD 3.2l-184 kW1LKFNR-G(17”)适用于北美/日本市场的制动器：适用于北美/日本市场的制动器：发动机配置PR 编号前轮制动器2.0l-110 kW1ZGFN3(16”)2.0l-147 kW FSI 2.0l-100 kW TDI-PD 3.6l-206 kW（前轮驱动）3.2l-184 kW（四轮驱动）1LKFNR-G(17”)3.6l-206 kW（四轮驱动）1.2后轮制动器1.2后轮制动器发动机配置PR 编号后轮制动器1.6L-75 kW1KUCII 38(16”)1.6l-85 kW FSI 2.0l-110 kW FSI 2.0l-147 kW FSI 1.9l-77 kW TDI-PD 2.0l-90 kW TDI-PD 2.0l-100,103 kW TDI-PD 2.0l-125 kW TDI-PD 3.2l-184 kW2EACII 41(17”)Magotan 2007 制动装置-版本：04.20071.制动器 PR 编号的匹配 1汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)适用于北美/日本市场的制动器：适用于北美/日本市场的制动器：发动机配置PR 编号后轮制动器2.0l-147 kW FSI1KUCII 38(16”)3.2l-184 kW（前轮驱动）3.6l-206 kW（前轮驱动）3.2l-184 kW（四轮驱动）2EACII 41(17”)3.6l-206 kW（四轮驱动）Magotan 2007 制动装置-版本：04.20072 修理组：00-技术数据汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)2制动器的技术数据2.1制动总泵和制动助力器2制动器的技术数据2.1制动总泵和制动助力器制动总泵（低功率发动机配置）直径单位 毫米22,22制动总泵（高功率发动机配置）直径单位 毫米23,81制动助力器（左座驾驶型）直径单位 英寸11制动助力器（右座驾驶型）直径单位 英寸7/82.2前轮制动器2.2.1前轮制动器 FN 3位置2.2前轮制动器2.2.1前轮制动器 FN 3位置PR 编号PR 编号 1LJ/1LH/1ZG1LJ/1LH/1ZG1制动钳FN3(16”)2制动摩擦片，厚度毫米143制动盘直径单位 毫米312 制动盘，厚度毫米254制动钳，活塞直径单位 毫米542.2.2前轮制动器 FNR-G位置2.2.2前轮制动器 FNR-G位置PR 编号PR 编号 1LK1LK1制动钳FNR-G(17”)2制动摩擦片，厚度毫米143制动盘直径单位 毫米345 制动盘，厚度毫米304制动钳，活塞直径单位 毫米57Magotan 2007 制动装置-版本：04.20072.制动器的技术数据 3汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)2.3后轮制动器2.3.1后轮制动器 CII 38位置2.3后轮制动器2.3.1后轮制动器 CII 38位置PR 编号PR 编号 1KU1KU1制动钳CII 38(16”)2制动摩擦片，厚度毫米113制动盘直径单位 毫米286 制动盘，厚度毫米124制动钳，活塞直径单位 毫米382.3.2后轮制动器 CII 41位置2.3.2后轮制动器 CII 41位置PR 编号PR 编号 2EA2EA1制动钳CII 41(17”)2制动摩擦片，厚度毫米113制动盘直径单位 毫米310 制动盘，厚度毫米224制动钳，活塞直径单位 毫米41Magotan 2007 制动装置-版本：04.20074 修理组：00-技术数据汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)3制动检测3.1概述3制动检测3.1概述 在试验台上进行驱动检测。检测时，必须将手动变速箱的车辆置于怠速空档运行状态，自动变速箱的车辆挂入档位“N”。检测时必须注意试验台制造商的规定。提示提示关闭点火开关后制动控制系统不起作用。3.2前轮驱动车辆的检测3.2前轮驱动车辆的检测在单轴式转鼓试验台上进行制动检测。检测速度不得超过 6 km/h。经 Volkswagen（大众）许可的试验台满足这些条件。3.3带 Haldex 离合器的四轮驱动车辆的检测3.3.1在适用于四轮驱动车辆的相向转动单轴式转鼓测试台上进行制动检测。3.3带 Haldex 离合器的四轮驱动车辆的检测3.3.1在适用于四轮驱动车辆的相向转动单轴式转鼓测试台上进行制动检测。相向转动是指：制动测试台的转鼓一边向前转动，而另一边向后转动。这样可以避免制动力传递到传动系中。在检测时，对每个向前转动的轮子都进行测试，每轴需要进行两次制动检测。检测速度不得超过 6 km/h。经 Volkswagen（大众）许可的试验台满足这些条件。3.3.2如果不具备适用于四轮驱动车辆的测试台，也可以在标准单轴式转鼓测试台上按如下步骤进行制动检测：3.3.2如果不具备适用于四轮驱动车辆的测试台，也可以在标准单轴式转鼓测试台上按如下步骤进行制动检测：车辆向前行驶到转鼓上。关闭发动机并等待 2 秒钟。进行前部制动检测。起动发动机并等待约 5 秒钟，直到形成足够的真空。车辆向前行驶，使后轮转到转鼓上为止。关闭发动机并等待 2 秒钟。进行后部制动检测。起动发动机并等待约 5 秒钟，直到形成足够的真空。3.4检测电子机械式驻车制动进入“功能检测模式”：3.4检测电子机械式驻车制动进入“功能检测模式”：打开点火开关已关闭 AUTO HOLDMagotan 2007 制动装置-版本：04.20073.制动检测 5汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)前轮必须静止后轮必须以 2.5 和 9 km/h 之间的时速匀速转动最短 5 秒钟。进入“功能检测模式”会通过亮起黄色的 电子机械式驻车制动的故障指示灯-K214-显示。提示提示在“功能检测模式”中，第一次按下按钮时并不能完全关闭电子机械式驻车制动。随着连续四次按下 电子机械式驻车制动按钮-E538-，制动力逐级增加。第五次按下 电子机械式驻车制动按钮-E538-后，电子机械式驻车制动松开。退出“功能检测模式”：退出“功能检测模式”：前轮，车速大于 0 km/h后轮，车速小于 2.5 km/h 或大于 9 km/h关闭点火开关。Magotan 2007 制动装置-版本：04.20076 修理组：00-技术数据汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)45 防抱死制动系统45 防抱死制动系统1防抱死制动系统一般说明1防抱死制动系统一般说明ABS 制动装置为对角分开式。通过真空制动力助力器气动的产生制动力助力。带 ABS 的汽车没有机械式制动力调节器。控制单元内有一个专用软件分配后桥制动力。ABS 上的故障不会影响制动装置和助力装置。无 ABS 功能时普通制动系统也能正常工作。必须考虑到制动特性已被改变。在ABS 指示灯亮起后，后轮在制动时可能提前抱死！ABS 上的故障不会影响制动装置和助力装置。无 ABS 功能时普通制动系统也能正常工作。必须考虑到制动特性已被改变。在ABS 指示灯亮起后，后轮在制动时可能提前抱死！左置方向盘汽车 ABS 的布置。1-液压单元和控制单元2-制动助力器控制单元和液压单元合为一体。无法拆分。也不允许将液压泵从液压单元上脱开。Magotan 2007 制动装置-版本：04.20071.防抱死制动系统一般说明 7汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)2防抱死制动系统的维修说明2防抱死制动系统的维修说明 在维修防抱死制动系统前，用“引导型故障查询”确定损坏原因。“引导型故障查询”可通过 车辆诊断、测量和信息系统-VAS 5051-进行。关闭点火开关后断开蓄电池接地线。在用电焊装置 车身维修一般说明，车身组装说明 焊接前注意。在使用制动液时需注意有效的安全措施和说明，页 63。打开制动装置后，用 制动液加注和排气装置-VAS 5234-或-V.A.G 1869-给制动系统排气，页 63。在最后试车时确保至少进行一次制动调节（制动踏板必须明显出现脉动现象）。制动防抱死系统上的工作对清洁度的要求很高，严禁使用含矿物油的辅助剂，例如：机油、油脂等。在松开前彻底清洁连接处及其周围区域，但不得使用腐蚀性的清洁剂，例如：制动器清洗剂、汽油、稀释剂或类似物。将拆下的零件放在干净的垫子上并盖住。分开控制单元与液压单元后使用阀头的运输保护件。如果无法立即进行维修，则应小心的将已打开的部件盖住或密闭。（使用维修套件螺塞 1 H0 698 311 A）不要使用含絮抹布。只有在安装前，才能从包装中取出配件。只使用原装零件。装置已打开时，不能用压缩空气进行操作并且不要移动汽车。喷漆时电子控制单元短时间承受的最高温度为 95 C，长时间（约 2 小时）承受的最高温度为 85 C。注意不要让制动液流入插头。Magotan 2007 制动装置-版本：04.20078 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)3-VAS 5051-连接和选择功能所需要的专用工具和维修设备3-VAS 5051-连接和选择功能所需要的专用工具和维修设备 车辆诊断、测量和信息系统-VAS 5051-诊断导线-VAS 5051/1-或-VAS 5051/3-注意！试车时必须总是将检测装置固定在后座椅上。试车期间只允许一个人操作这些仪器。注意！试车时必须总是将检测装置固定在后座椅上。试车期间只允许一个人操作这些仪器。将诊断导线-VAS 5051/1-或-VAS 5051/3-的插头插入诊断接口。接通测试仪-箭头-。如果按钮区显示测试仪运行模式，则该测试仪操作准备就绪。打开点火开关。触摸显示屏Gefhrte Fehlersuche。依次选择：品牌 型号 年款 版本号 发动机标识字母确认输入的数据。请等待，直到测试仪查询过车辆中所有的控制单元。按下Sprung按钮并选择功能“功能或部件选择”。在显示屏上选择“底盘”在显示屏上选择“制动系统”在显示屏上选择显示的“01 具有自诊断功能的系统.”。或者：或者：在显示屏上选择显示的“防抱死制动系统.”。或者：或者：在显示屏上选择“电子机械式驻车制动”在显示屏上选择显示的“功能”。Magotan 2007 制动装置-版本：04.20073.VAS 5051 连接和选择功能 9汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)现在已显示了汽车的防抱死制动系统中所有的功能。在显示屏上选择您需要的功能。Magotan 2007 制动装置-版本：04.200710 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)4电气/电子部件和安装位置4.1ABS TRW（ABS/EDS/ASR/ESP）1-ABS 控制单元-J104-4电气/电子部件和安装位置4.1ABS TRW（ABS/EDS/ASR/ESP）1-ABS 控制单元-J104-安装位置：发动机舱内右侧液压单元上。完成自诊断前不要脱开插头连接。脱开插头连接前关闭点火开关。不允许与 ABS 液压单元-N55-分开拆卸和安装 页 172-ABS 液压单元-N55-2-ABS 液压单元-N55-安装位置：发动机舱内右侧液压单元包括下列组件：制动压力传感器-G201-ABS 液压泵-V64-阀体（包括进/排液阀）ABS 液压泵-V64-和阀体不允许彼此分开不允许将 ABS 控制单元-J104-分解拆卸和安装 页 173-制动摩擦片指示灯-K32-3-制动摩擦片指示灯-K32-安装位置：在组合仪表内功能：页 134-ABS 指示灯-K47-4-ABS 指示灯-K47-安装位置：在组合仪表内功能：页 135-ESP 和 ASR 指示灯-K155-5-ESP 和 ASR 指示灯-K155-安装位置：在组合仪表内功能：页 136-制动装置指示灯-K118-6-制动装置指示灯-K118-安装位置：在组合仪表内功能：页 137-制动信号灯开关-F-7-制动信号灯开关-F-安装位置：在制动总泵上拆卸和安装 页 698-ASR 和 ESP 按钮-E256-8-ASR 和 ESP 按钮-E256-安装位置：在中控台内9-ESP 传感器单元-G419-和 电子机械式驻车制动控制单元-J540-9-ESP 传感器单元-G419-和 电子机械式驻车制动控制单元-J540-安装位置：在中控台下面横向加速度传感器-G200-、偏转率传感器-G202-和 纵向加速度传感器-G251-的组合Magotan 2007 制动装置-版本：04.20074.电气/电子部件和安装位置 11汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)和 电子机械式驻车制动控制单元-J540-一起安装在同一个壳体中。拆卸和安装 页 2410-诊断接口10-诊断接口安装位置：驾驶员侧脚部空间盖板11-转向角传感器-G85-11-转向角传感器-G85-安装位置：在方向盘和组合开关之间的转向柱上。拆卸和安装 页 2412-车轮轴承壳体13-右前/左前转速传感器-G45-/-G47-12-车轮轴承壳体13-右前/左前转速传感器-G45-/-G47-拆卸和安装 页 2014-车轮轴承/轮毂单元14-车轮轴承/轮毂单元ABS 感应齿圈安装在车轮轴承内15-右后/左后转速传感器-G44-/-G46-15-右后/左后转速传感器-G44-/-G46-拆卸和安装（前轮驱动）页 21拆卸和安装（四轮驱动）页 2216-车轮轴承壳体16-车轮轴承壳体前轮驱动示意图17-车轮轴承/轮毂单元17-车轮轴承/轮毂单元前轮驱动示意图ABS 感应齿圈安装在车轮轴承内Magotan 2007 制动装置-版本：04.200712 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)5通过指示灯显示故障指示灯位置5通过指示灯显示故障指示灯位置名称名称1ESP 和 ASR 指示灯-K155-2制动摩擦片指示灯-K32-3ABS 指示灯-K47-4制动装置指示灯-K118-制动摩擦片指示灯-K32-制动摩擦片指示灯-K32-如果 制动磨擦片指示灯-K32-2-在打开点火开关 3 秒钟后不熄灭或在行驶期间亮起，则出现该故障的原因可能如下：-a-制动摩擦片被磨损。检查前后桥上的制动摩擦片。如果摩擦片已被磨损，则更换制动摩擦片。-b-布线中存在故障。电路图、故障查寻与安装位置ABS 指示灯-K47-ABS 指示灯-K47-如 ABS 指示灯-K47-3-在打开点火开关且检测过程结束后仍不熄灭，则出现该故障的原因可能如下：-a-供电电压低于 10 V。-b-ABS 出现故障。注意！出现 ABS 故障-b-时，防抱死制动系统被关闭，同时常规的制动装置完全起作用。注意！出现 ABS 故障-b-时，防抱死制动系统被关闭，同时常规的制动装置完全起作用。-c-在上次汽车起动后出现转速传感器临时故障。在这种情况下，ABS 指示灯在汽车重新起动后且车速超过 20 km/h 时自动熄灭。-d-从组合仪表到 ABS 控制单元-J104-的连接中断。电路图、故障查寻与安装位置-e-组合仪表损坏ABS 指示灯-K47-和 制动装置指示灯-K118-ABS 指示灯-K47-和 制动装置指示灯-K118-如果 ABS 指示灯-K47-3-熄灭，但 制动系统指示灯-K118-4-亮起，则出现该故障的原因可能如下：-a-手动制动器被拉紧。-b-制动液液位太低（指示灯闪烁）。打开点火开关后可听到三声警告音。-c-连接 制动装置指示灯-K118-的线路出现故障。电路图、故障查寻与安装位置 如果 ABS 指示灯-K47-3-和 制动装置指示灯-K118-4-一起亮起，ABS 系统已被损坏。必须考虑到制动特性已被改变。注意！ABS 指示灯-K47-和 制动装置指示灯-K118-亮起后，后车轮在制动时可能提前抱死。注意！ABS 指示灯-K47-和 制动装置指示灯-K118-亮起后，后车轮在制动时可能提前抱死。Magotan 2007 制动装置-版本：04.20075.通过指示灯显示故障 13汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)ESP 和 ASR 指示灯-K155-ESP 和 ASR 指示灯-K155-如果 ESP 和 ASR 指示灯-K155-1-在打开点火开关且检测过程结束后仍不熄灭，则出现该故障原因可能如下：出现一个与 ASR/ESP 有关的故障。汽车的 ABS/EDS 和 EBV 安全系统功能运行正常查询故障存储器。-a-在 ASR 和 ESP 按钮-E256-中对正极短路。-b-ASR 和 ESP 指示灯-K155-电路图、故障查寻与安装位置控制系统中出现故障。-c-ASR/ESP 系统已通过 ASR 和 ESP 按钮-E256-关闭。如果 ESP 和 ASR 指示灯-K155-在行驶期间闪烁，说明 ASR或 ESP 系统处于调节运行状态。如果 ESP 和 ASR 指示灯-K155-在行驶期间闪烁，说明 ASR或 ESP 系统处于调节运行状态。如果 ESP 和 ASR 指示灯-K155-1-在自检测期间不亮起，则存在以下故障：-a-ESP 和 ASR 指示灯-K155-已损坏进行电气检测。Magotan 2007 制动装置-版本：04.200714 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)6液压单元装配一览6.1ABS TRW（ABS/EDS/ASR/ESP）1-ABS 控制单元-J104-6液压单元装配一览6.1ABS TRW（ABS/EDS/ASR/ESP）1-ABS 控制单元-J104-控制单元和液压单元无法拆分。拆卸和安装 页 172-ABS 液压单元-N55-2-ABS 液压单元-N55-控制单元和液压单元无法拆分。拆卸和安装 页 173-制动管路3-制动管路至右前制动钳标记：直径 5.25mm 和带 M 10 x 1 螺纹的管状螺栓液压单元标记“VR”4-制动管路4-制动管路至左后制动钳标记：直径 5.25mm 和带 M 12 x 1 短螺纹的管状螺栓液压单元标记“HL”5-制动管路5-制动管路至右后制动钳标记：直径 5.25mm 和带 M 10 x 1 螺纹的管状螺栓液压单元标记“HR”6-制动管路6-制动管路至左前制动钳标记：直径 5.25mm 和带 M 12 x 1 短螺纹的管状螺栓液压单元标记“VL”7-制动管路7-制动管路制动总泵/推杆活塞回路至液压单元标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓液压单元标记“HZ1”8-制动管路8-制动管路制动总泵/浮动活塞回路至液压单元标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓液压单元标记“HZ2”9-隔热板9-隔热板分配 电子零件目录（ETKA）Magotan 2007 制动装置-版本：04.20076.液压单元装配一览 15汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)10-内星形螺栓，12 Nm11-制动助力器10-内星形螺栓，12 Nm11-制动助力器在装有 HBV 的汽车上安装了一个真空传感器 页 25拆卸和安装 页 7212-托架13-六角螺母，20 Nm14-减震橡胶15-内星形螺栓，10 Nm16-支架6.1.1将串联式制动总泵的制动管路连接到液压单元上在串联式制动总泵上：12-托架13-六角螺母，20 Nm14-减震橡胶15-内星形螺栓，10 Nm16-支架6.1.1将串联式制动总泵的制动管路连接到液压单元上在串联式制动总泵上：A-制动总泵推杆活塞回路至液压单元-标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓B-制动总泵浮动活塞回路至液压单元-标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓1-液压单元至左前制动钳3-液压单元至左后制动钳4-液压单元至右后制动钳在液压单元上：在液压单元上：1-液压单元至左前制动钳-标记：直径 5.25 mm 和带 M 12 x 1 短螺纹的管状螺栓2-液压单元至右后制动钳-标记：直径 5.25 mm 和带 M 10 x 1 螺纹的管状螺栓3-液压单元至左后制动钳-标记：直径 5.25 mm 和带 M 12 x 1 短螺纹的管状螺栓4-液压单元至右前制动钳-标记：直径 5.25 mm 和带 M 10 x 1 螺纹的管状螺栓5-液压单元至制动总泵推杆活塞回路-标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓6-液压单元至制动总泵浮动活塞回路-标记：直径 8.5 mm 或 直径 6 mm 和带 M 12 x 1 长螺纹的管状螺栓Magotan 2007 制动装置-版本：04.200716 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)6.1.2拆卸控制单元和液压单元所需要的专用工具和维修设备6.1.2拆卸控制单元和液压单元所需要的专用工具和维修设备 扭矩扳手-V.A.G 1331-扭矩扳手-V.A.G 1410-制动踏板加载装置-V.A.G1869/2-维修套件螺塞，备件号 1H0 698 311 A维修套件螺塞，备件号 1H0 698 311 A1-阀头运输保护件（泡沫塑料）2-螺塞 M 103-螺塞 M 12拆卸拆卸安装位置：该控制单元与液压单元用螺栓连在一起，位于发动机舱内右侧。注意！液压单元区域内的制动管路不准弯折！注意！液压单元区域内的制动管路不准弯折！读取和记录现有的控制单元编码。装有已编码收音机装置的车辆要注意编码，如有必要可咨询。断开蓄电池 电气设备;修理组：27;断开和连接蓄电池。Magotan 2007 制动装置-版本：04.20076.液压单元装配一览 17汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)拆下发动机罩。1.9 升柴油发动机：1.9 升柴油发动机：拆下进气管接头的连接软管。拆下进气管翻板电机 V157。拆下吸气软管和废气涡轮增压器之间的连接管。2.0 升柴油发动机：2.0 升柴油发动机：拆下进气管接头的连接软管。拆下进气管翻板电机 V157。6 缸 汽油发动机：6 缸 汽油发动机：断开爆震传感器和进气管上后部的真空软管阀门的插头连接。将线束从冷却液管上的支架中脱出，并将其放在一边。拔出进气管后部的真空软管，并将它们从支架中取出，全都放在边上。松开右后、左后以及发动机后部的冷却液管。用 直径达 25 mm 的软管夹-3094-夹住补偿罐上的两个冷却液软管。现在拔出补偿罐上的两个冷却液软管，并将它们和冷却液管一起尽可能远地放到一边。以下适用于所有车辆：以下适用于所有车辆：带隔热板的车辆，拆下隔热板。将红色的止动滑阀-沿箭头方向-向后推。-沿箭头方向-脱开控制单元插头并拔出。安装 制动踏板加载装置-V.A.G 1869/2-。将排气瓶排气软管插在左前和左后制动钳排气阀上，打开排气阀。用 制动踏板加载装置-V.A.G 1869/2-将制动踏板至少移动60 毫米。关闭左前和左后排气阀。不要拆下 制动踏板加载装置-V.A.G 1869/2-。将足够的无絮抹布放在控制单元和液压单元下面。请注意不要触及制动液。请注意不要触及制动液。首先标记制动总泵的两根制动管路，并将它们从液压单元上拧下。立即用维修套件中的螺塞（备件号 1 H0 698 311 A）堵住制动管路和螺纹孔。将剩余的制动管路（制动钳）作上标记，然后拧下并堵住。Magotan 2007 制动装置-版本：04.200718 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)带柴油颗粒滤清器的汽车：带柴油颗粒滤清器的汽车：拆下整个右前制动管路。以下适用于所有车辆：以下适用于所有车辆：将液压单元及控制单元向上从减震器中拉出-箭头-。6.1.3安装控制单元和液压单元6.1.3安装控制单元和液压单元提示提示只有在安装相应的制动管路时，才能去除新的液压单元上的螺塞。如果之前已经从液压单元取出螺塞，则制动液可能会流出，从而不再确保有足够的加注量和排气。安装液压单元时请注意不要从托架中压出减震橡胶。安装以倒序进行。制动管路的拧紧顺序：移开 制动踏板加载装置-V.A.G 1869/2-。制动装置排气 页 63编码收音机。在“引导型故障查询”中用 车辆自诊断、测量与信息系统 VAS5051 编码控制单元-J104-。同时必须对 转向角传感器-G85-、横向加速度传感器-G200-、纵向加速度传感器-G251-和 制动压力传感器-G201-进行基本设置。拧紧力矩：拧紧力矩：在支架上液压单元的六角螺栓10 Nm在 ABS 机组上的制动管路：制动管路 1 到 4（制动钳）14 Nm制动管路 5 到 6（制动总泵)直径 8.5 mm17 Nm直径 6 mm14 NmMagotan 2007 制动装置-版本：04.20076.液压单元装配一览 19汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)7拆卸和安装前后桥上 ABS 装置部件7.1拆卸和安装前桥上 ABS 装置部件1-ABS 转速传感器7拆卸和安装前后桥上 ABS 装置部件7.1拆卸和安装前桥上 ABS 装置部件1-ABS 转速传感器装入传感器前，清洁孔的内表面并涂抹螺栓散热膏 G 052 112 A3拆卸和安装 页 202-内六角螺栓，8 Nm3-车轮轴承/轮毂单元2-内六角螺栓，8 Nm3-车轮轴承/轮毂单元ABS 感应齿圈安装在车轮轴承内4-万向轴4-万向轴7.1.1拆卸和安装前桥上的转速传感器拆卸7.1.1拆卸和安装前桥上的转速传感器拆卸抬起汽车。Magotan 2007 制动装置-版本：04.200720 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)将插头连接-1-从转速传感器导线和转速传感器上脱开。将螺栓-2-从车轮轴承壳体中拧出。从车轮轴承壳体中拉出 ABS 转速传感器。安装安装在装入转速传感器前要清洁孔的内表面，并用螺栓散热膏 G052 112A3 涂抹转速传感器的四周。将转速传感器装入车轮轴承壳体的孔中，并用 8 Nm 的力矩拧紧螺栓。将转速传感器与转速传感器导线连在一起。7.2拆卸和安装后桥上 ABS 装置部件（前轮驱动）1-ABS 转速传感器7.2拆卸和安装后桥上 ABS 装置部件（前轮驱动）1-ABS 转速传感器装入传感器前，清洁孔的内表面并涂抹螺栓散热膏 G 052 112 A3拆卸和安装 页 212-内六角螺栓，8 Nm3-车轮轴承/轮毂单元2-内六角螺栓，8 Nm3-车轮轴承/轮毂单元ABS 感应齿圈安装在车轮轴承内7.2.1拆卸和安装后桥上的转速传感器拆卸7.2.1拆卸和安装后桥上的转速传感器拆卸抬起汽车。Magotan 2007 制动装置-版本：04.20077.拆卸和安装前后桥上 ABS 装置部件 21汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)将插头连接-1-从转速传感器导线和转速传感器上脱开。将螺栓-2-从车轮轴承壳体中拧出。从车轮轴承壳体中拉出 ABS 转速传感器。安装安装在装入转速传感器前要清洁孔的内表面，并用螺栓散热膏 G052 112A3 涂抹转速传感器的四周。将转速传感器装入车轮轴承壳体的孔中，并用 8 Nm 的力矩拧紧螺栓。将转速传感器与转速传感器导线连在一起。7.3拆卸和安装后桥上 ABS 装置部件（四轮驱动）1-ABS 转速传感器7.3拆卸和安装后桥上 ABS 装置部件（四轮驱动）1-ABS 转速传感器装入传感器前，清洁孔的内表面并涂抹螺栓散热膏 G 052 112 A3拆卸和安装 页 222-内六角螺栓，8 Nm3-车轮轴承/轮毂单元2-内六角螺栓，8 Nm3-车轮轴承/轮毂单元ABS 感应齿圈安装在车轮轴承内7.3.1拆卸和安装后桥上的转速传感器拆卸7.3.1拆卸和安装后桥上的转速传感器拆卸抬起汽车。Magotan 2007 制动装置-版本：04.200722 修理组：45-防抱死制动系统汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)将插头连接-1-从转速传感器导线和转速传感器上脱开。将螺栓-2-从车轮轴承壳体中拧出。从车轮轴承壳体中拉出 ABS 转速传感器。安装安装在装入转速传感器前要清洁孔的内表面，并用螺栓散热膏 G052 112A3 涂抹转速传感器的四周。将转速传感器装入车轮轴承壳体的孔中，并用 8 Nm 的力矩拧紧螺栓。将转速传感器与转速传感器导线连在一起。Magotan 2007 制动装置-版本：04.20077.拆卸和安装前后桥上 ABS 装置部件 23汽车技师帮技术资料一汽大众迈腾维修维修手册(Ma g o t a n _2007_制动装)8拆卸和安装 ESP 装置部件8.1拆卸和安装 ESP 传感器单元-G419-8拆卸和安装 ESP 装置部件8.1拆卸和安装 ES
