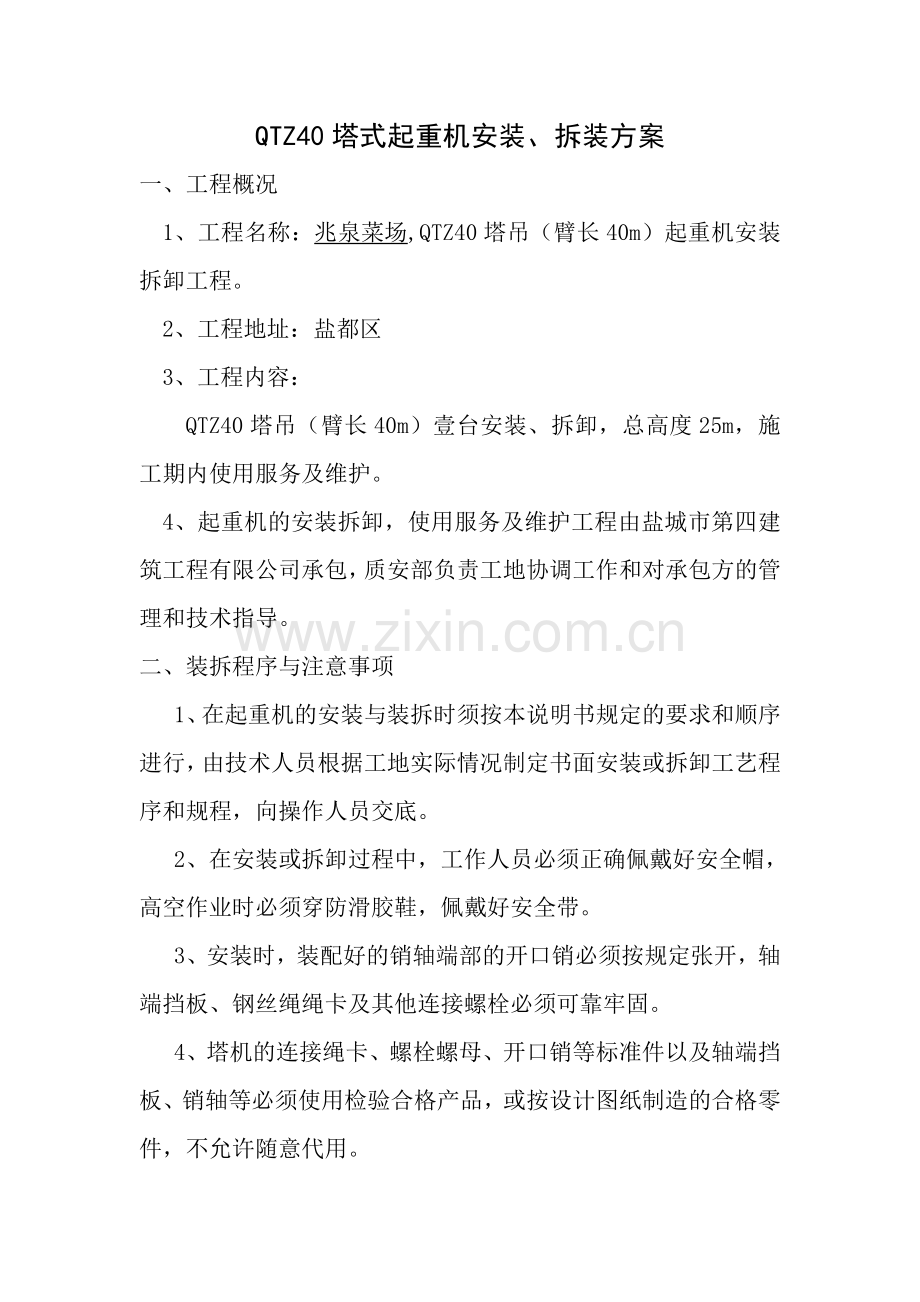

QTZ40塔式起重机安装、拆装方案
一、工程概况
1、工程名称：兆泉菜场,QTZ40塔吊（臂长40m）起重机安装拆卸工程。
2、工程地址：盐都区
3、工程内容：
QTZ40塔吊（臂长40m）壹台安装、拆卸，总高度25m，施工期内使用服务及维护。
4、起重机的安装拆卸，使用服务及维护工程由盐城市第四建筑工程有限公司承包，质安部负责工地协调工作和对承包方的管理和技术指导。
二、装拆程序与注意事项
1、在起重机的安装与装拆时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。
2、在安装或拆卸过程中，工作人员必须正确佩戴好安全帽，高空作业时必须穿防滑胶鞋，佩戴好安全带。
3、安装时，装配好的销轴端部的开口销必须按规定张开，轴端挡板、钢丝绳绳卡及其他连接螺栓必须可靠牢固。
4、塔机的连接绳卡、螺栓螺母、开口销等标准件以及轴端挡板、销轴等必须使用检验合格产品，或按设计图纸制造的合格零件，不允许随意代用。

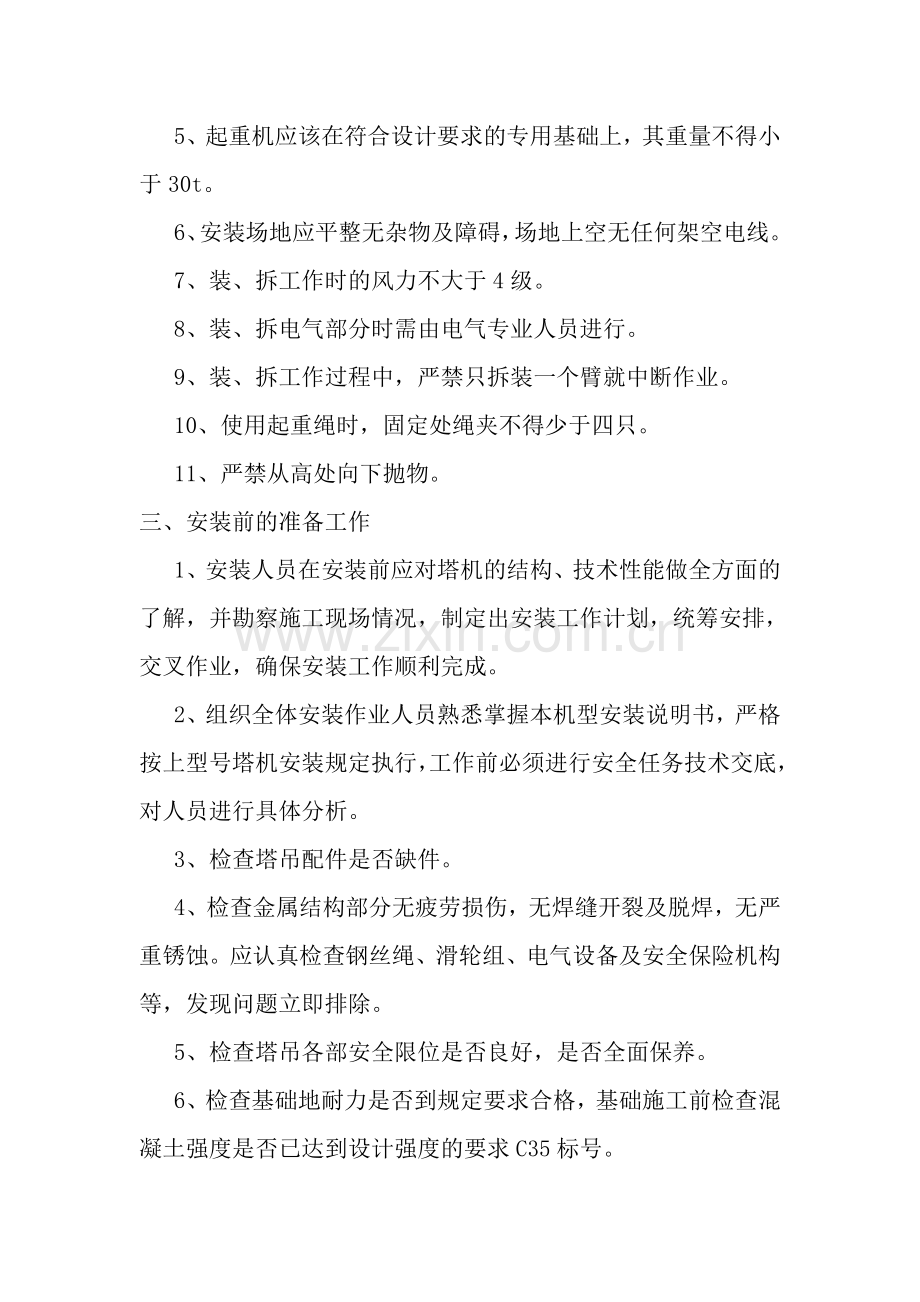

5、起重机应该在符合设计要求的专用基础上，其重量不得小于30t。
6、安装场地应平整无杂物及障碍，场地上空无任何架空电线。
7、装、拆工作时的风力不大于4级。
8、装、拆电气部分时需由电气专业人员进行。
9、装、拆工作过程中，严禁只拆装一个臂就中断作业。
10、使用起重绳时，固定处绳夹不得少于四只。
11、严禁从高处向下抛物。
三、安装前的准备工作
1、安装人员在安装前应对塔机的结构、技术性能做全方面的了解，并勘察施工现场情况，制定出安装工作计划，统筹安排，交叉作业，确保安装工作顺利完成。
2、组织全体安装作业人员熟悉掌握本机型安装说明书，严格按上型号塔机安装规定执行，工作前必须进行安全任务技术交底，对人员进行具体分析。
3、检查塔吊配件是否缺件。
4、检查金属结构部分无疲劳损伤，无焊缝开裂及脱焊，无严重锈蚀。应认真检查钢丝绳、滑轮组、电气设备及安全保险机构等，发现问题立即排除。
5、检查塔吊各部安全限位是否良好，是否全面保养。
6、检查基础地耐力是否到规定要求合格，基础施工前检查混凝土强度是否已达到设计强度的要求C35标号。
7、做好基础混凝土及基础底板配筋的隐蔽验收。
8、平整施工场地，落实专用电箱等有关安全防护措施。
9、检查安装专用工具及吊具钢丝绳是否合格产品技术要求。
10、检查回转臂长范围内是否有高压电线电缆、宿舍及办公用房等不安全因素，及时采取相应措施。
四、安装位置的确定及基础处理
1、首先考虑方便施工，充分发挥设备的理由率，避开各种障碍物及架空电线。起重机的任何部位与输电线路的安全距离不应小于10m，多台起重机间的架设距离应符合GB5144的规定要求。
2、必须对基础土壤进行实地勘察，尽量避免回填地段，如不得已采用时，应采取有效措施，然后按使用说明书提供的基础图样及技术要求进行施工，底层素土必须夯实，其承载能力不应小于20t/m2。
五、安装程序
1、将组装好的底架十字梁置于混凝土基础上，找正后用压板紧固牢靠，四个标准节连接座板平面度允差≤1mm。
2、将基础节安装在底架上用高强度螺栓固定好。经检查无误后，即可进入标准节安装工作。
3、安装标准节
起吊一节标准节，将被吊标准节回转至塔身上部，然后下放就位于塔身上，紧固好八条连接螺栓，以此安装好塔机对立高度的全部标准件。
4、吊装上、下转台
（1）将下转台与回转支承在地面上用螺栓紧固好，一起吊装。
（2）将上转台和回转机构联接在一起吊装；
（3）将上转台与回转支承之间的联接螺栓紧固好。
注意：切勿将上、下转台和回转支承连接在一起吊装。
5、吊装塔帽和司机室及走台。
（1）吊装塔帽前应先把吊臂前后拉杆和平衡臂拉杆各一组装在塔帽上；
(2 ) 吊装司机室及司机室走台。
6、安装平衡臂
（1）起吊时，将平衡臂缓缓吊起，此时拉近溜绳，使其均匀受力，以免平衡臂偏转和碰撞塔身，当平衡臂根部校点对正后，用销轴连接好。
（2）吊装一块平衡配重于配重腔尾端，并妥善稳固。
7、安装起重臂
（1）地面将起重臂按顺序接连好，把变幅需小车安装在起重臂上，穿绕并拉紧变幅绳，将跑车固定在第一节臂的尾部，用鉄丝八安装好的起重臂前后拉杆固定在弦杆上，并在起重臂前端拴两根溜绳；
（2）起吊起重臂缓慢吊起，当起重臂根部铰点对正后，插入销轴。注意：在臂架提升过程中，拉紧溜绳，控制方向，防止臂架偏转和碰撞塔身；
8、吊装剩余三块平衡重。
9、穿绕起升钢丝绳。
10、参照电气原理图和电器接线图，分别将各机构电源及安全装置线路接通，并安装好保护接地装置。
11、至此，塔机安装完毕，经过调试后即可进入正常工作状态。
六、顶升作业注意事项
1、检查液压油和液压系统是否清洁，不得有灰尘、粉、金属屑等杂质。
2、液压表最高不得超过允许值。
3、顶升前检查套架滚轮和塔身间隙，然后放松电缆，其长度略大于顶升高度。
4、顶升作业必须有人指挥，非作业人员不得上塔机。
5、顶升时，必须保持平衡状态，严禁回转。
6、顶升结束时，必须降到原位，固定螺栓。
7、风力在4级以上时，不得进行顶升工作。
七、塔机的拆卸
塔机的拆卸顺序时安装的逆过程，即后装的先拆，先装的后拆。但是塔机一般拆卸时是工程基本完工，有时甚至时经过长期闲置后拆卸，因此在设备完好方面都存在一定的问题，所以在拆卸前和拆卸过程中都应高度重视，应给仔细检查并采取相应措施后方可进行。
1、拆在吊钩组及起重臂的电缆线，松开起重绳固定端；收回卷筒。
2、将变幅小车用铁丝捆扎在臂根节，变幅绳收回卷筒。
3、利用汽车吊，卸下三块平衡配重。
4、拆卸起重臂
5、拆卸平衡臂
6、拆卸司机室及平台和塔帽
注意：拆卸过程中，在司机室和塔帽底部拴好溜绳，避免碰撞塔身。
7、拆卸上转台和回收机构
8、拆卸下转台和回转支承
9、拆卸塔身
按与安装塔身的相反程序拆卸塔身。
10、拆卸底架。
八、塔吊安装作业安全事项
1、风力4级以上和雨天应停止施工。
2、吊装平衡臂和起重臂时，一定要用两根麻绳，防止碰擦。
3、做好安全技术交底，并有交底的书面材料，交底材料一式两份，甲乙双方各执一份。
4、持证上岗，专人指挥，分工明确，工作区域禁止闲人入内，做好安全工作。
5、上、下联系应使用对讲机，要求信号清晰，遵守施工现场六大纪律。
6、安装、升节施工现场，甲乙双方必须各有一名专职安全员。
7、塔吊安装必须按进户审批的施工方案进行，如有变动，应及时报请部门领导审批，特同意签字后方可执行。
