蓄热锅炉设计.doc

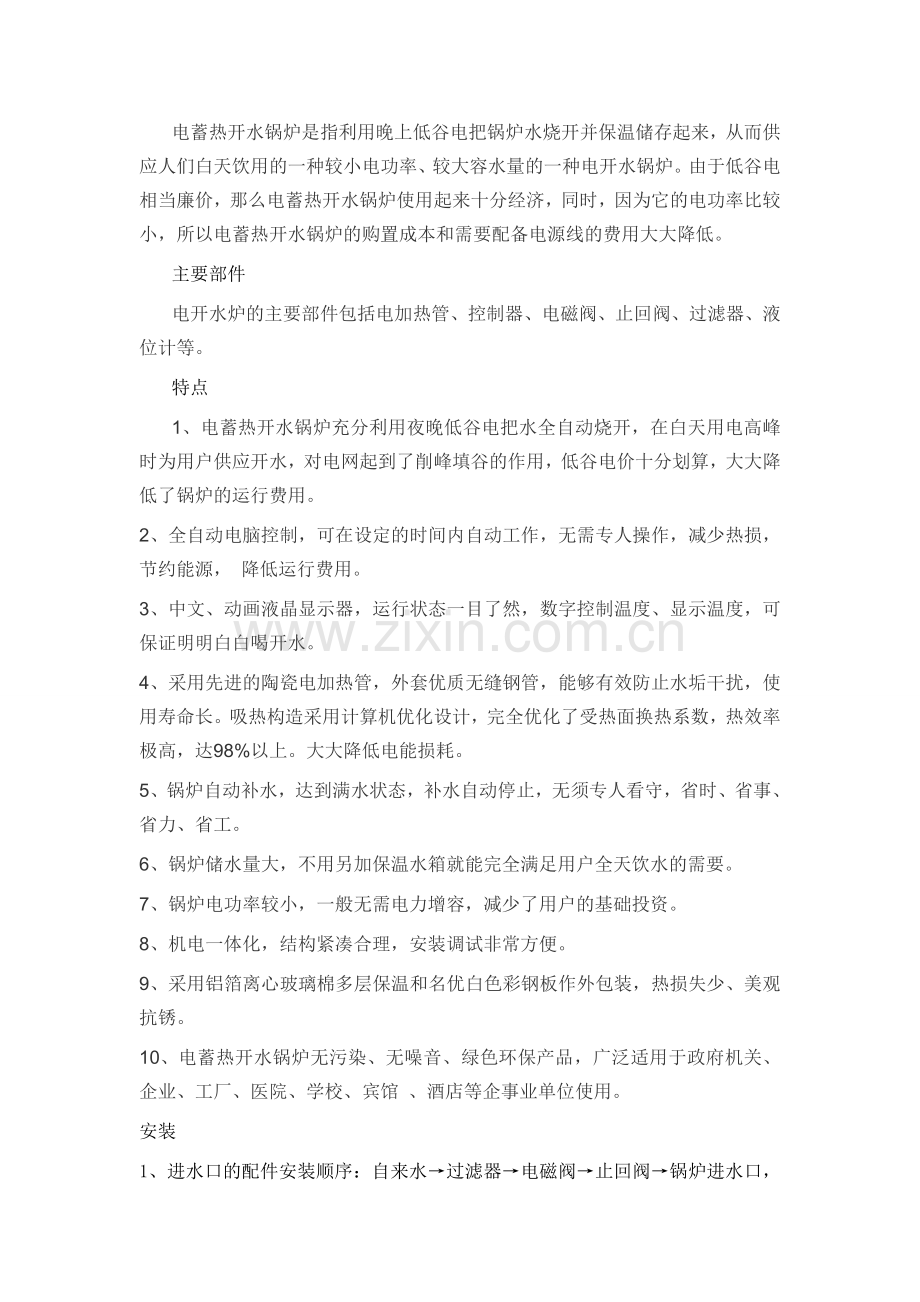

电蓄热开水锅炉是指利用晚上低谷电把锅炉水烧开并保温储存起来，从而供应人们白天饮用的一种较小电功率、较大容水量的一种电开水锅炉。由于低谷电相当廉价，那么电蓄热开水锅炉使用起来十分经济，同时，因为它的电功率比较小，所以电蓄热开水锅炉的购置成本和需要配备电源线的费用大大降低。
主要部件
电开水炉的主要部件包括电加热管、控制器、电磁阀、止回阀、过滤器、液位计等。
特点
1、 电蓄热开水锅炉充分利用夜晚低谷电把水全自动烧开，在白天用电高峰时为用户供应开水，对电网起到了削峰填谷的作用，低谷电价十分划算，大大降低了锅炉的运行费用。
2、 全自动电脑控制，可在设定的时间内自动工作，无需专人操作，减少热损，节约能源， 降低运行费用。
3、 中文、动画液晶显示器，运行状态一目了然，数字控制温度、显示温度，可保证明明白白喝开水。
4、 采用先进的陶瓷电加热管，外套优质无缝钢管，能够有效防止水垢干扰，使用寿命长。吸热构造采用计算机优化设计，完全优化了受热面换热系数，热效率极高，达98%以上。大大降低电能损耗。
5、 锅炉自动补水，达到满水状态，补水自动停止，无须专人看守，省时、省事、省力、省工。
6、 锅炉储水量大，不用另加保温水箱就能完全满足用户全天饮水的需要。
7、 锅炉电功率较小，一般无需电力增容，减少了用户的基础投资。
8、 机电一体化，结构紧凑合理，安装调试非常方便。
9、 采用铝箔离心玻璃棉多层保温和名优白色彩钢板作外包装，热损失少、美观抗锈。
10、 电蓄热开水锅炉无污染、无噪音、绿色环保产品，广泛适用于政府机关、企业、工厂、医院、学校、宾馆 、酒店等企事业单位使用。
安装
1、 进水口的配件安装顺序：自来水→过滤器→电磁阀→止回阀→锅炉进水口，并且电磁阀距止回阀的距离≥50mm，防止止回阀关闭不严造成电磁阀阀体过热。 2、必须安装排污阀，而且定期排污，最好每天排污一分钟左右。 3、锅炉的通大气口必须安装通大气管，并且把管口朝下距离锅炉≥50mm。4、必须把电源接入随机配戴的配电箱内的漏电断路器进线端子上，不得绕开漏电断路器直接接入电源，否则会造成漏电不断电等安全隐患。
维保
1、 锅炉要始终保持满水，就是在不用时也要保证满水，这叫“湿法满水保养”。2、定时检查水位电极是否灵敏，若果失灵需要及时擦拭干净电极上面的水垢。3、及时检查锅炉的结垢情况，定时为锅炉除垢。

经济性
蓄热系统方案设计须依据影响初期投资及运行成本的诸种因素综合考虑而确定因而在方案设计时，须详尽研究系统的峰谷电价结构及设备初投资等资料，以期达到最佳的经济效益，蓄热量及系统运行模式的选定在降低初期投资的同时节约更多的运行成本，充分利用谷电，转移更多的高峰期用电量。
高效节能性
进行蓄热系统设计时，须依据设计负荷的需求确定系统选型，尽可能地减少各种设备的装机容量，提高蓄热效率，充分利用蓄热装置优势，尽量减少系统能耗。
完整、稳定性
评价蓄热系统品质的最重要的依据是系统的整体效能及运行稳定性。进行系统设计时，须结合蓄热系统的运行特点，优选各种设备以使系统配合完美，符合整体运行要求。同时各种配套设备也要求能经受长期稳定的运行考验，减少对系统的维护，满足寿命要求。
二、系统组成
整个蓄热空调系统主要由蓄热循环系统、取热循环系统、空调水循环系统（生活热水和游泳池水循环系统）、控制系统等四大系统所组成。
蓄热循环系统是由特富电热水锅炉、蓄热循环泵、承压蓄热水罐、膨胀定压罐、软化水装置、热交换器的一次侧以及相关的管件、阀件组成，该循环把低谷电能转化为150 ℃的热水储存在蓄热水罐中。
取热循环系统
由热交换器一次侧、蓄热水箱、取热循环泵、以及相关的管件、阀件所组成。
一次热水在系统里循环。取热循环系统与空调水循环系统（生活热水和游泳池水循环系统）通过热交换器进行热交换，蓄热水罐内的150 ℃热水通过热交换器一次性冷却降温至60℃后被取热循环泵送回蓄热水罐。
空调水循环系统
是由热交换器二次侧、采暖循环泵、空气处理器（表冷段）以及相关的管件、阀件所组成。空调水在系统里循环。空调水经过热交换器二次侧时被加热并送往空气处理器（表冷段）供室内取暖，经过冷却的空调水走回到热交换器二次侧加热，循环往复。
控制系统
由主机数据通信模块、现场控制器、工作站及集成控制软件等组成控制网络，传感器、执行机构等构成外围控制。具有智能模糊识别功能的控制软件可根据历史运行记录和实时空调负荷变化，通过对电热锅炉、蓄热循环泵、取热循环泵的精确有效控制，自动调整蓄热空调的运行模式（蓄热量、蓄热释放时间等）在满足空调实际需求的前提下最大限度利用谷电和蓄热效率，并实现机房的无人管理和无纸化管理。
蓄热循环系统是整个系统的重要组成部分。它的设计是否合理、配置是否完善，关系到整个蓄热空调的成与败。
三、蓄热释放工作模式
蓄热空调模式根据蓄热量与供热需求量，可分为全量蓄热模式和分量蓄热模式。结合本工程实际空调需求、建筑物结构、初投资和运行成本综合分析，本方案采用分量蓄热模式。考虑到最低的运行成本和突发的应变能力，蓄热释放优先。蓄热释放优先并不是说把蓄热尽量用掉，而是以贮热设备每小时提供恒定的热量作为主要的热源，只要热负荷所需的热量超过了贮热设备的设计值，这超出的部分就由电热锅炉补充提供以满足每小时建筑物所需的热量。
四、蓄热系统配置及设备选型
1、电热锅炉
根据招标文件要求配置承压蓄热电锅炉型号为：WDZ-1050和WDZ700型电热锅炉各一台，
２、蓄热装置
本蓄热空调系统采用150 ℃高温热水蓄热，故采用承压蓄热水罐，根据招标文件要求按单体容积为80立方的蓄热罐配置；
３、热交换器
热交换器根据招标要求的各子系统的换热量要求分别配置如下：
空调换热器：卫生热水容积式热交换器：泳池换热器：
空调用换热机组换热器：
4、热循环泵
根据蓄热系统的蓄热量要求，确定蓄热循环水泵参数为：流量16立方、扬程10
米，电机功率1.1KW
5、取热循环泵
根据蓄热系统的各子系统的取热循环的热量要求，确定取热循环变频水泵参数为：流量30立方、扬程10米，电机功率2.2KW
蓄热型锅炉工程自控系统介绍
一、系统概述
现场控制网络是现代科学技术高速发展的产物，综合利用了现代计算机控制技术、通讯技术和图形显示技术为传统的机器设备或建筑物加上“聪明”头脑和“灵敏”的神经系统，为用户提供方便、舒适的环境，能够迅速地“响应”用
户的各种要求。
aView设备管理系统
VFM (aView Facility Manager) 以微处理机、网络和控制单元作为基础，专业对工业控制设备（如工业过程控制等）和各类建筑物内的设施或其它设施进行集中监视及有效管理，达到提高生产效率和降低能耗。
aView设备管理系统由独立控制单元、控制网络和安装在操作站上的视窗便捷管理员软件组成。
二、系统的可靠性设计
控制系统由主机数据通信模块、现场控制器、工作站等组成控制网络，传感器、执行机构等构成外围控制。进行蓄热、取热、联合供热、蓄热供热同时进行的控制。
aView网络通过计算机接口把系统控制的信息送到控制器RCU－48，RCU－48可以集中监控蓄热系统中的所有设备，包括：电热锅炉运行状态和故障，远程设定电热锅炉的出水温度，遥控开停；监控蓄热循环泵、取热循环泵、故障和开停监测蓄热系统供回水的温度；控制器RCLU－vf通过RS232/RS485与变频器相连，实现软控制。
控制器RCU－48、RCLU－vf、RCLU－aws和pc机组成一个完整的控制网络，计算机可以使整个蓄热系统更开放、更友善、更易于操作，再接上打印机可以得到书面的报告和记录。在工作站用户可以在
Windows视窗的操作环境下操纵鼠标，在动态的彩色图形当中，清晰灵活地对蓄热系统进行综合监控管理。用户可以根据预先编好的软件程序和设定值，自动执行所有的命令，实现“无人机房”。
3、系统运行模式
1. 控制总则：将谷电时制成的热，在峰电时有计划地全部释放完。
系统的工作状态可分为：
1、蓄热运行
2、蓄热供热运行
3、蓄热供热+主机供热
4、蓄热＋主机供热
运行模式主要为蓄热供热优先，即每小时定量释放储热（根据前一小时空调实际负荷和前一工作日后一小时的空调负荷自动调整各时段的储热释放量），不足部分由主机提供热量，当空调总热负荷小于蓄热总量时，采用全量蓄热供热的运行模式。
2. 蓄热空调系统调节方式
a.锅炉采用全功率启停运行；
b.根据锅炉出水温度调节蓄热水泵的流量（或启停）；
c.根据热交换器一次侧回水60℃和二次侧空调水循环系统（生活热水和游泳池水循环系统）出水要求变频控制取热循环泵；
d.根据前一日的运行负荷特征，自动调整控制策略，消除可能的剩热。
4、总结：
1．使用
aview
专业控制软件，实现对蓄热系统无疑是最专业的。
2．依据系统运行的参数，我们不仅能进行最优化的控制，还能在工作站显示、
记录。
3．带有消除剩热现象发生的程序，有利于提高蓄热系统的效率。是这一热蓄项
目的一大特点。
4．全中文、全智能、整体集成，整个蓄热中央空调系统机房（包括常规和蓄热）
等于单台全智能的机组，将是该项目的另一大特点。
