QX3-2000气象信息系统雷击电磁脉冲防护规范.doc

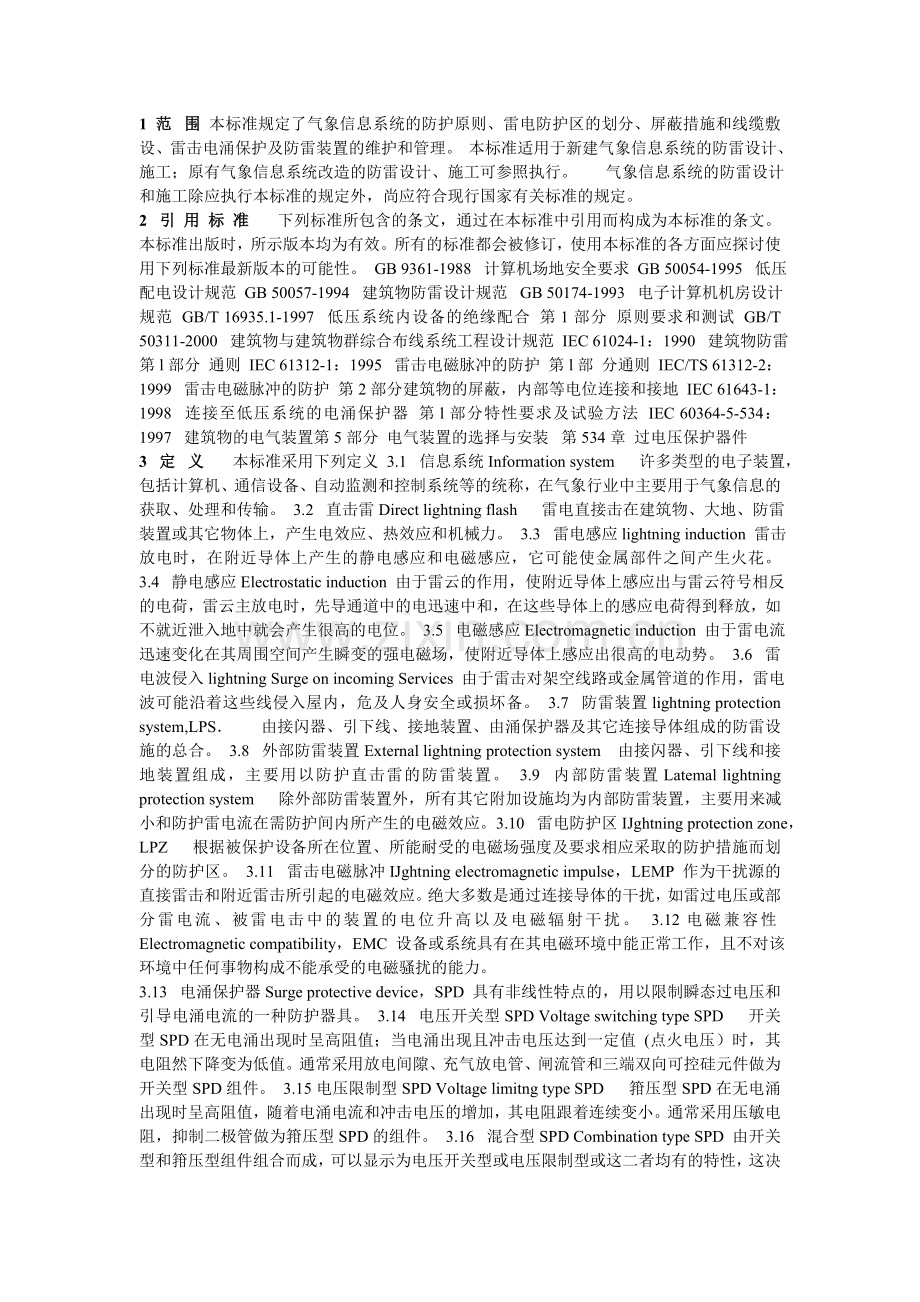

1 范  围 本标准规定了气象信息系统的防护原则、雷电防护区的划分、屏蔽措施和线缆敷设、雷击电涌保护及防雷装置的维护和管理。 本标准适用于新建气象信息系统的防雷设计、施工；原有气象信息系统改造的防雷设计、施工可参照执行。     气象信息系统的防雷设计和施工除应执行本标准的规定外，尚应符合现行国家有关标准的规定。
2  引 用 标 准     下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。 GB 9361-1988  计算机场地安全要求 GB 50054-1995  低压配电设计规范  GB 50057-1994  建筑物防雷设计规范   GB 50174-1993  电子计算机机房设计规范 GB/T 16935.1-1997  低压系统内设备的绝缘配合 第1部分 原则要求和测试 GB/T 50311-2000  建筑物与建筑物群综合布线系统工程设计规范 IEC 61024-1：1990  建筑物防雷 第l部分 通则 IEC 61312-1：1995  雷击电磁脉冲的防护 第l部 分通则 IEC/TS 61312-2：1999  雷击电磁脉冲的防护 第2部分建筑物的屏蔽，内部等电位连接和接地 IEC 61643-1：1998  连接至低压系统的电涌保护器 第l部分特性要求及试验方法 IEC 60364-5-534：1997  建筑物的电气装置第5部分 电气装置的选择与安装  第534章 过电压保护器件
3  定  义     本标准采用下列定义 3.1  信息系统Information system     许多类型的电子装置，包括计算机、通信设备、自动监测和控制系统等的统称，在气象行业中主要用于气象信息的获取、处理和传输。 3.2  直击雷Direct lightning flash     雷电直接击在建筑物、大地、防雷装置或其它物体上，产生电效应、热效应和机械力。 3.3  雷电感应lightning induction 雷击放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。 3.4  静电感应Electrostatic induction 由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电迅速中和，在这些导体上的感应电荷得到释放，如不就近泄入地中就会产生很高的电位。 3.5  电磁感应Electromagnetic induction 由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。 3.6  雷电波侵入lightning Surge on incoming Services 由于雷击对架空线路或金属管道的作用，雷电波可能沿着这些线侵入屋内，危及人身安全或损坏备。 3.7  防雷装置lightning protection system,LPS．     由接闪器、引下线、接地装置、由涌保护器及其它连接导体组成的防雷设施的总合。 3.8  外部防雷装置External lightning protection system   由接闪器、引下线和接地装置组成，主要用以防护直击雷的防雷装置。 3.9  内部防雷装置Latemal lightning protection system     除外部防雷装置外，所有其它附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护间内所产生的电磁效应。 3.10  雷电防护区IJghtning protection zone，LPZ     根据被保护设备所在位置、所能耐受的电磁场强度及要求相应采取的防护措施而划分的防护区。 3.11  雷击电磁脉冲IJghtning electromagnetic impulse，LEMP 作为干扰源的直接雷击和附近雷击所引起的电磁效应。绝大多数是通过连接导体的干扰，如雷过电压或部分雷电流、被雷电击中的装置的电位升高以及电磁辐射干扰。 3.12电磁兼容性Electromagnetic compatibility，EMC 设备或系统具有在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

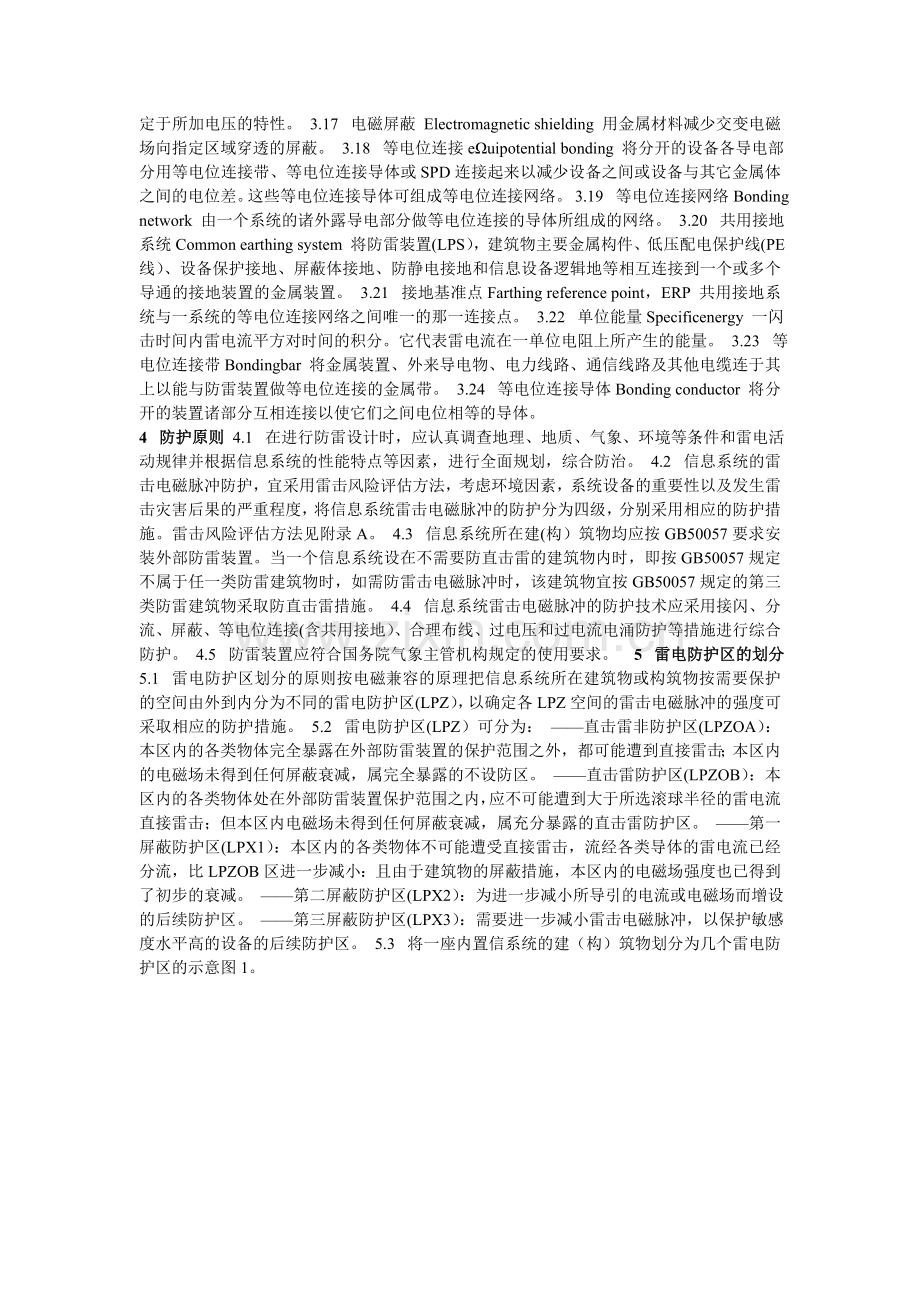

3.13  电涌保护器Surge protective device，SPD 具有非线性特点的，用以限制瞬态过电压和引导电涌电流的一种防护器具。 3.14  电压开关型SPD Voltage switching type SPD     开关型SPD在无电涌出现时呈高阻值；当电涌出现且冲击电压达到一定值 (点火电压）时，其电阻然下降变为低值。通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件做为开关型SPD组件。 3.15电压限制型SPD Voltage limitng type SPD     箝压型SPD在无电涌出现时呈高阻值，随着电涌电流和冲击电压的增加，其电阻跟着连续变小。通常采用压敏电阻，抑制二极管做为箝压型SPD的组件。 3.16  混合型SPD Combination type SPD 由开关型和箝压型组件组合而成，可以显示为电压开关型或电压限制型或这二者均有的特性，这决定于所加电压的特性。 3.17  电磁屏蔽 Electromagnetic shielding 用金属材料减少交变电磁场向指定区域穿透的屏蔽。 3.18  等电位连接eΩuipotential bonding 将分开的设备各导电部分用等电位连接带、等电位连接导体或SPD连接起来以减少设备之间或设备与其它金属体之间的电位差。这些等电位连接导体可组成等电位连接网络。 3.19  等电位连接网络Bonding network 由一个系统的诸外露导电部分做等电位连接的导体所组成的网络。 3.20  共用接地系统Common earthing system 将防雷装置(LPS），建筑物主要金属构件、低压配电保护线(PE线）、设备保护接地、屏蔽体接地、防静电接地和信息设备逻辑地等相互连接到一个或多个导通的接地装置的金属装置。 3.21  接地基准点Farthing reference point，ERP 共用接地系统与一系统的等电位连接网络之间唯一的那一连接点。 3.22  单位能量Specificenergy 一闪击时间内雷电流平方对时间的积分。它代表雷电流在一单位电阻上所产生的能量。 3.23  等电位连接带Bondingbar 将金属装置、外来导电物、电力线路、通信线路及其他电缆连于其上以能与防雷装置做等电位连接的金属带。 3.24  等电位连接导体Bonding conductor 将分开的装置诸部分互相连接以使它们之间电位相等的导体。
4  防护原则 4.1  在进行防雷设计时，应认真调查地理、地质、气象、环境等条件和雷电活动规律并根据信息系统的性能特点等因素，进行全面规划，综合防治。 4.2  信息系统的雷击电磁脉冲防护，宜采用雷击风险评估方法，考虑环境因素，系统设备的重要性以及发生雷击灾害后果的严重程度，将信息系统雷击电磁脉冲的防护分为四级，分别采用相应的防护措施。雷击风险评估方法见附录A。 4.3  信息系统所在建(构）筑物均应按GB50057要求安装外部防雷装置。当一个信息系统设在不需要防直击雷的建筑物内时，即按GB50057规定不属于任一类防雷建筑物时，如需防雷击电磁脉冲时，该建筑物宜按GB50057规定的第三类防雷建筑物采取防直击雷措施。 4.4  信息系统雷击电磁脉冲的防护技术应采用接闪、分流、屏蔽、等电位连接(含共用接地）、合理布线、过电压和过电流电涌防护等措施进行综合防护。 4.5  防雷装置应符合国务院气象主管机构规定的使用要求。    5  雷电防护区的划分 5.1  雷电防护区划分的原则按电磁兼容的原理把信息系统所在建筑物或构筑物按需要保护的空间由外到内分为不同的雷电防护区(LPZ），以确定各LPZ空间的雷击电磁脉冲的强度可采取相应的防护措施。 5.2  雷电防护区(LPZ）可分为： ——直击雷非防护区(LPZOA）：本区内的各类物体完全暴露在外部防雷装置的保护范围之外，都可能遭到直接雷击；本区内的电磁场未得到任何屏蔽衰减，属完全暴露的不设防区。 ——直击雷防护区(LPZOB）：本区内的各类物体处在外部防雷装置保护范围之内，应不可能遭到大于所选滚球半径的雷电流直接雷击；但本区内电磁场未得到任何屏蔽衰减，属充分暴露的直击雷防护区。 ——第一屏蔽防护区(LPX1）：本区内的各类物体不可能遭受直接雷击，流经各类导体的雷电流已经分流，比LPZOB区进一步减小：且由于建筑物的屏蔽措施，本区内的电磁场强度也已得到了初步的衰减。 ——第二屏蔽防护区(LPX2）：为进一步减小所导引的电流或电磁场而增设的后续防护区。 ——第三屏蔽防护区(LPX3）：需要进一步减小雷击电磁脉冲，以保护敏感度水平高的设备的后续防护区。 5.3  将一座内置信系统的建（构）筑物划分为几个雷电防护区的示意图1。

   表示在不同雷电防护区界面上的等电位连接带       …… 表示按滚球法计算LPS接闪器的保护范围
    表示起屏蔽作用的建筑物外墙，房间或其它屏蔽体和天线       LPS 外总防雷装置          交流配电屏（室）图1  雷电防护区划分和做符合要求的等电位连接地示例 6  电位连接和共用接地 6.1  将分开的导电装置用等电位连接导体或电涌保护器连接，以减少信息系统设备所在建筑物金属构发备之间或设备与设备之间因雷击产生的电位差。利用钢筋混凝土结构的建筑物内所有金属构件的庄接建立一个三维的连接网络是实现等电位连接的最佳选择。为方便等电位连接施工，应在一些合地方预埋等电位连结预留件。方法如图2所示。

图2   对一内置信息系统的建筑物划分雷电防护区，进行屏蔽、等电位连接和接地示例 6.2  进入信息系统所在建筑物的各类水管、采暖和空调管道等金属管道和电缆的金属外层在进入建筑匦做等电位连接，燃气管道入户后应在法兰盘连接处插入一块绝缘板，并在绝缘板两端用开关型SPD后，户内金属管道可参加等电位连接，并与建筑物组合在一起的大尺寸金属件连接在一起，按GB50054的要求做总等电位连接，之后接向总等电位连接带，可靠连通接地。 6.3  当电源采用TN系统时，从建筑物内总配电盘开始引进的配电线路和分支线路必须采用TN-S系如已采用TN-C系统供电，中性线(N）与保护线(PE）除在变压器处可以共同接地外，入户后应格分开，可通过加装SPD将TN-C系统改造为TN-C-S系统。 6.4  在建筑物入户处，即LPZ0与LPZ1区交界处进行总等电位连接后，在后续的雷电防护区交界处应按总等电位连接的方法进行局部等电位连接，连接主体应包含信息系统设备本身(含外露可导电部分）、PE线、信号线缆和防静电金属地板等。 6.5  在设有信息系统设备的室内应敷设等电位连接带，机柜、电气和电子设备的外壳和机架、计算机直流地(逻辑地）、防静电接地、金属屏蔽线缆外层、交流地和对供电系统的相线、中性线进行电涌保护的SPD接地端等均应以最短距离就近与这个等电位连接带直接连接。连接的基本方法应采用网型  (M）结构或星型(S）结构。网型结构的环型等电位连接带应每隔5m经建筑物墙内钢筋、金属立面与接地系统连结。其原则构成如图3中所示。
入户处，即LPZ0与LPZ1区交界处进行总等电位连接后，在后续的雷电防护区交界处应按总等电位连接的方法进行局部等电位连接，连接主体应包含信息系统设备本身(含外露可导电部分）、PE线、信号线缆和防静电金属地板等。 6.5  在设有信息系统设备的室内应敷设等电位连接带，机柜、电气和电子设备
的外壳和机架、计算机直流地(逻辑地）、防静电接地、金属屏蔽线缆外层、交
流地和对供电系统的相线、中性线进行电涌保护的SPD接地端等均应以最短的距
离就近与这个等电位连接带直接连接。连接的基本方法应采用网型  (M）结构
或星型(S）结构。网型结构的环型等电位连接带应每隔5m经建筑物墙内钢筋、
金属立面与接地系统连结。其原则构成如图3中所示。

图3  接地、等电位连接和共用接地系统的构成 a —— 防雷装置的接闪器以及可能是建筑物空间屏蔽的—部分(如金属屋顶）； b —— 防雷装置的引下线以及可能是建筑物空间屏蔽的一部分(如金属立面、
墙内钢筋）； c —— 防雷装置的接地装置(接地体网络、共用接地体网络）以及可能是建筑
物空间屏蔽的一部分(基础内钢筋和基础接地体）； d —— 内部导电物体，在建筑物内及其上的金属装置(不包括电气装置），如
电梯轨道，吊车，金属地面，金属框架，各种服务性设施的金属管道，金
属电缆桥架，地面、墙和天花板的钢筋； e —— (局部）信息系统的金属组件，如箱体、壳体、机架； f —— 代表局部等电位连接带(单点连接）的接地基准点(ERP）；
g —— (局部）信息系统的网形等电位连接结构； h —— (局部）信息系统的星形等电位连接结构； i —— 固定安装的I级设备(引入PE线）和Ⅱ级设备(不引入PE线）；等电位连接带： k —— 主要供电力线路的、供电力设备等电位连接用的总接地端(总接地带、
总接地母线、总等电位连接带）。也可用作共用等电位连接带； l —— 主要供信息线路和电缆用的、供信息设备等电位连接用的等电位连接
带(环形等电位连接带、水平等电位连接导体，在特定情况下：采用金属
板）。也可用作共用等电位连接带。用接地线多次接到接地系统上做等
电位连接(典型值为每隔5m连一次）； m —— 局部等电位连接带：1-等电位连接导体，2-接地导体，3-服务性设施
的金属管道，4-信息线路或电缆，5-电力线路或电缆； * —— 进入LPZ1区处，用于外来服务性设施的等电位连接(管道、电力和通信
线路或电缆）。与采用S型等电位连接网络时，信息系统的所有金属组件除在接地基准点，
即ERP处连接外，均用接地系统的各组件有足够的绝缘(大于10kV,1.2/50μs）。
当采用M型等电位连接网络时，信息系统的所有金属组件不应与共用接地系统
绝缘，可以通过多点连接组合到共用接地系统中。在复杂信息系统中，可以将
S和M组合在一起。 实现等电位连接的导体，其材料与最小截面要求见表1，铜或镀锌钢质等电
位连接带的最小截面应不小于5mm2。 6.8  宜利用建筑物的基础钢筋她网作为共用接地系统。如建筑物没有翟甭蝴
筋地网，宜在建筑物四周埋设人工垂直接地体和水平环型接地体。接地体的冲
击接地电阻不宜大于4Ω。
6.9  原则上应在各雷电防护区界面处做等电位连接，但由于工艺要求或其他
原因，被保护设备的安装位置不会正好设在界面处而是设在其附近，在这种
情况下，当线路能承受可能发生的电涌电压时，电涌保护器可安装在被保护
设备处，而线路的金属保护层或屏蔽层宜首先于界面处做一次等电位连接。 表l  连接等电位连接带或将其连接到接地设备的导体的最小截面
截面部位   材料  不同部位
总等电位连接处（LPZOB与LPX1交界处）
局部等电位连接（LPZ1与LPZ2交界处及以下交界处）
铜 材
16mm2
6mm2
铝 材
25mm2
10mm2
钢 材
50mm2
16mm2
 7  屏蔽措施和线缆敷设 7.1  屏蔽是减少电磁干扰的基本措施。为减少感应效应宜采取以下措施：外部
屏蔽措施、线路敷设于合适的路径、线路屏蔽。这些措施宜联合使用。   为改进电磁环境，所有与建筑物组合在一起的3v尺寸金属件都应等电位连接
在一起，并与防雷装置相连。如屋顶金属表面、立面金属表面、混凝土内钢筋
和金属门窗框架。例子见图2。在需要保护的空间内，当采用屏蔽电缆时其屏蔽层应至少在两端并宜在雷电
防护区交界处做等电位连接。当信息系统要求只在一端做等电位连接时，可将
屏蔽电缆穿金属管引入，金属管在一端做等电位连接。  在分开的各建筑物之间的电缆应敷设在金属管道内，如敷设在金属管、金属
格栅或钢筋成格栅疆的混凝土管道内，这些金属物从一端到另一端应是导电贯
通的，并连到各分开的建筑物的等电位连接曩上。电缆屏蔽层应连到这些带上。
当电缆屏蔽层能荷载可预见的雷电流时，该电缆可不敷设在金属管道内。 7.2  实践中建筑物或房间的大空间屏蔽是由金属支撑物、金属框架或钢筋混
凝土的钢筋这些自然构件组成的。这些构件构成一个格栅形大空间屏蔽。穿入
这类屏蔽的导电金属物应就近与其做等电位连接。当对屏蔽效率未做试验和理论研究时，磁场强度的衰减应按下列方法计算。     a） 在雷闪击于格栅形大空间屏蔽以外附近的情况下(见图4），当无屏蔽
时所产生的无衰减磁场强度Ho，相当于处在LPZ0区内的磁场强度，应按(1）
计算：   Ho=io/(2.π.S）………………………………………………（1）式中io —— 雷电流(A），按本规范附录B(标准的附录）的表Bl和表B2选取；  Sa —— 雷击点与屏蔽空间之间的平均距离，m。 Ho —— LPZ0区磁场强度，A/m。当有屏蔽时，即在格栅形大空间屏蔽内，此空间看作是LPZ1区，磁场强度从
Ho减为H1，其值应按(2）计算
H1=Ho/10SF/20……………………………………………（2）式中SF —— 屏蔽系数(dB），按表2的公式计算。 表2的计算值仅对在LPZ1区内距屏蔽层有一安全距离dS/1的安全空间Vs内才有
效(见图5），ds应按（3）计算：
d S/1=w.SF/10…………………………………………………（3）式中w —— 格栅形屏蔽的网格宽，m。 b） 在雷闪直接击在格栅形大空间屏蔽上的情况下，其内部LPZl区内Vs空间
内某点的磁场强度H1应按（4） 计算
H1=kH·jo·w/(dw·
式中dr —— 被考虑的点距LPZl区屏蔽顶的最短距离m；    dw —— 被考虑的点距LPZ1区屏蔽壁的最短距离m；  kH —— 形状系数(1/），取KH=0.01(1/）；   w —— LPZ1区格栅形屏蔽的网格宽(m）。式（4）的计算值仅对距屏蔽有一安全距离ds/2的空间Vs内有效，d s/2应符
合（5）的要求：   Ds/2=w    ……………………………………………（5）信息设备应仅安装在Vs空间内。此时可不将紧靠格栅的特强磁场强度当作对
信息设备的干扰源。 c） 流过包围LPZ2区及以上区的格栅形屏蔽的分雷电流将不会有实质性的影
响作用，处在LPZn区内的磁场强度Hn减至LPZn+1区内的Hn+1可近似地按（6）计算：
Hn+1=Hn/10 SF/20    …………………………………（6）式（6）适用于LPZn+1区内距其屏蔽有一安全距离ds/1的空间Vs。ds/1应按式
（3）计算。 图4  一个邻近雷击下的环境情况   表2  格栅形大空间屏蔽的屏蔽系数
材料
SF(dB）
25kHz1
1MHz2
铜/铝
20·1g(8.5/w）
20·1g(8.5/w）
钢3）
0·1g[(8.5/w）/                ]
20·1g(8.5/w）
注：w为格栅形屏蔽的网格宽（m），适用于w≤5m。R为格栅形屏蔽网格导全的半径，m。 1）  适用于首次雷击的磁场。 2）  适用于后续雷击的磁场。 3）  相对导磁系数μr≈200。

图5  在LPZ1或LPZn区内放信息设备的空间 7.3  信息系统设备所在建筑物按上述要求计算出各雷电防护区的磁场强度后，
应根据信息系统设备的抗干扰能力来确定其的安装位置、布线和接地的设计原
则。一般情况下，信息系统设备应安装在雷电防护区的最高级区域内。    7.4  信息系统设备的屏蔽和线缆敷设   7.4.1  信息系统设备机房位置应选择在LPZ最高级区和避免设在建筑物的顶层；
当建筑物天面部分的避雷网格尺寸不符合信息系统抗干扰的要求时，应在天面
加装屏蔽层。信息系统设备应避开该建筑物的结构柱子，安全距离可按7.2给出
的公式计算，也可参照表4给出的间距。 7.4.2  在需要保护的空间内采用屏蔽电缆，其要求见7.1。使用非屏蔽电缆，入户前应穿金属管并埋入地中水平距离10m以上。如受条件
限制无法穿金属管埋地入户，则应加长入户屏蔽管或栈桥长度，金属管或栈桥的
两端以及在雷电防护区交界处要做等电位连接和接地。 7.4.3  使用含有金属部件的光缆，如提供抗拉强度用的加强金属芯，金属档潮
层，防啮齿动物外层或修理时用的金属通信设施时，应接通光缆沿线的所有接头，
再生器等处的挡潮层(金属层），并在光缆长度每—端的终端进行直接接地或通
过开关型SPD接地。    7.4.4  信息系统设备为金属外壳时，应用最短的导线将其与等电位连接带进行
等电位连接。如是非金属外壳，当设备所在建筑物屏蔽未达到设备的电磁兼容性
要求时，应加装金属网或其它屏蔽体对设备屏蔽，金属网应与等电位连接带进行
等电位连接。 7.4.5  综合布线系统与其他刊源的间距应符合表3、4的要求。
表3  综合布线电缆与电力电缆的间距
类  别
与综合布线接近状况
最小净距mm
380V电力电缆 <2kVA
与缆线平行敷设
130
有一方在接地的金属线槽或铜管中
70
双方都在接地的金属线槽或钢管中
10
380V电力电缆 2～5kVA
与缆线平行敷设
300
有一方在接地的金属线槽或铜管中
150
双方都在接地的金属线槽或钢管中
80
380V电力电缆 >5kVA
与缆线平行敷设
600
有一方在接地的金属线槽或铜管中
300
双方都在接地的金属线槽或钢管中
150
注：1 当380V电力电缆<2kVA，双方都在接地的线槽中，且平行长度≤10m时，最小间距可以是10mm。 2 电话用户存在振铃电流时，不能与计算机网络在同一根对绞电缆中一起运用。 3 双方都在接地的线槽中，系指在两个不同的线槽，也可在同一线槽中用金属中用金属板隔开。
  表4  墙上敷设的综合布线电缆、光缆及管线与其他管线的间距
其他管线
最小平行净距（mm）
最小交叉净距（mm）
电缆、光缆或管线
电缆、光缆或管线
避雷引下线
1000
300
保护地线
50
20
给水管
150
20
压缩空气管
150
20
热力管（不包封）
500
500
热力管（包封）
300
300
煤气管
300
20
注：如墙壁电缆敷设高度超过6000m时，与避雷引下线的交叉净距应按下式计算： S≥0.05L 式中S —— 交叉净距（mm）； L —— 交叉处避雷引下线距地面的高度（mm）。
8  雷击电涌保护 8.1  将信息系统中不能直接参加等电位连接的带电体，如电源相线和中性线、
信号线等使用电涌保护器与等电位连接带连接，是等电位连接的组成部分，能
起到限制瞬态过电压，分走电涌电流达到保护信息系统设备的作用。 8.2  选择使用电涌保护器应考虑到如下因素：     ——雷电防护区（LPZ）的划分：     ——利用建筑物外部防雷设备和进入建筑物的金属管线分流；     ——按雷击风险评估进行分级；     ——区分供电系统型式进行安装；     ——充分考虑电涌保护器非线性元件的特性分别安装。 8.3  在LPZOA与LPZl区的界面处做等电位连接用的接线夹和电涌保护器，应采
用本规范附录B（标塞的附录）的表Bl～表B3的雷电流参量估算通过它们的分
流值。当无法估算时，可按以下方法确定：全部雷电流i的50％流入建筑物防
雷设备的接地设备，其另50％（即is）分配于引入建筑物的各种设施（外来导
电物、电力线、通信线等）。流入每一设施的电流ii等于is/n，n为上述设施
的个数。流经无屏蔽电缆芯线的电流iv等于电流ii除以芯线数m，即iv=ii/m
（见图6）；对有屏蔽的电缆，绝大部分的电流将沿屏蔽层流走。尚应考虑沿
各种设施引入建筑物的雷电流。应采用以上两值的较大者。
图6  雷击中建筑物外部设施时的电流分布
 在LPZ0B与LPZl区的界面处做等电位连接用的线夹和电涌保护器仅应按上述
方法考虑雷闪击中建筑物防雷设备时通过它们的雷流，可不考虑沿全长处在L
PZOB区的各种设施引入建筑物的雷电流，其值仅为感应电流和小部分雷电流。     当流过等电位连接导体的雷电流大于或等于总雷电流的25％时，其截面应
符合表1总等电位连接处的规定；当小于25％时，其截面应符合表1局部等电位
连接处的规定。     电涌保护器必须能承受前述预期通过它们的一部分雷电流，并应符合以下
两个附加要求：对电涌的最大箝压，有能力熄灭从电源跟着流经它们的电流。在建筑物进线处的最大电涌电压（电涌保护器的最大筘压与其两端导线的感
应电压之和）应与信息系统各位置上的承受能力相一致。 8.4  当无法获得220/380V三相配电系统各种设备的而冲击过电压时可按表5选用。表5  220/380V三相系统各种设备耐冲击过电压额定值
设备的位置
电源处的设备
配电线路和最后分支线路的设备
用电设备
特殊需要保护的设备
耐冲击过电压类别
IV类
III类
II类
I
耐冲击电压额定值（kV）
6
4
2.5
1.5
注：Ⅰ类 —— 需要将瞬态过电压限制到特定水平的设备； Ⅱ类 —— 如家用电器、手提工具和类似负荷； Ⅲ类 —— 如配电盘、断路器、布线系统（包括电缆、母线、分线盒、开关、插座），应用于工业的设备和一些其他设备（例如永久接至固定设备和固定安装的电动机）； Ⅳ类 —— 如电气计量仪表、一次线过流保护设备、波纹控制设备。
8.5  当无法获得通信设备耐冲击电压值时，可参见表6选用。表6  通讯设备预期耐共模冲击过电压值
设备名称
预期耐共模冲击过电压
电话交换局类似的电信交换中心的数字交换设备
1.0kV（10/700μs）
电信用户终端设备
1.5kV（10/700μs）
置在建筑物内的ISDS T/S总线的设备
1.0kV（1.2/50μs）
8.6  电涌保护器按组成的非线性元件特性可分为电压开关型、电压限制型和
混合型。它们在电涌冲击下具有不同的响应曲线。先和时应根据安装所处的雷
电防护区和雷电击中建筑物时雷电流分布估算而区别选择安装。由于首次雷击波形为10/350μs，在LPZ0区与LPZ1区界面上宜选用经10/350
μs波形最大冲击电流I级分类试验的SPD。在后续的雷电防护区的界面上宜选用
经8/20μs波形的最大放电电流II级分类试验或混合波Ⅲ级分类试验的SPD。 8.7  电涌保护器的安装需注意下列事项： 8.7.1  电涌保护器接至等电位连接带的导线要短而直，连接线总长度不宜大于
0.5m。 8.7.2  Ⅰ级分类试验的SPD可安装于建筑物的入口处，Ⅱ、Ⅲ级分类试验的SPD
一般应靠近被保护设备安装。 8.7.3  为避免不必要的感应回路，SPD与被保护设备之间应采用无回路或小回
路方式安装，可参见附录C（标准的附录）。 8.8  为满足信息系统设备耐受能量的要求， SPD的安装可以进行多级配合。在
进行多级配合时应考虑SPD之间的能量配合，当有续流时应在线路中串接退耦设
备，—般情况下，在线路上多处安装SPD且无准确数据时，电压开关型SPD与限
压型SPD的线路长度小于10m时和限压型SPD之间线路长度小于5m时宜串接退耦
装置。 8.9  必须考虑SPD退化或寿命终止后可能产生的对地短路对信息系统设备运行
的影响，因此SPD的己装应有过电流保护设备，SPD宜有劣化显示功能。 8.10  在爆炸危险环境中使用SPD应具备防爆功能。 8.11  在信号线上安装SPD，其功率、插入损耗、驻波、频率、带宽等参数应符
合信息系统的匹配要求。 8.12  在屏蔽线路从室外的LPZ0A或LPZ0B区进入LFZ1区的情况下，当线路屏蔽
层的截面Sc符合式（7）规定时可不安装保护线路的电涌保护器：
          ≥………………………………………（7）
              式中ii —— 流入屏蔽层的雷电流(kA），按图6确定；    Ρc —— 屏蔽层的电阻率(Ωm），20°C时铁为138×10-9Ωm，铜为17.24
×10-9Ωm，铝为28.264×10-9Ωm；    Lc —— 线路长度（m），按表7确定；    Ub —一 线路绝缘的耐冲击电压值（kV），电力线路按表8确定；通信线路，
纸绝缘为1.5kV，塑料绝缘为5kV。表7  按屏蔽层敷设条件确定的线路长度
屏蔽层敷设条件
Lc、m
屏蔽层与电阻率ρ（Ωm）的土壤直接接触
当实际长度 > 8  时取lc =  ；当实际长度 < 8  时取lc = 线路实际长度
屏蔽层与土壤隔离或敷设在大气中
lc = 建筑物与屏蔽层最近接地点之间的距离
  表8  电缆绝缘的耐冲击电压值
电缆的额定电压、kV
绝缘的耐冲击电压Ub、kV
≤0.05
5
0.22
15
10
75
15
95
20
125
注：当流入线路的雷电流大于以下数值时，绝缘可能产生不可接受的温升。对屏蔽线路Ii=8Sc；对无屏蔽的线路 式是Ii —— 流入屏蔽层的雷电流（kA）；      Sc —— 屏蔽层的截面（mm2）；      —— 流入无屏蔽线路的总雷电流（kA）；     —— 线路导线的根数； —— 每根导线的截面（mm2）。 8.13  在考虑各设备之间的过电压保护水平Up时，若线路无屏蔽时尚应计及线
路的感应电压。环路中感应电压、电流和能量的计算可参见附录D（标准的附
录），其雷电流参数应按附录B中表B2选取。在考虑被保护设备的耐冲击过电
压水平时宜按其值的80％考虑。
9  防雷装置的维护和管理 9.1  为确保信息系统的防雷装置正常运行，达到防雷减灾，将损失降低到最
小程度，必须坚持预防为主，安全第一的方针。 9.2  信息系统的防雷装置必须确定专人负责管理。防雷装置的设计、安装、
配线等图纸资料应及时归档。每年的检测报告应妥善保管。当发生雷击灾害造
成直接或间接损失时，应将情况及时上报防雷主管部门备案。 9.3  加强信息系统的防雷装置日常维护是确保信息系统正常运行的重要措施
之一。要求在每年雷雨季节前全面检查防雷装置运行情况，有无接触不良，积
尘过多，SPD有无跳火、发热、漏电流过大，绝缘不良，接地电阻变大等故障。
并针对性维护，及时排除故障。
附  录  A （标准的附录）雷击风险评估方法
A1  信息系统雷击电磁脉冲的防护，应考虑信息系统所处的环境因素、信息系
统设备的重要性和发生雷击事故的后果严重程度等因素进行雷击风险综合评估，
将信息系统雷击电磁脉冲的防护分为A、B、C、D四极，分别采用相应的防护措施。
  A2  信息系统雷击电磁脉冲防护分级计算方法如下：
A2.1  信息系统所处建筑物预期的年平均直击雷次数
a）建筑物年预计雷击次数应按式A1确定：       …………………A1）式中N —— 建筑物预计雷击次数(次/a）；
k —— 校正系数，在一般情况下取1，在下列情况下取相应数值：位于旷
野孤立的建筑物取2；金属屋面的砖木结构建筑物取1.7；位于河边、湖边、山
坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建
筑物，以及特别潮湿的建筑物取1.5；     —— 建筑物所处地区雷击大地的年平均密度，次/（km2·a）；     —— 与建筑物截收相同雷击次数的等效面积，km2。
b） 雷击大地的年平均密度应按式（A2）确定：           ………（A2）  式中 Td ——年平均雷暴日，根据当地气象台、站资料确定，d/a。
c）建筑物等效面积 应为其实际平面积向外扩大后的面积。其计算方法应符合下列规定：（1） 当建筑物的高H小于100m时，其每边的扩大宽度和等效面积应按式(A.3）、式(A.4）计算确定：         …………（A3）      ………… （A4）式中D —— 建筑物每边的扩大宽度，m； L、W、H —— 分别为建筑物的长、宽、高，m。（2）当建筑物的高日等于或大于100m时，其每边的扩大宽度应按等于建筑物的高 H计算；建筑物的等效面积应按式（A5）确定：    …………（A5）（3）当建筑物各部位的高不同时，应沿建筑物周边逐点算出最大扩大宽度，其等效面积A应按每点最大扩大宽度外端的连接线所包围的面积计算。
A2.2  因直击雷和雷击电磁脉冲引起信息系统设备损坏的可接受的最大年平均雷击次数     ……………（A6）式中 —— 因直击雷和雷击电磁脉冲引起信息系统设备损坏的可接受的最大年平均雷击次数；
C —— 各类因子。        ……………（A7）
：信息系统所在建筑物材料结构因子     当建筑物屋顶和主体结构均为金属材料时，取0.5；     当建筑物屋顶和主体结构均为钢筋混凝土材料时，取1.0；        当建筑物为砖混结构时，取1.5；     当建筑物为砖木结构时，取2.O；     当建筑物为木结构或其它易燃材料时，取2.5。
：信息系统重要程度因子     —般计算机、通讯设备，取0.5；     《计算机场站安全要求》中划为C类的机房，取1.0；     《计算机场站安全要求》中划为B类的机房，取2.0；     《计算机场站安全要求》中划为A类的机房，取3.0。
：信息系统设备耐冲击类型和抗冲击能力因子     本因子与设备的耐各种冲击的能力有关，与采用的等电位连接及接地措施有关，与供电线缆、信号线屏蔽接地状况有关，—般可原则分为：     一般，取0.5；     较弱，取1.0；     相当弱，取3.0。注：一般指设备为GB/T169935.1-1997中所指的I类安装位置的设备，且采取了较完善的等电位连接、接地、线缆屏蔽措施。较弱指设备为GB/T16935.1-1997中所指的I类安装位置的设备，但使用架空线缆，因而风险较大。     相当弱指设备集成化程度很高，通过低电压、微电流进行逻辑运算的计算机蹦恿讯设备。
：信息系统设备所在雷电防护区（LPZ）的因子     设备在LPZ2或更高层雷电防护区内时，取0.5；     设备在LPZ1区内时，取1.0；     设备在LPZ0B区内时，取1.5；     设备在LPZ0A区内时，取2.0。
C5：信息系统发生雷击事故的后果因子    。 信息系统业务中断不会产生不良后果时，C5取0.5；     信息系统业务原则上不允许中断，但在中断后无严重后果时，C5取1.0；     信息系统不允许中断，中断后会产生严重后果时，C5取1.5。
A2.3  信息系统雷击电磁脉冲防护分级  （LEMP）   依据公式        ……………………（A8）
  当     E>0.98          为A级；
0.95<E< SPAN>≤0.98    为B级；
  0.80<E< SPAN>≤0.95    为C级；
E≤0.80         为D级。
A3  信息系统电磁脉冲各级的电涌保护
A级宜在低压系统中采取3级——4级SPD进行保护；
   B级宜在低压系统中采取2级——3级SPD进行保护；
C级宜在低压系统中采取2级SPD进行保护；
    D级宜在低压系统1级或以上的SPD进行保护。
A4  《计算机场地安全要求》GB9361-88
