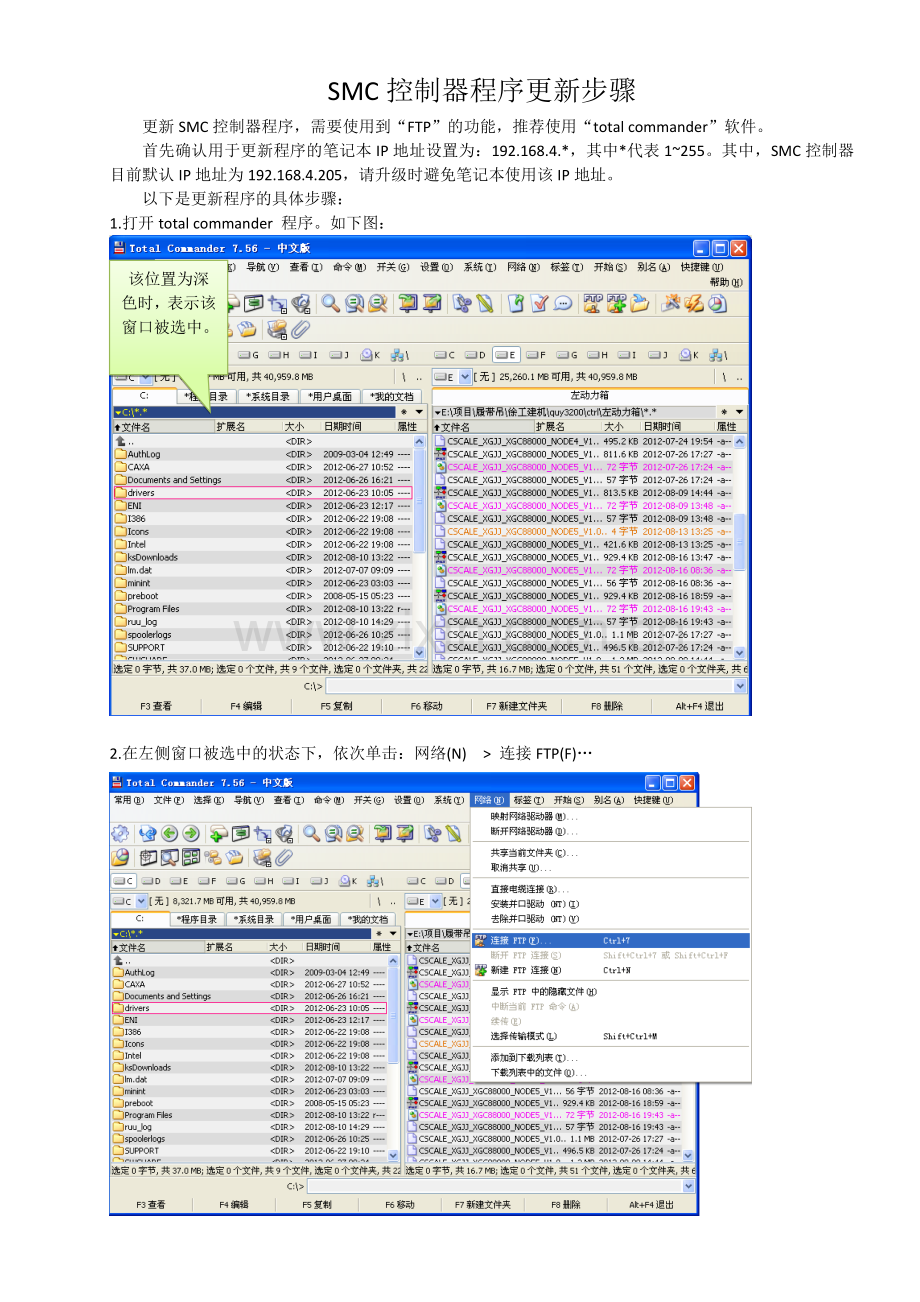

SMC控制器程序更新步骤
更新SMC控制器程序，需要使用到“FTP”的功能，推荐使用“total commander”软件。
首先确认用于更新程序的笔记本IP地址设置为：192.168.4.*，其中*代表1~255。其中，SMC控制器目前默认IP地址为192.168.4.205，请升级时避免笔记本使用该IP地址。
以下是更新程序的具体步骤：
1.打开total commander 程序。如下图：
该位置为深色时，表示该窗口被选中。

2.在左侧窗口被选中的状态下，依次单击：网络(N) > 连接FTP(F)…

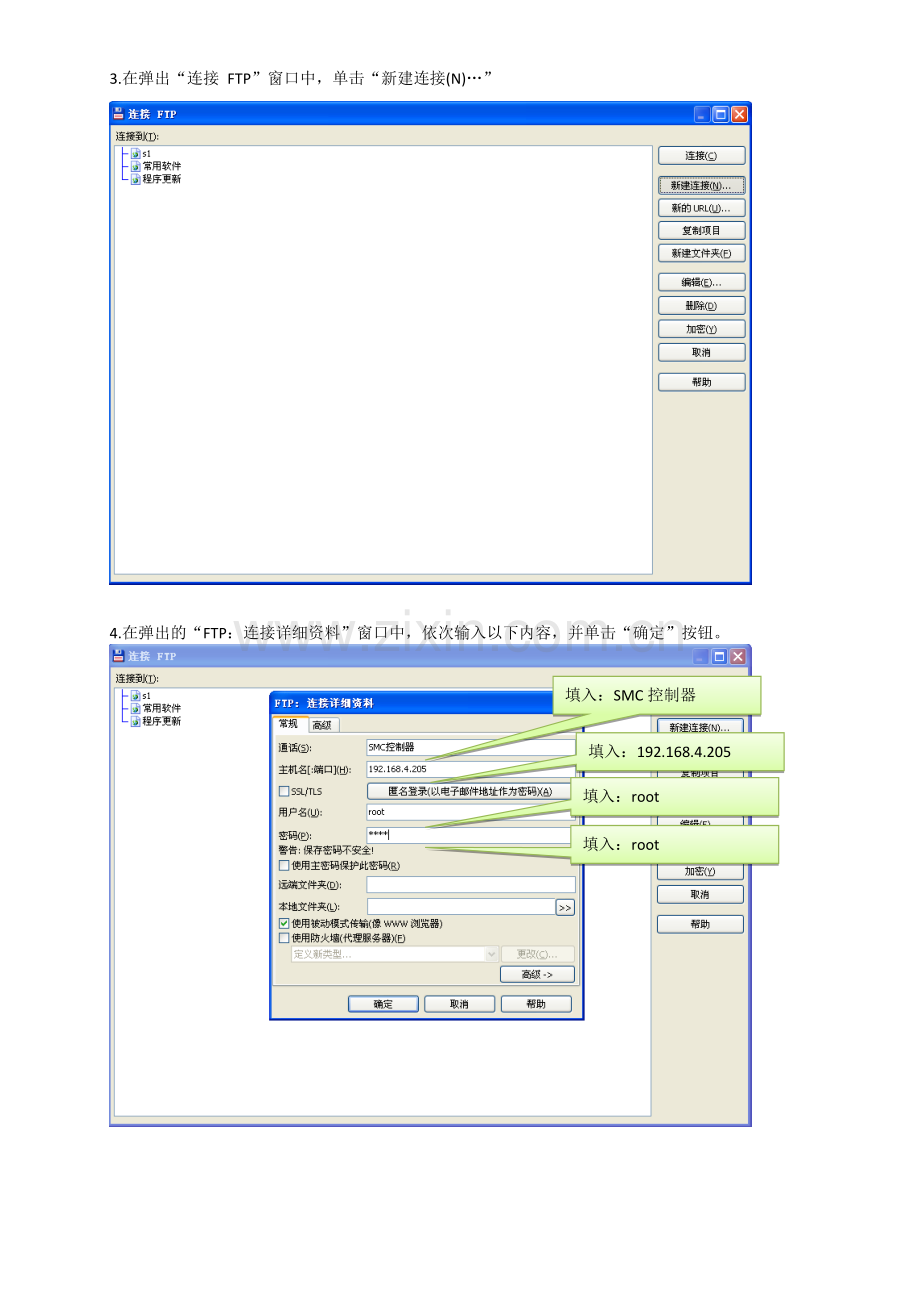

3.在弹出“连接 FTP”窗口中，单击“新建连接(N)…”

4.在弹出的“FTP：连接详细资料”窗口中，依次输入以下内容，并单击“确定”按钮。
填入：root
填入：root
填入：192.168.4.205
填入：SMC控制器

5.选中“SMC控制器”标签后，点击“连接(C)”按钮。

6.在如下界面，按下“Backspace”键、双击或选中后按下回车键，三个步骤均可以实现返回上一级目录。
在该窗口状态下，按下“Backspace”建或双击这里

7. 进入如下界面：

8．1）在左侧窗口中，依次进入smc/codesys/文件夹。
2）在右侧窗口中，找到存放控制程序的文件夹，如示例的路径是：E:\XGC88000控制程序\左侧动力箱 NODE5/。在该文件夹中存放了“DEFAULT.CHK”和“DEFAULT. PRG”两个文件，如下图：
该位置为深色时，表示该窗口被选中

9. 在右侧窗口中，使用“ctrl+A”快捷键或按住“ctrl”建并依次选择“DEFAULT.CHK”和“DEFAULT. PRG”两个文件，用鼠标拖入左侧窗口。在弹出的“上传”窗口中，单击“确定”按钮。

10.在弹出的“ftp”窗口中，单击“全部替换(A)”按钮。

11.弹出“total commander”窗口，绿色进度条完成后，该窗口消失。

12.依次单击：网络(N) >断开FTP连接(S)。至此，程序升级完毕。

12.进入如下界面，可以选择关闭该软件或继续以上步骤更新其他控制器的程序。
