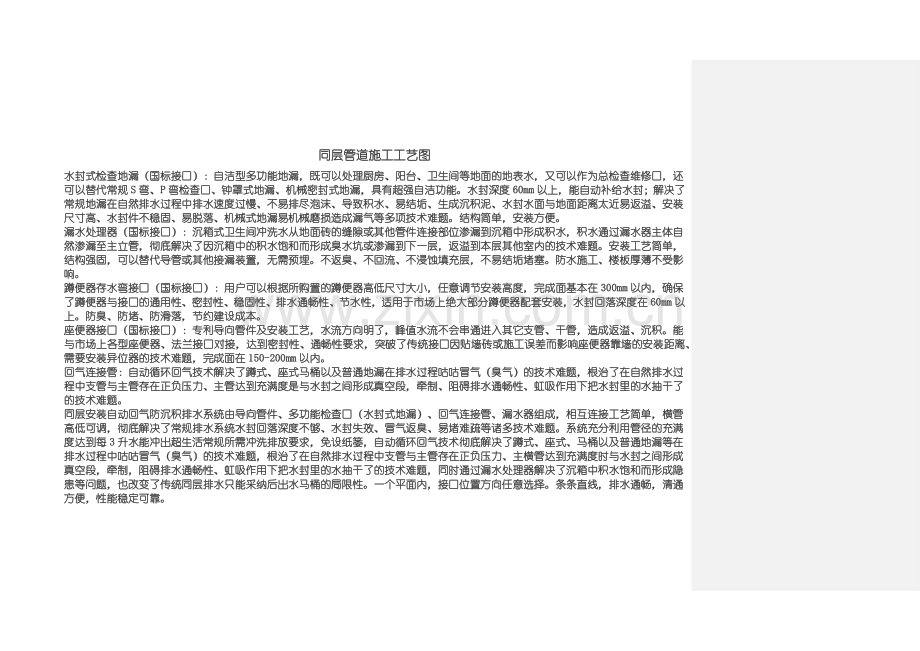

同层管道施工工艺图
水封式检查地漏（国标接口）：自洁型多功能地漏，既可以处理厨房、阳台、卫生间等地面的地表水，又可以作为总检查维修口，还可以替代常规S弯、P弯检查口、钟罩式地漏、机械密封式地漏，具有超强自洁功能。水封深度60mm以上，能自动补给水封；解决了常规地漏在自然排水过程中排水速度过慢、不易排尽泡沫、导致积水、易结垢、生成沉积泥、水封水面与地面距离太近易返溢、安装尺寸高、水封件不稳固、易脱落、机械式地漏易机械磨损造成漏气等多项技术难题。结构简单，安装方便。
漏水处理器（国标接口）：沉箱式卫生间冲洗水从地面砖的缝隙或其他管件连接部位渗漏到沉箱中形成积水，积水通过漏水器主体自然渗漏至主立管，彻底解决了因沉箱中的积水饱和而形成臭水坑或渗漏到下一层，返溢到本层其他室内的技术难题。安装工艺简单，结构强固，可以替代导管或其他接漏装置，无需预埋。不返臭、不回流、不浸蚀填充层，不易结垢堵塞。防水施工、楼板厚薄不受影响。
蹲便器存水弯接口（国标接口）：用户可以根据所购置的蹲便器高低尺寸大小，任意调节安装高度，完成面基本在300mm以内，确保了蹲便器与接口的通用性、密封性、稳固性、排水通畅性、节水性，适用于市场上绝大部分蹲便器配套安装，水封回落深度在60mm以上。防臭、防堵、防滑落，节约建设成本。
座便器接口（国标接口）：专利导向管件及安装工艺，水流方向明了，峰值水流不会串通进入其它支管、干管，造成返溢、沉积。能与市场上各型座便器、法兰接口对接，达到密封性、通畅性要求，突破了传统接口因贴墙砖或施工误差而影响座便器靠墙的安装距离、需要安装异位器的技术难题，完成面在150-200mm以内。
回气连接管：自动循环回气技术解决了蹲式、座式马桶以及普通地漏在排水过程咕咕冒气（臭气）的技术难题，根治了在自然排水过程中支管与主管存在正负压力、主管达到充满度是与水封之间形成真空段，牵制、阻碍排水通畅性、虹吸作用下把水封里的水抽干了的技术难题。

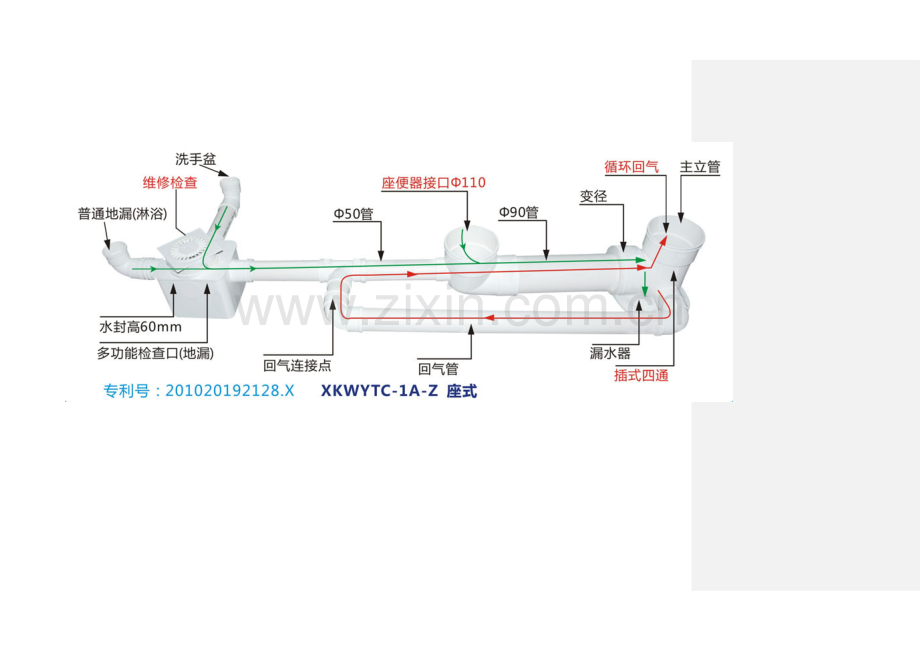

同层安装自动回气防沉积排水系统由导向管件、多功能检查口（水封式地漏）、回气连接管、漏水器组成，相互连接工艺简单，横管高低可调，彻底解决了常规排水系统水封回落深度不够、水封失效、冒气返臭、易堵难疏等诸多技术难题。系统充分利用管径的充满度达到每3升水能冲出超生活常规所需冲洗排放要求，免设纸篓，自动循环回气技术彻底解决了蹲式、座式、马桶以及普通地漏等在排水过程中咕咕冒气（臭气）的技术难题，根治了在自然排水过程中支管与主管存在正负压力、主横管达到充满度时与水封之间形成真空段，牵制，阻碍排水通畅性、虹吸作用下把水封里的水抽干了的技术难题，同时通过漏水处理器解决了沉箱中积水饱和而形成隐患等问题，也改变了传统同层排水只能采纳后出水马桶的局限性。一个平面内，接口位置方向任意选择。条条直线，排水通畅，清通方便，性能稳定可靠。
