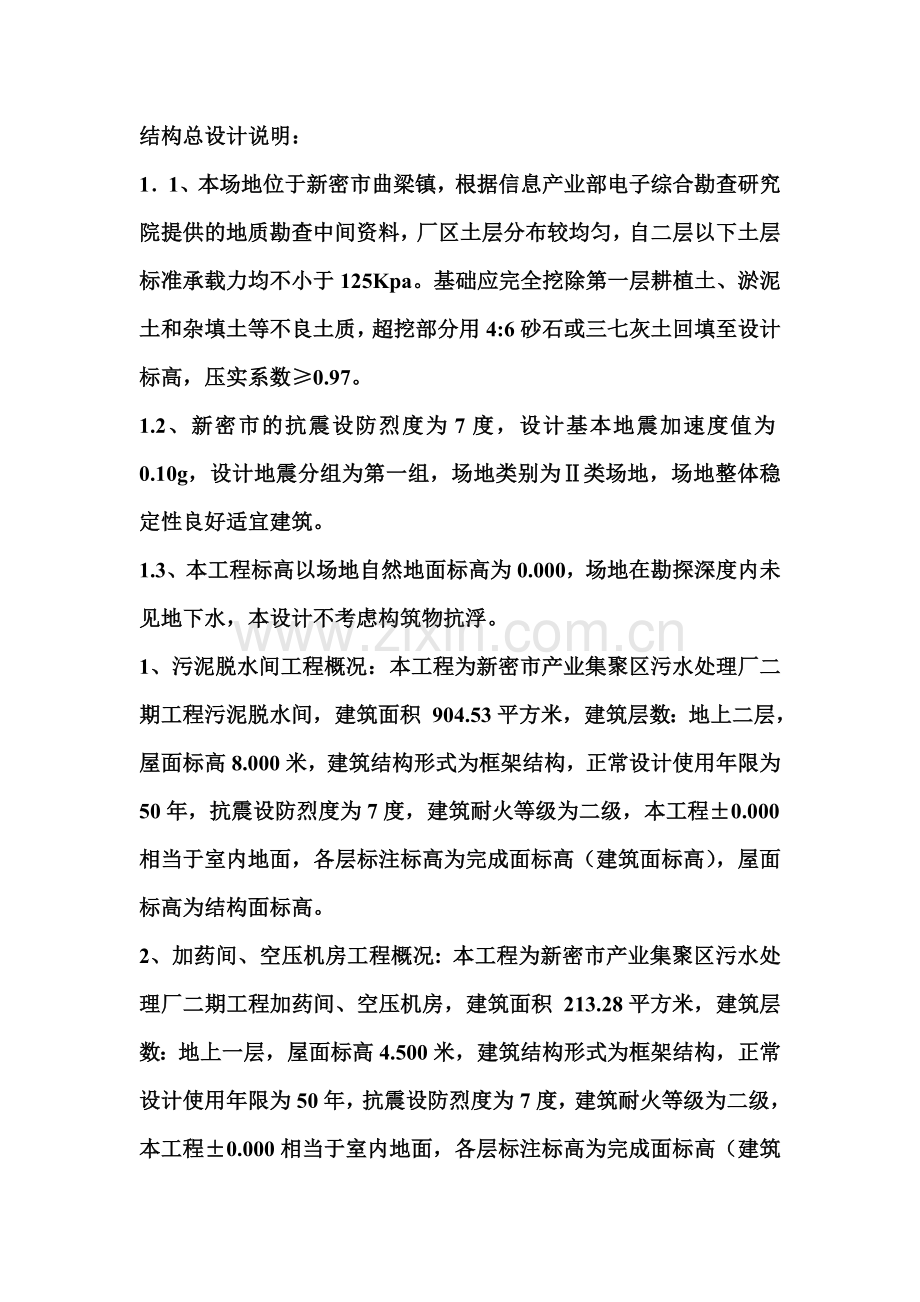

结构总设计说明：
1．1、本场地位于新密市曲梁镇，根据信息产业部电子综合勘查研究院提供的地质勘查中间资料，厂区土层分布较均匀，自二层以下土层标准承载力均不小于125Kpa。基础应完全挖除第一层耕植土、淤泥土和杂填土等不良土质，超挖部分用4:6砂石或三七灰土回填至设计标高，压实系数≥0.97。
1.2、新密市的抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组，场地类别为Ⅱ类场地，场地整体稳定性良好适宜建筑。
1.3、本工程标高以场地自然地面标高为0.000，场地在勘探深度内未见地下水，本设计不考虑构筑物抗浮。
1、污泥脱水间工程概况：本工程为新密市产业集聚区污水处理厂二期工程污泥脱水间，建筑面积 904.53平方米，建筑层数：地上二层，屋面标高8.000米，建筑结构形式为框架结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000相当于室内地面，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
2、加药间、空压机房工程概况: 本工程为新密市产业集聚区污水处理厂二期工程加药间、空压机房，建筑面积 213.28平方米，建筑层数：地上一层，屋面标高4.500米，建筑结构形式为框架结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000相当于室内地面，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。

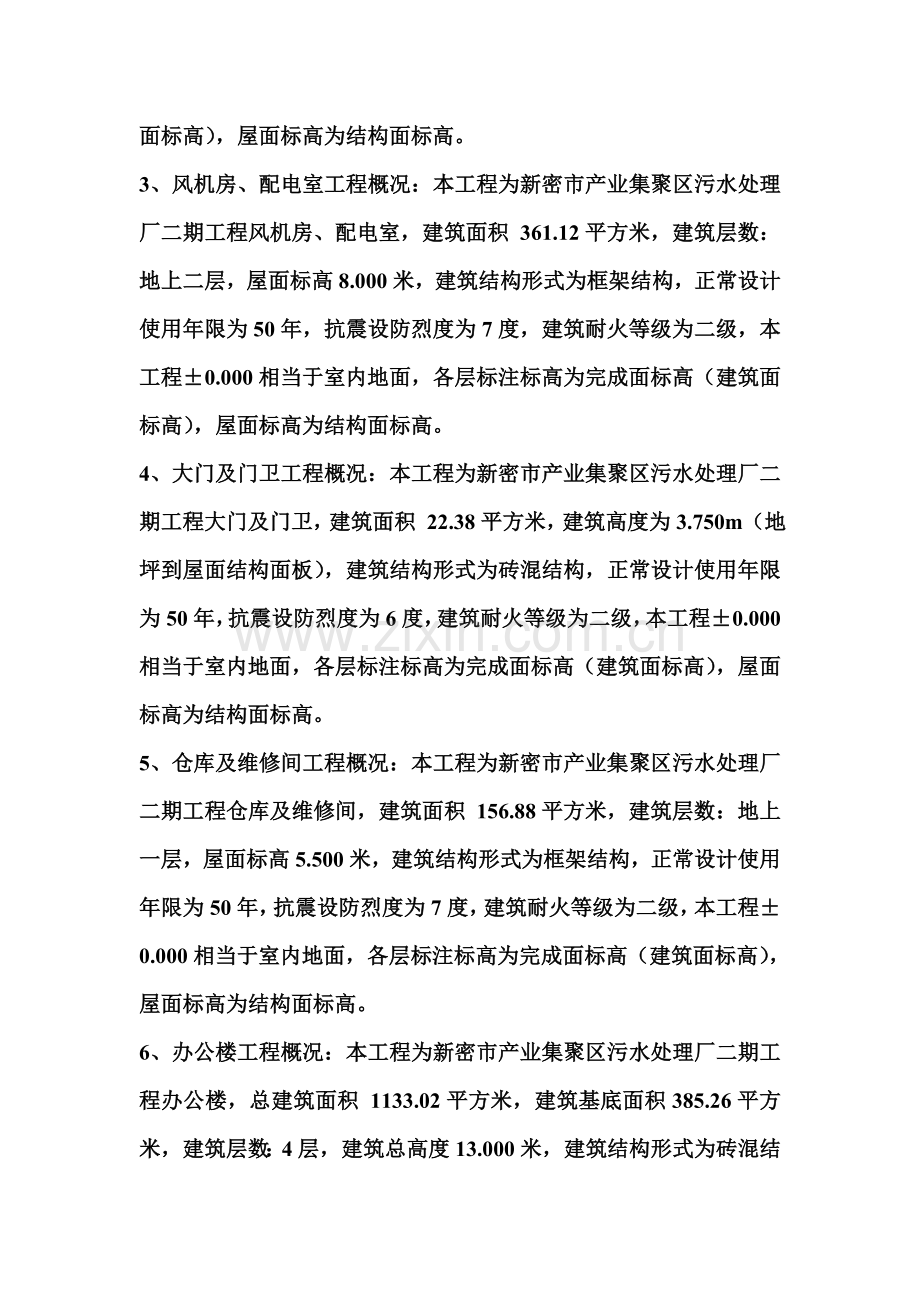

3、风机房、配电室工程概况：本工程为新密市产业集聚区污水处理厂二期工程风机房、配电室，建筑面积 361.12平方米，建筑层数：地上二层，屋面标高8.000米，建筑结构形式为框架结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000相当于室内地面，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
4、大门及门卫工程概况：本工程为新密市产业集聚区污水处理厂二期工程大门及门卫，建筑面积 22.38平方米，建筑高度为3.750m（地坪到屋面结构面板），建筑结构形式为砖混结构，正常设计使用年限为50年，抗震设防烈度为6度，建筑耐火等级为二级，本工程±0.000相当于室内地面，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
5、仓库及维修间工程概况：本工程为新密市产业集聚区污水处理厂二期工程仓库及维修间，建筑面积 156.88平方米，建筑层数：地上一层，屋面标高5.500米，建筑结构形式为框架结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000相当于室内地面，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
6、办公楼工程概况：本工程为新密市产业集聚区污水处理厂二期工程办公楼，总建筑面积 1133.02平方米，建筑基底面积385.26平方米，建筑层数：4层，建筑总高度13.000米，建筑结构形式为砖混结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000标高相对于绝对标高见总平面图，室外标高为-1.850m，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
7、职工宿舍工程概况：本工程为新密市产业集聚区污水处理厂二期工程职工宿舍及食堂，总建筑面积 537.6平方米，建筑基底面积268.5平方米，建筑层数：2层，建筑总高度7.200米，建筑结构形式为砖混结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000标高相对于绝对标高见总平面图，室外标高为-0.800m，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
8、本工程为新密市产业集聚区污水处理厂二期工程职工宿舍及食堂，总建筑面积 537.6平方米，建筑基底面积268.5平方米，建筑层数：2层，建筑总高度7.200米，建筑结构形式为砖混结构，正常设计使用年限为50年，抗震设防烈度为7度，建筑耐火等级为二级，本工程±0.000标高相对于绝对标高见总平面图，室外标高为-0.800m，各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高。
