设备筒体表面积计算公式.doc

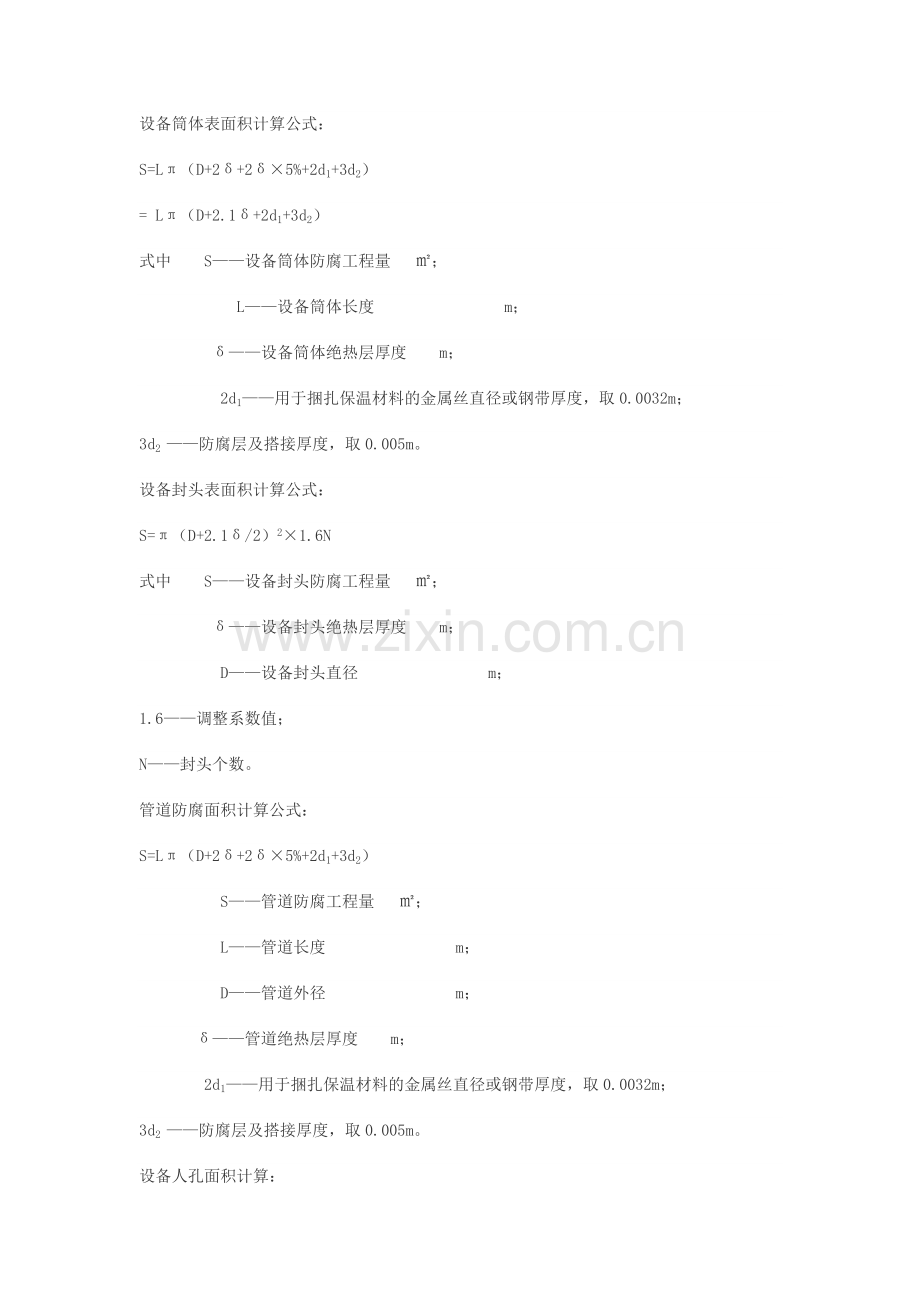

设备筒体表面积计算公式：
S=Lπ（D+2δ+2δ×5%+2d1+3d2）
= Lπ（D+2.1δ+2d1+3d2）
式中  S——设备筒体防腐工程量  ㎡；
      L——设备筒体长度        m；
     δ——设备筒体绝热层厚度  m；
     2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；
3d2 ——防腐层及搭接厚度，取0.005m。
设备封头表面积计算公式：
S=π（D+2.1δ/2）2×1.6N
式中  S——设备封头防腐工程量  ㎡；
     δ——设备封头绝热层厚度  m；
     D——设备封头直径        m；
1.6——调整系数值；
N——封头个数。
管道防腐面积计算公式：
S=Lπ（D+2δ+2δ×5%+2d1+3d2）
     S——管道防腐工程量  ㎡；
     L——管道长度        m；
     D——管道外径        m；
    δ——管道绝热层厚度  m；
    2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；
3d2 ——防腐层及搭接厚度，取0.005m。
设备人孔面积计算：

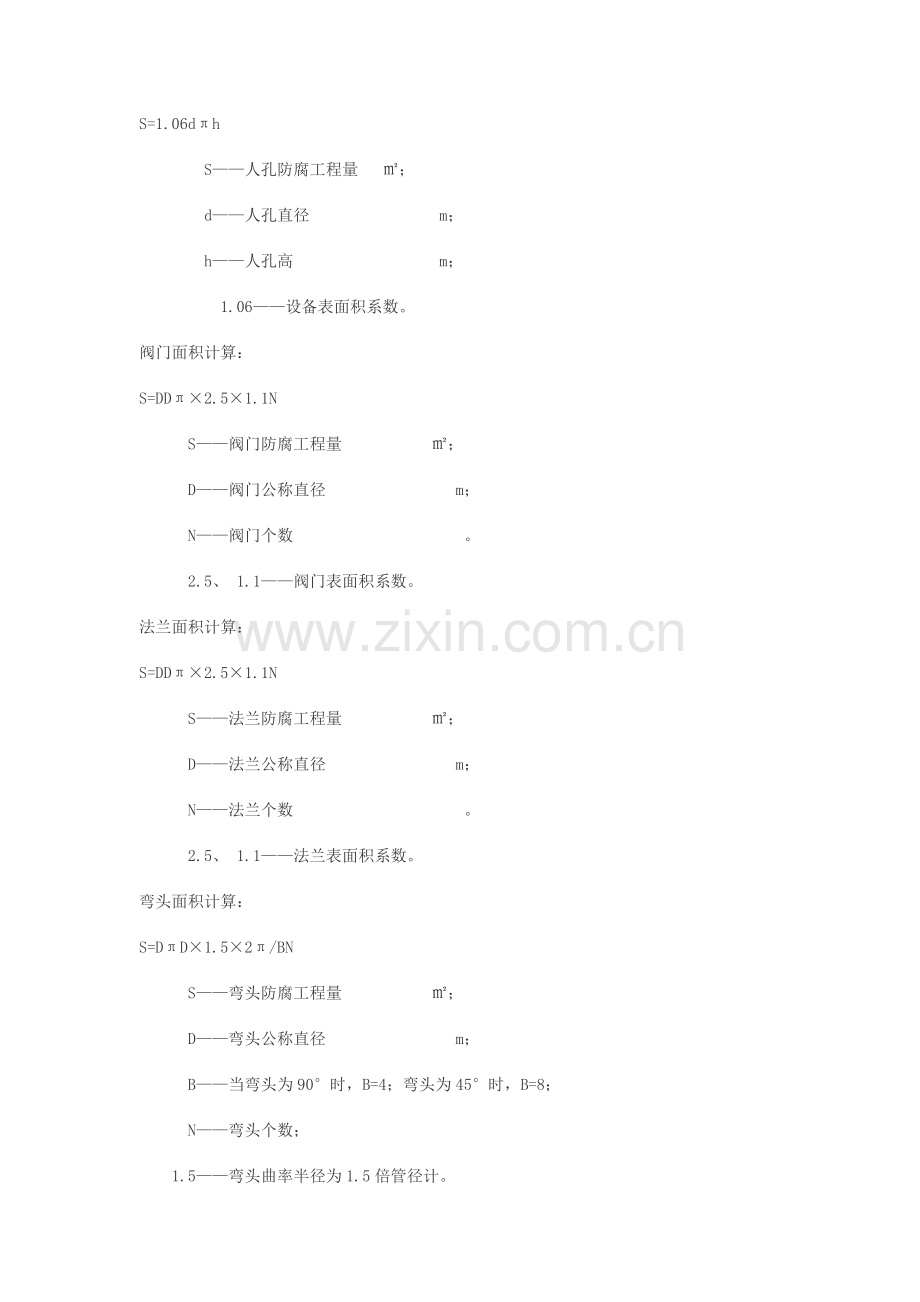

S=1.06dπh
    S——人孔防腐工程量  ㎡；
    d——人孔直径        m；
    h——人孔高         m；
     1.06——设备表面积系数。
阀门面积计算：
S=DDπ×2.5×1.1N
   S——阀门防腐工程量      ㎡；
   D——阀门公称直径        m；
   N——阀门个数           。
   2.5、 1.1——阀门表面积系数。
法兰面积计算：
S=DDπ×2.5×1.1N
   S——法兰防腐工程量      ㎡；
   D——法兰公称直径        m；
   N——法兰个数           。
   2.5、 1.1——法兰表面积系数。
弯头面积计算：
S=DπD×1.5×2π/BN
   S——弯头防腐工程量      ㎡；
   D——弯头公称直径        m；
   B——当弯头为90°时，B=4；弯头为45°时，B=8；
   N——弯头个数；
  1.5——弯头曲率半径为1.5倍管径计。
一般筒体色湖北的刷油工程量计算：
设备筒体工程量计算式：
S=DπL
   S——筒体刷油面积      ㎡；
   D——筒体直径          m；
L——筒体长度          m。
设备圆形底工程量计算式：
S=DDπ/4
   S——设备圆形底刷油面积      ㎡；
   D——设备圆形底直径          m。
设备封头工程量计算式：
S=DDπ1.6N/4
   S——设备封头刷油面积      ㎡；
   D——设备封头直径          m
N——封头个数。
管道刷油面积计算公式：
S=DπL
   S——管道刷油面积      ㎡；
   D——管道外径          m；
L——管道长度          m。
绝热后设备、管道耍哟的工程量如何计算：
设备筒体工程量计算式：
S=Lπ（D+2δ1+2δ0×5%+2d1+3d2）
= Lπ（D+2.1δ+2d1+3d2）
式中  S——设备筒体防腐工程量  ㎡；
      L——设备筒体长度        m；
     δ——设备筒体绝热层厚度  m；
     2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；
3d2 ——防腐层及搭接厚度，取0.005m。
设备封头工程量计算式：
S=π（D+2.1δ/2）2×1.6N
式中  S——设备封头防腐工程量  ㎡；
     δ——设备封头绝热层厚度  m；
     D——设备封头直径        m；
1.6——调整系数值；
N——封头个数。
管道刷油面积计算式：
S=Lπ（D+2δ+2δ×5%+2d1+3d2）
式中  S——管道防腐工程量  ㎡；
     L——管道长度        m；
     D——管道外径        m；
    δ——管道绝热层厚度  m；
    2d1——用于捆扎保温材料的金属丝直径或钢带厚度，取0.0032m；
3d2 ——防腐层及搭接厚度，取0.005m。
单根管道的绝热工程量计算
单根管道按下式计算：
V=Lπ（D+δ+δ×3.3%）×（δ+δ×3.3%）
 = Lπ（D+1.033δ）×1.033δ
式中  V——绝热层体积    m³；
      L——管道长度      m；
      D——管道外径      m；
     δ——绝热层厚度    m。
带伴热管的管道的绝热工程量计算
D＇=D主+d伴+（0.01～0.02）
式中  D主——主管外径     m；
d伴——伴热管外径   m。
双伴热管间夹角大于90°时，工程量计算
D＇＇=D主+d伴+（0.01～0.02）
式中  D主——主管外径     m；
d伴——伴热管外径   m。
