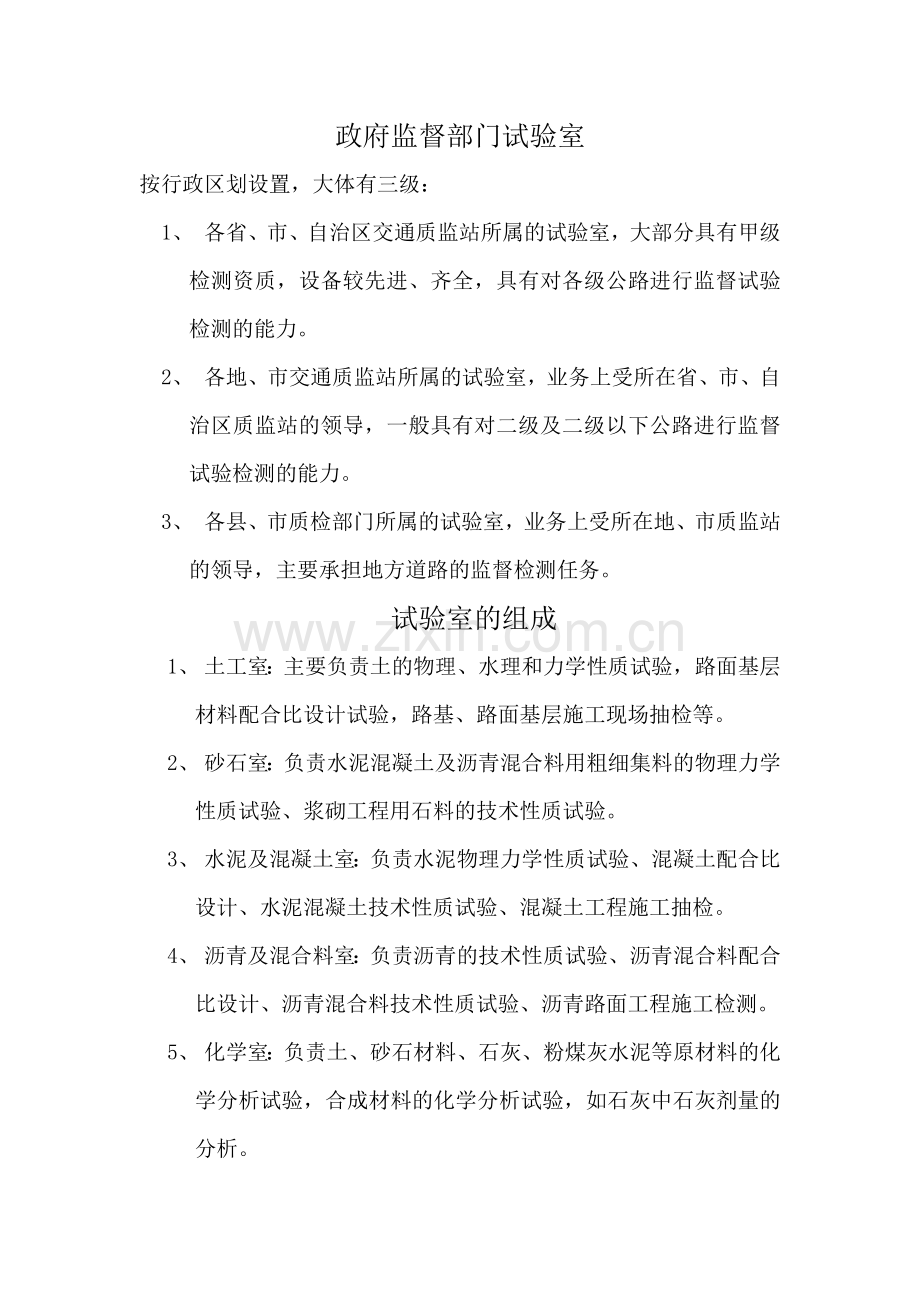

政府监督部门试验室
按行政区划设置，大体有三级：
1、 各省、市、自治区交通质监站所属的试验室，大部分具有甲级检测资质，设备较先进、齐全，具有对各级公路进行监督试验检测的能力。
2、 各地、市交通质监站所属的试验室，业务上受所在省、市、自治区质监站的领导，一般具有对二级及二级以下公路进行监督试验检测的能力。
3、 各县、市质检部门所属的试验室，业务上受所在地、市质监站的领导，主要承担地方道路的监督检测任务。
试验室的组成
1、 土工室：主要负责土的物理、水理和力学性质试验，路面基层材料配合比设计试验，路基、路面基层施工现场抽检等。
2、 砂石室：负责水泥混凝土及沥青混合料用粗细集料的物理力学性质试验、浆砌工程用石料的技术性质试验。
3、 水泥及混凝土室：负责水泥物理力学性质试验、混凝土配合比设计、水泥混凝土技术性质试验、混凝土工程施工抽检。
4、 沥青及混合料室：负责沥青的技术性质试验、沥青混合料配合比设计、沥青混合料技术性质试验、沥青路面工程施工检测。
5、 化学室：负责土、砂石材料、石灰、粉煤灰水泥等原材料的化学分析试验，合成材料的化学分析试验，如石灰中石灰剂量的分析。
6、 养生室：用于强度试件的标准养生，可控制温度20±2℃，相对湿度大于90%。
7、 力学室：负责原材料或混合材料的力学性能试验，如金属材料的机械性能试验、砂石材料的力学性能试验、混凝土的强度试验等。
8、 检测室：负责道路及桥梁工程，结构现场检测工作，如路基路面的平整度、弯沉、回弹模量、路面的摩擦系数、透水性、桥梁的桩基检测、荷载试验等。
9、 料棚：用于堆放试验材料，使各种试验免受风吹雨淋；棚内应保持通风干燥。
10、 办公室。

试验室人员编制
试验室设主任 ，负责试验室全面工作，另可根据需要设副主任1~2人。其他人员参考下表
分室名称
试验工程师
实验员
试验工
土工室
1
1
1
砂石室
1
1
1
水泥及混凝土室
1
1~2
1~2
沥青及混合料室
1
1~2
1~2
化学室
1

力学室
1

1
检测室
1
1~2
1~3
打字办事
1人或各1人

试验室建筑面积参考表
分室名称
建筑面积
分室名称
建筑面积
土工室
20~40
力学室
20~40
砂石室
20~40
化学室
20
水泥及混凝土室
40~60
检测室
30~50
沥青及混合料室
40~60
养生室
20

设备购置
分室名称
设备名称
规格
数量（台、套）
力学室
压力试验机
2000KN
1
万能试验机
1000KN
1
万能试验机
300KN
1
万能试验机
100KN
1
万能试验机
50KN
1
钢筋切割机

1
钢筋标距刻痕仪

1
钢筋冷弯弯头

1
水泥抗压强度夹具

1
压碎值仪
混凝土和沥青混合料两种规格
各一套
砂石室
锯石机

1
双端面磨平机

1
加速磨光机

1
洛杉矶磨耗机

1
道端磨耗机

1
冲击值仪

1
针、片状规准仪

1
李氏密度瓶

2~5
容量瓶
500ml
5~10
混凝土集料标准筛
粗集料、细集料
各一套
路面集料标准筛
方孔
1
容升筒
1L、5L、10L、20L、50L
各一
案秤
最大称量10kg
1
磅秤
最大称量50kg
1
烘箱
内容积50cm*50cm*50cm
1
水泥及混凝土室
负压筛

1
维卡仪

1
沸煮箱

1
雷氏夹

1
恒温恒湿箱
温度20±1℃，相对湿度大于95%
1
水泥净浆拌和机

1
水泥胶沙拌和机

1
水泥胶砂振动台
付三联试模
1(3~15)
水泥抗折试验机

1
水泥流动度跳桌

1
混凝土振动台
1㎡
1
混凝土拌合机
50L
1
抗压强度试模
100mm×100mm×100mm 150mm×150mm×150mm
3~30
抗折强度试模
150mm×150mm×550mm
3~6
塌落度试验仪

1~5
混凝土抗渗试验仪

1
混凝土耐磨试验仪
路面混凝土用设备
1
混凝土凝结时间试验仪

1
混凝土含气量试验仪

1
案秤
最大称量10kg
1
磅秤
最大称量50kg
1
沥青及混合料室
针入度仪

1
延度仪

1
软化点仪

1
闪点仪
克利夫兰开口杯
1
沥青密度瓶

1
标准黏度计

1
运动粘度计
坎-芬毛细管
1
脆点仪
弗拉斯
1
万用电炉
1000W
1
薄膜烘箱

1
旋转薄膜烘箱
用于改性沥青老化试验
1
含蜡量测定仪

1
真空干燥箱

1
烘箱
内容积：1000mm×1000mm×1000mm
1
电冰箱

1
沥青混合料拌和机

1
马歇尔成型机

1
脱模器

1
马歇尔试验仪

1
车辙试验仪

1
抽提仪
离心式
1
恒温水浴
带循环泵；室温~60℃
1
超级恒温水浴
室温~60℃
1
天平室
电子天平
1/10000;200g
1
电子天平
1/1000;2kg
1
电子天平
1/100;5kg
1
静水电子天平
1/100;3kg
1
土工室
比重瓶

1
比重计
甲种或乙种
1
液塑限联合测定仪

1
土壤标准筛

1
击实仪
直径100mm，150mm
各1
无粘性土干密度振动台
最大负荷200kg；双振幅0~2mm
1
表面振动压实仪
激振力2.5~4.2KN
1
无侧限抗压强度试模
直径50mm、100mm、150mm
各3
脱模器

1
环刀
带取土器
5~10
灌砂筒

1~2
CBR试验仪

1
路面强度试验仪

1
烘箱
内容积500mm×500mm×500mm
1
案秤
最大称量50Kg
1
检测室
3m直尺

1
平整度仪

1
弯沉仪
贝克曼梁
1
钻芯机

1
摩擦系数仪

1
承载板

1
路面构造深度仪

1
养生室
恒温恒湿装置
温度20±2℃；相对湿度大于90%
1
化学室
滴定台

1
滴定管
大、中、小
各1
高温炉

1
各种规格的量筒

1
各种规格的锥形瓶

1
万用电炉
1000W
1
恒温水浴
四孔或六孔
1
烘箱
内容积300mm×300mm×300mm
1
电热板
1000~3000W
1
PH计

1
真空抽气装置
抽气机、压力计、真空罐
1
