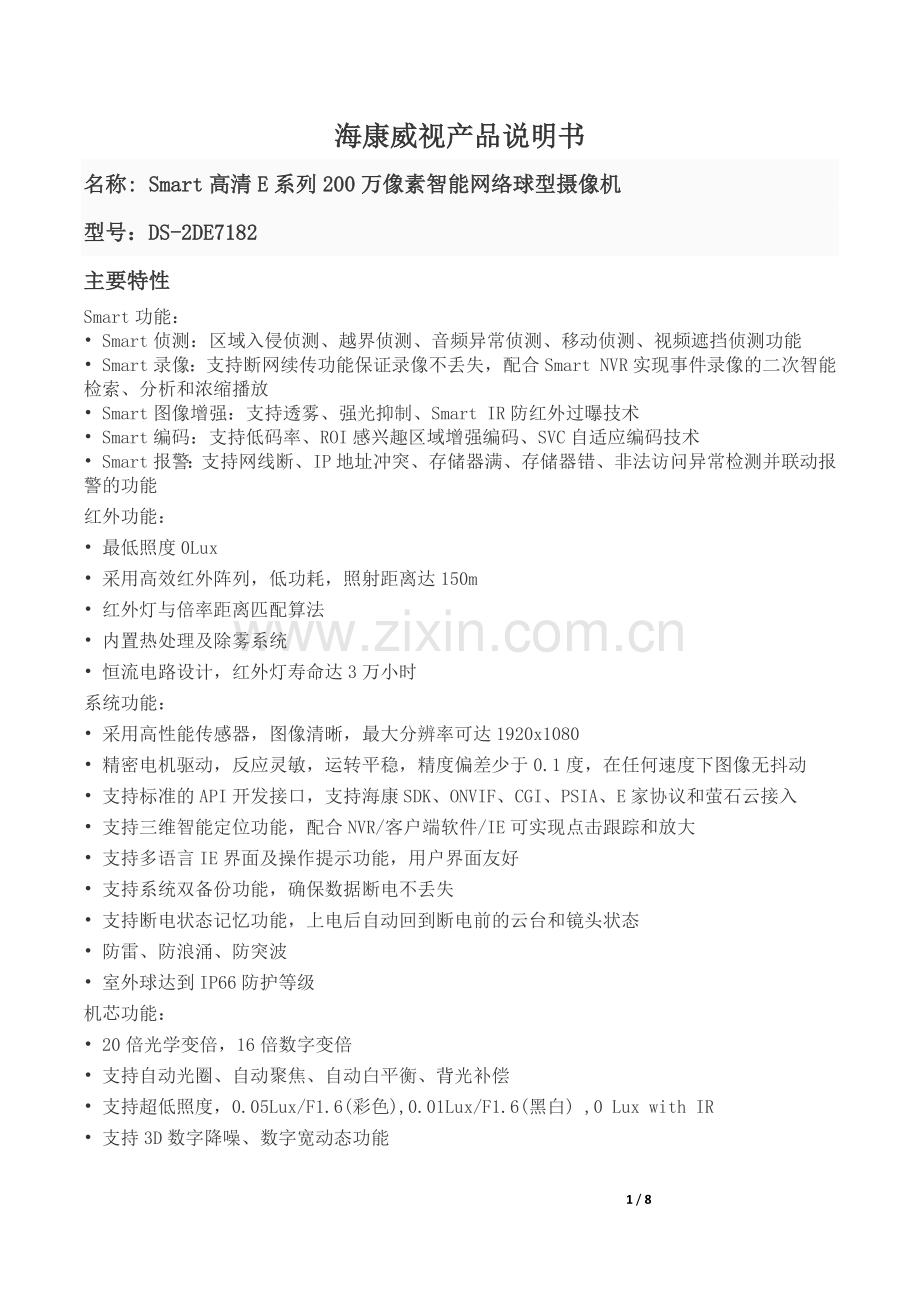

海康威视产品说明书
名称: Smart高清E系列200万像素智能网络球型摄像机
型号：DS-2DE7182
主要特性
Smart功能：
• Smart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测功能
• Smart录像：支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放
• Smart图像增强：支持透雾、强光抑制、Smart IR防红外过曝技术
• Smart编码：支持低码率、ROI感兴趣区域增强编码、SVC自适应编码技术
• Smart报警：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
红外功能：
• 最低照度0Lux
• 采用高效红外阵列，低功耗，照射距离达150m
• 红外灯与倍率距离匹配算法
• 内置热处理及除雾系统
• 恒流电路设计，红外灯寿命达3万小时
系统功能：
• 采用高性能传感器，图像清晰，最大分辨率可达1920x1080
• 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
• 支持标准的API开发接口，支持海康SDK、ONVIF、CGI、PSIA、E家协议和萤石云接入
• 支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大
• 支持多语言IE界面及操作提示功能，用户界面友好
• 支持系统双备份功能，确保数据断电不丢失
• 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
• 防雷、防浪涌、防突波
• 室外球达到IP66防护等级
机芯功能：
• 20倍光学变倍，16倍数字变倍
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿
• 支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR
• 支持3D数字降噪、数字宽动态功能
网络功能：
• 采用高性能平台，性能可靠稳定
• 支持以太网控制
• 可通过浏览器和客户端软件观看图像并实现控制
• 支持标准的Micro SD/SDHC/SDXC卡存储
• 支持NAS存储录像，录像可断网续传
• 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制
• 支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置，支持实时视频输出分辨率为1080p和720p
• 支持多种网络协议，IPv4/IPv6,HTTP,HTTPS,802.1x, Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour
• 支持1路音频输入和1路音频输出
云台功能：
• 水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区
• 水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
• 水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s
• 支持256个预置位
• 支持8条巡航扫描,每条可添加32个预置点
• 支持4条花样扫描,每条路径记录时间大于10分钟
• 支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整
• 支持守望功能，预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)

详细参数：
Ø 机芯
图像传感器：1/2.8"Progressive Scan CMOS
有效像素： 223万像素
水平解析度：≥1000TVL
最低照度：彩色：0.05Lux @ (F1.6，AGC ON)黑白：0.01Lux @(F1.6，AGC ON) 0 Lux with IR
白平衡：自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
增益控制：自动 / 手动
降噪：支持
信噪比：大于 52dB
电子快门：1-1/10,000s
日夜模式：自动ICR 彩转黑
数字变倍：16倍
隐私遮蔽：最多2块区域
聚焦模式：自动 / 半自动 / 手动
Ø 镜头
焦距：4.7-94mm, 20倍光学
变倍速度：大约3秒(光学, 广角-望远)
水平视角： 58.3-3.2度(广角-望远)
近摄距：10-1000mm(广角-望远)
光圈数：F1.6-F3.5
Ø Smart功能
Smart侦测：区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡侦测
Smart录像：断网续传、智能后检索
Smart图像增强：透雾、强光抑制、Smart IR
Smart编码：低码率、ROI、SVC
Smart报警：网线断、IP地址冲突、存储器满、存储器错、非法访问
Ø 功能
水平范围：360°连续旋转
水平速度：水平键控速度：0.1°-160°/s,速度可设
水平预置点速度：240°/s
垂直范围：-15°-90° (自动翻转)
垂直速度：垂直键控速度：0.1°-120°/s,速度可设
垂直预置点速度：200°/s
预置点个数：256个
巡航扫描：8条, 每条可添加32个预置点
花样扫描：4条, 每条路径记录时间大于10分钟
守望功能：预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
方位角信息显示：开 / 关
定时任务：预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验
其它：支持断电记忆、比例变倍、背光补偿、宽动态

Ø 红外功能
红外照射距离：150米
红外控制：根据焦距可变
Ø 网络
最大图像尺寸：1920×1080
主码流分辨率及帧率：50Hz:25fps(1920×1080)、25fps(1280×720)
60Hz:30fps(1920×1080)、30fps(1280×720)
子码流分辨率及帧率：50Hz:25fps(704×576)、25fps(352×288)、25fps(320×240)
60Hz:30fps(704×480)、30fps(352×240)、30fps(320×240)
视频压缩：H.264/MJPEG
音频压缩：G.711/G.722/G.726/MP2L2/AAC
网络协议：IPv4/IPv6、HTTP、HTTPS、802.1x、Qos、FTP、SMTP、UPnP、SNMP、DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE、Bonjour
同时预览视频数：最多20路
用户权限：最多32个用户，分3级:管理员、操作员和普通用户
安全模式：授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤
Ø 系统集成
音频输入：音频输入(LINE输入、MIC输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10%
音频输出：线性电平，阻抗:600Ω
网络接口：内置RJ45 网口，支持10M/100M 网络数据
SD卡接口：内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持64G），可支持手动录像/报警录像
应用编程接口：支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持E家协议、支持萤石云接入
客户端：支持iVMS-4200 客户端
浏览器：支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器、支持多国语言
Ø 一般规范
电源：AC24V； 30W max(其中加热6W max，红外9W max)
工作温度和湿度：-30℃-65℃(室外) 湿度小于90%
防护等级：IP66(室外球) TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
安装方式：多种安装方式可选根据应用环境进行选择
尺寸：Φ220(mm)×353.4(mm)(室外)
重量：4.5kg窗体顶端

参考报价：3800元/台（含架子）

名称：200万1/2.8"CMOS红外防水ICR日夜型筒型网络摄像机
型号：DS-2CD3T20(D)-I3/I5/I8
主要特性
·最高分辨率可达1920×1080@ 30 fps,在该分辨率下可输出实时图像
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率
·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
·支持GBK字库，支持更多汉字及生僻字叠加
·支持OSD颜色自选
·高效阵列红外灯,使用寿命长,照射距离可达30米(I3)/50米(I5)/100米(I8)
·支持smart IR，防止夜间红外过曝
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持日夜两套参数独立配置
·可选支持PoE供电功能
·支持3D数字降噪,支持数字宽动态
·支持双码流,支持手机监控
·支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境
·功能齐全:心跳,镜像等
·支持SMART功能：越界侦测,区域入侵侦测
·支持智能后检索，配合NVR支持事件的二次检索分析
·支持EZVIZ平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·web支持basic和digest认证
·支持用户登录锁定机制，及密码复杂度提示
·符合IP66级防尘防水设计,可靠性高
主要型号：DS-2CD3T20(D)-I3, DS-2CD3T20(D)-I5, DS-2CD3T20(D)-I8
详细参数
Ø 摄像机
传感器类型:1/2.8" Progressive Scan CMOS
最小照度:0.01 Lux @(F1.2,AGC ON), 0 Lux with IR 0.014 Lux @(F1.4,AGC ON), 0 Lux with IR
快门:1/3秒至1/100,000秒
镜头:4mm, 水平视场角:80°(6mm,8mm,12mm,16mm可选)
日夜转换模式:ICR红外滤片式
宽动态范围:数字宽动态
数字降噪：3D 数字降噪
Ø 压缩标准
视频压缩标准：H.264/MJPEG
H.264 编码类型：BaseLine Profile / Main Profile
压缩输出码率：32 Kbps~8Mbps
Ø 图像
最大图像尺寸：1920 × 1080
帧率：50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)
60Hz: 30fps (1920 × 1080,1280 × 960,1280 × 720)
图像设置：走廊模式,饱和度,亮度,对比度,锐度通过客户端或者浏览器可调
背光补偿：支持,可选择区域
感兴趣区域：ROI支持双码流分别设置1个固定区域
Ø 网络功能
接口协议：ONVIF,PSIA,CGI,ISAPI
智能报警：移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错
智能报警：越界侦测,区域入侵侦测
支持协议：TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,
UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能：防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印技术,匿名访问,IP 地址过滤
Ø 接口
通讯接口：1个 RJ45 10M / 100M 自适应以太网口
Ø 一般规范
工作温度和湿度：-30℃~60℃,湿度小于95%(无凝结)
电源供应：DC12V / PoE(802.3af)，带D型号不支持POE
功耗：I3：5.5W MAX； I5：7W MAX； I8：10W MAX；
防护等级：IP66
尺寸（mm）：194.04×93.85×89.52
重量：750g
红外照射距离：I3：30米； I5：50米； I8：100米
参考价: DS-2CD3T20(D)-I3 600元/台
DS-2CD3T20(D)-I5 650元/台
DS-2CD3T20(D)-I8 800元/台
备注 *以上报价含DC12V电源

名称：200万1/2.8” CMOS ICR日夜半球形网络摄像机
型号：DS-2CD3320(D)-I
主要特性：
·最高分辨率可达1920×1080 @ 30 fps,在该分辨率下可输出实时图像
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低码率
·码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求
·支持GBK字库，支持更多汉字及生僻字叠加
·支持OSD颜色自选
·采用高效红外灯,使用寿命长,照射距离可达20-30米
·支持smart IR，防止夜间红外过曝
·ICR红外滤片式自动切换,实现真正的日夜监控
·支持日夜两套参数独立配置
·支持PoE供电功能(选配)
·支持3D数字降噪,支持数字宽动态
·支持双码流,支持手机监控
·支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境
·功能齐全:心跳,镜像等
·支持智能报警功能：越界侦测,区域入侵侦测
·支持智能后检索，配合NVR支持事件的二次检索分析
·支持EZVIZ平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·web支持basic和digest认证
·支持用户登录锁定机制，及密码复杂度提示
·符合IP66级防尘防水设计,可靠性高
详细参数
Ø 摄像机
传感器类型：1/2.8" Progressive Scan CMOS
最小照度：0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
快门：1/3秒至1/100,000秒
镜头：4mm, 水平视场角:79°(2.8mm,6mm,8mm,12mm可选)
镜头接口类型：M12
调整角度：水平:0°~360°；垂直:0°~ 75°；旋转:0°~360°
日夜转换模式：ICR红外滤片式
宽动态范围 ：数字宽动态
数字降噪：3D 数字降噪
Ø 压缩标准
视频压缩标准：H.264/MJPEG
H.264 编码类型：BaseLine Profile / Main Profile
压缩输出码率：32 Kbps~8Mbps
Ø 图像
最大图像尺寸：1920 × 1080
帧率：50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720)；
60Hz: 30fps (1920 × 1080,1280 × 960,1280 × 720)
图像设置：走廊模式,饱和度,亮度,对比度,锐度通过客户端或者浏览器可调
背光补偿：支持,可选择区域
感兴趣区域：ROI支持双码流分别设置1个固定区域
Ø 网络功能
存储功能：NAS(NFS,SMB/CIFS均支持)
接口协议：ONVIF,PSIA,CGI,ISAPI
智能报警：移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错
智能报警：越界侦测,区域入侵侦测
支持协议：TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour
通用功能：防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印
Ø 接口
通讯接口：1个 RJ45 10M / 100M 自适应以太网口
Ø 一般规范
工作温度和湿度：-30℃~60℃,湿度小于95%(无凝结)
电源供应：DC12V±10% / PoE(802.3af)(DS-2CD3320D-I不支持PoE)
功耗：5.5W MAX（当ICR切换时7.5W）
防护等级：IP66
红外照射距离：EXIR: 20-30 米
尺寸（mm）：97.21×126.7
重量：570g

参考价：500元/台、含DC12V电源
