车 间 焊 烟 净 化 方 案.doc

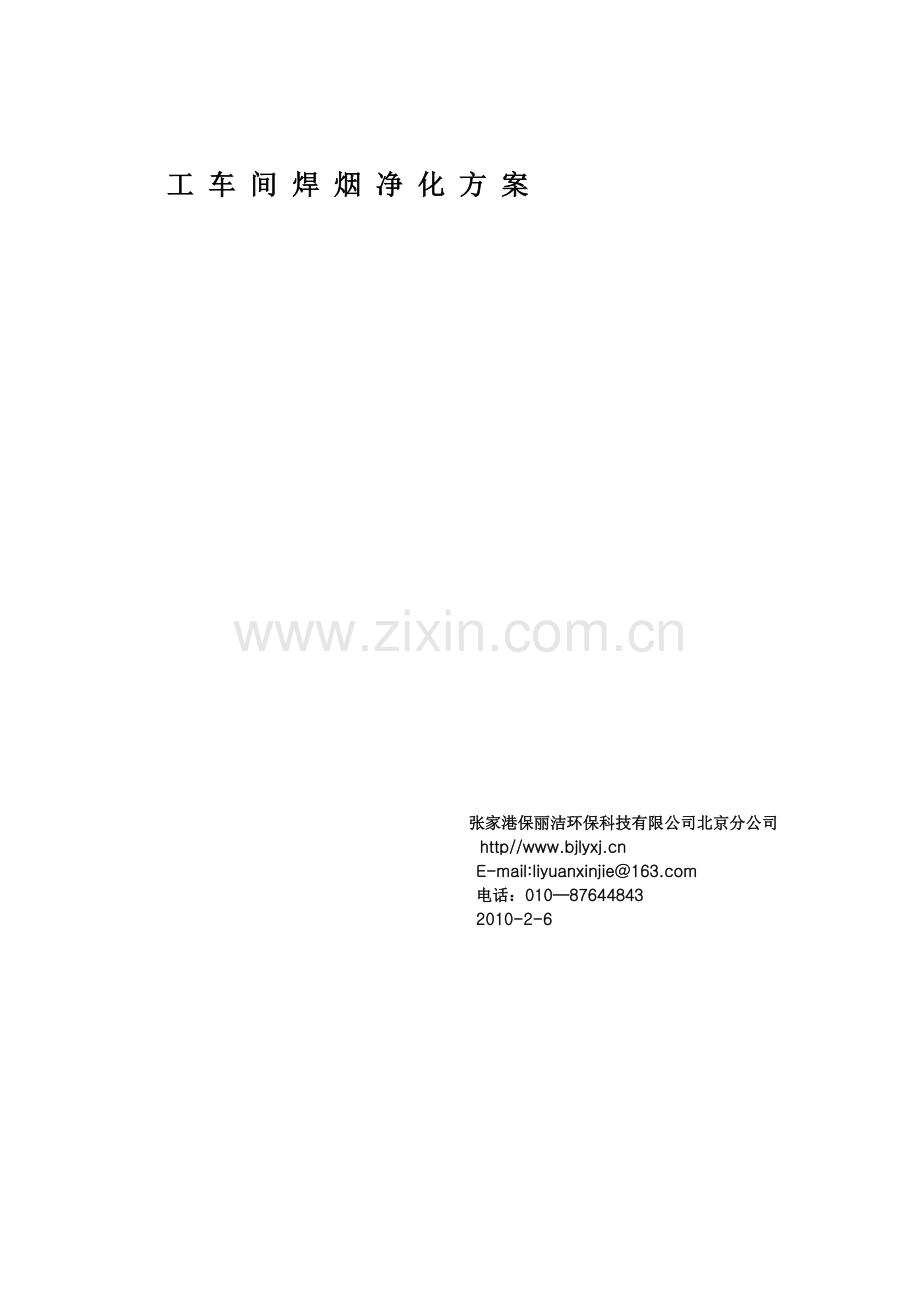

工 车 间 焊 烟 净 化 方 案

张家港保丽洁环保科技有限公司北京分公司
http//
E-mail:liyuanxinjie@
电话：010—87644843
2010-2-6

一、 方案描述：
根据贵厂提供图纸及口头描述，现车间有机器人电焊工位12个，且不久将增加4个，共16个。上述工位焊头行程不大（300—500mm），我们的设计方案如下：

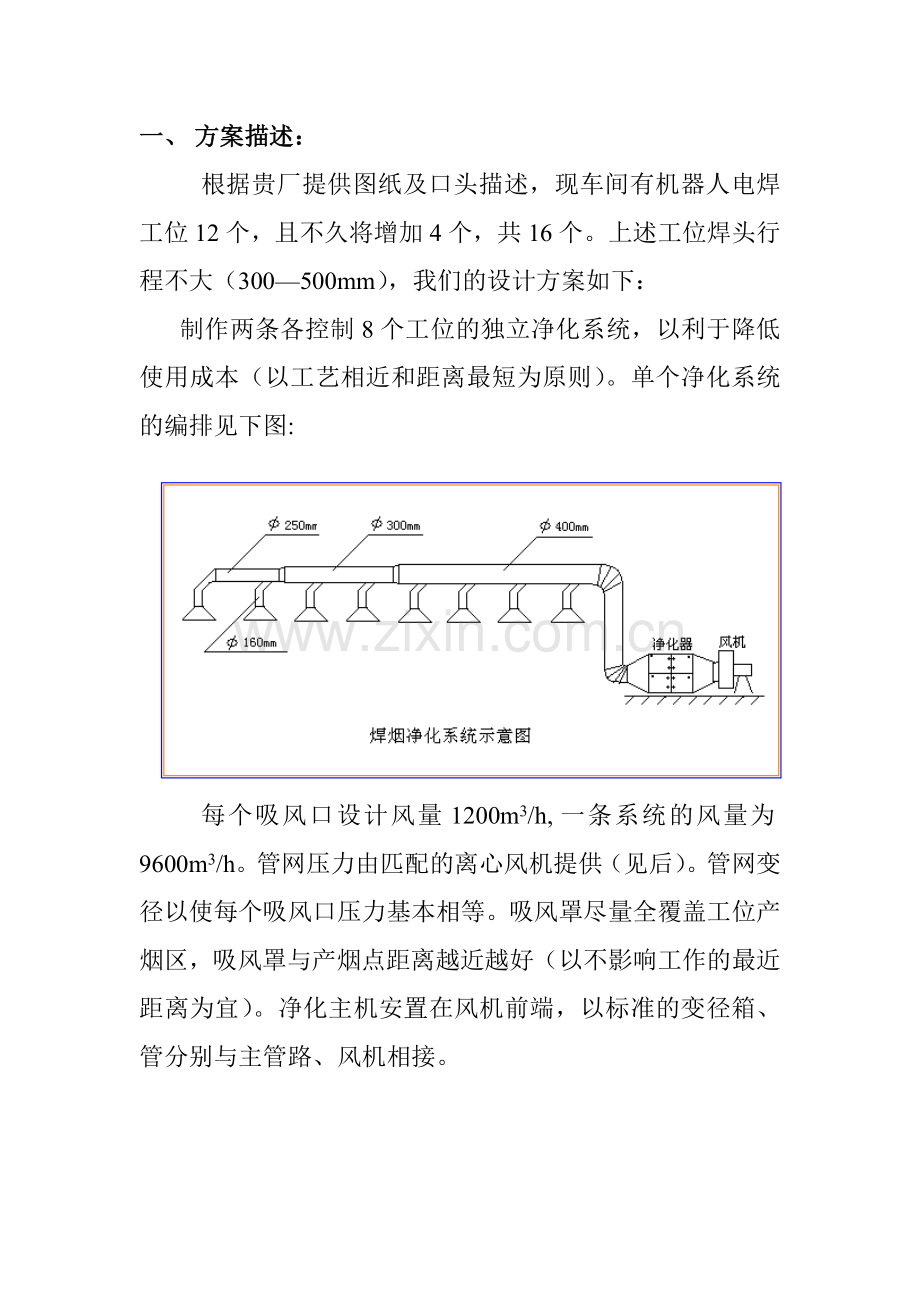

制作两条各控制8个工位的独立净化系统，以利于降低使用成本（以工艺相近和距离最短为原则）。单个净化系统的编排见下图:
每个吸风口设计风量1200m3/h,一条系统的风量为9600m3/h。管网压力由匹配的离心风机提供（见后）。管网变径以使每个吸风口压力基本相等。吸风罩尽量全覆盖工位产烟区，吸风罩与产烟点距离越近越好（以不影响工作的最近距离为宜）。净化主机安置在风机前端，以标准的变径箱、管分别与主管路、风机相接。

二、 主机及风机选型：
净化主机采用双区高效铝合金电场
风量：12000m3/h
电场数量：8个
外形尺寸：1090×960×735
电场功率：320W
输入电压：220V

主机外形

电场照片

风机选型：4—79 4.5A离心风机，功率：11KW，风量区间：6640-12920m3/h,压力区间：2700-1618pa，转速2900转/分

三、报价；
张家港保丽洁环保北京分公司（北京立源新洁环保公司）报价单
序号
设备型号
数 量
单位
单价(RMB)
备 注
1
LK-200焊烟净化主机
1
套
32，000元

通用离心风机
1
台

含开关箱
合计（人民币）：

四、工程实例：

甲方：广东富华重工有限公司
甲方代表签字：
乙方：张家港保丽洁环保科技有限公司北京分公司
乙方代表签字：
