跨越架施工方案
××××年××月

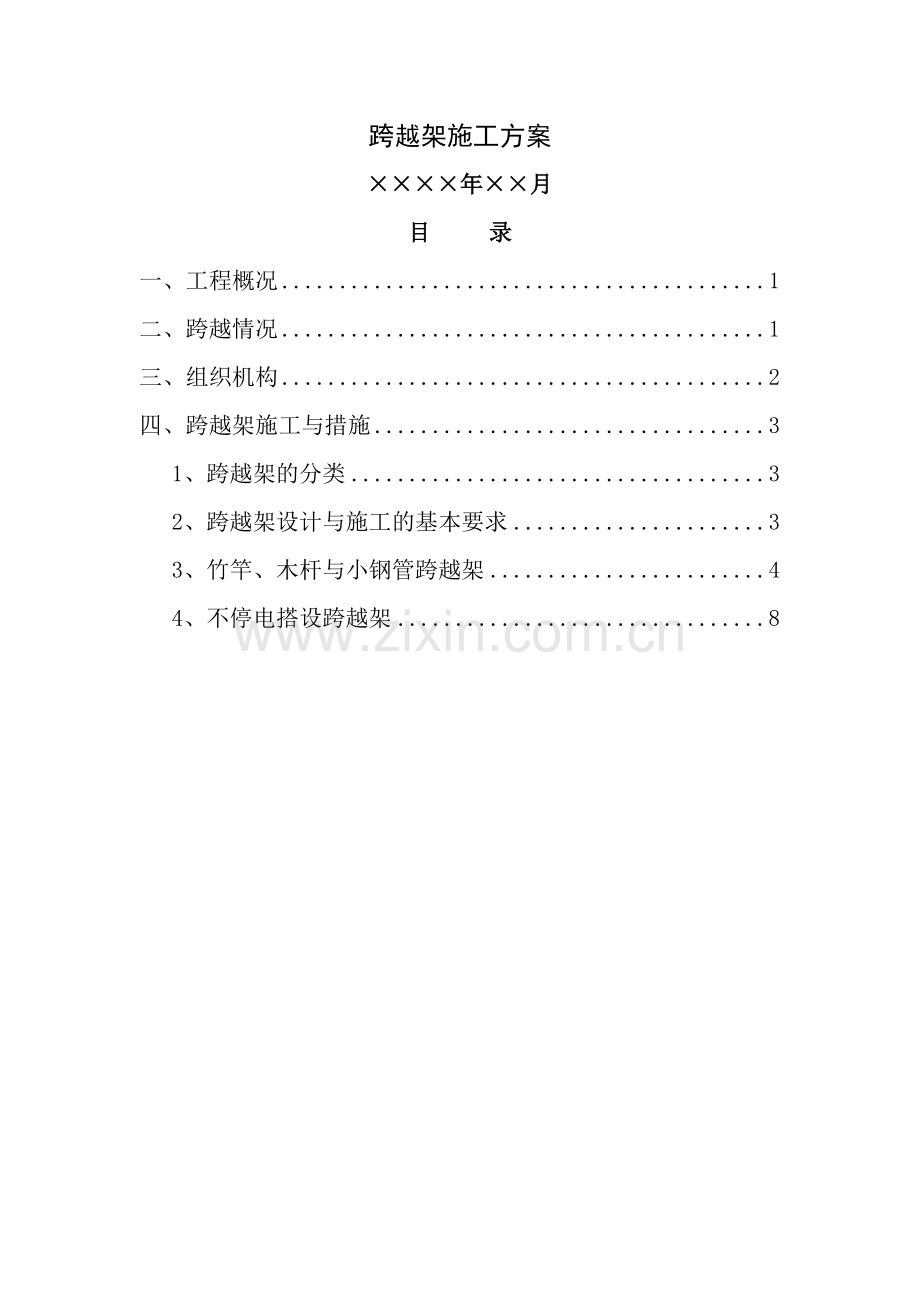

目 录
一、工程概况 1
二、跨越情况 1
三、组织机构 2
四、跨越架施工与措施 3
1、跨越架的分类 3
2、跨越架设计与施工的基本要求 3
3、竹竿、木杆与小钢管跨越架 4
4、不停电搭设跨越架 8
一、工程概况
二、跨越情况
跨省道
10kV电力线
220/380V低压电力线
通信线
水塘
沟
跨河
3处
11处
6处
7处
7处
5处
1处
注：河道为不通航河道。
三、组织机构
四、跨越架施工及措施
1、跨越架的分类
（1）跨越架按跨越物分为以下四类。
①电力线：电压等级分为：10、35、110、220KV。
②通信线：一级及军用、二级及以下；
③公路（包括高速公路、高架公路）
④220V、380V低压线
（2）跨越架按其重要性分为三类。
①第一类：一般跨越架。该类跨越架具备的条件是：高度在15m及以下且被跨越物为10-110KV电力线（停电架线），二级及以下通信线，除高速公路以外的公路和乡村大道，除电气化铁路的单、双轨铁路。
②第二类：重要跨越架。具备下列条件之一者为重要跨越架。
a.高度在15m以上、35m以下；
b.被跨越物为：10-110KV电力线的停电或不停电架线；一级及军用通信线；高速公路。
③第三类：特殊重要跨越架。具备下列条件之一者为特殊重要跨越架：
a.高度为35m以上；
b.搭设、拆除跨越不停电的10KV及以上电力线。
说明：所谓“不停电架线”是指在放线时被跨越电力线带电，搭设或拆除跨越架时被跨越电力线应停电。
（3）被跨越架的材料：
本工程拟先用竹杆（或木杆）为跨越架搭设主要骨料。
（4）竹（木）跨越架按结构面多少分为下面四种：
①单侧单排；②单侧双排；③双侧单排；④双侧双排。
（5）按封顶方式分为下面五种：
①不封顶式的跨越架；
②竹木封顶跨越架；
③用尼龙绳和竹竿混合封顶的跨越架；
④用尼龙绳及尼龙网封顶的跨越架。
⑤用高强纤维绳封顶的跨越架。
（6）对跨越架进行分类，目的在于设计跨越架之前必须明确用途及类别，并针对不同类别的跨越架提出不同的技术要求。
2、跨越架设计及施工的基本要求
（1）需要搭设设计跨越架时，在架线前应及被跨越物物主联系，征得同意或办理跨越协议，必要时应请物主派人现场监护。
（2）对于重要及特殊的跨越架，架线前应对现场的平断面进行测量并绘制准确的平断面图，特别注明被跨越物高度、长度及线路夹角，为制定跨越架线方案提供依据。
（3）对于一般跨越架，可不制定专项施工方案，但应在架线施工技术措施中提出技术要求，包括跨越架的材料规格，搭设高度、宽度、跨距。是否打拉线，是否封顶等。
（4）对于重要和特殊的跨越架应参考本技术措施制定专项的跨越架施工方案，并经公司总工批准后实施。
（5）跨越架应牢固可靠，具有相应架线方法所允许的承载重能力。
①对于张力架线，除保证正常情况下承受线（绳）的垂直压力和水平力外，应考虑能承受事故跑线情况对跨越架的冲击力。
②金属结构跨越架的横担顶部应设置胶轮滚筒，以利线索通过。
（6）跨越架的中心应及展放的导（地）线重合，架顶宽度应符合下列规定：
①停电架线时，宽度应超出展放的导（地）线中心各1.5m。
②不停电架线时，宽度应超出展放的导（地）线中心各2m。
③如果三相导线同时采用一组跨越架时，其架顶宽度应超出两边线各1.5~2.0m。
④架顶两侧应装设外伸羊角撑杆。
（7）跨越架及公路及通信线的最小安全距离就符合下表的规定：
跨越架及跨越物的最小安全距离 单位：m
跨越架部位
被跨越物名称
公路
通信线
及架面水平距离①
至路边：0.6
0.6
及封顶垂直距离①
至路面：6.0
1.5
及绝缘网垂直距离②
至路面：7.0
2.5
①取自《超高压架空输电线路张力架施工工艺导则》第条。
②由于绝缘网受力后可能下垂，故应比封顶杆增大1.0m（限制跨距在50M内）
（8）跨越宽面公路时，跨越架如不能封顶，应增顺顶高度。
（9）跨越架对电力线路的最小安全距离在考虑施工最大风偏后不得小于下表中的规定。
跨越架对电力线路最小安全距离 单位：m
跨越架部位
被跨越电力线电压（KV）
≤10
35
60~110
220
330
500
架面（或拉线）及导线的水平距离（垂直距离）
1.5
1.5
2.0
2.5
5.0
6
无地线时，封顶网（杆）及导线垂直距离
1.5
1.5
2.0
2.5
4.0
5
有地线时，封顶网（杆）及地线垂直距离
0.5
0.5
1.0
1.5
2.6
3.6
注：取自中华人民共和国电力行业标准DL/T 5106-1999《跨越电力线路架线施工规程》（2000-07-01实施）
（10）跨越架施工方案应明确是按单相导（地）线搭设，还是按三相线或两线共用方式搭设。
（11）搭设或拆除跨越架均应设安全监护人（安全规程第239条）。
（12）当地地形复杂，不宜搭设跨越架时，可采用索道跨越的施工方法，并编写特殊跨越施工措施。
（13）搭设重要和特殊重要的跨越架，搭设后必须由项目安全负责人组织验收。
（14）参加搭设跨越架的施工人员须经过培训且考试合格者方准上岗操作。
3、竹竿、木杆及小钢管跨越架
（1）竹竿、木杆及小钢管适用于搭设一般跨越架和部分重要跨越架。跨越架高度不宜大于15m。
（2）用竹（木）杆搭设跨越架时，竹（木）杆外观检查应无腐烂、横裂等缺陷。用于主杆（即立杆）的弯曲度应小于2%；用于横杆的弯曲度应小于4%。
（3）用钢管搭设跨越架时，其外径应统一规格，外观检查无严重锈蚀及明显弯曲。
（4）竹竿及竹竿间、木杆及木杆间、竹竿及木杆间的连接一般采用10-8号镀锌铁线绑扎。竹杆相互间连接也可采用竹篾绑扎，但应由架子工操作。钢管及钢管之间应使用专用钢管夹头连接。
（5）竹竿和木杆可以相互交叉、搭接等方式混合使用，但应确保连接牢靠，受力均匀。竹（木）杆不宜及小钢管混合使用，如必须混合使用时，其连接方式应采用钢管夹头和铁线绑扎相结合的方式。
（6）竹竿、木杆或小钢管跨越架应根据不同被跨越物的要求，选用下面任一种型式：
①单侧单排，见图A，适用于通信线、380V电力线及乡间公路。
②单侧双排，见图B，适用范围高度10～15m。
③双侧单排，见图C，适用于35KV及以下电力线、重要通信线及公路、铁路，其高度宜限制在10m以下。
④双侧双排，见图D，适用于各种情况，其高度宜限制在15～20m。
竹（木）跨越架的型式
（a）单侧单排 （b）双层单排 （c）单侧双排 （d）双侧双排
（7）以搭设双侧单排跨越架为例，其操作步骤如下：
根据施工线路导（地）线的展放位置确定跨越架的高度、宽度及骖侧间的距离（简称跨距），并订出主杆的具体位置。
在主杆位置挖0.5m深的坑，且将坑底夯实后，竖立主杆，主杆采用棕绳拉线临时固定。
每1.2m高度绑扎一层大横杆。大横杆及主杆交点处相互绑扎，由下至上进行操作。
横杆及主立杆应呈垂直布置。小横杆两头应及双侧主杆绑扎。
第一层主杆的大横杆绑扎后，在接升第二层主杆前，应在第一层主杆间绑扎交叉支杆及侧向支撑杆，以保持其稳定。如下图所示。侧向支撑杆埋入地下不小于0.3m，对地夹角不得大于60º。
竹（木）跨越架的搭设示意图
1、主杆（立杆） 2、大横杆 3、剪刀撑杆 4、支杆 5、封顶杆
6、半角撑7、临时拉线 8、被跨越电力线
如跨越架宽度在6m以下时，一般设一副交叉支杆（即剪刀撑），大于6m而小于12m时设两副支撑杆，依次类推。
主杆及主杆、横杆及横杆间搭接长度不得小于1.5m。如果梢径小于5cm时，搭接长度应不小于2.5m。
主杆及大横杆等搭设计高度后，如为跨越电力线或通信线时，应在两侧主杆间绑扎内交叉支撑杆，以保持顺线路方向的稳定。内交叉支撑杆及电力线或通信线间应满足安全距离要求。
如果需要封顶时，应检查毛竹、木杆的长度在能满足跨距要求。竹（木）杆长度不得小于跨距的1.1倍，封顶用的竹（木）杆不应接长。
封顶竹（木）杆应垂直大横杆布置，每根主杆不应少于一根封顶横杆。
封顶横杆梆扎后应在其上方靠近主杆内侧绑一根梢径不小于6cm的竹竿或梢径不小于8cm的木杆，其长度不小于6m。该杆的作用是方便导（地）线或牵引绳的拖牵。
封顶杆的两侧应绑扎羊角外伸支杆。
沿新架线路方向的跨越架顶，每侧增设一条Φ11mm钢丝绳且收紧
跨越架外侧的前后打好临时拉线，拉线用Φ9.3mm钢丝绳，对地夹角不大于45º。跨越架宽度小于或等于6m时一侧应设两根拉线，大于6m小于12m时，应设三根拉线，依次类推。
跨越架搭设后应在显著位置悬挂警告牌。在地面上1.2～1.5m以下部位围一圈带刺铁丝网，防止被盗。
特别重要跨越架应设专人看守。
（8）以木杆作主杆、横杆及支杆时，小头直径应不小于7cm。毛竹作主杆、横杆及支杆时，小头直径应不小于5cm。若直径小于规定时，可取双杆合并或单杆加密使用。
（9）小钢管跨越架宜用外径为Φ48～51mm的钢管。主杆、横杆应错开搭接，搭接长度不得小于0.6m
（10）跨越架的主杆、横杆应错开搭接，搭接长度不得小于1.5～2.5m，绑扎时大头压在小头上，绑扎不得少于三圈。绑扎点处如果有两个以上杆件时，应先将其中二根绑绕三圈后，再交叉绑第三根，缠绕不少于三圈。
（11）各种材质跨越的主杆、横杆的间距不得大于下表的规定。
主杆、横杆的间距值 单位：m
跨越架类别
主杆
大横杆①
小横杆②
小钢管
2.0
1.2
1.5
木杆
1.5
1.2
1.0
毛竹
1.5
1.2
0.75
①顺被跨越物长度方向的横杆为大横杆。
②垂直于大横杆的横杆为小横杆，其间距值可供参考。
（12）跨越架的主杆应垂直地面。遇松土或无法挖坑时，应绑扫地杆（即紧靠地面固定主杆的小支杆）。
（13）跨越架的横杆应及主杆成直角搭设。
（14）强风、暴雨后应对跨越架进行安全检查。发现跨越架交叉点松动后应重新绑扎，拉线应重新收紧。拉线的锚固若为角铁桩时，应视情况确定加深或拔出重打。
（15）拆除跨越架是搭设跨越架的逆程序，应由上至下逐根拆除，先拆横杆，再拆支杆，最后拆主杆，分层进行。严禁主杆、横杆整体推倒，严禁上下层同时拆架。
（16）单侧单排及双侧双排需要的跨越架材料估算如下表所示。
单侧单排跨越架材料估算表 （架高10m，宽6m）
材料名称
规格
单位
数量
备注
主杆
毛竹
Φ50×60m
根
10
每平方米约0.5根
大横杆
根
9
支撑杆
根
10
镀锌铁丝
10号
m
60

双侧单排跨越呆材料估算表 （架高12m，宽6m）
材料名称
规格
单位
数量
备注
主杆
毛竹
Φ50×60m
根
23
平均每平方米毛竹约
1.11根
大横杆
根
24
小横杆
根
10
支撑杆
根
26
镀锌铁丝
10号
M
140

钢丝绳
Φ9.3×25m
条
4

角铁钢
∠75×8×2500
块
4

卸扣
M20
只
4

元宝螺丝
Φ6
只
8

4、不停电搭设跨越架
（1）跨越10～220KV电力线路进行架线施工，应尽可能及运行单位联系实现停电搭设跨越架。如确实不能停电时，应编写不停电搭设跨越架的施工技术措施，报公司总工程师批准后实施。
（2）编写不停电搭设跨越架施工技术措施必须按安全规程的规定确保高处作业及带电体的最小安全距离及各种跨越符合下表的规定，同时还应满足下列各项要求：
高处作业及带电体的最小安全距离 单位：m
带电体电压等级（KV）
项目
≤10
35
63～110
220
工器具、安全构件、导（地）线及带电体的距离
2.0
3.5
4.0
5.0
作业人员的活动范围及带电体的距离
1.7
2.0
2.5
4.0
整体组立杆塔及带电体的距离
应大于杆塔高加高处作业及带电体的最小安全距离总和值
①竹、木跨越架外缘及带电体（应考虑风偏影响）最小水平距离及各种跨越架的金属拉线及带电体（应考虑风偏影响）的最小接近距离不得小于上表第一行规定。
②金属结构跨越架组立过程中，架体外边缘及带电体的距离应大于跨越架全高（含羊角高）。
（3）搭设竹、木跨越架及组立金属跨越架的基本原则是：在任何情况下任何物件及工具不得触及带电的电力线。
（4）不停电搭设跨越必须执行下列规定：
①应在晴朗天气条件下搭设跨越架。
②绝缘绳的耐压水平必须符合被跨越电力线的电压要求。
③任何绳、网有可能触及绳、网使用前必须经过耐压试验，合格后方准使用。
④被跨越电力线的重合闸应退出，且运行单位应派人员到现场监督配合。
（5）封顶用的竹、木杆严禁触及电力线。封顶的尼龙绳或绳网在未经过耐压试验前不准触及电力线。经耐压及绝缘电阻试验合格的绝缘绳、网，也应尽量以最少时间触及电力线。
（6）当跨越距离大于30m时，应选用高强绝缘绳作为滑道绳。
（7）竹、木杆跨越架搭设前应做好如下准备工作：
①作好被跨越电力线的现场调查，制定施工技术方案。
②根据现场情况，确定主杆坑位及拉线位置。
③根据竹、木杆长度选配合适的竹、木杆，以保证各根主柱绑扎后都具有同等高度。
④作好跨越架的用料准备。竹、木杆梢径应不小于50mm。
⑤参加搭高级跨越架的人员必须经不停电搭设跨越架的专门安全技术交底后方准工作。
⑥明确人员分工。杆上作业人员、杆下传递材料人员及安全监护人员，实行一条线操作，人跟人监护。所谓“一条线操作”就是登杆人及相应的传递人员实行单线传送及联络；所谓“人跟人监护”就是杆上作业人员搭设，杆下有专人跟踪监护。
（8）竹、木跨越架搭设过程中应遵循下列规定：
①在地面竖立主杆前，必须丈量竹、木杆长度。如果长度大于电力线对地距离，则必须顺电力线方向竖立，竖杆不得少于2人扶杆。
②杆、木杆间及钢管间绑扎用10号镀锌铁线（每段长度不宜超过1m），且应绕成圈携带登杆，禁止带大捆铁线登杆。钢管及钢管之间用专用卡扣拧紧。
③杆上人员应由主杆的外侧（内侧是电力线）向上攀登，且应站在主杆外侧进行作业。
④竹、木杆往上传递应由外侧向上传递。
⑤每竖立一根主杆，应立即挂一层尼龙绳临时拉线。主杆竖好后，应绑扎大横杆，最后绑扎交叉支撑杆及侧向支杆。
⑥下面一层主杆及横杆绑扎牢固后方准接长主杆。接长主杆，必须由两人操作，一人扶杆，一人绑线，禁止一人单独操作接长主杆。
⑦竹、木杆接长到顶后，应在主柱的适当位置（距电力线保持安全距离）打好前后侧拉线并收紧固定。
（9）对于双面单杆、木跨越架除主杆、大横杆之外，还应在两面架体之间连接小横杆及交叉支撑杆。但其高度应满足对电力线安全距离的要求
（10）对于双面双排杆、木杆跨越架，两排之间应连接小横杆及交叉支撑杆，保持架体稳定。
（11）竹、木跨越架的临时钢绳拉线应符合下列要求：
①竹、木跨越架原则上只打一层拉线。
②内侧钢绳拉线挂点高度以保持拉线对电力线安全距离为准。
③外侧拉线挂点应选择在架顶主杆节点处。
④拉线方向原则上应及待放的导地线方向一致。当交叉角大于45º时，为保持跨越架稳定，应增加两对垂直被跨越电力线的临时拉线，一律设置在架体外侧。
⑤拉线选用Φ9.3钢丝绳，下端串接Φ20花兰螺丝。
⑥拉线固定在双联角铁桩上，桩的入土深度不少于1m。
⑦临时拉线对地面夹角应为45º～60º；
（12）搭设封顶杆应按下列程序操作：
①双侧架面间跨距在6m以下，而封顶杆长大于7m时，可由两人扶杆，将杆、木杆小头伸向对侧，进行送杆封顶。
②双侧架面间跨距在6m以下，但封顶杆长在6.5m以下或者跨距在5m以上时，采用一头用绳拉杆，另一头送杆的方法封顶。其操作步骤如下：
a．将Φ2～４尼龙小绳在一侧架顶固定，拴一重物（如Φ16延长环或Φ6元宝螺丝）越过架顶抛向另一侧。因绳很轻，绳将随重物坠地张拉，绳不会悬吊在电力线上。
b.利用尼龙小绳牵拉一根Φ10尼龙绳两侧拉紧，利用尼龙小绳拴好封顶杆小头，套在Φ10尼龙绳上，慢慢传送竹竿。
c.一侧送杆，另一侧收紧尼龙绳拉杆，直到能抓住封顶杆为止。
d.将封顶杆排放及施工线路方向尽量保持垂直后，随即在架顶两侧进行绑扎。
e.依次法逐根传送并绑扎，直至全部封顶杆绑扎完。
③封顶杆的上方用1～2根尼龙绳及其相交叉绑扎固定。
（13）搭设封顶网应按下列步骤操作：
①用射绳枪将Φ2尼龙绳由被跨电力线一侧射过电力线上方另一侧的地面，也可以在Φ2尼龙绳头绑一重物用人力抛掷方法。
②将尼龙绳拉至架顶并带一定张力。
③用Φ2牵Φ6，再用Φ6牵Φ20尼龙绳，经张拉在架顶两端固定形成滑道绳。
（14）起吊金属结构跨越架应按施工技术方案执行。起吊索具的安全系数应提高20%～40%。
（15）起吊金属结构跨越架，靠近带电电力线的临时拉线应设专人监视。起吊过程中应保证安全距离，有条不紊地进行。
（16）带电拆除跨越架原则上应由原安装人员拆除，必须按安装跨越架的逆程序即由上至下进行。如果拆除工作更换人员是，必须经安全技术交底后再上岗。拆除工作及搭设工作具有相同的危险性，同样就执行本技术措施的有关规定。
