某小区雨污水外网施工方案.doc

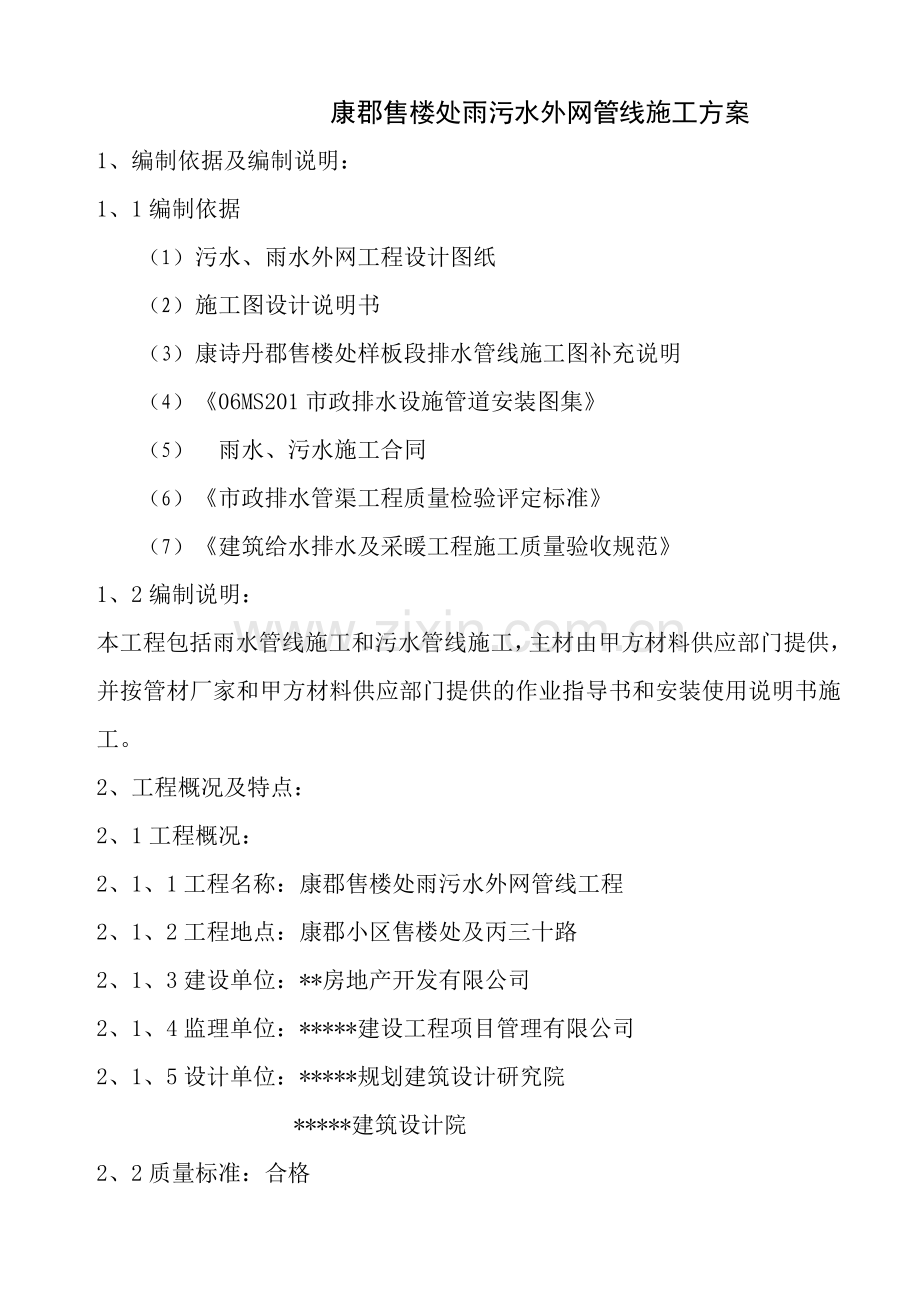

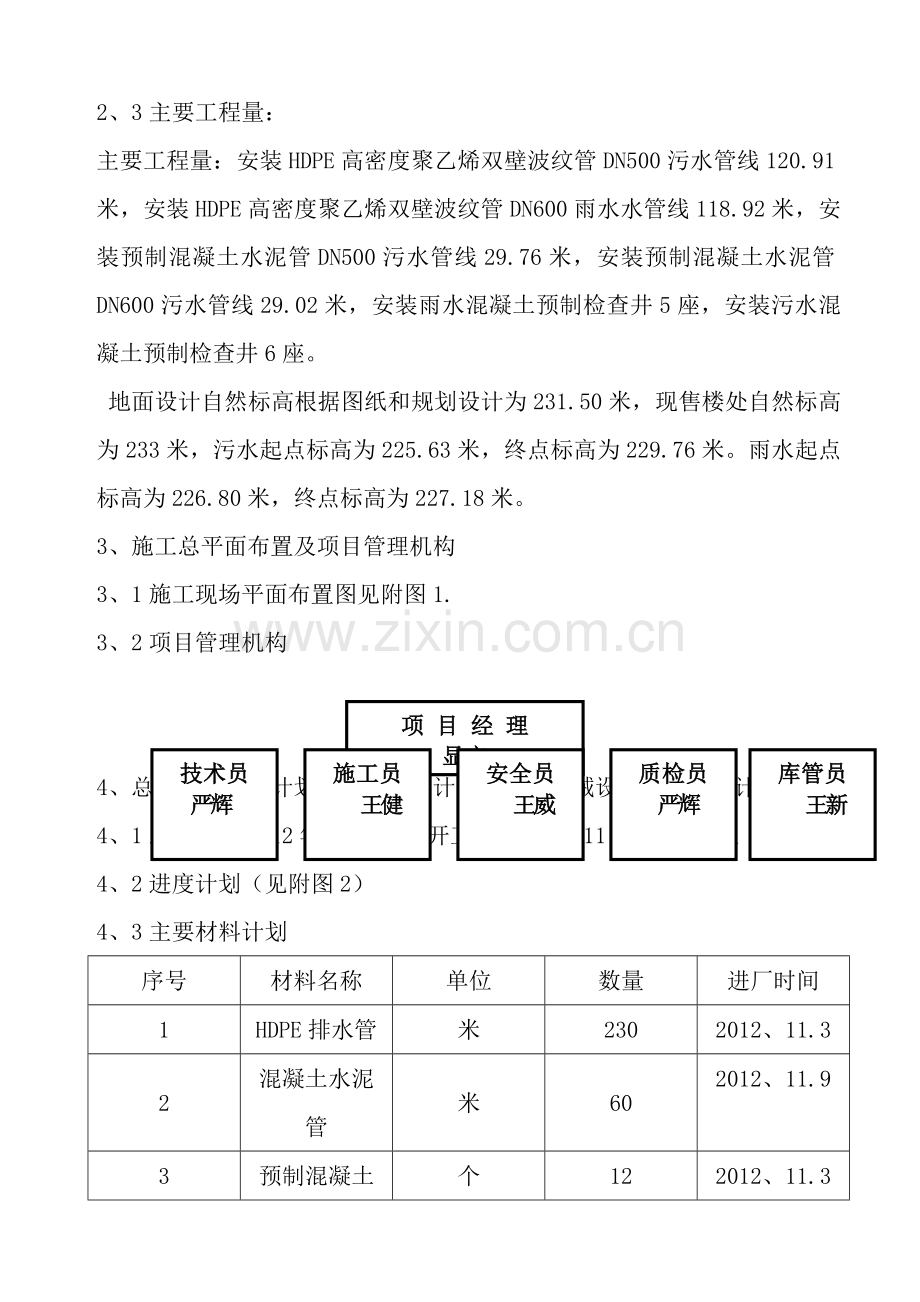

康郡售楼处雨污水外网管线施工方案1、编制依据及编制说明：1、1编制依据（1） 污水、雨水外网工程设计图纸（2） 施工图设计说明书（3） 康诗丹郡售楼处样板段排水管线施工图补充说明（4） 06MS201市政排水设施管道安装图集（5） 雨水、污水施工合同（6） 市政排水管渠工程质量检验评定标准（7） 建筑给水排水及采暖工程施工质量验收规范1、2编制说明：本工程包括雨水管线施工和污水管线施工，主材由甲方材料供应部门提供，并按管材厂家和甲方材料供应部门提供的作业指导书和安装使用说明书施工。2、工程概况及特点：2、1工程概况：2、1、1工程名称：康郡售楼处雨污水外网管线工程2、1、2工程地点：康郡小区售楼处及丙三十路2、1、3建设单位：*房地产开发有限公司2、1、4监理单位：*建设工程项目管理有限公司2、1、5设计单位：*规划建筑设计研究院 *建筑设计院2、2质量标准：合格2、3主要工程量：主要工程量：安装HDPE高密度聚乙烯双壁波纹管DN500污水管线120.91米，安装HDPE高密度聚乙烯双壁波纹管DN600雨水水管线118.92米，安装预制混凝土水泥管DN500污水管线29.76米，安装预制混凝土水泥管DN600污水管线29.02米，安装雨水混凝土预制检查井5座，安装污水混凝土预制检查井6座。 地面设计自然标高根据图纸和规划设计为231.50米，现售楼处自然标高为233米，污水起点标高为225.63米，终点标高为229.76米。雨水起点标高为226.80米，终点标高为227.18米。3、施工总平面布置及项目管理机构3、1施工现场平面布置图见附图1.3、2项目管理机构项 目 经 理显文 安全员 王威施工员 王健技术员 严辉库管员 王新质检员 严辉4、总工期、进度计划及主要材料计划和主要机械设备和劳动力计划4、1总工期为2012年11月1日开工至2012年11月15日竣工4、2进度计划（见附图2）4、3主要材料计划序号材料名称单位数量进厂时间1HDPE排水管米2302012、11.32混凝土水泥管米602012、11.93预制混凝土井个122012、11.34、4主要机械计划序号设备名称单位数量进厂时间1挖沟机台22012、11.12载重汽车台22012、11.13夯实机台22012、11.14推土机台12012、11.15吊车机台12012、11.16熔接机台42012、11.17氧气、乙炔套22012、11.14、5劳动力计划序号工种人数进厂时间1放线工12012、11.12技工62012、11.13力工62012、11.15、施工方法及质量保证措施5.1施工工艺施工工艺：施工准备测量放线机械开槽槽底平整夯实混凝土垫层、砂基管道安装预制混凝土井安装灌水试验回填土夯实竣工验收5.2施工准备管道的进场堆放及运输.2管道装卸（1）HDPE管主要采用机械装卸，装卸时应采用柔韧性好的皮带、吊带或吊绳进行安装，不得采用钢丝绳和链条来装卸或运输管道。（2）管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管长的四分点一处，以保持管道稳定。（3）在管道装卸过程中应防止管道撞击或摔跌，尤其应注意对管端保护，如有擦伤应及时及供应方联系，以便妥善处理。管道运输：短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。管道进场检验.1管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录及验收手续，同时按要求见证取样送检观质量的检查，要求如下：管材的颜色应一致、无色泽不均及分解变色现象；管材的内外壁应光滑、平整、无汽泡、无裂口、无明显痕迹和凹陷；管材端面应平整，并垂直于轴线；管材不得有异向弯曲，直线度公差应小于3；管材应完整无损、浇口、溢边应修平整，内外表面光滑、无明显裂纹。经外观质量检查不合格者不得使用。.2如发现管道有损伤，应将该管道及其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。管道存放.1当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。.2管道堆放时，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。.3管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。5.3测量放线熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。进场后对建设单位交接的水准点和导线点进行复测，闭和差符和设计要求后，进行导线点、水准点的加密，每30米范围内有一个水准点，确保加密点的准确，以满足排水管高程、线型控制的精度。管道中桩在施工中在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行法。施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行水准复核测量。管道中心由控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。5.4挖掘沟槽熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经甲方及监理工程师复核认证批准后方可进行沟槽开挖。工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。沟槽开挖的土方直接堆放在管沟的东侧，余土装车外运，外运地点由业主指定。当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按设计说明书进行换填处理。 沟槽开挖由上游到下游进行，在沟槽向南方向分段开挖，土方外运人工清槽后，并经监理工程师检验合格，方可在沟槽内进行管道工序的施工。沟槽底净宽度，按管外径两侧各加0.3m工作面计算宽度。管道基础：5.5.1.1混凝土水泥管按图纸及设计说明书施工。同时以设计说明书补充说明为准进行管道基础施工。.2HDPE波纹管管道基础以设计说明书补充说明进行，说明不明确的采用20cm砂砾垫层基础，135砂基础。管道基础采用粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。5.6管道安装56.1HDPE管材的接口处理方法承插式连接如下（DN600）：管道接头应采用弹性密封橡胶圈连接的承插式接口，橡胶圈接口应遵守下列规定：接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂（肥皂水或洗衣粉不得油脂做润滑剂），将橡胶圈插入管材插口第一个波谷中，里面朝里，坡面朝外，然后将承插口端面的中心轴线对齐。接口方法应按下述程序进行：DN500及其以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入待安装管道的承口至预定位置；DN500以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时，管节两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。为防接口合拢时已排设管道轴线位置移动，需采用稳管措施。具体方法可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其数量使管径大小而异。管道接口后，应复核管道的高程和轴线使其符合要求。 检查井及管道的连接1管材及检查井相连，采用中介层法。即在管材及井壁相连接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入井壁内，检查井底板基础，应及管道基础垫层平缓顺接。.2介层时，先用毛刷将管壁清理干净，然后均匀地涂刷一层聚氯乙烯粘接剂，紧接着在上面甩撒一层干燥的粗砂，固化1020min，即形成表面粗糙的中介层。中介层的长度视管道砌入检查井内的长度而定，一般可采用0.24m。.3当管道位于低洼、沼泽、地下水位高的地段时，为适应基础不均匀沉降，检查井及管道的连接，宜采用长0.8米的短管及检查井连接，然后再及整根管连接。砖砌或砼浇制部分设止水圈，管件及检查井相结合的表面砂浆应饱满，以防结合处渗水。.4止水圈的材料和管材的材料相同，通过高温熔接的方法将它和管材融合成一体，它的位置应设置在墙体中部，轴向截面为梯形，高度不应小于50mm，上边宽20mm，底宽30mm，底面必须及管壁周边熔牢且不渗水。.4HDPE管及井座接口施工图：混凝土水泥管安装混凝土水泥管安装将严格按照设计说明书和补充说明进行。图示中管内底的高程已市政预留的混凝土水泥管为参照。下管可用人工或起重机吊装进行。人工下管时，由地面人员将管材传递给沟槽内施工人员；对放坡开挖的沟槽也可用非金属绳索系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，应用非金属绳索扣系住，不得串心吊装。管材应将插口顺水流方向，承口逆水流方向安装，安装应由下游往上游进行。5.7灌水试验首先经监理工程师检查管道及检查井外观质量，检查验收和格后，沟槽内无积水，进行管道灌水试验。试验管段按井距分隔。管道在灌水试验前应提前灌水并浸泡24小时，使接口及管身充分吃水后再进行灌水试验。允许渗漏量应符和规范给水排水管道工程施工及验收规范（GB97）中的要求。当试验水头达规定水头时开始记录，试验压力为上游管顶加一米水柱，观测30min管道的渗水量，直至观察拮束时，不断地向试验管段内补水，保持试验水头恒定，渗水量不得超过规范要求，为防止冻害将水及时放净。5.8沟槽回填：管道隐蔽工程验收合格后应立即回填至管顶以上一倍管径高度。沟槽回填从管底基础部位开始到管顶以上0.7m范围内，必须用人工回填，严禁用机械推土机回填。管顶0.7m以上部位的回填，可用机械从管道轴线两侧同时回填，夯实或碾压。回填前应排出沟槽积水。不得回填淤泥、有机质土及冻土。回填土中不应含有石块、砖及其他杂带有硬棱角的大块物体。排水管道进行灌水试验验收和格后，及时进行沟槽回填。回填土根据实验室确定的最大干密度和最佳含水量进行分层夯实，直至达到规范要求的压实度指标。填土上方计划修路者其压实度为95%，填土上方不计划修路者其压实度为90%。沟槽回填从管顶基础部位开始到管顶以上0.7m范围内采用人工回填。从管底到管顶以上0.4m范围内的沟槽回填材料，采用中砂粗砂或开挖出的良质土。沟槽底必须回填质地良好、含水量适宜的原土，严禁回填垃圾、烂泥、砂砾石，沟槽内不得回填就地取砂石的筛余料，所有回填土根据不同的土质现别采用分层摊平、夯实、压实等方法达滇梃计规定的密实度要求。井室周围回填压实时应沿井室中心对称进行，且不漏夯，回填压实后及井壁紧贴。分段回填压实时，相邻段的接茬呈阶梯形。 6.质量保证措施6.1.施工准备阶段的质量控制针对项目施工特点，对所有施工人员进行技术培训，对管理人员，技术人员进行专业强化培训，对各种操作人员进行岗位前培训，持证上岗；对新工人(含民工、临时工)，上岗前必须进行二级教育；对涉及四新技术项目的管理人员和操作人员针对各自技术特点专项培训。熟悉、审核施工图，编制实施性施工组织设计，做好技术交底，针对本项目编制质量计划，对原材料进行检查和试验。编制材料和机构设备需求计划，做好设备的维修及保养。6. 2施工过程的质量控制按照产品进场验收控制程序，选定甲供物质施工所需的合格材料，保证工料的质量；对关键工序和特殊工序，编制详细的工艺细则；并做好技术交底,严格执行隐蔽工程签证制度，工序完成后，经监理工程师检查签字后方可进入下道工序。施工中做到对不合格原材料的半成品，不投入使用，不合格工序不转序，工序完成后，经监理工程师检查签字后方可进入下道工序。6. 3竣工阶段质量控制制定收尾工程施工计划：组织有关人员按照施工验收规范对已完工程进行预检，找出存在的问题并及时处理，做好竣工文件资料的整理，按业主档案管理的要求做好。所有工程项目，竣工资料经自检合格后按验收程序向业主申请工程移交。7文明施工及安全生产措施7.1文明施工措施建立文明施工管理体系、完善管理制度，项目经理部成立安全文明施工领导小组，经理主抓文明施工，环境保护工作，结合现场实际情况制定文明施工管理细则，报业主及监理工程师同意后实行。制定施工现场场地管理，施工程序管理，施工安全管理、环境保护管理细则，并认真落实。施工材料的堆放:所有物品按分类堆放,外观整齐清洁,标识齐全.施工现场的工器具摆放整齐.施工现场的建筑垃圾要随时清理运走,做到工完、料净、场地清.7.2安全措施施工现场要设专职安全员.施工现场的封闭符合市政道路及交管部门封闭要求.施工地主要出入口,危险部位设有标识和安全警示牌.夜间施工危险地要设警示红灯。工程开工前及各主要分部分项工程进行之前,项目负责人和技术负责人向全体参建人员进行详细安全交底,让每个人认识到:“安全生产，人人有责”各类设备必须安全检查合格后,才可安装,并经试运行和验收合格后使用.各类安全装置齐全、有效、灵敏,使用过程中做好各种运行记录.项目经理、安全员定期组织安全生产检查,消除安全事故隐患,出现问题及早改进.施工现场有必要设消防器材,并符合工程施工要求.施工机械必须按其技术性能的要求正确使用，缺少安全装置或安全装置已失效的机械设备不得使用。当使用机械设备及安全发生矛盾时，必须服从安全的要求。对所有参加人员严格使用相应的劳动保护用品,进入安装现场必须戴安全帽.防塌方措施:天沟槽开挖,如遇见可能塌方应边挖边支护,并做好沟槽底的排水工作.施工过程中,管道安装完毕及时回填,以免下雨沟槽内灌满水,管道漂起.沟槽两边不得堆放重物，对沟槽进行及时观测有无裂纹，局部踏边。 8低温施工措施 混凝土砌筑用硅酸盐水泥或普通硅酸盐水泥，最好使用早强型的水泥。所用砂石、水均应保持正温，骨料必须清洁，不得含有冰雪等冻结物及宜冻裂的矿物质。应有专人配制防冻剂，严格掌握防冻剂的掺量。严格控制混凝土水灰比，由骨料带入的水份应从拌合水中扣除。搅拌时间应比常温搅拌时间延长50。 砂浆和混凝土运输过程中，应使热量损失尽量减少。井体筑后，混凝土浇筑后，表面进行覆盖。 抹灰用砂浆应加入防冻剂，用量控制在水泥用量的3。为了获得砂浆应有温度，可采用热水搅拌。 冬期施工时要采取防滑措施，及时清除沟槽的积雪和冰层。运输道路应采取防滑措施确保施工安全。加强施工现场防火教育。现场生产及生活用火设施，必须经项目部有关部门，对使用的用火设施进行检查验收合格后方可使用，并由专人定期进行检查。室内使用炉火要注意通风换气，防止煤气中毒，严禁私自设置用火设施。防冻剂应严格管理，防止误食中毒。
