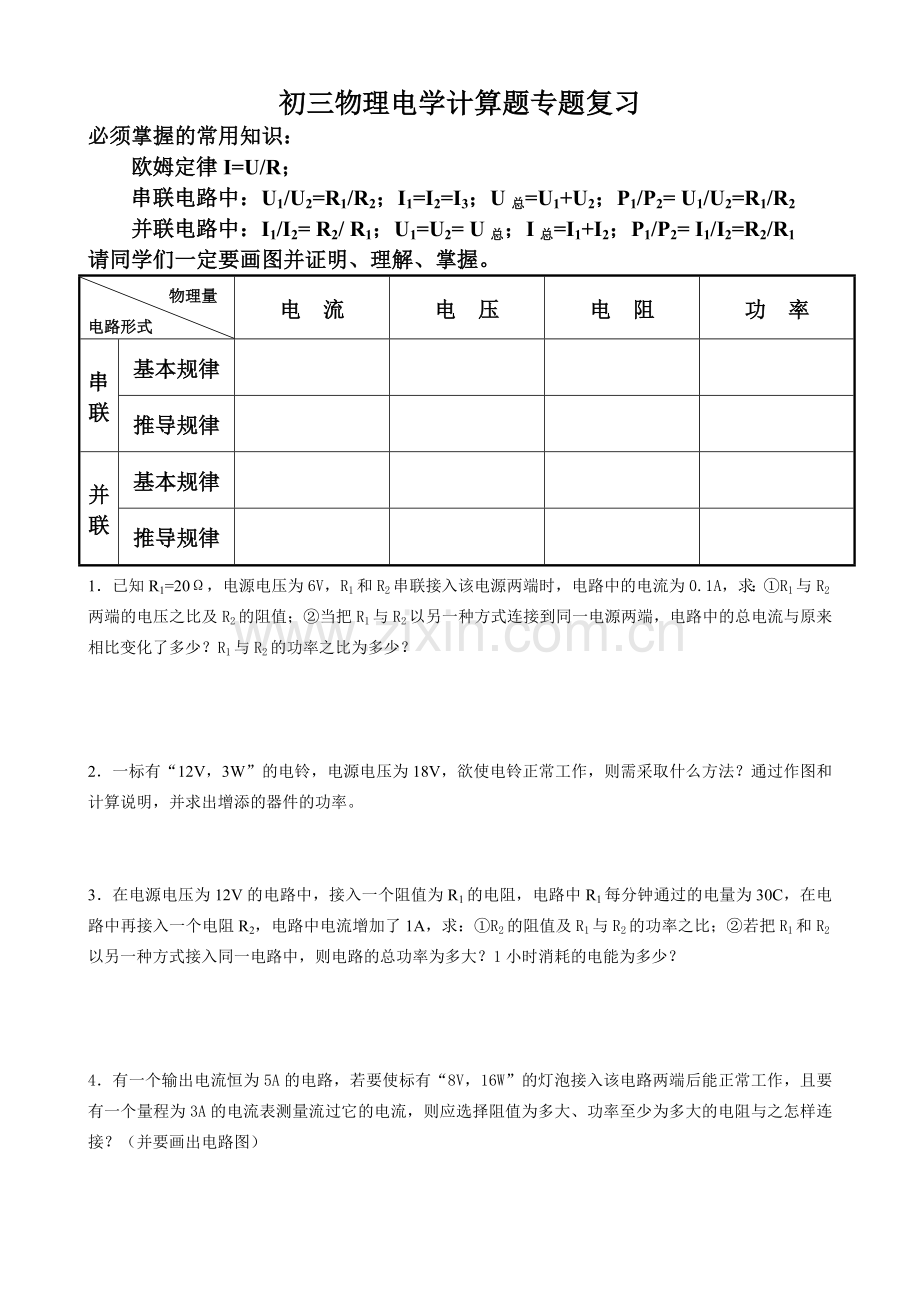

初三物理电学计算题专题复习
必须掌握的常用知识：
欧姆定律I=U/R；
串联电路中：U1/U2=R1/R2；I1=I2=I3；U总=U1+U2；P1/P2= U1/U2=R1/R2
并联电路中：I1/I2= R2/ R1；U1=U2= U总；I总=I1+I2；P1/P2= I1/I2=R2/R1
请同学们一定要画图并证明、理解、掌握。
物理量
电路形式
电 流
电 压
电 阻
功 率
串联
基本规律

推导规律

并 联
基本规律

推导规律

1．已知R1=20Ω，电源电压为6V，R1和R2串联接入该电源两端时，电路中的电流为0.1A，求：①R1与R2两端的电压之比及R2的阻值；②当把R1与R2以另一种方式连接到同一电源两端，电路中的总电流与原来相比变化了多少？R1与R2的功率之比为多少？

2．一标有“12V，3W”的电铃，电源电压为18V，欲使电铃正常工作，则需采取什么方法？通过作图和计算说明，并求出增添的器件的功率。

3．在电源电压为12V的电路中，接入一个阻值为R1的电阻，电路中R1每分钟通过的电量为30C，在电路中再接入一个电阻R2，电路中电流增加了1A，求：①R2的阻值及R1与R2的功率之比；②若把R1和R2以另一种方式接入同一电路中，则电路的总功率为多大？1小时消耗的电能为多少？

4．有一个输出电流恒为5A的电路，若要使标有“8V，16W”的灯泡接入该电路两端后能正常工作，且要有一个量程为3A的电流表测量流过它的电流，则应选择阻值为多大、功率至少为多大的电阻与之怎样连接？（并要画出电路图）

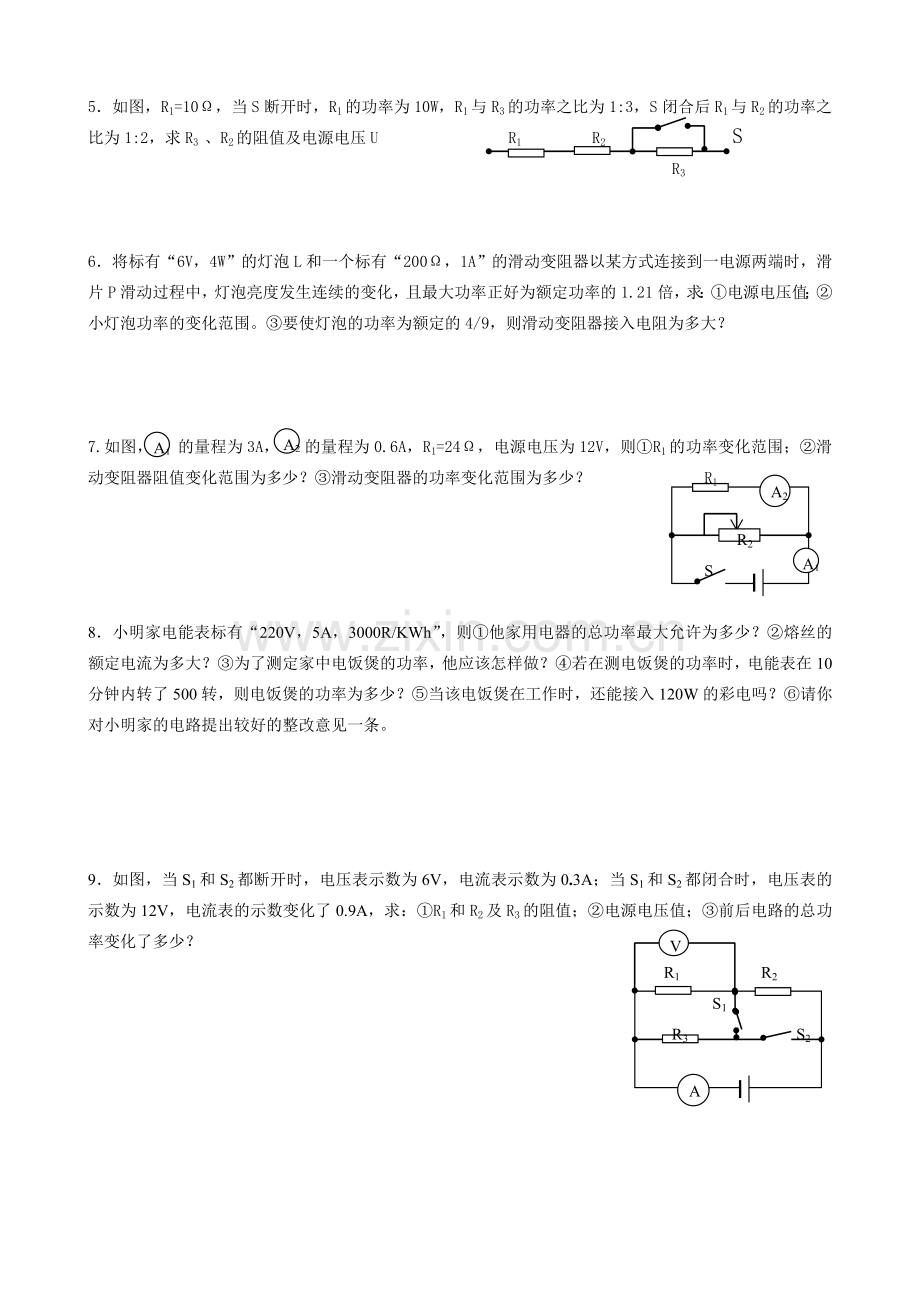

5．如图，R1=10Ω，当S断开时，R1的功率为10W，R1与R3的功率之比为1:3，S闭合后R1与R2的功率之比为1:2，求R3 、R2的阻值及电源电压U R1 R2 S
R3

6．将标有“6V，4W”的灯泡L和一个标有“200Ω，1A”的滑动变阻器以某方式连接到一电源两端时，滑片P滑动过程中，灯泡亮度发生连续的变化，且最大功率正好为额定功率的1.21倍，求：①电源电压值；②小灯泡功率的变化范围。③要使灯泡的功率为额定的4/9，则滑动变阻器接入电阻为多大？

A2
A2
A1
7.如图， 的量程为3A， 的量程为0.6A，R1=24Ω，电源电压为12V，则①R1的功率变化范围；②滑动变阻器阻值变化范围为多少？③滑动变阻器的功率变化范围为多少？ R1

A1
R2
S

8．小明家电能表标有“220V，5A，3000R/KWh”，则①他家用电器的总功率最大允许为多少？②熔丝的额定电流为多大？③为了测定家中电饭煲的功率，他应该怎样做？④若在测电饭煲的功率时，电能表在10分钟内转了500转，则电饭煲的功率为多少？⑤当该电饭煲在工作时，还能接入120W的彩电吗？⑥请你对小明家的电路提出较好的整改意见一条。

V
9．如图，当S1和S2都断开时，电压表示数为6V，电流表示数为0.3A；当S1和S2都闭合时，电压表的示数为12V，电流表的示数变化了0.9A，求：①R1和R2及R3的阻值；②电源电压值；③前后电路的总功率变化了多少？
R1 R2
S1
R3 S2
A
