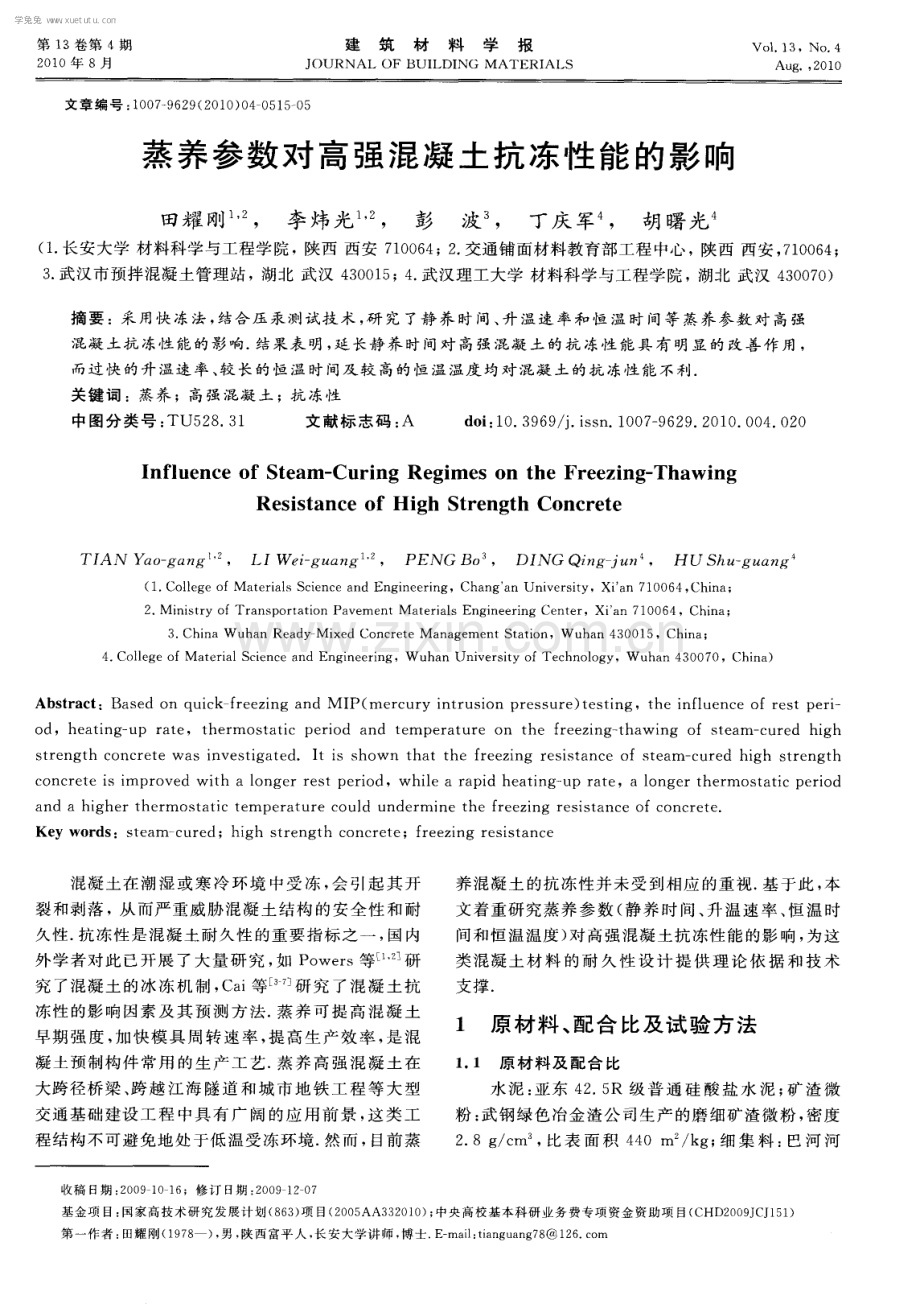

1、第 1 3 卷第 4 期 2 O 1 0年 8月 建筑材料学报 J OURNAL OF BUI LDI NG M ATERI AI S V 0 1 1 3,N O 4 Au g , 2 01 0 文 章 编 号 : 1 0 0 7 9 6 2 9 ( 2 01 0 ) 0 4 0 6 1 5 0 5 蒸养参数对 高强混凝土抗冻性能的影响 田耀 刚 , 李炜光 , 彭 波。 , 丁庆军 , 胡曙光 ( 1 长安大学 材料科学 与工程学 院 。 陕西 西安 7 1 0 0 6 4 ; 2 交通铺 面材料教育部 工程 中心 ,陕西 西安 , 7 1 0 0 6 4 ; 3 武汉市预拌混凝 土管理 站
2、 , 湖北 武汉 4 3 0 0 1 5 ; 4 武汉理 工大学 材料科学 与工程学 院 , 湖北 武汉 4 3 0 0 7 0 ) 摘要 : 采用快冻法。 结合压汞测试技 术, 研 究了静 养时间、 升温速率和恒温时间等蒸养参数对高强 混凝 土抗 冻性 能的影 响 结果表 明 , 延 长静 养时 间对 高 强混 凝 土的 抗 冻性 能 具 有 明显 的 改善 作 用 , 而过 快的升 温速 率 、 较 长 的恒 温 时间及较 高的恒 温温度 均 对混凝 土 的抗 冻性 能不利 关 键 词 :蒸养 ;高强 混凝 土 ;抗 冻性 中 图分 类号 : TU5 2 8 3 1 文献标 志码 : A
3、d o i : 1 0 3 9 6 9 j i s s n 1 0 0 7 9 6 2 9 2 0 1 0 0 0 4 0 2 0 I n f l u e nc e o f St e a m 。 - Cu r i n g Re g i m e s o n t h e Fr e e z i n g - Th a wi ng Re s i s t a nc e o f Hi g h St r e n g t h Co nc r e t e TI AN Y a o g a n g1 , 2 , LI W e t g u a n g “, PENG B0 3, DI NG Qi n g - j u n
4、 4 ,HU S h u g u a n g4 (1 Co l l e ge of M a t e r i a l s Sc i e nc e a nd Eng i ne e r i n g,Cha n g a n Un i v e r s i t y,Xi a l l 7 1 00 64, Chi na; 2Mi n i s t r y o f Tr a ns po 九a t i on Pa ve m e n t M a t e r i a l s En gi ne e r i ng Ce n t e r ,Xi a n 71 0 06 4,Ch i na; 3 Chi na W uh a
5、n Re a dy M i xe d Co nc r e t e M a n a ge me n t St a t i on,W uha n 43 0 01 5,Chi n a: 4 Co l l e g e of Ma t e r i a l Sc i e nc e a nd Eng i n e e r i n g,W u ha n Un i ve r s i t y of Te c hno l o g yW u ha n 43 0 07 0,Chi na ) Ab s t r a c t :Ba s e d o n q ui c k f r e e z i ng a nd M I P( m
6、e r c ur y i nt r u s i on p r e s s ur e ) t e s t i ng,t h e i n f l u e nc e of r e s t p e r i o d,he a t i ng up r a t e, t h e r m o s t a t i c pe r i o d a nd t e mp e r a t ur e on t he f r e e z i n g t ha wi ng of s t e a m c ur e d hi g h s t r e ng t h c o nc r e t e wa s i n ve s t i g
7、a t e d I t i s s ho wn t ha t t he f r e e z i ng r e s i s t a n c e o f s t e a m c u r e d h i gh s t r e ng t h c o n c r e t e i s i m p r ov e d wi t h a l on ge r r e s t p e r i o d,whi l e a r a p i d he a t i n g up r a t e,a l o n ge r t he r m o s t a t i c p e r i o d a nd a hi ghe r t
8、 h e r m o s t a t i c t e mpe r a t ur e c oul d u nd e r mi ne t he f r e e z i ng r e s i s t a nc e o f c on c r e t e Ke y wo r ds :s t e a m c u r e d;hi g h s t r e n gt h c o nc r e t e;f r e e z i n g r e s i s t a n c e 混 凝土 在潮 湿 或 寒 冷 环境 中受 冻 , 会 引起 其 开 裂 和剥 落 ,从 而严 重 威胁 混凝 土 结构 的安全 性 和 耐
9、 久性 抗 冻性 是混凝 土耐 久性 的重 要指 标之 一 , 国 内 外 学者 对此 已开 展 了大 量 研 究 , 如 P o we r s等l l1 , e l 研 究 了混凝 土 的冰 冻 机 制 , C a i 等 l 3 。 研 究 了混 凝 土 抗 冻 性 的影 响 因素 及 其 预测 方 法 蒸养 可 提 高 混 凝 土 早期 强 度 , 加 快模 具 周 转 速 率 , 提 高生 产 效 率 , 是 混 凝 土预 制构件 常 用 的生产 工 艺 蒸养 高 强 混 凝 土 在 大跨 径桥 梁 、 跨 越 江海 隧 道 和 城 市地 铁 工 程 等 大 型 交通 基础 建设 工
10、程 中具 有 广 阔 的应 用 前 景 , 这 类 工 程结 构不 可避 免地 处 于低温 受冻 环境 然 而 , 目前 蒸 养 混凝 土 的抗 冻性 并未 受 到相应 的重 视 基 于 此 , 本 文 着重研 究蒸 养 参 数 ( 静 养 时 间 、 升 温 速 率 、 恒 温 时 问和恒 温温度 ) 对 高强 混凝 土抗 冻性能 的影 响 , 为这 类混 凝 土 材料 的 耐 久 性 设 计 提 供 理 论 依 据 和 技 术 支撑 1原 材 料 、 配 合 比及 试 验 方 法 1 1 原 材料 及 配合 比 水 泥 : 亚 东 4 2 5 R 级 普 通 硅 酸 盐 水 泥 ; 矿 渣
11、 微 粉 : 武钢 绿色 冶金渣 公 司生产 的磨 细矿 渣微 粉 , 密度 2 8 g c m。 , 比表 面 积 4 4 0 m k g ; 细 集 料 : 巴 河 河 收稿 日期 : 2 0 0 9 1 0 1 6 ;修订 日期 : 2 0 0 9 1 2 - 0 7 基金项 目: 国家高技术研究发展计划 ( 8 6 3 ) 项 目( 2 0 0 5 AA3 3 2 0 1 0 ) ; 中央高校基本科 研业务 费专项资金资助项 目( C HD 2 O O 9 J C J 1 5 1 ) 第一作者 : 田耀 刚( 1 9 7 8) , 男 , 陕西富平人 , 长安大学讲师 , 博士 E m

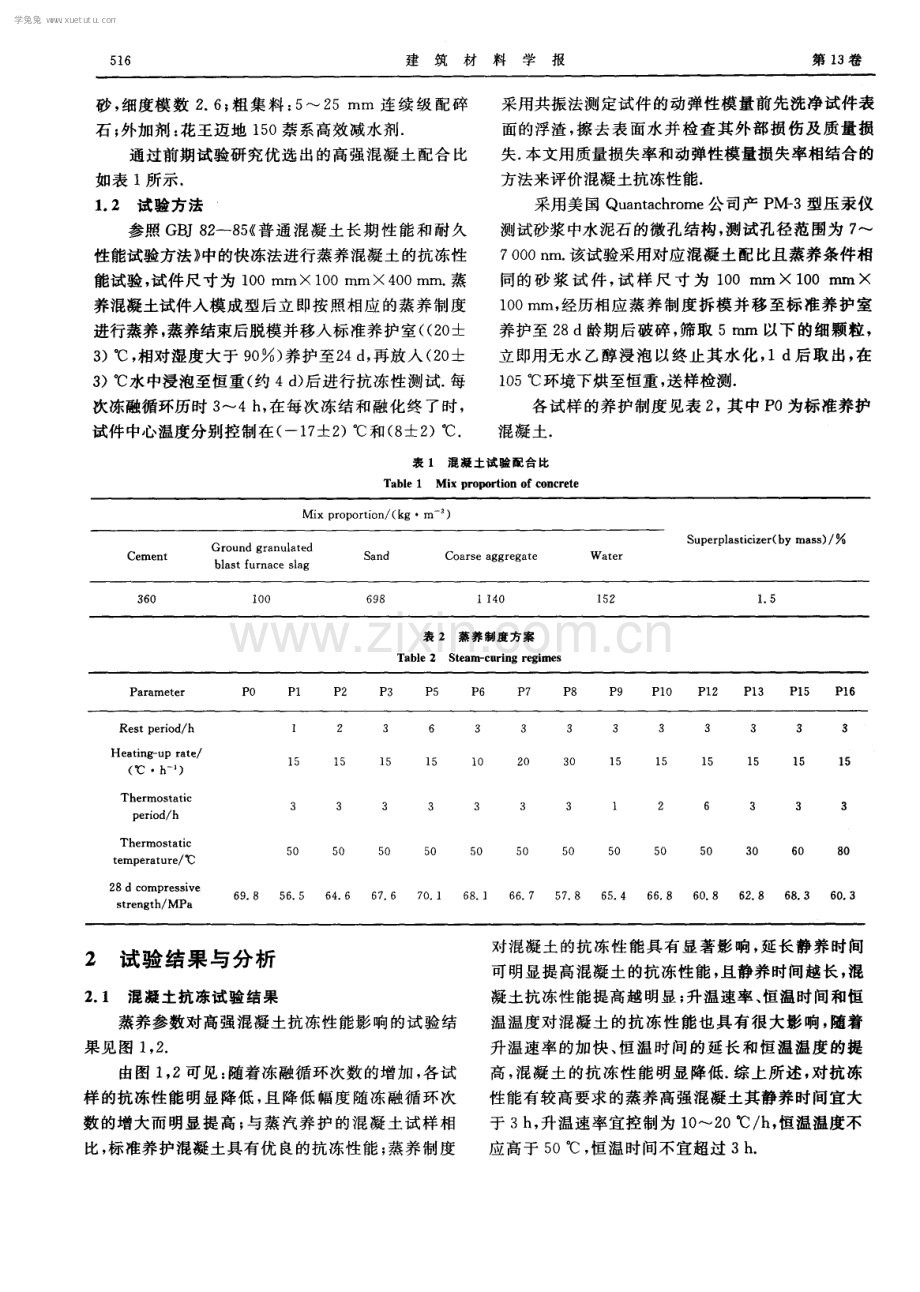

12、a i l : t i a n g u a n g 7 8 1 2 6 c o m 学兔兔 w w w .x u e t u t u .c o m 5 1 6 建筑材料学报 第 1 3卷 砂 , 细度模 数 2 6 ; 粗 集 料 : 5 2 5 mm 连 续 级 配碎 石 ; 外加剂 : 花王迈 地 1 5 0萘系高 效减水 剂 通过前期 试验研 究优选 出 的高强混凝 土配合 比 如表 1 所示 1 2试验方 法 参照 G B J 8 2 8 5 普 通 混凝 土 长期 性 能和 耐 久 性 能试验 方法 中的快冻法进行 蒸养混凝 土 的抗冻性 能试验 , 试件 尺 寸为 1 0 0 mm
13、1 0 0 m m4 0 0 mm 蒸 养混凝土试件入 模成 型后立 即按 照相 应 的蒸养 制度 进行蒸养, 蒸养结束后脱模并移人标准养护室( ( 2 0 3 ), 相对湿度 大 于 9 O ) 养护至2 4 d , 再放 入 ( 2 0 3 ) 水中浸泡至恒重( 约 4 d ) 后进行抗冻性测试 每 次冻 融循环历 时 3 4 h , 在每 次冻结 和 融化终 了时 , 试件 中心温度分别 控制在 ( 一1 7 2 )和 ( 8 2 ) 采用共振法测定试件的动弹性模量前先洗净试件表 面的浮渣 , 擦去表 面水并检查其外部损伤及质量损 失 本文用质量损失率和动弹性模量损失率相结合的 方法来评
14、价混凝土抗冻性能 采用美国 Qu a n t a c h r o me 公司产 P M- 3型压汞仪 测试砂浆 中水 泥石 的微 孔结构 , 测 试孔径 范 围为 7 7 0 0 0 n m 该试验采用对应混凝土配比且蒸养条件相 同的砂 浆 试 件 , 试 样 尺 寸 为 1 0 0 m m 1 0 0 mm 1 0 0 mm, 经历相 应 蒸养 制度 拆 模并 移 至标 准 养护 室 养护至 2 8 d龄期后 破碎 , 筛取 5 mm 以下 的细 颗粒 , 立即用无水 乙醇浸泡以终止其水化 , 1 d 后取 出, 在 1 0 5环境下烘至恒重, 送样检测 各试样的养护制度见表 2 , 其中
15、P O为标准养护 混凝 土 表 1 混凝土试验配合 比 Ta b l e 1 M i x p r o p o r t io n o f c o n c r e t e 2 试验结果与分析 2 1混凝土抗 冻试验 结果 蒸养参数对高强混凝土抗冻性能影响的试验结 果 见图 1 , 2 由图 1 , 2可见 : 随着冻 融循环 次数 的增 加 , 各试 样 的抗冻性 能 明显 降低 , 且 降低 幅度 随冻 融循 环 次 数 的增 大而 明显 提高 ; 与 蒸 汽养 护 的混 凝 土试 样 相 比, 标 准养 护混凝 土具 有优 良的抗冻性 能 ; 蒸养 制 度 对混凝 土 的抗冻 性 能具 有 显
16、 著影 响 , 延 长静 养 时间 可 明显 提高混 凝土 的抗 冻性 能 , 且 静养时 间越长 , 混 凝土抗 冻性能提 高越 明显 ; 升温速率 、 恒温 时间和 恒 温温度对混凝土的抗冻性能也具有很大影响, 随着 升温速率的加快 、 恒温时间的延长和恒温温度的提 高 , 混凝土的抗冻性能明显降低 综上所述, 对抗冻 性能有较高要求的蒸养高强混凝土其静养时间宜大 于 3 h , 升温速率宜控制为 1 0 - 2 0 h , 恒温温度不 应 高于 5 O , 恒温时 间不宜超 过 3 h 学兔兔 w w w .x u e t u t u .c o m 第 4期 田耀刚 , 等 : 蒸养参数
17、对高强混凝土抗冻性 能的影 响 5 1 7 O 2 5 2 0 1 5 1 0 O 5 0 5 0 l 0 0 1 5 0 20 0 2 5 0 3 0 0 Cy c l e o f f r e e z e t ha w ( a ) R e s t p e r i o d Cy c l e o f f r e e z e t h a w ( c ) T h r mo s t a t i c p e r i o d 25 2O 1 5 1 O O 5 0 5 0 1 0 0 1 5 0 2 0 0 2 5 0 3 0 0 3 5 0 Cy c l e o f fre e z e t h a w
18、( b ) H e a t i n g - u p r a t e 2 5 2 0 1 5 1 0 05 0 5 0 1 0 0 l 5 0 2 0 0 2 5 0 3 0 0 Cy c l e o f f r e e z e t h a w ( d ) T h r mo s t a t i c t e r mp e r a t u r e 图 1 蒸养参数对混凝土质量损失的影响 Fi g 1 Ef f e c t of s t ea m c ur i ng r e g i me s o n t he m a s s l os s o f c o n c r e t e 1 0 0 2 鬟 薹
19、 =萋 9 0 8 5 0 O 5 0 l 0 0 1 5 0 2 0 0 2 5 0 3 0 0 Cy c l e o f fre e z e t h a w ( a ) R e s t p e r i o d 5 O l 00 l 5 0 2 00 25 0 3 0 0 Cy c l e o f f r e e z e t h a w ( c ) T h r mo s t a t i c p e r i o d 蘑 0 5 0 1 0 0 1 5 0 2 0 0 2 5 0 3 0 0 Cy c l e o f fre e z e t h a w f b )He a t i n g u p
20、 r a t e Cy c l e of fre e z e t h a w ( d ) T h r mo s t a t i c t e r mp e r a t u r e 图 2 蒸养参数对混凝土相对动弹性模量 的影响 F i g2 Ef f e c t o f s t e a m c u r i ng r e gi me s on t h e r e l a t i ve dy na mi c e l a s t i c mo d ul u s o f c on c r e t e , s 0 一 日 3 2 2 1 1 O s 0 日 , s 呐 0 一 砷 露 葺 , s 曲 0
21、一 日 , s n I罩 o g 0 u 一 u q o A I 一 , s n I j q 0 暑 u 0 。 l u q A l 苗一 。 学兔兔 w w w .x u e t u t u .c o m 5 1 8 建筑材料学报 第 1 3 卷 2 2孔隙结构 测试与 分析 材料 微观结 构决 定 其宏 观 性能 , 混 凝 土 材 料具 有 多孔性 , 故 孔结 构 和孔 隙率将 直 接 影 响其 力学 性 能 和 耐 久 性 能 吴 中 伟 院 士 把 混 凝 土 孔 径 分 为 4 类 8 : 无 害孔 ( 2 0 0 n m) 本 文据 此在 对 比分析标准养护与推荐蒸养制度 混凝
22、 土( P O与 P 3 ) 孔 隙结构的基础上 , 测试分析了蒸养参数对混 凝土孔 隙结构 的影 响 , 结 果见 表 3 表 3中试 件编 号 ( Mo , M2 , , M1 6 ) 的水灰比、 胶凝材料组成和养护 制度分别与表 2中的 P O , P 2 , , P 1 6相对应 , 区别 仅在于 MI P测试用的是水泥砂浆试样 表 3 压承仪测试孔隙结构试验结果 T a b l e 3 Re s u l t s o f p o r e s t r u c t u r e b y MI P To t a l p o r o s i t y Av e r a g e p o r e (
23、mL g 一 )d i a me t e r n m 0 0 6 4 2 0 O 37 8 0 O 31 2 0 0 7 9 3 0 0 6 0 3 0 0 8 7 8 0 02 3 7 0 0 5 3 5 0 0 6 1 8 0 O 2 9 3 6893 3 5 8 l 5 6 1 2 3 0 2 1 5 5 1 7 2 0 1 2 6 4 2 2 4 9 4 5 1 4 4 9 2 5 5 0 1 5 8 7 4 1 5 O 1 7 9 9 1 3 6 2 2 0 1 9 4 3 5 0 1 4 2 8 l 9 6 0 l 2 3 1 5 9 0 0 6 4 4 1 3 7 3 l 2 7
24、 2 6 2 8 1 O 5 6 3 0 7 8 1 O 7 1 1 6 7 0 7 。 5 l 1 0 8 O 由表 3中试 样 M0 , M3的数 据可 知 , 经 过 蒸养 的试样 M3其 总 孑 L 隙 率 明显 低 于 标 准 养 护 的试 样 M0 , 但是其平均孔径却远高于标准养护试样 ; 试样 M3 小 于 2 0 r i m 的凝胶 孔要高 于试样 MO , 这主要 是 由于蒸 汽养护 能 够加 速 水泥 熟 料 的水 化 反应 , 同时 由于矿 渣微粉能 与水泥 水化生 成 的 C H 反应并 生 成 水化硅 酸钙和水化 铝酸钙 等凝胶 , 在蒸养 条件 下 , 其 反应
25、速 率 可 以明显 提 高 , 消 耗 C H 的 同时进 一 步加 速 了水泥 的水 化 速率 , 从 而 形成 更 多 的水 化硅 酸钙 和水化 铝 酸钙 等 凝 胶 , 致 使凝 胶 孔增 多 尽 管 试 样 M3的凝胶 孔 数 量 增 多 , 但是 其 内部 孔结 构 中对 混 凝 土耐久性 有极 大破 坏作 用 的 5 O Z O O n m 的有 害 孔 和大 于 2 0 0 n m 的多 害孔数量 却 明显 增加 , 孔 隙 的 平均 孔径增 大 , 这 是 导致 蒸 养 混凝 土抗 冻 性 能低 于 标准 养护混凝 土的主要 原 因 由表 3中试 样 M2 , M3 , M5的
26、数 据 可知 , 当 静 养 时间 由 2 h增 至 6 h时 , 水 泥石 的 总孔 隙率 增加 , 平均 孔径下 降 , 同时多害孔 比例 明显 减少 , 无 害 孔数 量显 著增加 , 出现 了大孔 向小 孔转变 的现象 , 说 明延 长静养时间对蒸养混凝土内部孔结构具有明显的改 善 作用 这 主要 是 因为 延 长静 养 时 间可 提 高混 凝 土 的凝结硬化程度 , 增加混凝土拌和物的黏度和强度 , 从而增大蒸养升温过程中混凝土内部气体与水分的 迁移阻力, 降低气体与水分热胀作用对混凝土内部 结 构 的破 坏程度 , 优化 混凝 土内部孔 隙结构 , 从而提 高 其抗冻 性能 由表
27、3中试 样 M6 , M3 , M8的测 试 结 果 可 知 , 当升温速率由 1 0 h增至 3 O h时, 水泥石的平 均孔径增加 , 同 时其有 害孔 及 多害孔 比例 明显 增加 , 其 总量 高达7 4 2 8 , 而 小 于 5 0 r i m 的孔数 量 急剧减 少 , 表 明增加升 温速率 对蒸 养混凝土 内部孔结构具有 显著 的破坏作用 这 主要是 因为过快 的升温速率会加 速表面水 向混凝土 内部 的迁 移 , 使其在混凝 土 内部造 成大量的连通孑 L , 同时还会加大混凝土表面和内部的 温差 , 增加 混凝土内部的温度应力 , 加剧水 、 气 两相 的 转变过程对混凝
28、土内部孔结构造成 的破坏作用; 此 外 , 尽管快速升 温会 加速 胶凝 材料 的水 化过 程 , 但该 种情况下形成 的水化产物往 往结 晶粗 大 , 并 在混凝土 内部分布不均 , 易 形成 较 多的孔 隙 , 对 混凝 土 的抗 冻 性 能造成 不利影响 由表 3中试 样 Ml 0 , M3 , M1 2的 测 试 结 果 可 知 , 当恒温 时间 由 2 h增 至 6 h时 , 水 泥石 的总孔 隙 率和平 均孔径 均呈增 加趋势 从孔径 分布变 化来 看 , 尽管随恒温时间延长 , 无害孔数量增加 , 但是对混凝 土孔结构具有改善作用的 5 0 n m 以下孔的总量由 7 5 O 1
29、 降至 6 3 7 O , 而有害孔和多害孔的总量则 由 2 4 9 9 增至 3 6 3 0 , 表明蒸养过程中延长恒温 时间对 混凝 土孔结构 不利 这 是 由于在蒸养 过程 中 , m 三耋 学兔兔 w w w .x u e t u t u .c o m 第 4 期 田耀刚 , 等 : 蒸养参数对高强混凝土抗冻性能 的影响 混 凝 土表 面 和 内 部 之 间 产 生 了 温 度 梯 度 和蒸 汽 压 差 , 这会促使表面水向混凝土内部迁移 恒温时间长 短 影 响水 向混凝 土 内部 迁 移 的深 度 , 随着 恒 温 时 间 延 长 , 水 向混 凝土 内部 迁移 的深 度增 加 ,
30、形 成 连通 有 害孔 隙的几 率增 加 , 同时 长 时 间 高 温养 护会 增 加 粗 大颗粒 的水 化 产物 数 量 , 从 而 提 高 有 害孔 和多 害 孔 的含量 , 削 弱混凝 土抵 抗冻 融损 害 的能力 由表 3中 试 样 M1 3 , M3 , M1 6的 测 试 结 果 可 知 , 随着恒 温温 度升 高 , 试 样 中小 于 2 0 0 n lT l 的孔 体 积显 著增 加 , 当恒 温 温度 达 到 8 O 时 , 出 现 了 I , T L 明显 向大孔 转变 的现 象 , 且 总孔 隙率 也 明显 增加 这 可能 是 因为蒸 养 过程 中恒 温 温 度 升 高
31、, 混凝 土 内部 的温 度梯度 会相 应 增 大 , 水 由液 体 向气 体转 变 的趋 势增加 , 同时 已有 气泡 之 间的压 差逐 渐增 大 , 气泡 容 积增 大 , 由此 产 生 的 膨 胀 压 作 用 在 孔 隙 、 凝 胶 孔 内 壁 , 对 水 泥石 内部 的孔结 构 造成 破 坏 ; 此 外 , 温 度 升 高还 会 造 成水 的表 面能 降低 、 黏 性 下 降 、 流 动 性 增 大 , 这 更 利 于水 在 混 凝 土 内部 的 汽 化 和 转 移 , 并 在 混凝 土 内部 形 成 连 通 性 孔 隙 , 为 水 分 向 混 凝 土 内 部 迁 移 提 供 便 捷
32、通 道 , 从 而 降 低 混 凝 土 的 抗 冻 性 能 3 结 论 1 延 长静 养 时 间 , 可 提 高 混凝 土在 蒸 养 前 的 黏 度 和强度 , 增 大蒸 养 升 温 过 程 中混凝 土 内部 气 体 与 水 分 的迁移 阻力 , 增 强 混 凝 土 抵抗 气 体 与 水 分 热 胀 破 坏作用 的能力 , 显著 降低 有害孔 数量 , 增 加无 害 孔 数 量 , 从 而提 高混 凝土 的抗 冻性 能 2 提高 升温 速率可 明显 减小 混凝 土 中无 害孔 数 量 , 增 大有 害孔含 量 , 对 混凝 土 的抗 冻性 能不 利 3 延长恒 温 时 间可增 加混凝 土 的孔
33、 隙率 和有 害 孔 含量 , 减小 无 害孔数 量 , 从而 降低 蒸养 高强 混凝 土 的抗冻性 能 4 提高 恒温 温度 , 混凝 土 会 出现 明 显 的小 孔 向 大 孔转 变和 总孑 L 隙率 增 加 的现 象 , 使 蒸 养 高 强混 凝 土 的抗 冻性 能 明显降低 参 考 文献 : 1 P OWE RS T C F r e e z i n g e f f e c t s i n c o n c r e t e a n d d u r a b i l i t y o f c o n c r e t e J AC I Ma t e r i a l s J o u r n a l
34、, 1 9 7 5 , 4 7 ( 6 ) : 7 0 7 5 2 MI CHE L P, J AC QUE S M, RI CHARD P F r o s t r e s is t a n t c o n c r e t e E J C o n s t r u c t i o n a n d B u i l d i n g Ma t e r i a l s , 1 9 9 6 , 1 0( 5 ) : 3 3 9 3 4 8 3 C AI H, L I U X F r e e z i n g t h a w d u r a b i l i t y o f c o n c r e t e :
35、I c e f o r ma t i o n p r o c e s s i n p o r e s E J C e me n t a n d C o n c r e t e Re s e a r c h , l 9 9 8, 2 8 ( 9 ): 1 2 8 1 1 2 8 7 4 谭克峰 水灰 比和掺和料对混凝 土抗冻性 能的影 响E J 武汉 理 工 大 学 学 报 , 2 0 0 6 , 2 8 ( 3 ) : 5 8 6 0 TAN Ke f e n g Ef f e c t o f wa t e r c e me n t r a t i o a nd mi n e r a l a
36、d mi x t u r e o n t h e f r o s t r e s i s t a n c e o f c o n c r e t e J J o u r n a l o f Wu ha n Un i v e r s i t y of Te c h n ol o gy , 2 0 0 6, 2 8(3 ): 5 8 6 O ( i n Ch i ne s e ) E s P HI L L E O R E F r e e z i n g a n d t h a wi n g r e s i s t a n c e o f h i g h s t r e n g t h c o n
37、c r e t e J NC HR P S y n t h e s i s o f Hi g h wa y P r a c t i c e , 1 9 8 6, 1 2 9 ( 4 7 ): 3 8 4 2 6 段 纪成, 赵霄龙 高性能混凝土冻融耐久性与孔结构变化 的关 系 J 湖北工学院学报 , 2 0 0 4 , 1 9 ( 2 ) : 1 4 1 7 DUAN j i c he n g, ZH AO Xi a o l o n g Re l a t i o n s hi p b e t we e n p o r e s t r u c t ur e c h a n g e a n d d
38、 u r a b i l i t y u n d e r f r e e z i n g t h a wi n g o f h i g h p e r f o r ma n c e c o n c r e t e J J o u r n a l o f Hu b e i P o l y t e c h n i c Un i v e r s i t y, 2 0 0 4, 1 9 ( 2 ): 1 4 1 7 ( i n Ch i n e s e ) 7 P I GE ON M, GA GNE R AI TC U P F r e e z i n g a n d t h a w i n g t e
39、 s t s o f h ig h s t r e n g t h c o n c r e t e s J C e me n t a n d C o n c r e t e R e s e a r c h, l 9 9 1, 2 1 ( 5 ): 8 4 4 8 5 2 8 吴 中伟 , 廉慧珍 高性能混凝土 M 北 京 : 中国铁道 出版社 , 1 9 9 9: 2 4 2 6 W U Zh o n g we i , LI AN Hu i z h e n H igh p e r f o r ma n c e c o nc r e t e E M B e i j i n g : C h i n a R a i l wa y P u b l i s h i n g Ho u s e , 1 9 9 9 : 2 4 2 6 ( i n Ch i n e s e ) 学兔兔 w w w .x u e t u t u .c o m
