DCIM数据中心综合管理系统解决方案-深圳中联创新自控系统公司.pdf

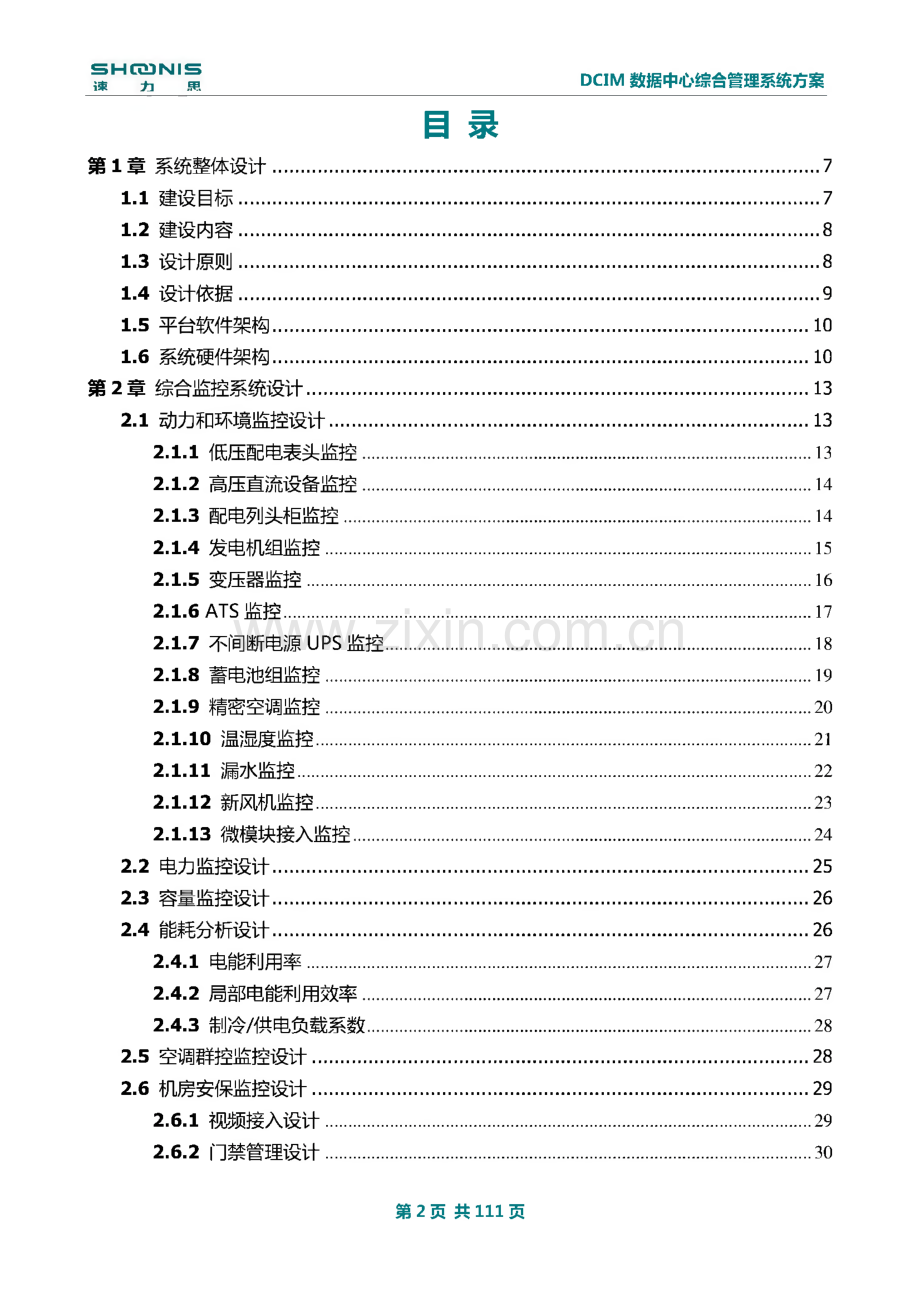

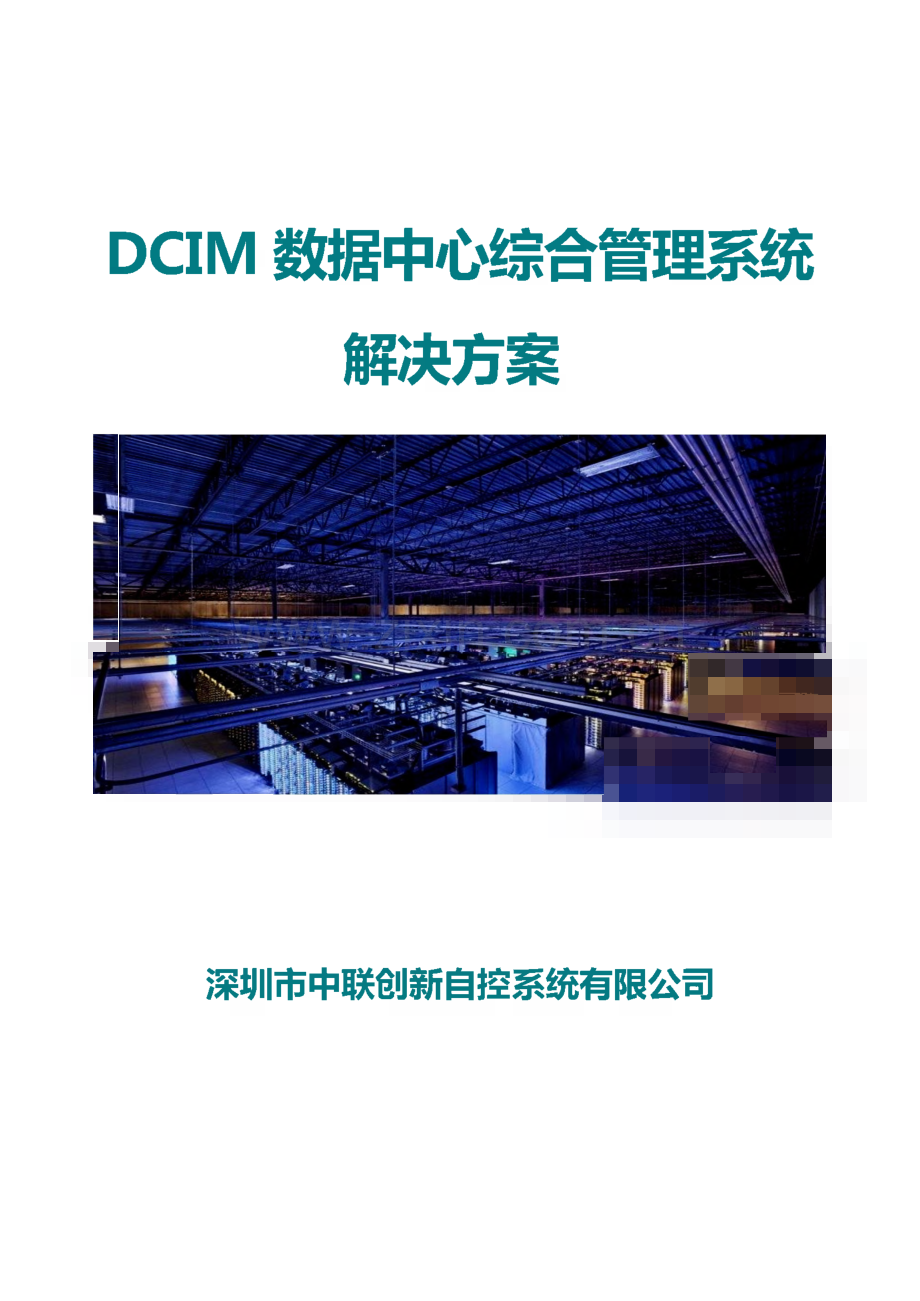

DCIM数据中心综合管理系统 解决方案深圳市中联创新自控系统有限公司SHGDNIS速 力 用DCIM数据中心综合管理系统方案目录第1章系统整体设计.71-1建设目标.71-2建设内容.81-3设计原则.81-4设计依据.91-5平台软件架构.101-6系统硬件架构.10第2章综合监控系统设计.132.1 动力和环境监控设计.132.1.1 低压配电表头监控.132.1.2 高压直流设备监控.142.1.3 配电列头柜监控.142.1.4 发电机组监控.152.1.5 变压器监控.162.1.6 ATS 监控.172.1.7 不间断电源UPS监控.182.1.8 蓄电池组监控.192.1.9 精密空调监控.202.1.10 温监控.212.1.11 漏水监控.222.1.12 新风机监控.232.1.13 微模块接入监控.242.2 电力监控设计.252.3 容量监控设计.262.4 能耗分析设计.262.4.1 电能利用率.272.4,2 局部电能利用效率.272.4.3 制冷/供电负载系数.282.5 空调群控监控设计.282.6 机房安保监控设计.292.6.1 酶接入设计.292.6.2 门禁管理设计.30第2页共in页SHGDNIS速 力 思DCIM数据中心综合管理系统方案第3章管理平台功能.3331总体集翊能.333.2 监控系统管理功能.333.2.1 系统登录功能.333.2.2 安全管理.333.3 值班管理.343.3.1 运维人员管理.343.3.2 排班管理.343.3.3 值班.353.3.4 交接班.353.3.5 工作管理.353.4 多平台展示.353.4.1 移动客户端监控.353.4.2 PC客户端监控.373.4.3 3D全景视图.373.5 温度云图功能.383.6 配电管理功能.393.6.1 110KV 配电管理.413.6.2 10KV配电管理.423.6.3 380V配电管理.423.6.4 UPS配电管理.433.6.5 高压直流配电管理.433.6.6 48V通信电源配电管理.443.6.7 列头柜配电管理.443.6.8 馈线配电管理.453.6.9 配电管堡口识库.453.7 容量管理功能.453.7.1 数据中心全局容量管理.483.7.2 数据中心楼层机房容量管理.493.7.3 数据中心机柜容量管理.493.7.4 数据中心设备上下架管理.503.7.5 设备3D上下架管理.503.7.6 3D 容量展示.513.8 能耗管理功能.51第3页共in页DCIM数据中心综合管理系统方案3.8.1 PUE能耗管理.513.8.2 IT系统能耗管理.523.8.3 制冷系统能耗管理.523.8.4 电源系统能耗管理.533.8.5 辅助系统能耗管理.543.9 设备管理功能.543.9.1 统一设备管理.543.9.2 设备管理拓朴图.543.9.3 设备统计功能.553.9.4 设备自定义搜索功能.563.9.5 检测传感器类设备是否假在线.563.10 数据管理功能.563.10.1 数据查询功能.563.10.2 数据备份与恢复功能.563.10.3 数据滤波功能.573.10.4 数据交换功能.573.10.5 数据汇总功能.573.11 人员管理功能.573.11.1 统一人员管理.573.11.2 统一权限管理.583.11.3 强大的授权功能.583.11.4 灵活的授权管理.593.11.5 机房出入人员发卡.593.11.6 挂历式的日程表功能.603.12 告警管理功能.613.12.1 告警信息主动上传.613.12.2 预警分析功能.613.12.3 告警通知管理.623.12.4 告警升级.633.12.5 告警屏蔽.643.12.6 告警收敛.643.12.7 告警分析.653.12.8 告警通知方式及支持多级闭环.653.12.9 一键确认告警功能.65第4页共in页SHGDNIS速 力 思DCIM数据中心综合管理系统方案3.12.10 告警预案.663.12.11 告警记录查询.673.12.12 告警抓拍自由绑定功能.68312,13视频、图片抓拍功能.693.12.14 事件查询及抓拍历史图像回放.703.13 工单管理.713.13.1 新建工单.733.13.2 工单查询.733.14 联动控制功能.733.14.1 门禁与视频监控联动.733.14.2 消防系统与视频系统的联动控制.743.14.3 动环系统与视频系统的联动控制.753.15 报表管理功能.76第4章系统优势介绍.944.1 机房的高可靠性设计.944.1.1 高规格设计标准.944.1.2 严格的操作权限控制.944.1.3 监控中心人员限制.954.2 维护便利性设计.954.2.1 ECC监控中心设计.954.2.2 友好的操作界面.964.2.3 告警派障功能.974.2.4 告警值班功能.984.2.5 告警阀值灵活设置.984.2.6 能耗统计分析功能.984.2.7 灾备防护功能.994.2.8 告警联动功能.994.2.9 电子地图功能.1004.3 硬件设备特点.10143,1 1U19寸机架式安装、方便部署.1014.3.2 不死机的采集主控设备高可靠性.1014.3.3 2秒快速采集.1024.3.4 数字滤波减少误报.1024.3.5 主控设备纯实时RTOS操作系统.102第5页共in页DCIM数据中心综合管理系统方案4.3.6 底端采集主动上传.1024.3.7 服务器和主控都支持智能告警排班.102第5章主要设备及技术参数.1035.1 机房监控设备.1035.1.1 智能数据采集单元.1035.1.2 酉己电单元.1055.1.3 电话短信语音模块.1055.1.4 温湿度传感器.1055.2 门禁设备.1065.2.1 门禁接入控制器.1065.2.2 门禁控制器.1085.2.3 IC 读卡器.109第6页共in页速 力 思 DCIM数据中心综合管理系统方案第工章系统整体设计L1建设目标DCIM数据中心综合管理系统是对整个数据中心的各智能化子系统的综合监控系统，包 括基础设施、资产、容量、日常运维、机房安全等进行统一管理的平台。本系统的建设将进一步提升数据中心监控系统的智能化水平，全新的综合管理系统在基 础设施各项指标的展示更人性化、更直观，更好的帮助管理者掌握基础设施运行情况，还加 入配电管理、容量管理等与运维息息相关的功能，各种功能以模块形式存在，各功能模块在 不同数据中心实际建设中可选择性建设，更好的帮助提高数据中心资源利用率和管理效率。数据中心综合管理系统实现以下功能：DCIM数据中心综合管理系统支持3D全景电子地图显示，且支持360度旋转操作，可以完成自动巡检、告警定位功能。DCIM数据中心综合管理系统支持3D温度云图展示，且支持360度旋转操作，可以 查看不同高度切面的实时动态云图，也可以查看不同历史时间的温度云图，精准定 位过热设备位置。DCIM数据中心综合管理系统支持线条图例展示整体的配电架构，支持配电系统分层 级展示，并能做到配电故障发生时，实时告警并对故障节点的上下游路由进行追踪 和凸显，以帮助值班人员更快速的定位并及时处理。DQM数据中心综合管理系统支持通过空间、电力、制冷等参数的计算，以柱状图、饼状图等图表形式展示机柜U位占用情况，并能以3D柱状图在机房立体空间形象 的展示机柜U位占用情况，更好的帮助运维人员在上下架时进行决策。DCIM数据中心综合管理系统支持根据不同的告警事件（如设备故障、告警等），提供 不同的告警预案，预案需要准确到每一个步骤需要做什么。在没有告警的情况，也 能通过对数据建模分析出异常趋势，并及时提出处理预案。第7页共in页总 W 品 DQM数据中心综合管理系统方案DCIM数据中心综合管理系统支持PUE等重要参数实时动态报表分析，让数据呈现更 真实的状态，且支持不同报表和不同格式根据客户要求定制开发。DQM数据中心综合管理系统支持同个平台下动环、门禁、消防、视频、IP对讲等多 种子系统的实时无缝联动，支持图片抓拍和自定义录像抓拍功能。L2建设内容为本数据中心建设一套综合管理系统，包括：动力环境监控子系统、电力监控子系统、容量管理子系统、能耗分析子系统、空调群控子系统、门禁子系统、视频监控子系统。L3设计原则电信行业在数据中心建设领域经过多年的摸索，秉承用户至上，用心服务”的宗旨，一 直致力于为客户创造更高价值、给客户带来舒适体验，从如下角度出发建设全新的综合管理 系统：系统架构标准化，建立适用于绝大部分数据中心的标准架构，降低建设成本。平台功能模块化，不同的数据中心建设科根据各自需求进行功能模块的增减。加大3D建模的推广，提升用户的应用体验，并以降低平台的软件成本为目标。平台建设以更方便运维为目标，在运维中最大限度的发挥基础设施的效能。综合监控系统采用统一前端协议解释、统一编解码标准、统一联网协议、统一控制协 议、统一编号规则、统一设备标注、统一位置标识”的原则，整合各类不同种类的设备、不 同传输方式的网络资源、不同设备的报警信息，实现监控系统的数字化、网络化和智能化。1、充分利用建设方现有资源进行建设，避免重复建设。2、方案具有平滑的扩容和升级能力，以适应建设方业务发展和管理的需要。3、开放的数据接口，监控系统未来考虑与其他监控系统的互联，或者可接入其它监控系 统。4、良好的可维护性：一是从组网结构上考虑运维体制可能的变化对监控业务的影响，适 第8页共in页速 力 思 DQM数据中心综合管理系统方案应建设方运维体系的可能的变动；二是选型的设备采用维护工作量较少和易于维护的设备，最大限度的减少日常运维工作量。5、系统结构具有很好的稳定性：一是系统某一接点或某一设备的故障不影响其它设备和 系统的正常运行；二是选型设备本身具有较好的稳定性和良好的故障保护功能。6、系统的先进性：设计的系统和设备能满足现行发布的关于动力设备、环境及视频监控 系统的全部技术规范和要求，软硬件能方便和可预见的进行扩容，对于本次机房设备监控预 留扩容接口。所选用的系统和设备是目前在国际国内具有领先水平的，能够满足系统长期建 设和发展的需要，以最大限度的保护用户投资。L4设计依据 通信局（站）电源、空调及环境集中监控管理系统YDT1363-2005;中国移动网管技术规范 动力环境集中监控系统规范C接口规范V3.5-2009 智能建筑设计标准GB/T50314-2006 电子信息系统机房设计规范GB50174-2008 电子信息系统机房施工及验收规范GB50432-2008 电子计算机场地通用规范GB/T2887-2011 供配电系统设计规范GB50052-2009 低压配电设计规范GB50052-2009 建筑物电子信息系统防雷技术规范GB50343-2012 安全防范工程技术规范GB503482004 视频安防监控数字录像设备要求GB208152006 建筑防雷设计规范GB50057-94 信息安全技术信息系统通用安全技术要求GB/T20271-2006 防盗报警中心控制台GB16572-96第9页共in页总 W 品 DQM数据中心综合管理系统方案入侵报警系统技术要求(GA/T 368-2001)出入口控制系统技术要求(GA/T 394-2002)建筑及建筑群综合布线系统工程设计规范GB/T50311-2000 建筑设计防火规范GB50016-2006 火灾自动报警系统设计规范GB50116-2013 Data Center Site Infrastructure Tier StandardUptime InstituteL5平台软件架构本监控系统使用TCP/IP协议连接所有设备，实现系统全网络化结构，平台软件基于C/S 结构，支持二次开发,软件已集成OPC-Server接口,无缝接入第三方系统平台,具备良好 的开放性，具备良好的扩展功能，大大提升系统的智能化水平。S80动力监控系统平台软件是基于WINDOWS操作系统上开发的应用软件，采用大型 分布式关系数据库系统Microsoft SQL Server为存储数据库。该平台软件类似WINDOWS 操作风格，操作简单，易于上手。下图为平台软件的系统结构：L6系统硬件架构综合监控系统的硬件架构采用设备监控单元的方式将各机房分散的动力设备、环境监测设备通过计算机网络技术实现监控管理。设备监控单元(设备监控接入控制器)采用19英寸 第10页共:LU页SHGDNIS速 力 思DCIM数据中心综合管理系统方案机柜上架安装,其采用TCP/IP与上位机通信,采用RS485接口与现场传感器及执行器进行 通信。设备监控单元（设备监控接入控制器）完成底端采集、底端协议解释，在通信网络正 常时，采用主动上报机制，将发生变化的数值上报给服务器；当发生网络中断时，其负责存 储底端事件及告警。此种架构设计集成度高、监控内容全面、布线简洁、支持底端告警通知、监控齐全。相 对于采用TCP/IP的方式作为智能设备数据传输的方式，此架构成本较低，且布线简洁、可扩 展性强。第11页共in页速 力 用DCIM数据中心综合管理系统方案SHGDNISRS485/RS232/AI/DI/DO接口接入到智能数据采集单元发电机ATS 配电柜 UPS温湿度第12页共in页总 W 藁 DCIM数据中心综合管理系统方案第2章综合监控系统设计2,动力和环境监控设计2.11低压配电表头监控2.LL工监控内容低压配电进线柜也称为市电进线柜，市电（电力网）供给机房使用的电能，其电力参数 是重要的监控对象，监测一级、二级交流配电柜的主回路和各分回路，其遥测信号有：三相 输入电压、三相输入电流、功率因数、频率、有功功率、无功功率、视在功率；遥信信号有：开关状态，缺相、过压、欠压告警。新建的配电系统在进线柜的选型上很多已采用了智能配电表头，如索科曼的A 40、雅达 的2200、A BB的H50系歹I、珠海派诺的PMA C720、PMA C600D.施奈德的PM5350等等，智能配电表头都带有RS485通信接口，监控系统通过对其通信协议开发，实现以上电能参量 的采集，将其接入监控系统中，实现在线式监控。ZLL2平台功能呈现低压配电表头的监控为交流电的监控，通过动力环境监控系统，可以精确测量电压、电 流、有功功率等电参数，对用电数量进行统计。彳比压配电表头 DM23OO名称|ABC线电压AB 0.0 VBC 0.0 vCA 0.0 V相电压A 相 o.o V0.0 VC 相 0.0 V电流A 相 0.0 A唏 0.0 Ac 相 0.0 A相功率因数A相 0.00相 0.00C 相 0.00相有功力率A 相 0.0 KWBffi 0.0 KWCffi 0.0 KW相无功功率A 相 0.0 KVar蟠 0.0 KVarOS 0.0 KVar相视在功率Affi 0.0 KVa唬 0.0 KVaQB 0.0 KVa名称参数名称参数频率（F）0.0 Hz总视在功率0.0 Kva总功率因数（PF）0.00总有功电度0.0 Kwh急有功功率（P）0.0 KW总无功电度0.0 KVarh后无功功率（Q）0.0 KVar第13页共:LU页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案212高压直流设备监控2.L2,监控内容高压部分指供电局高压(10KV等)输入部分。遥测信号有：贮能电压，控制电压；遥 信信号有：开关状态，贮能电压高/低，控制电压高/低，操作柜充电机故障告警。一般提供智能通信接口(RS485/RS232),监控系统通过对其通信协议开发，实现以上参量的采集，将其接入监控系统中，实现在线式监控。2.12.2平台功能呈现返回综合配电系统监测98.193.6102直流电压各支路开关告警状态开关I状态 开关n状态 LN1电源状态 Ln2电源状态负载总电能 21鼓,3(Kwh)直流总电能 1.6_(Kwh)机柜负栽总电能 930.7(Kwh)空调负教总电能 688.8(Kwh)主路合相总电量 _23_(Kwh)备路合相总电量 202.4(Kwh)主路电压线扬率.翌:？-(Hz)备路电压线频率J?.(Hz)2.L3配电列头柜监控2.L3J监控内容交流电源分配列柜简称列头柜，其为各网络机柜提供电源动力支持，集中提供电源管理；其遥测信号有：主/备路交流三相电压，主/备路交流三相电流，有功功率、无功功率、视在 功率、电度数、支路电流、支路功率等；遥信信号有：主/备路总开关状态，支路开关告警状 态、输出过流，输出电压过高/过低，防雷器故障等。第14页共:LU页总 W 品 DQM数据中心综合管理系统方案智能列头柜一般都带有RS485通信接口，监控系统通过对其通信协议开发，实现以上监 控参量的采集,将其接入监控系统中,实现在线式监控。如下图所示：2.L3.2平台功能呈现交流列头柜为数据机房的重要配电设备，其为各网络机柜提供电源动力支持，主要监测 主/备路的电压、电流、总开关状态等参数，以及各支路电压、功率、电能、支路开关告警状 态、防雷器故障等。列头柜界面呈现如下：SPDS开关柜名称UVW线电后377.2V374.0V378.9V相甩压220.6V215.4V216.7V相电流30.7A19.4A27.6A相额定电流250.0A250.0A250.0A相电流百分比12.2%7.7%11.0%相电郎1022.0Kwh772.0Kwh946.0Kwh相电压造波百分比1.1%0.0%1.5%相有功功率5.8KW3.6KW5.2KW相视在功率6.8Kva4.2Kva6.0Kva相功率因素0.860.860.86支路输出电流表支路输出电能表支路开关状态表2.1.4发电机组监控2.L4.1监控内容发电机组需监控的遥测信号有：三相输出电压，三相输出电流，输出频率/转速，水温（水冷），润滑油油压，润滑油油温，启动电池电压，输出功率等；遥信信号有：工作状态（运 行/停机），工作方式（自动/手动）,主备用机组,自动转换开关（A TS）状态，过压，欠压，过流，频率/转速高，水温高（水冷），皮带断裂（风冷），润滑油油温高，润滑油油压低，启 动失败，过载，启动电池电压高/低，紧急停车，市电故障，充电器故障等；遥控信号有：开/关机，紧急停车，选择主备用机组等。第15页共111页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案目前常见的发电机组都带有操作控制屏(面板)：有油机厂商原三生产配套控制屏或者 配套第三方的控制屏，控制屏基本上都提供智能通信接口(RS485/RS232),监控系统通过对其通信协议开发，实现以上发电参量的采集，将其接入监控系统中，实现在线式监控。2.L4.2平台功能呈现作为重要的机房，动力系统一般将配置发电机组，确保市电停电后切换发电机组供电,提供机房动力支持，常见的发电机组有：柴油发电机组、燃气发电机组；以柴油发电机组为 常用，俗称：油机。油机1#名称IABC相电压0.0 v0.0 V0.0 V相电流0.0 a0.0 A0.0 A电流百分比0.0%0.0%0.0%名称II参数名称参数电池电压263 v油压0.5 kpa总发电4682.0 Kwh总耗油.1479.3 升启动次数25.0 次运行时间9.3 H油*112#名称ABc相电压相电流电流百分比0.0 V0.0 A0.0%0.0 v0.0 A0.0%0.0 V0.0 A0.0%名栋参数名称参数电池电压26.2 V油压1.4kpa总发电讨11854.0总耗油*3283.0开启动次数43 次运行时间15.4H2.1 5变压器监控215,1监控内容变压器是一种变换电压的静止电器，它是靠电磁感应原理，把某种频率的电压变换成同 频率的另一种或多种数值不等(或相等)电压的功率传输装置，以满足不同负荷的需要。目 前的变压器都带有控制屏，由变压器厂家提供智能协议文本通过智能通信接口(RS485/RS232)完成监控。2.1 5.2平台功能呈现变压器的主要功能是对电压进行变换。变压器的主要技术参数包括，额定电压、额定电 流、额定容量。第16页共:LU页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案变压器温控仪名称参数A相传感器状态B相传感器状态C相传感器状态风机状态温度状态开关状态1A相温度35.0B相温度41.0XC相温度33.0X定时开风机时间24小时2.1.6ATS 监控2.L6.1监控内容A TS为电源智能切换开关，将机房的负载电路从一个电源自动换接至另一个（备用）电 源的开关电器，以确保重要负荷连续、可靠运行。当市电故障时,A TS经过0-10秒延时自动 把负载切换至发电端；当市电恢复后，A TS又经过0-10秒延时自动把负载切换至市电端，发 电机组经过冷却延时后自动停机。A TS柜的切换延时，保证了切换前机组电源或市电电源各 项电参数的稳定性。A TS控制柜具有手动和自动切换电源的功能。A TS具有市电优先的功能,也就是说即使在发电机组供电状态，在此期间任何时候，只要市电恢复正常，立刻切换至市 电供电。A TS能够检测到市电故障信号，当市电故障时，能及时给发电机组的自启动端一个 控制信号，让机组自启动，准备供电。2.L6.2平台功能呈现A TS的主要功能是对供电模式进行切换。A TS对市电进行切换保护，在一路市电掉电时,自动切换到另一路市电。这种市电切换状态会通过RS485通信接口，被监控系统采集进行在 线式监控，A TS的主要技术参数包括，供配电状态、开关故障等。第17页共111页总 W 品 DQM数据中心综合管理系统方案21.7不间断电源UPS监控2.L7,监控内容UPS需监控的遥测信号有：三相输入电压，直流输入电压，三相输出电压，三相输出电 流，输出频率、输出功率等；遥信信号有：同步/不同步状态，UPS/旁路供电，蓄电池放电电 压低，市电故障，整流器故障，逆变器故障，旁路故障等。智能UPS一般都提供智能通信接口(RS485/RS232),监控系统通过对其通信协议开发,实现以上监控参量的采集，将其接入监控系统中，实现在线式监控。2，,72平台功能呈现动力系统将配置不间断电源(UPS)为机房内重要的供配电设备，即不间断电源，是将 蓄电池(多为铅酸免维护蓄电池)与主机相连接，通过主机逆变器等模块电路将直流电转换 成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给 负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断(事 故停电用寸，UPS立即将电池的直流电能，通过逆变零切换转换的方法向负载继续供应220V 交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电 压过低都能提供保护。第18页共:LU页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案配电间ups 9395名称AB 11C蝌出线电压380.5V380.5 v380.5V喻入线甩压413.5V413.2 v412.8V旁路线电压413.0V413.0 v413.3V蜿出相电压219.3V219.3 v2193V逆变需相电压0.0V0.0 v0.0V负载相电流40.5A33.0 a32.7A输入电流56.0A55.7 a55.5A名称参数名称参数输出视在功率23.2KVA输入视在功率39.7KVA检出有功功率15.2KW输入有功功率29.9KW输出功率因数0.6输入功率国数0.8输出频率50.0HZ输入频率50.0HZ逆变器版率0.0HZ旁路射率50.0HZ电池电流1.0A电池容百分比99.0%电池电压555.0V电池剌余时间22.0H2.1.8蓄电池组监控2.L8J监控内容作为提供数据服务的机房，动力系统将配置不间断电源（UPS）,UPS将根据实际需求配置一定容量的后备蓄电池，确保市电停电后或者油机无法再长时间工作时，由UPS提供机 房动力，以维持一定时间内设备正常继续工作，持续时间视后备蓄电池容量及消耗功率而定;一般配套使用12V电池单体。2.L8.2平台功能呈现蓄电池组由多个电池单体组成，每个电池单体在质量及放电使用不一致，导致电池组损耗、寿命长短不一。通过智能电池组监控，可以对各电池单体电压及总电压、总电 流、电池表面温度等使用状况进行实时监控，一旦发现某个电池单体发生故障，可以及 时修复或更换，避免造成更大损失，同时节省了更换整套蓄电池组的开支。第19页共111页SHGDNIS通 力 思DCIM数据中心综合管理系统方案电池组总电流 08电池组过压电池组欠压E E IE BS BE a BE 1.94 1.99B.95 13.88 133 133 13.88 1392 13.87 13S 13*13-MIB ffl E-MKa 88 1.91 13侬；UBS.O第1组电池组 O第2组电池组O第3组电池组O第4组电池组2.1.9精密空调监控2.1,9,1监控内容空调作为机房必配设备，其主要功能是制冷，保持机房内环境温湿度在一定的范围内，为设备可靠运行提供保障，其遥测信号有：空调主机工作电压，工作电流，送风温度，回风 温度，送风湿度，回风湿度，压缩机压力等；其遥信信号有：开/关机状态，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，过滤器正常/堵塞,风机正常/故障，压缩机正常/故障等；其遥控信号有：空调开/关机；其遥调信号有：调节设定温度、湿度，设定工作方 式等。智能精密空调带有RS485通信接口，监控系统通过对其通信协议开发，实现以上监控参 量的采集，将其接入监控系统中，实现在线式监控。2.L9.2监平台功能呈现机房专用空调为智能设备，其具备智能RS485/RS232接口，通过通讯协议开发可接入 监控系统中，实现全面监控空调的运行参数。系统可全面诊断空调状况，监控空调的各种设 备参数可以通过系统直接设定空调的各种参数，包括各种调试参数，系统一旦发生报警，将 自动切换到相关界面。越限参数将变色，并伴随报警声音，有相应的处理提示。空调机组即 第20页共:LU页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案使有微小的故障，也可以通过系统检测出来，及时采取步骤防止空调机组进一步损坏。对于 严重的故障，可按用户要求加设语音报警。机房监控系统可实时监控各大厂家的精密智能空调，实时监控空调各个部件的运行状态及参数，并可远程修改空调的设置与开关空调。新盛需既冷名称实时状态名称实时状态一般告警机组回风温度25.4 x机组开关机KSE3I机组回风湿度73.1%机组制冷状态SE3I除湿器运行an阀门开启度0.0%除湿器告警KOI阀门开启等级设定70.0%风机运行状态机组除湿状态an风机谑网告警回风高温告警机组运行时间352 h回风高湿告警机组停止时间32 H回风低温告警 回风低湿告警 机组设定温度 机组设定湿度HO24.0 X60.0%机组制冷时间99 H2.L10温湿度监控，监控内容机房内的服务器、交换机等重要数据设备和通讯设备对温湿度具有严格要求，全年必须保持在温度18-28。（：，湿度40%-70%。机房正常温度一般固定在23 2,超过允许的温度范围，可能会造成设备的不稳定工作或数据损坏。通过安装智能温湿度传感器（RS485温 湿度传感器），实现对机房温湿度的监控。根据机房的面积大小确定温湿度传感器安装个数，一般1015平方米/个。可通过RS485方便地采集环境的温/湿度，可广泛应用于各种工业控制与测量系统中。为了保证数据通讯的安全可靠，RS485接口端采用光电隔离技术，防止雷击浪涌引入转换板及设备，内置的光电隔离器及600W浪涌保护电路，能够提供1500V的隔离电压，可以有第21页共111页总 W 品 DQM数据中心综合管理系统方案效地抑制闪电(Lighting)和ESD,同时可以有效的防止雷击和共地干扰。21102平台功能呈现根据数据机房的监控要求，以及机房的实际面积，在各个机柜的冷通道封闭和热通道封 闭各布置温湿度传感器，通过动力环境监控系统可以直观的查看各机柜内的温湿度。并且值 班人员可以通过电子地图直接设置告警的阀值，当机房的温湿度超过预定值时，系统将对管 理人员短信报警；管理人员则可通过远程监控系统对机房内温湿度空调进行调节，以完成对 机房的控制。机房温湿度 机房温湿度 机房温湿度 机房温湿度 机房温湿度 e机房温湿度 机房温湿度温度2L1C汜度65.9%温度23.3C强度62.3%混度23.4C阻度62.6%温度23.7C湿度63.6%温度23.9C湿度63.8%温度23.5C湿度65.9%温度233C城度65.4%2.1 11漏水监控21,工工工监控内容对机房的漏水监控通过安装漏水传感器，机房最容易出现漏水的地方为空调附近，在空 调的安装地板下面安装线式漏水感应传感器。漏水传感器由漏水主机和漏水感应绳组成，传 感器将漏水信号转换成干节点开关量信号，供DI开关量采集模块采集，实现对机房水浸监控。2,1,工12平台功能呈现由于机房内一般都采用静电地板架设，但机房漏水水源一般在机房地板下，为了方便用 户今后的维护，采用水浸监测系统。一旦有液体泄漏事故发生，探测器将接收到的信号传至第22页共in页总 W 品 DQM数据中心综合管理系统方案 控制器，实现在监控平台显示并触发告警，及时通知有关人员排除。一般对机房空调下进行 漏水监测，对机房门窗及进线井进行监测。系统可以直观查看漏水的告警状态，一旦出现漏 水告警系统将对管理人员短信报警。2112新风机监控2,1,12,监控内容其遥测信号有：温湿度、压差、风机频率、阀门开关的参数，遥信信号有：风机启停状 态、运行状态、故障报警监测状态等；其遥控信号有：风机启动和关机；其遥调信号有：调 节设定温度、湿度等。目前常见的新风机组都带有操作控制屏(面板)：有风机厂商原生产配套控制屏或者配套 第三方的控制屏，控制屏基本上都提供智能通信接口(RS485/RS232),监控系统通过对其 通信协议开发，实现在线式监控。2.112.2平台功能呈现新风机是一种机房内重要的空气净化设备，能够使室内空气产生循环，一方面把机房内 的污浊的空气排出室外，另一方面，将新鲜空气经过杀菌、消毒等措施后再输出进机房内，从而最大程度化的进行室内空气置换。第23页共111页SHGDNIS速 力 用DCIM数据中心综合管理系统方案2.L13微模块接入监控21,13,1监控内容微模块是将一般微模块的多个元素，如配电(包括UPS、电池)，空调，监控，消防等 整合在一起，作为整套方案提供给客户，实现快速布署；微模块适用于各种规模的数据中心。一方面，它可成为政企客户个性化定制的小型自建 数据中心。另一方面，也可以作为互联网、电信等客户标准化、模块化大型数据中心的组件。每个微模块内安装一体化设备监控接入控制器完成微模块内各被监控设备的接入。微模块接 入设备提供智能通信接口(RS485/RS232),监控系统通过对其通信协议开发,实现在线式 监控。21,132平台功能呈现每个机房的监控系统可单独就地运行/显示，监控中心可实现多个机房多个微模块的综合 监控，构建一级监控中心；第24页共:LU页SHGDNIS速 力 晶DCIM数据中心综合管理系统方案微模块1号列间空调2号列间空调3号列间空调4号列间空鞫灯光控制微模块左门开关状态 送风温度 回风温度 设备状态开关状态 送风温度 回风遢度 设备状态开关状态 送风温度 回风温度 设备状态开关状态 送风温度 回风温度 设备状态SPUE 二微模块右门蓄电池组监测微模块环境监测A路市电综合配电系统监测A相电压 B相电压 C相电压 有功功率 无功功率 怠电能(V)(V)(V)(Kw)(Kvar)(Kwh)(V)(V)(Kw)(Kvar)(Kwh)2.2 电力监控设计电力监控软件与监控设备配合，实现对设备和元件的监测通讯功能，构成数据中心电力 监控的人机界面（电力监控系统I操作人员可以从界面上得到各种监测数据。显示功能如下：a.电力监控系统上的配电图可动态显示数据中心进线变电站和发电机、各路变压器以及 配电柜开关的当前状态。b.电力监控系统上的单线图显示变电站系统接线上各控制对象的运行状态和动态更新。c.电力监控系统上显示电力设备的测量值，如电流、电压、频率、功率因数、有功，无 功功率、有功，无功电度。d.显示报警信息。e.电力监控系统上的配电图可查看电力追踪，具有溯源功能。趋势跟踪和数据归档内容如下：第25页共111页总 W 品 DQM数据中心综合管理系统方案a.电力监控系统上趋势图显示实时的测量值。b.任何存贮在数据库里的数据均可以被调用以生成趋势和历史曲线。c.任何时间周期，电力监控系统画面上均同步显示报警信息的最新情况和信息提示,显 示报警设备的位置和原因。d.当设备发生报警时，计算机可选择给出图像报警，提示操作人员及时处理，报警响应时间ls,如果故障排除，操作员可通过电力监控系统上的确认键来清除报警。e.事件报警被存入历史数据库，报警页按日期、报警数据类型或其它J II页序检索。2.3 容量监控设计容量监控系统对数据中心容量进行可视化的监测与变更管理，支持对数据中心机房机柜 空间、电力、冷量和网络端口进行统计、利用率分析、服务器上架推荐等，帮助管理人员实 时掌控容量使用情况，提供趋势预测及规划仿真，实现快速部署。容量监控系统提供数据中心机房的容量概览界面，根据机房实际的布局运用不同的颜色 显示出机柜当前的容量情况，帮助用户实时了解机柜和机房空间的容量使用率及详细使用情 况。曲线报表分析：用户可通过系统生成机房容量使用率曲线图，清晰地把握机房的容量变 化情况，为后期机房扩容提供决策依据。容量预测分析：当用户增加某设备资产时，系统可通过对比机房内机柜的剩余容量与新 增设备资产所需容量进行数据对比分析，预测出将该自称放入机柜后，机柜的各项容量是否 会超过限定值，同时将给出机房内其他可容纳该设备的机柜信息。2.4 能耗分析设计数据中心能效指标是衡量数据中心能效的量化标准，它可以反映数据中心运行过程中的 电能利用情况，作为数据中心设计和运维改进的重要依据，并为不同数据中心之间能效比较 提供依据。第26页共:LU页总 W 品 DQM数据中心综合管理系统方案数据中心一般由所在地电网或专用的发电设施提供电力，以经变，配电等坏节处理后，为数据中心的用电设备提供电源。数据中心的电能消耗由以下部分组成：IT设备，制冷设备,供配电系统，照明等其它消耗电能的数据忠心的数据中心设备。2.4.1电能利用率PUE是国内外数据中心普遍接受和采用的一种衡量数据中心基础设施能效的指标，其计 算公式为：PUE二数据中心总耗电/IT设备耗电数据中心的总耗电是维持数据中心正常运行的所有耗电，包括IT设备，制冷设备，供配 电体统和其它设施和耗的耗电的总和。如果数据中心所在建筑同时用于办公等其它用途，刚 办公等所消耗的电能不包括在数据中心总耗电中。在数据中心中，只有IT设备的耗电被认为 是有意义的电能。2.4 2局部电能利用效率PPUE是数据中心PUE概念的延伸，用于对数据中心的局部区域或设备的能效进行评估 和分析。在采用pPUE指标进行数据中心能效评测时，首先根据需要从数据中心中划分出不同的 分区。歹I如，一个多层数据中心建筑中的一个机房，式者一个集装箱数据中心的集装箱模块,都可以作为一个Zone。如果将数据中心划分为ONE 1和ZONE2两个分区，刚数据中心的整体PUE计算公式为：PUE=(N0+N1+N2+I1+I2)/(11+12)其中：I是IT设备耗电,N 是非IT设备耗电。Zonel 和 Zone2 两个分区的局部 PUE 为:pPUEl=(N1+I1)/IlpPUE2=(N2+I2)/12 局部 PUE 用 于放映数据中心的部分设备式区域的能效情况，其数值可能大于式小于整体PUEO要提高整 个数据中心的能源效率,一般要首先提升PPUE值较大的部分设备式区域的能效。局部PUE 于基于集装箱，模块化数据中心或者由多个建筑和机房构成的较大型数据中心的局部能效评 第27页共111页总 W 品 DQM数据中心综合管理系统方案估。2.4 3制冷/供电负载系数制冷
