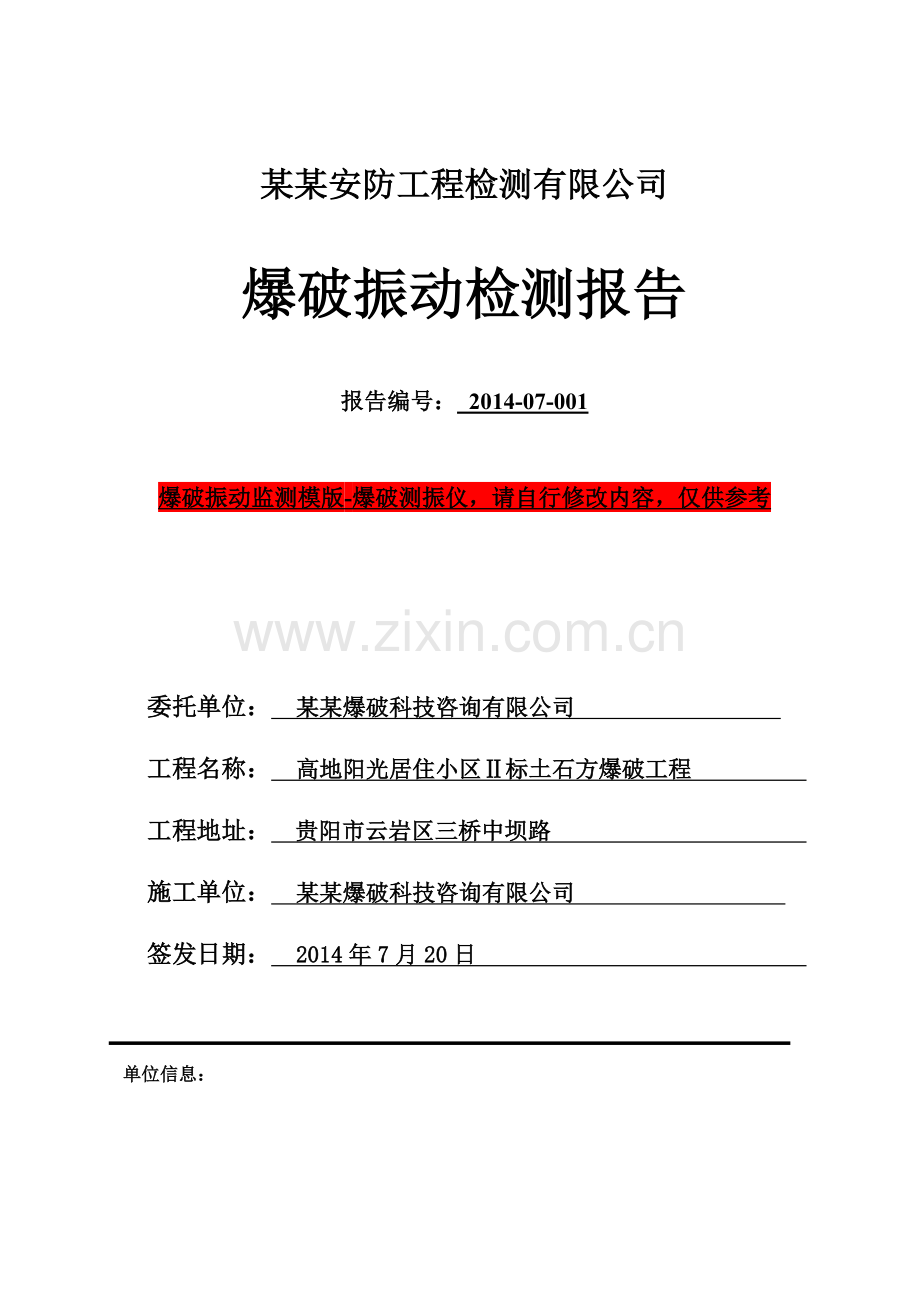

爆破振动检测报告模板.doc

某某安防工程检测有限公司

爆破振动检测报告

报告编号： 2014-07-001

爆破振动监测模版-爆破测振仪，请自行修改内容，仅供参考

委托单位： 某某爆破科技咨询有限公司
工程名称： 高地阳光居住小区Ⅱ标土石方爆破工程
工程地址： 贵阳市云岩区三桥中坝路
施工单位： 某某爆破科技咨询有限公司
签发日期： 2014年7月20日

单位信息：

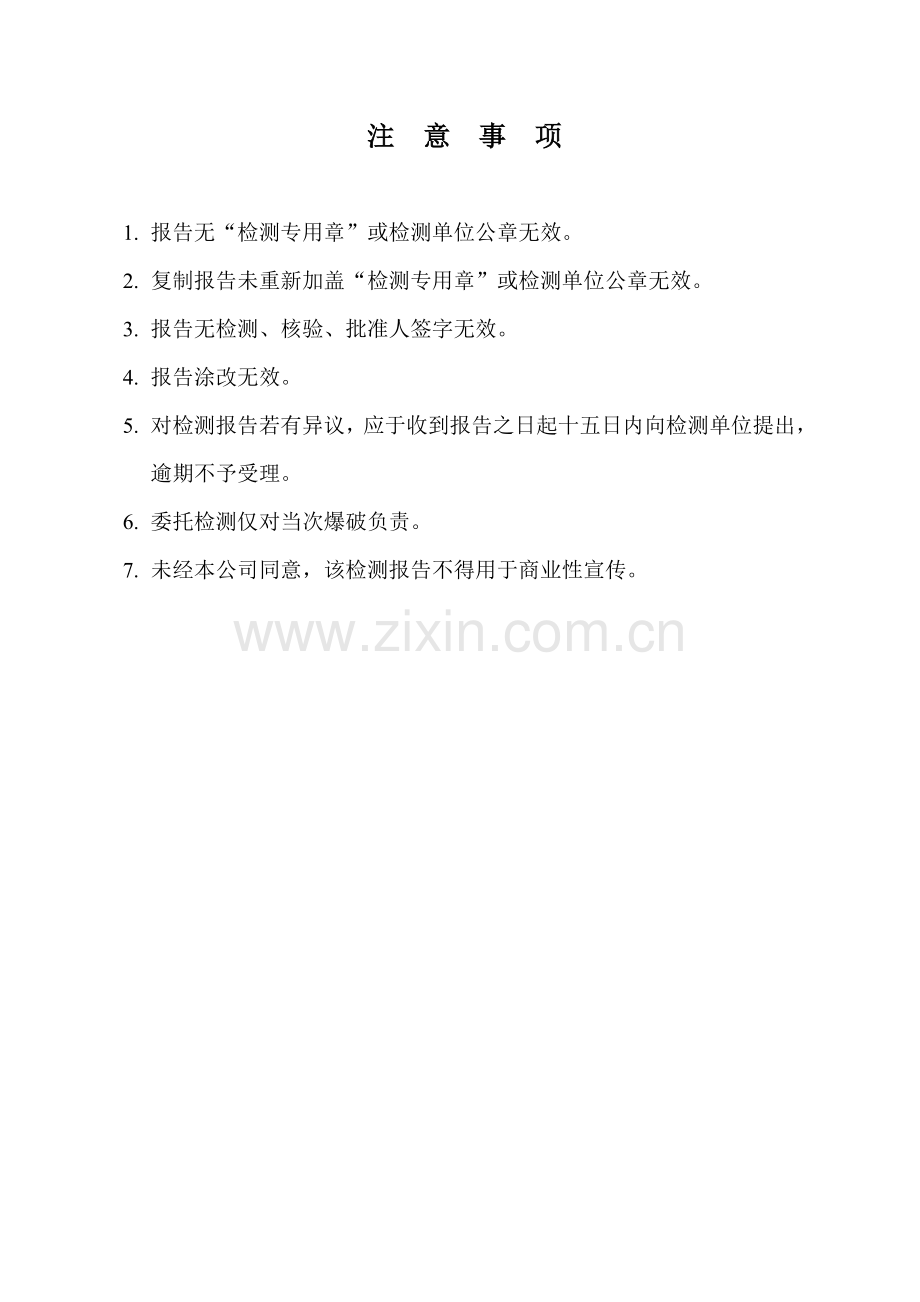

注 意 事 项

1. 报告无“检测专用章”或检测单位公章无效。
2. 复制报告未重新加盖“检测专用章”或检测单位公章无效。
3. 报告无检测、核验、批准人签字无效。
4. 报告涂改无效。
5. 对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理。
6. 委托检测仅对当次爆破负责。
7. 未经本公司同意，该检测报告不得用于商业性宣传。

爆破振动检测报告
工程名称
高地阳光居住小区Ⅱ标土石方爆破工程
委托单位
xxx爆破科技咨询有限公司
委托日期
2014年7月6日
检测日期
2014年7月10日
检测环境
晴天、微风
测点数
4
检测项目
爆破振动效应
检测依据
《爆破安全规程》GB6722-2003
判定依据
《爆破安全规程》GB6722-2003
主检设备名称
爆破测振仪（NUBOX-8016）
检测结果
见检测记录。
备 注
爆破振动实测波形图附后。

检测：
核验： 检测报告专用章
批准： 签发日期: 2014 年7月20日

爆破振动检测综述
检测对象概况
本工程位于贵阳市云岩区三桥中坝路中段，东面紧邻中坝路，距圣泉流云花园30m，西面30m为零散住宅，北面为已开挖完成的施工场地，南面为山体。爆破区域有380v输电线路穿越。中坝路由西北向东南方向延伸，场地经过拆迁，初步平整，施工区域最高开挖处近30米，出入施工现场交通条件便利。

检测目的
为预防爆破产生的振动效应影响爆区周围建筑设施安全，依照《爆破安全规程》（GB6722-2003）的有关规定，受委托单位委托，对“高地阳光居住小区Ⅱ标土石方爆破工程”爆破作业进行振动监测，采集爆破振动数据，为爆破作业现场提供科学数据，对有可能发生由爆破振动引起的纠纷提供可靠的依据。
测点布置

爆破振动监测记录表
起始时间
2014-7-10 13:56:13至 2014-7-10 13:57:50
天气
晴
爆破位置
爆破区域东南角
爆破参数
孔数：26个
孔深：6m
孔距：3.5m
排距：3.5m
单孔装药量：15kg
最大段药量：15kg
总装药量：390kg
孔内雷管：11段
孔间雷管：7段
排间雷管：7段
分段数：26段
监 测 数 据
测点号
爆心距
（m）
仪器编号
X(水平径向）
Y（水平切向）
Z（垂直向）
合速度
振速(cm/s)
主振频率（Hz）
振速(cm/s)
主振频率（Hz）
振速(cm/s)
主振频率（Hz）
振速(cm/s)
主振频率（Hz）
①
101
STMT11153089
/000539
0.408
16.393
0.311
22.727
0.679
26.316
0.719
25.641
0.198
15.152
0.241
26.316
0.497
23.256
0.509
23.256
②
42
STMT11153076
/000533
0.624
47.619
1.221
27.027
1.912
41.667
2.036
43.478
0.566
47.619
1.553
31.250
1.277
47.619
1.590
30.303
③
61
STMT11151073
/000522
0.898
45.455
0.518
50.000
1.422
35.714
1.655
47.619
0.821
50.000
0.741
35.714
1.436
34.483
1.596
52.632
④
160
STMT11153084
/000467
0.067
21.277
0.082
18.868
0.133
25.000
0.148
28.571
0.087
27.027
0.073
15.152
0.142
28.571
0.158
27.778
以下空白

①号测点：实测波形图（1）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:54:3
操 作 员:赵勇
炮 次:2
记录长度 5.0000 S
仪器编号:STMT11153089/000539
距 离:101 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X -0.408CM/S 16.393HZ 1.19150S M/S 37.313CM/S 26.800
2 通道Y 0.311CM/S 22.727HZ 1.11250S M/S 35.088CM/S 28.500
3 通道Z -0.679CM/S 26.316HZ 1.15100S M/S 36.630CM/S 27.300

①号测点：实测波形图（2）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:57:41
操 作 员:赵勇
炮 次:24
记录长度 5.0000 S
仪器编号:STMT11153089/000539
距 离:101 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X 0.198CM/S 15.152HZ 4.26300S M/S 37.313CM/S 26.800
2 通道Y -0.241CM/S 26.316HZ 1.28700S M/S 35.088CM/S 28.500
3 通道Z -0.497CM/S 23.256HZ 1.31100S M/S 36.630CM/S 27.300

②号测点：实测波形图（1）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:52:35
操 作 员:刘龙
炮 次:2
记录长度 5.0000 S
仪器编号:STMT11153076/000533
距 离:42 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X -0.624CM/S 47.619HZ 0.76150S M/S 35.714CM/S 28.000
2 通道Y 1.221CM/S 27.027HZ 0.77550S M/S 34.965CM/S 28.600
3 通道Z 1.912CM/S 41.667HZ 0.76000S M/S 35.587CM/S 28.100

②号测点：实测波形图（2）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:56:13
操 作 员:刘龙
炮 次:24
记录长度 5.0000 S
仪器编号:STMT11153076/000533
距 离:42 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X 0.566CM/S 47.619HZ 0.36700S M/S 35.714CM/S 28.000
2 通道Y 1.553CM/S 31.250HZ 1.25600S M/S 34.965CM/S 28.600
3 通道Z 1.277CM/S 47.619HZ 1.05900S M/S 35.587CM/S 28.100

③号测点：实测波形图（1）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:52:55
操 作 员:顾欣
炮 次:2
记录长度 5.0000 S
仪器编号:STMT11151073/000522
距 离:61 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X 0.898CM/S 45.455HZ 1.20200S M/S 34.602CM/S 28.900
2 通道Y 0.518CM/S 50.000HZ 1.20200S M/S 35.336CM/S 28.300
3 通道Z -1.422CM/S 35.714HZ 1.21150S M/S 36.232CM/S 27.600

③号测点：实测波形图（2）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:56:33
操 作 员:顾欣
炮 次:24
记录长度 5.0000 S
仪器编号:STMT11151073/000522
距 离:61 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X 0.821CM/S 50.000HZ 1.77250S M/S 34.602CM/S 28.900
2 通道Y 0.741CM/S 35.714HZ 1.79600S M/S 35.336CM/S 28.300
3 通道Z -1.436CM/S 34.483HZ 1.78200S M/S 36.232CM/S 27.600

④号测点：实测波形图（1）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:53:31
操 作 员:雷玉祥
炮 次:2
记录长度 5.0000 S
仪器编号:STMT11153084/000467
距 离:160 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X 0.067CM/S 21.277HZ 0.02200S M/S 34.602CM/S 28.900
2 通道Y 0.082CM/S 18.868HZ 0.07700S M/S 34.364CM/S 29.100
3 通道Z 0.133CM/S 25.000HZ 0.01800S M/S 37.175CM/S 26.900

④号测点：实测波形图（2）
高地阳光居住小区Ⅱ标土石方爆破工程

检测单位:XXX安防工程检测有限公司 检测地点:贵阳市云岩区三桥中坝路

记录时间 2014-7-10 13:57:9
操 作 员:雷玉祥
炮 次:24
记录长度 5.0000 S
仪器编号:STMT11153084/000467
距 离:160 M
记录速率 2000,SPS
试验设备:NUBOX-8016
药 量:15 KG
通道号 通道名称 最大值 主频 时刻 单位 量程 灵敏度
1 通道X -0.087CM/S 27.027HZ 1.27050S M/S 34.602CM/S 28.900
2 通道Y 0.073CM/S 15.152HZ 4.10950S M/S 34.364CM/S 29.100
3 通道Z 0.142CM/S 28.571HZ 1.23100S M/S 37.175CM/S 26.900
