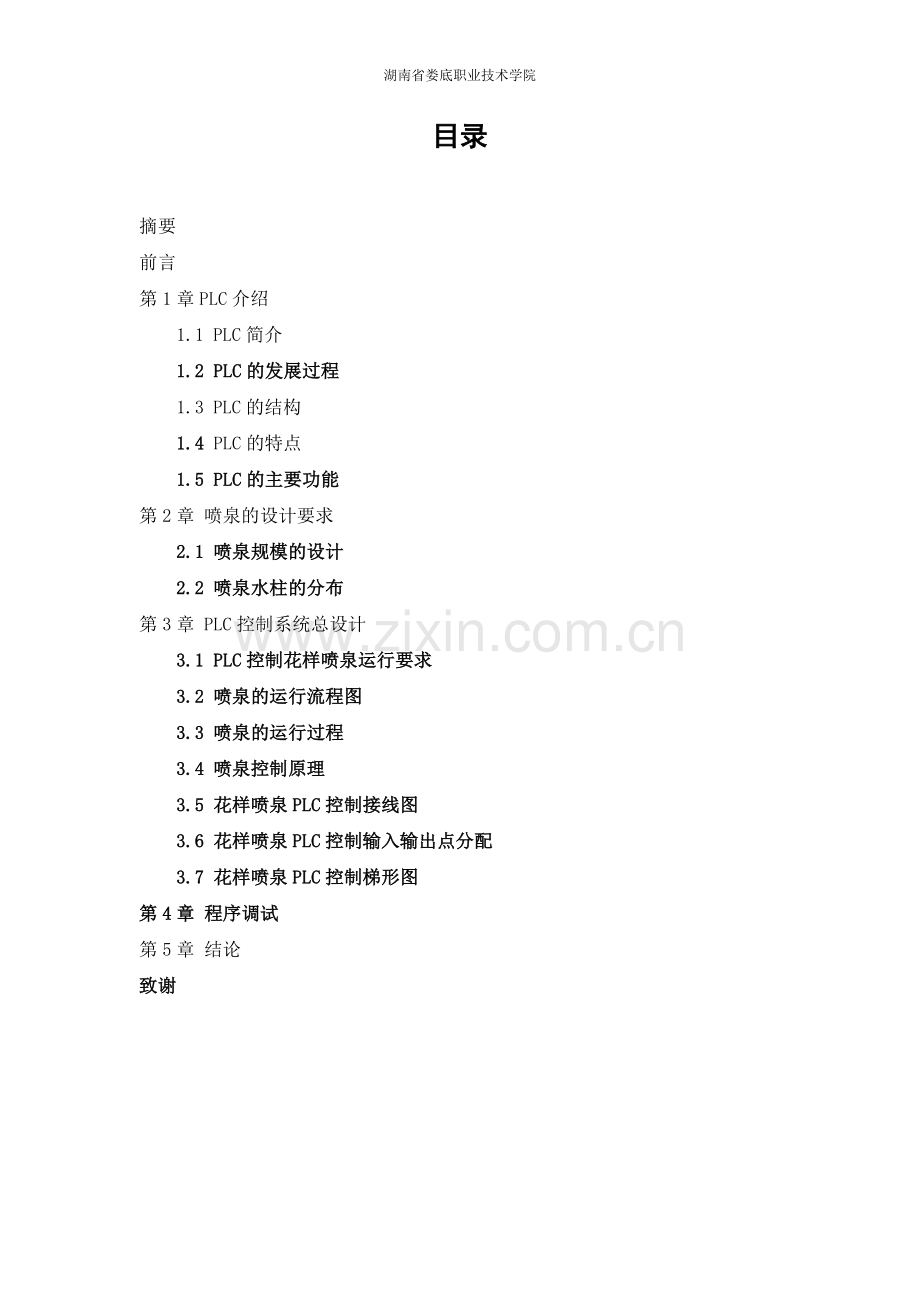

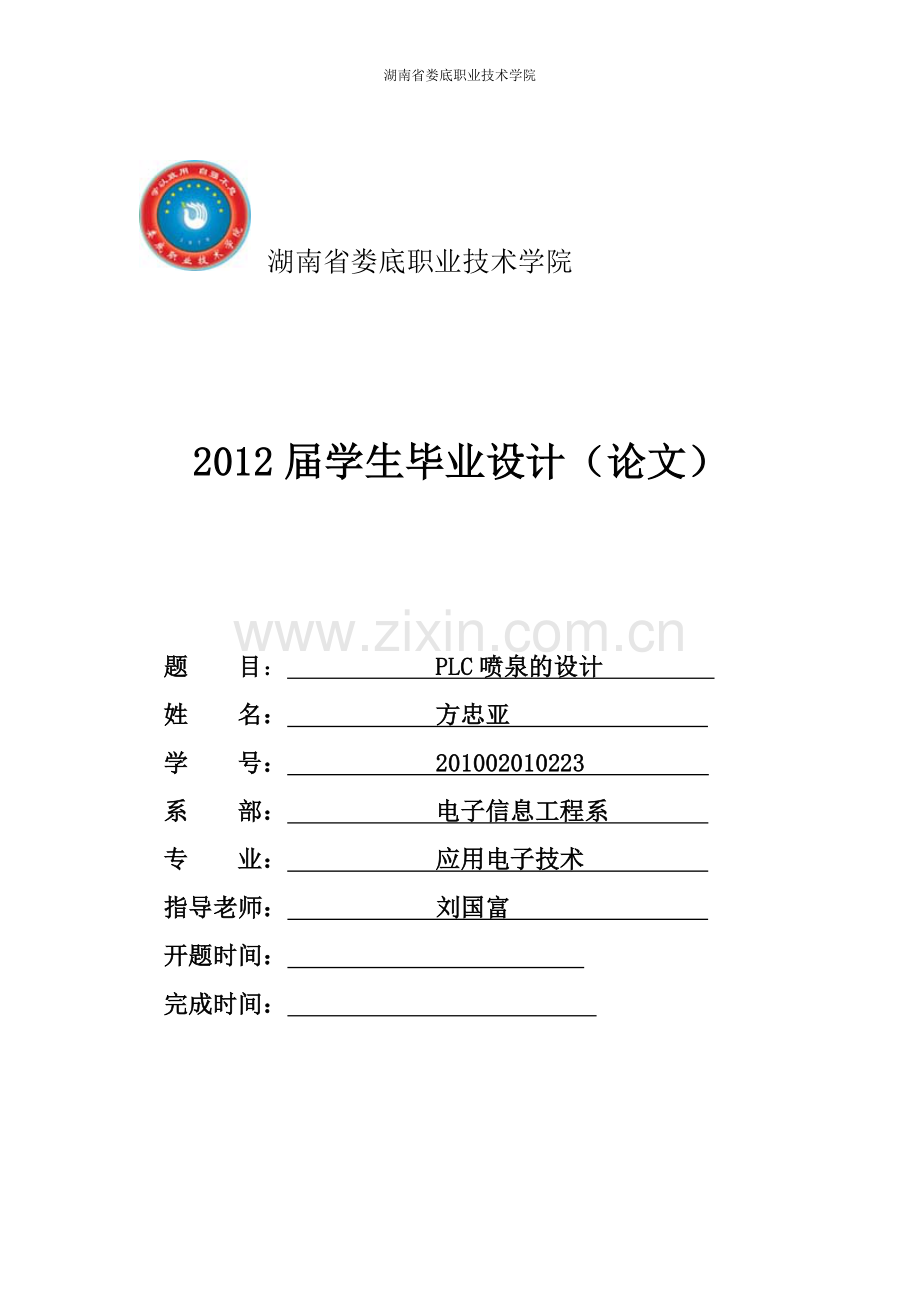

湖南省娄底职业技术学院 湖南省娄底职业技术学院 2012届学生毕业设计（论文）题 目： PLC喷泉的设计 姓 名： 方忠亚 学 号： 201002010223 系 部： 电子信息工程系 专 业： 应用电子技术 指导老师： 刘国富 开题时间： 完成时间： 目录摘要前言第1章PLC介绍 1.1 PLC简介 1.2 PLC的发展过程1.3 PLC的结构1.4 PLC的特点 1.5 PLC的主要功能第2章 喷泉的设计要求 2.1 喷泉规模的设计 2.2 喷泉水柱的分布第3章 PLC控制系统总设计 3.1 PLC控制花样喷泉运行要求 3.2 喷泉的运行流程图 3.3 喷泉的运行过程 3.4 喷泉控制原理 3.5 花样喷泉PLC控制接线图 3.6 花样喷泉PLC控制输入输出点分配 3.7 花样喷泉PLC控制梯形图第4章 程序调试第5章 结论致谢 摘要： 本文重点讨论了PLC在花样喷泉控制系统设计中的应用。使用PLC控制花样喷泉，具有使用方便，运行可靠，控制程序段设计简单等优点。当控制要求发生变化时，只需对程序做改动就行了，不必该变硬件接线图或只需微小改动即可，方便简单。关键词： PLC可编程控制器；喷泉；控制系统。前言在日常生活中的一些公共场所下，我们可以看到有各种各样的喷泉，逐渐的喷泉这种东西有的只是为了引人入目，有的为了给生活或者节日带来喜庆的气氛，而有的变成了企业的一种精神象征。同时喷泉的存在也给我们带来了健康，比如：加湿、增氧、净化空气等等。本次的毕业设计是一个以OMRON系列(PLC)控制为核心的花样喷泉控制系统的设计。花样喷泉在PLC的控制之下，喷出各种各样的水柱，给人以一种视觉上美的享受。第1章PLC介绍1.1 PLC简介可编程序控制器PC（Programmable Controller）又称可编程序控制器PLC（Programmable Logic Controller），是微机技术与继电器常规控制技术相接合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理器为核心用作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯，摈弃了微机常用的计算机编程语言的表达形式，独具风格地形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很容易。PLC现已成为现代工业控制三大支柱（PLC、CAD/CAM、ROBOT）之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通信联网功能、易于与计算机接口、能对模拟量进行控制、具备告诉计数与位控等高性能模块等优异性能，日益取代由大量中间继电器、时间继电器、计数继电器等组成的传统继电接触控制系统在机械、化工、石油、冶金、电力、轻工、电子、纺织、食品、交通、等行业得到广泛应用。PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一。11.2 PLC的发展过程第一阶段： PLC刚问世时功能简单，只能完成逻辑运算、定时、计数等功能，硬件方面以分离元件为主，存储器采用磁芯存储器，存储容量为12KB左右，一台PLC只能取代200300个继电器，没有成型的编程语言。第二阶段：集成电路技术集成电路技术的发展及微处理器的产生使PLC技术得到了较大发展。第三阶段：单片机的出现第四阶段：超大规模集成电路技术第五阶段：RISC芯片在计算机行业的大量使用1.3 PLC的结构PLC和一般的微型计算机基本相同，也是由硬件系统和软件系统两大部分组成的。PLC的硬件系统由微处理器(CPU)、存储器(EPROM，ROM)、输入输出(I/O)部件、电源部件、编程器、I/O扩展单元和其他外围设备组成。各部分通过总线(电源总线、控制总线、地址总线、数据总线)连接而成。PLC的软件系统是指PLC所使用的各种程序的集合，通常可分为系统程序和用户程序两大部分。系统程序是每一个PLC成品必须包括的部分，由PLC厂家提供，用于控制PLC本身的运行，系统程序固化在EPROM中。用户程序是由用户根据控制需要而编写的程序。硬件系统和软件系统组成了一个完整的PLC系统，他们是相辅相成，缺一不可的。PLC硬件结构简图如下：图1-2 PLC硬件结构图1.4 PLC的特点可编程序控制器是一种以微机处理器为核心的工业通用自动控制装置，其实质是一种工业控制用的专用计算机。国内外现有的机械手系统，它们的控制形式大都采用可编程序控制器控制，特别是在智能化要求程度高容量大的现代化工业机械手系统中应用更为普遍。其主要原因是因为PLC具有以下优点：1）、灵活、通用在继电器控制系统中，使用的控制器件是大量的继电器，整个系统是根据设计好的电器控制图，由人工布线、焊接、固定等手段组装完成的，其过程费时费力。如果因为工艺上的稍许变化，需要改变电器控制系统的话，那么原先的整个电器控制系统将被全部拆除，而重新进行布线、焊接、固定等工作，浪费了大量的人力、物力和时间。而可编程控制器是通过存储在存储器中的程序实现控制功能的，如果控制功能需要改变的话，只需要修改程序以及改动极少量的接线即可。而且，同一台可编程控制器还可以用于不同的控制对象，只要改变软件就可以实现不同的控制要求，因此具有很大的灵活性、通用性。2）、可靠性高、抗干扰能力强对于机械手系统来说，可靠性、抗干扰能力是非常重要的指标，如何能在各种工作环境和条件(如电磁干扰、低温潮湿、灰尘超高温等)下，平稳可靠的工作，将故障率降至最低，是研制每一种控制系统必须考虑的问题。现代PLC采用了集成度很高的微电子器件，大量的开关动作由无触点的半导体电路来完成，其可靠性程度是使用机械触点的继电器所无法比拟的。为了保证PLC能在恶劣的工业环境可靠的工作，在其设计和制造过程中采取了一系列硬件和软件方面的抗干扰措施，使其可以适应恶劣的工业应用环境。3）、操作方便、维修容易PLC采用电气操作人员熟悉的梯形图和功能助记符编程，使用户十分方便的读懂程序和编写、修改程序。对于使用者来说，几乎不需要专门的计算机知识。工程师编好的程序十分清晰直观，只要写好操作说明书，操作人员经短期的学习就可以使用。4）、功能强现代PLC不仅具有条件控制、计时、计数和步进等控制功能，而且还能完成A/D、D/A转换、数字运算和数据处理以及通信联网和生产过程监控等。因此，它既可控制开关量，又可控制模拟量；既可控制一个机械手，又可控制一个机械手群；既可控制简单系统，又可控制复杂系统；既可现场控制，又可远程控制。5）、体积小、重量轻和易于实现机电一体化由于PLC采用了半导体集成电路。因此具有体积小、重量轻、功耗低的特点。且PLC是为工业控制设计的专用计算机，其结构紧凑、坚固耐用、体积小巧，并由于具备很强的可靠性和抗干扰能力，使之易于装入机械设备内部，因而成为实现机电一体化十分理想的控制设备。同样，可编程序控制器控制也有其不足的地方，在性价比上要高于继电器控制和单片机控制，其开发潜力要差于单片机，并且通用性不好，不同厂家的可编程序控制器以及其附属单元都是固定专用等等。1.5 PLC的主要功能PLC是一种应用面很广、发展非常迅速的工业自动化装置，在工厂自动化(FA)和计算机集成制造系统(CIMS)内占重要地位。PLC系统主要有以下功能：1) 多种控制功能；2) 数据采集、存储与处理功能；3) 通信联网功能；4) 输入、输出接口调理功能；5) 人机界面功能；6) 编程、调试功能。PLC的重量、体积、功耗和硬件价格一直在降低，虽然软件价格占的比重有所增加，但是各厂商为了竞争也相应地降低了价格。另外，采用PLC还可以大大缩短设计、编程和投产周期，使总价格进一步降低。PLC产品面临现场总线的发展，将再次革新，满足工业与民用控制的更高需求。第2章 喷泉的设计要求2.1 喷泉规模的设计该喷泉占地面积俯视图为正方形，其面积S=100平方米；喷射范围俯视图为圆形，其半径R=4.5m。喷泉概况平面图如1-1：图1-1喷泉概况平面图图1-1中，喷泉由5种不同的水柱组成。其中1表示大水柱所在的位置，其水柱较大，喷射高度较高；2表示中水柱所在的位置，由六支中水柱均匀分布在2的圆（r=2m）的轨迹上，水量比大水柱的水量小，其喷射高度比大水柱低；3表示小水柱，它由150支小水柱均匀分布在3（r=3m）的圆的轨迹上，其水柱较细，其喷射高度比中水柱略矮；4和5为花朵式和旋转式喷泉，各由19支喷头组成，均匀分布在4和5的圆（r=4m）的轨迹上，其水量压力均较弱。2.2 喷泉水柱的分布该喷泉的回水池俯视图为圆形，与喷泉喷射范围俯视图为同心圆，且半径相等。回水池的深度为2m。该回水池由1个半径为100cm的圆水池和3个有效宽度为50cm的圆环水池组成，且各个水池之间相通，连接池宽度为50cm，3个圆环水池的半径分别为2m、3m、4m。如图1-2所示：图1-2回水池的设计回水池上方由金属栏嵌入式覆盖。大水柱喷头的内径d=50mm，中水柱喷头的内径d=30mm，小水柱喷头的内径d=20mm，花朵喷泉和旋转喷泉的内径d=30mm。大水柱高度h=5m，中水柱高度h=3m，小水柱高度h=2m，花朵喷泉和旋转喷泉的喷水高度h=1m。第3章 PLC控制系统总设计3.1 PLC控制花样喷泉运行要求1）、按下启动按钮，喷泉进入运行等待状态。2）、按下喷泉的单步连续运行方式按钮，该喷泉默认为连续运行方式。3）、按下喷泉喷水花样的循环方式按钮，喷泉开始运行，每隔6s改变一次花样。在连续运行方式下，喷水花样将一直循环下去，在单步运行方式下，喷水花样只运行一个循环。按下其他任意一个循环方式按钮，喷泉喷水花样的循环方式立刻改变。4）、按下停止按钮，喷泉停止运行。3.2喷泉的运行流程图图3-1喷泉的运行流程图3.3喷泉的运行过程按下喷泉控制系统的启动按钮，首先大水柱从地而起，直射天空；6s后，大水柱消失，紧接着六支中水柱竞相射向天空；最后所有水柱喷泉一齐迸发。整个过程分为8段，每段6s，且自动转换，全过程为48s。当单步连续开关置于连续，花样选择开关置于1时，其喷泉水柱的动作顺序如下：12（1+3+4）（2+5）（1+2）（2+3+4）（2+4）（1+2+3+4+5）1，周而复始，直到按下停止按钮，水柱喷泉才停止工作；当单步连续开关置于单步时，喷泉水柱的动作只运行一个循环。花样选择开关置于2时，其喷泉水柱的动作顺序如下：12（2+4）（2+5）（1+2）（2+3+4）（1+3+4）（1+2+3+4+5）1。花样选择开关置于3时，其喷泉水柱的动作顺序如下：12（1+3+4）（1+2）（2+5）（2+3+4）（2+4）（1+2+3+4+5）1。花样选择开关置于4时，其喷泉水柱的动作顺序如下：12（1+3+4）（2+5）（1+2）（2+4）（2+3+4）（1+2+3+4+5）1。3.4喷泉控制原理喷泉控制系统由启动控制程序、位移脉冲控制程序、位移及复位控制程序、驱动控制程序组成。通过位移脉冲控制程序实现子元件中的内容在存储器间的移动，通过复位控制程序实现喷泉花样的循环，通过驱动控制程序实现喷泉的喷射。3.5花样喷泉PLC控制接线图图3-2花样喷泉PLC控制接线图3.6花样喷泉PLC控制输入输出点分配表3-1花样喷泉PLC控制输入输出点分配输入信号输出信号名称代号输入点编号名称代号输出点编号启动按钮SB1I0.0大水柱接触器KM1Q0.0停止按钮SB2I0.1中水柱接触器KM2Q0.1连续按钮SB3I0.2小水柱接触器KM3Q0.2单步按钮SB4I0.3花朵式喷泉接触器KM4Q0.3花样1按钮SB5I0.4旋转式喷泉接触器KM5Q0.4花样2按钮SB6I0.5-花样3按钮SB7I0.6-花样4按钮SB8I0.7-3.7花样喷泉PLC控制梯形图图3-3花样喷泉PLC控制梯形图图3-3中，第1逻辑行为启动控制程序；第2、3、4逻辑行组成6s移位脉冲控制程序；第5逻辑行为单步连续控制程序；第6、7、8、9逻辑行组成花样选择控制程序；第10、11、12、13逻辑行组成移位及复位控制程序；第14、15、16、17、18逻辑行组成驱动控制程序。接通PLC电源，第10逻辑行中位存储器M10.0接通，其在第14逻辑行中的常开触点闭合，为喷泉的启动做好了准备。当按下喷泉控制器的启动按钮SB1后，第1逻辑行中输入继电器I0.0的常开触点闭合，位存储器M0.0接通并自锁。本程序默认为连续循环喷泉样式的控制程序，按钮SB2为连续按钮，在第5逻辑行中输入继电器I0.2为常闭触点，按钮SB3为单步按钮，第5逻辑行中输入继电器I0.3为常开触点，当按下此按钮，继电器I0.3触点闭合，位存储器M0.2接通并自锁，其在第1逻辑行中的常闭触点断开，喷泉样式进入一次运行状态。选择默认状态，按下SB4，第6行中输入继电器常开触点闭合，位存储器M0.4接通并自锁，其在第2、14、15、16、17、18逻辑行中的常开触点闭合，进入第一种喷泉样式，输出继电器Q0.0被接通，大水柱控制接触器KM1通电闭合，大水柱“1” 射向天空。同时在第2逻辑行中的M0.0、M0.4的常开触点闭合，定时器T37被接通开始计时，经过3s后，T37动作，第3逻辑行的常开触点闭合，定时器T38被接通并开始计时，又经过3s后，T38动作，第4逻辑行中的常开触点闭合一个扫描周期使得位存储器M0.1闭合一个扫描周期。M0.1在第11逻辑行中的常开触点闭合一个扫描周期，将字元件MW10中的内容向左移1位，即将M10.0中的“1”的内容移至位存储器M10.1中，M10.1闭合。由于M10.1接通，其在第14逻辑行中的常开触点闭合，输出继电器Q0.1被接通，中水柱控制接触器KM2通电闭合，中水柱喷出。又经过6s后，M0.1在第6逻辑行中的常开触点闭合一个扫描周期，将字元件MW10中的内容向左移一位，即将M10.1中“1”的内容移至位存储器M10.2中，M10.2闭合其在第14、16逻辑行中的常开触点闭合，输出继电器Q0.0、Q0.2被接通，喷出大水柱、小水珠。经过第7个6s后，“1”被移至位存储器M10.7中，M10.7第14、15、16、17、18逻辑行中的常开触点闭合；所有输出继电器全部闭合，所有喷泉一起喷发。又经过6s后，“1”被移至位存储器M11.0中，M11.0在第12逻辑行中的常开触点闭合，使字元件MW10中M10.0-M11.0的各位复位为“0”，第10逻辑行中的M10.7复位，M10.0接通，M10.0在第14逻辑行中的常开触点闭合；Q0.0被接通，大水柱喷发。如此不断循环，直到按下SB2。第4章 程序调试调试步骤如下：（1）按下启动按钮，喷泉进入待命状态。（2）选择单步运行。（3）按下第一种运行方式，喷泉开始运行。当喷泉第八种喷射花样结束后，喷泉进入停止状态。在此调试过程中，主要观察喷射花样的运行是否符合程序的设定。其余三种循环方式，也是在喷泉处于单步运行状态时，进行调试。喷泉的四种循环方式选择开关，可在喷泉处于单步运行状态时，进行调试。喷泉运行状态下，按下喷泉循环方式选择按钮，完成四种方式间的切换调试。以上调试完成后，喷泉在默认（连续）状态下启动，喷泉一直运行下去。第5章 结论通过本次毕业设计，利用 PLC在控制上的优越性，使喷泉在实际生活中的喷水花样，变化更多，更加完美。本设计采用PLC控制,利用PLC体积小、功能强、可靠性高,且具有较大的灵活性和可扩展性的特点,通过改变喷泉的控制程序或改变方式选择开关,就可以改变花样喷泉的喷水规律,从而变换出各式花样,以适应不同季节、不同场合的喷水要求。能给人的视觉系统带来一种更加美的享受。致谢本毕业设计从开始工作到最终的完成都离不开我的指导老师刘国富老师的悉心指导和帮助。刘老师的严谨治学态度、渊博的知识、无私的奉献精神使我深受启迪。从刘老师身上，我不仅学到了扎实、宽广的专业知识，也学到了做人的道理。在此我要向刘老师致以最衷心的感谢和深深的敬意。在完成设计的过程中，感谢众多同学和任课教师的热情帮助。最后，衷心感谢各位老师对我的设计进行评审，有不足之处，敬请批评指正。
