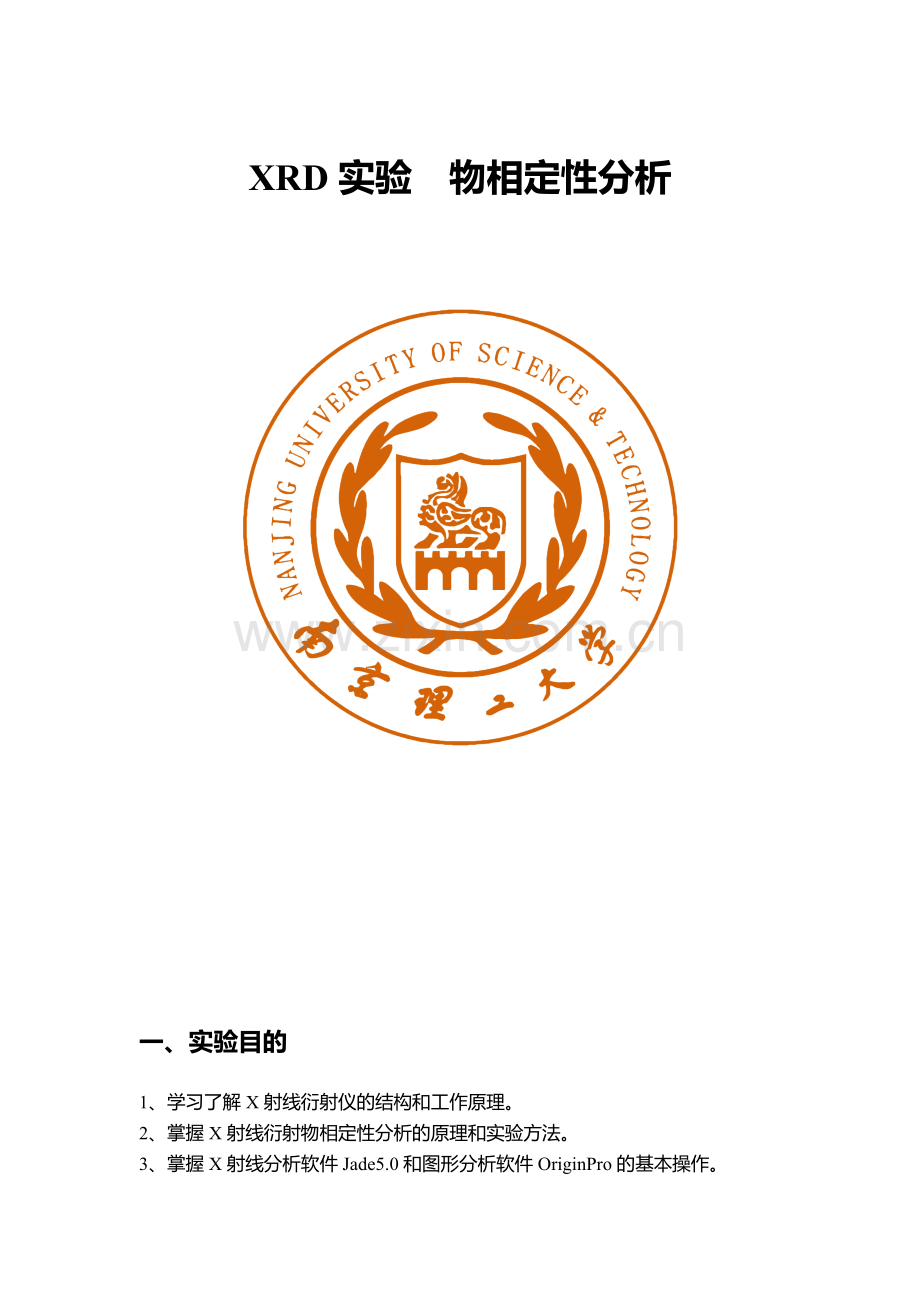

XRD实验物相定性分析.doc

XRD实验 物相定性分析一、 实验目的1、学习了解X射线衍射仪的结构和工作原理。2、掌握X射线衍射物相定性分析的原理和实验方法。3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作。二、实验仪器D8 Advance型X射线衍射仪组成：主要由X射线发生器、测角仪、辐射探测器、记录单元及附件（高温、低温、织构测定、应力测量、试样旋转等）等部分组成。核心部件：测角仪（1） 测角仪图1. 测角仪结构原理图C-计数管；S1、S2-梭拉缝；D-样品；E-支架；K、L-狭缝光栏；F-接受光栏；G-测角仪圆；H-样品台；O-测角仪中心轴；S-X射线源；M-刻度盘；图2. 测角仪的光路图X射线源S是由X射线管靶面上的线状焦斑产生的线状光源。线状光源首先通过梭拉缝S1，在高度方向上的发散受到限制。随后通过狭缝光栅K，使入射X射线在宽度方向上的发散也受限制。经过S1和K后，X射线将以一定的高度和宽度照射在样品表面，样品中满足布拉格衍射条件的某组晶面将发生衍射。衍射线通过狭缝光栏L、S2和接受光栏F后，以线性进入计数管C，记录X射线的光子数，获得晶面衍射的相对强度，计数管与样品同时转动，且计数管的转动角速度为样品的两倍，这样可以保证入射线与衍射线始终保持2夹角，从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。角从低到高，计数管从低到高逐一记录各衍射线的光子数，转化为电信号，记录下X射线的相对强度，从而形成的关系曲线，即X射线衍射花样。（2） X射线发生器图3. X射线产生装置X 射线管实际上就是一只在高压下工作的真空二极管，它有两个电极：一个是用于发射电子的灯丝，作为阴极，另一个是用于接受电子轰击的靶材，作为阳极，它们被密封在高真空的玻璃或陶瓷外壳内。X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。当钨丝通过足够的电流使其发生电子云，且有足够的电压（千伏等级）加在阳极和阴极间、使得电子云被拉往阳极。此时电子以高能高速的状态撞击钨靶，高速电子到达靶面，运动突然收到阻止，其动能的一小部分便转化为辐射能，以X射线的形式放出。产生的X射线通过铍窗口射出。改变灯丝电流的大小可以改变灯丝的温度和电子的发射量，从而改变管电流和X射线强度的大小。改变X光管激发电位或选用不同的靶材可以改变入射X射线的能量或在不同能量处的强度。（3） 计数器图4. 正比计数管的结构及其基本电路计数器由计数管及其附属电路组成，如图3所示。其基本原理：X衍射线进入金属筒内惰性气体电离产生的电子在电场作用下向阳极加速运动高速运动的电子又使气体电离连锁反应即雪崩现象出现一个可测电流电路转换计数器有一个电压脉冲输出。电压脉冲峰值与X光子的强度成正比，反映衍射线的相对强度。三、 物相分析基本原理晶体结构可以用三维点阵来表示。每个点阵点代表晶体中的一个基本单元，如离子、原子或分子等。空间点阵可以从各个方向予以划分，而成为许多组平行的平面点阵。因此，晶体可以看成是由一系列具有相同晶面指数的平面按一定的距离分布而形成的。各种晶体具有不同的基本单元、晶胞大小、对称性。因此，每一种晶体都必然存在着一系列特定的d值，可以用于表征不同的晶体。X射线入射晶体时，作用于束缚较紧的电子，电子发生晶格振动，向空间辐射与入射波频率相同的电磁波（散射波），该电子成了新的辐射源，所有的电子的散射波均可看成是由原子中心发出的，这样每个电子就成了发生源，它们向空间发射与入射波频率相同的散射波，由于这些散射波的频率相同，在空间将发生干涉，在某些固定方向得到增强或者减弱甚至消失，产生衍射现象，形成了波的干涉图案，即衍射花样。图5. X-射线的布拉格衍射示意图衍射X射线满足布拉格方程： 式中：是X射线的波长；是衍射角；d是结晶面间隔；n是整数。实验中通过已知波长的X射线来测量样品的衍射角。根据已知的X射线波长和测量出的衍射角，通过布拉格方程计算出晶面间距d。X射线衍射花样反映了晶体中的晶胞大小、点阵类型、原子种类、原子数目和原子排列等规律。每种物相均有自己特定的结构参数，因而表现出不同的衍射特征，即衍射线的数目、峰位和强度。即使该物相存在于混合物中，也不会改变其衍射花样。尽管物相种类繁多，却没有两种衍射花样特征完全相同的物相，这类似于人的指纹，没有两个人的指纹完全相同。因此，将被测物质的X射线衍射谱线对应的d值及计数器测出的X射线相对强度与已知物相特有的X射线衍射d值及进行对比借以确定被测物质的物相组成。物相定性分析所使用的已知物象的衍射数据（d值以及值等等），均已编辑成卡片出版，即PDF卡片。如果d和可以很好的对应，可以认为卡片所代表的物相为待测的物相。四、 实验步骤（1） 、把氧化铝粉末在玻璃试样架槽中制成试样，并且用玻璃片将氧化铝粉末压结实，原则是少量多次，且要压出一个平面。（2） 、将制好的试样水平放置在衍射仪中。在衍射仪工作过程中，会有大量X射线放出，对人体造成损害。所以一定要关上衍射仪的铅玻璃门。（3） 、在电脑上选择实验参数：扫描角度范围为20至80；扫描速度为0.1s/step，电压为40kV，电流为40mA （4） 、设备开始工作，并在软件界面上实时显示得到的衍射峰。（5） 、用OriginPro得到图像，用Jade软件分析和处理数据。五、 数据处理物相检索也就是“物相定性分析”。它的基本原理是基于以下三条原则：（1）任何一种物相都有其特征的衍射谱；（2）任何两种物相的衍射谱不可能完全相同；（3）多相样品的衍射峰是各物相的机械叠加。因此，通过实验测量或理论计算，建立一个“已知物相的卡片库”，将所测样品的图谱与PDF卡片库中的“标准卡片”一一对照，就能检索出样品中的全部物相。物相检索的步骤包括： （1）给出检索条件：包括检索子库（有机还是无机、矿物还是金属等等）、样品中可能存在的元素等； （2）计算机按照给定的检索条件进行检索，将最可能存在的前100种物相列出一个表； （3）从列表中检定出一定存在的物相。 一般来说，判断一个相是否存在有三个条件：（1）标准卡片中的峰位与测量峰的峰位是否匹配，换句话说，一般情况下标准卡片中出现的峰的位置，样品谱中必须有相应的峰与之对应，即使三条强线对应得非常好，但有另一条较强线位置明显没有出现衍射峰，也不能确定存在该相，但是，当样品存在明显的择优取向时除外，此时需要另外考虑择优取向问题；（2）标准卡片的峰强比与样品峰的峰强比要大致相同，但一般情况下，对于金属块状样品，由于择优取向存在，导致峰强比不一致，因此，峰强比仅可作参考；（3）检索出来的物相包含的元素在样品中必须存在，如果检索出一个FeO相，但样品中根本不可能存在Fe元素，则即使其它条件完全吻合，也不能确定样品中存在该相，此时可考虑样品中存在与FeO晶体结构大体相同的某相。当然，如果不能确定样品会不会受Fe污染，就得去做元素分析。 具体步骤如下：（1） 、打开Jade5.0软件，首先建立PDF卡片索引打开测量图谱，如下图所示：上图显示了化学式、FOM值、PDF-#、RIR等当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选。（2） 、扣背底，在元素周期表中选择可能的化学元素 在SearchMatch窗口中，拖动可以进行全选，鼠标左键改变颜色，选中后，先全部变为红色，改变所选元素的颜色，限定元素种类：红色排除，绿色包括，灰色可能，通常做法是把可能的元素变成灰色。用化学成分逼近是种好办法。（3） 、在检索结果列表中，根据谱线角度匹配情况，选择最匹配的PDF卡片作为物相鉴定结果。（4） 、用origin软件拟合实验时得到的txt数据，得到图形后，标上每一个峰所对应的晶面指数六、 思考题说明物相鉴定的依据，多相样品的物相定性分析存在哪些困难？答： 物相鉴定的依据： X射线衍射花样反映了晶体中的晶胞大小、点阵类型、原子种类、原子数目和原子排列等规律。每种物相均有自己特定的结构参数，因而表现出不同的衍射特征，即衍射线的数目、峰位和强度。即使该物相存在于混合物中，也不会改变其衍射花样。尽管物相种类繁多，却没有两种衍射花样特征完全相同的物相，这类似于人的指纹，没有两个人的指纹完全相同。因此，衍射花样可作为鉴别物相的标志。多相样品的物相定性分析存在的困难： 假如一个样品内包含了几种不同的物相，则各个物相仍然保持各自特征的衍射花样不变。而整个样品的衍射花样则相当于它们的迭合。除非两物相衍射线刚好重迭在一起，否则二者一般之间不会产生干扰。这就为我们鉴别这些混合物样品中各个物相提供了可能。关键是如何将这几套衍射线分开。不同相的衍射线可能会重叠，导致花样中的最强线不是某相的最强线，而是两项或者多相的弱线叠加，如果以这样的线条作为最强线，将无法找到对应的卡片。这也是多相分析的难点所在。可以想象，一个样品中相的数目越多，重迭的可能性也越大。鉴别起来也越困难。
