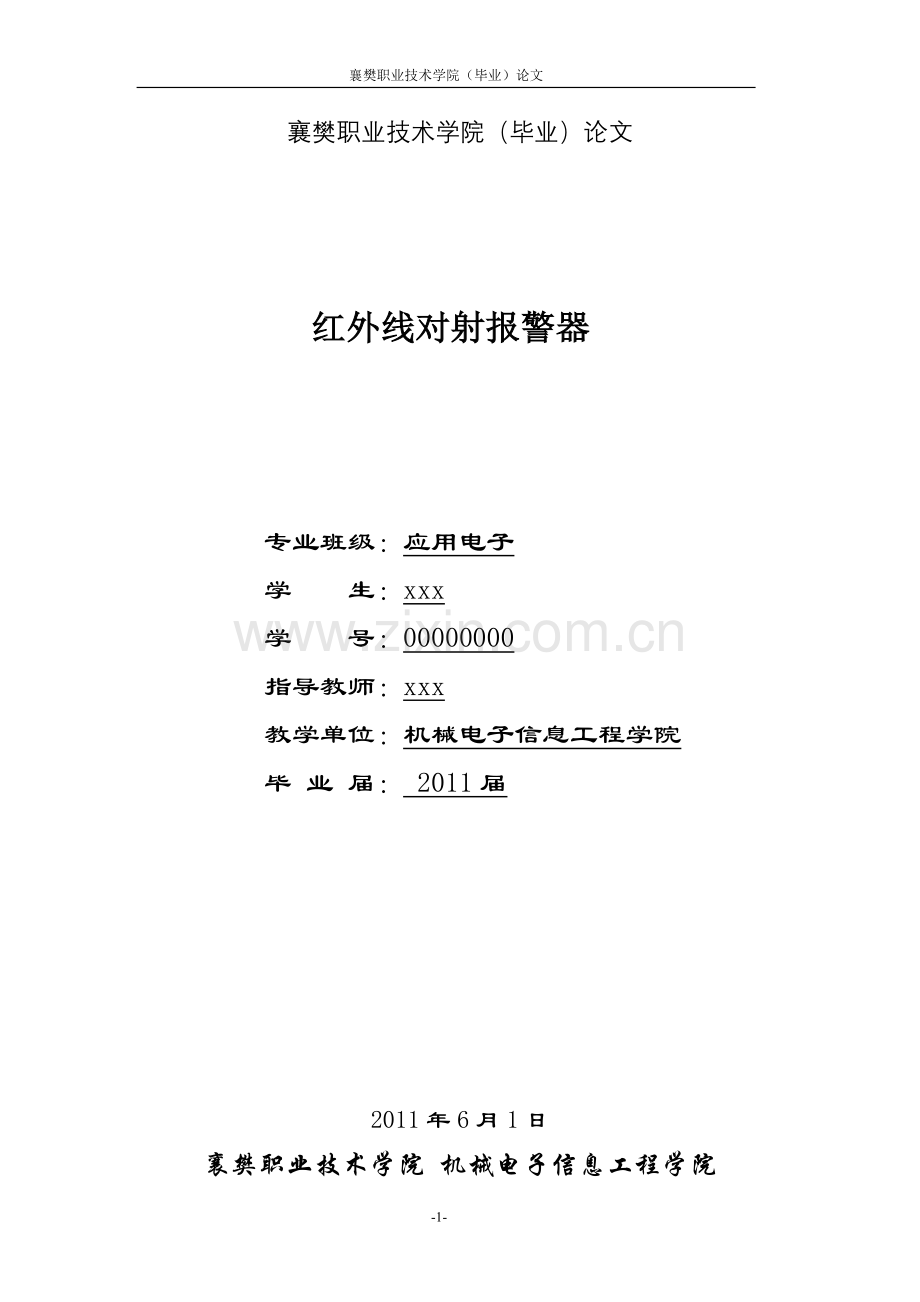

毕业论文红外线对射报警器.doc

襄樊职业技术学院（毕业）论文

襄樊职业技术学院（毕业）论文

红外线对射报警器

专业班级：应用电子
学 生：xxx
学 号：00000000
指导教师：xxx
教学单位：机械电子信息工程学院
毕 业 届： 2011届

2011年6月1日
襄樊职业技术学院 机械电子信息工程学院

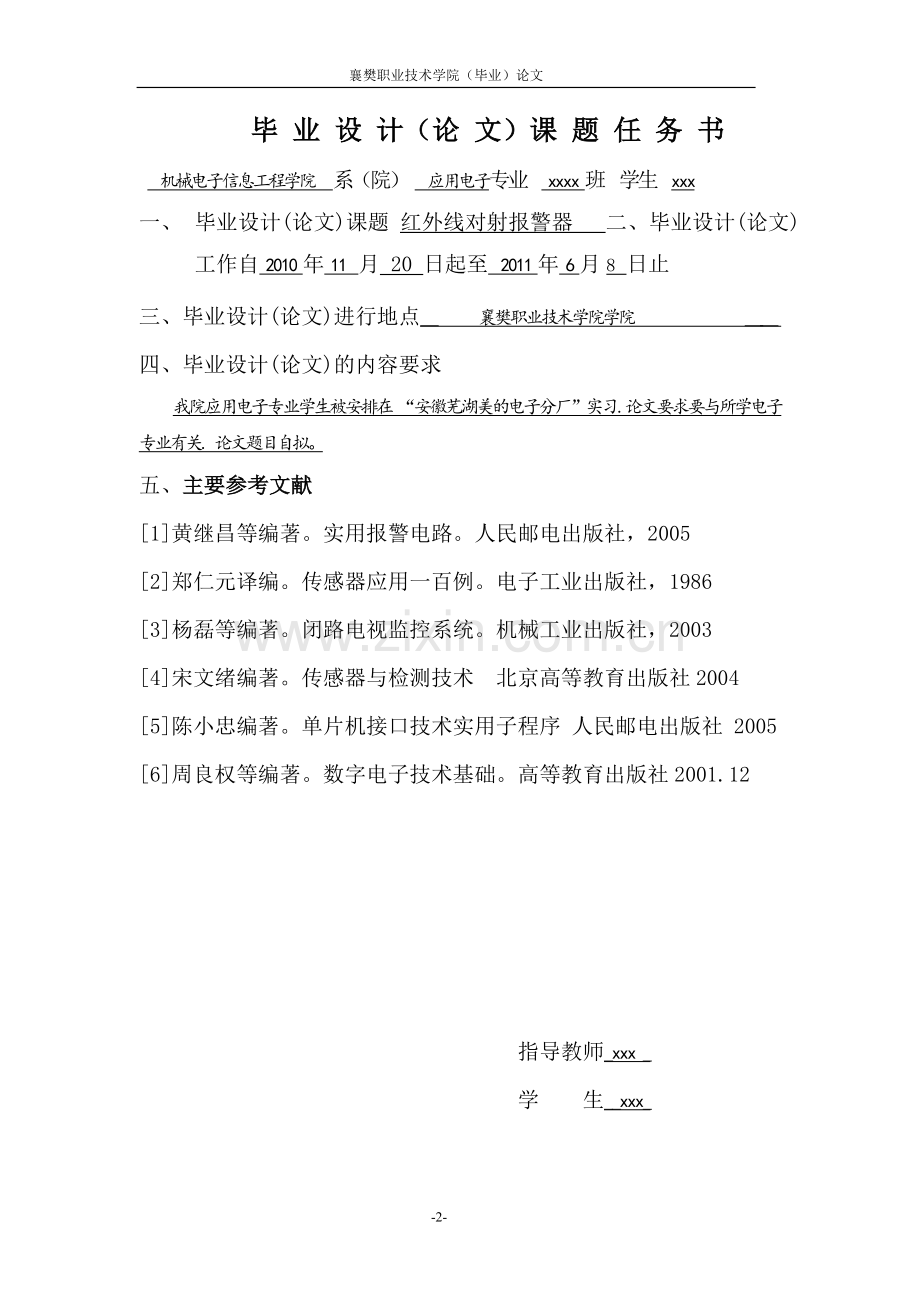

毕 业 设 计（论 文）课 题 任 务 书
机械电子信息工程学院 系（院） 应用电子专业 xxxx 班 学生 xxx
一、 毕业设计(论文)课题 红外线对射报警器 二、毕业设计(论文)工作自 2010 年 11 月 20 日起至 2011 年 6 月8 日止
三、毕业设计(论文)进行地点＿ 襄樊职业技术学院学院 ＿＿
四、毕业设计(论文)的内容要求
我院应用电子专业学生被安排在 “安徽芜湖美的电子分厂”实习.论文要求要与所学电子专业有关. 论文题目自拟。
五、主要参考文献
[1]黄继昌等编著。实用报警电路。人民邮电出版社，2005
[2]郑仁元译编。传感器应用一百例。电子工业出版社，1986
[3]杨磊等编著。闭路电视监控系统。机械工业出版社，2003
[4]宋文绪编著。传感器与检测技术 北京高等教育出版社2004
[5]陈小忠编著。单片机接口技术实用子程序 人民邮电出版社 2005
[6]周良权等编著。数字电子技术基础。高等教育出版社2001.12

指导教师_xxx _
学 生__xxx_

目 录
毕 业 设 计（论 文）课 题 任 务 书 2
目 录 3
红外线对射报警器 3
摘要 3
关键词 4
1.什么叫红外对射探测器？ 4
2.防盗报警器基本结构： 5
3.红外线探测报警器的工作原理 5
3.1红外线传感器 5
3.2信号放大电路 6
3.3电压比较器 6
3.4报警延时电路 7
3.5开机延时电路 8
4.1红外线探测报警器系统的结构 9
4.2红外线探测报警器系统的优缺点 9
5.红外线对射探测器安装注意事项 10
总结 10

红外线对射报警器
学生：xxx
指导老师：xxx
摘要
近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有。然而一些不法分子也是越来越多。这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。因此，越来越多的居民家庭对财产安全问题十分担忧。报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。价格高昂,一般人们难以接受。如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。本设计采用了红外传对射感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。可达到能有效判断是否有人员进入。系统工作的稳定性和可靠性很高。报警采用声光信号。

关键词
红外发光对射管；电源电路；发射电路；接收报警电路。

1.什么叫红外对射探测器？
　　 外对射探测器全名叫“光束遮断式感应器””（Photoelectric Beam Detector），其基本的构造包括瞄准孔、光束强度指示灯、球面镜片、LED指示灯等。其侦测原理乃是利用红外线经LED红外光发射二极体,再经光学镜面做聚焦处理使光线传至很远距离,由受光器接受。当光线被遮断时就会发出警报。红外线是一种不可见光，而且会扩散，投射出去会形成圆锥体光束。
　　红外光不间歇一秒发1000光束，所以是脉动式红外光束。由此这些对射无法传输很远距离（600米内）。
2.防盗报警器基本结构：
防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。 防盗报警系统通常由:探测器（又称报警器）、传输通道和报警控制器三部分构成。
报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，
可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。

3.红外线探测报警器的工作原理
3.1红外线传感器
红外线传感器IC1采用进口器件Q74，波长为9－10um。一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线。IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号进入放大电路，经过放大比较之后可以蜂鸣器发出响声。
3.2信号放大电路

图1
信号放大电路如图1，VT1和运算放大器LM358等组成放大电路，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器ICA中进行高增益、低噪声放大，此时由 IC2A①脚输出的信号已足够强，输入电压比较电路。

3.3电压比较器

图2
电压比较器如图2，IC2B和VD2等作电压比较器，IC2B的第⑤脚由R10、VD1提供基准电压，当IC2A①脚输出的信号电压到达IC2B的⑥脚时，两个输入端的电压进行比较， 此时IC2B的⑦脚由原来的高电平变为低电平。
3.4报警延时电路

图3

如图3，IC4A LM393为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC2B的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2 导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC2B的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变， 故通过R14向 C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。

3.5开机延时电路

图4
如图4，由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。该装置

采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC3--78L06供电。本装置交直流两用，自动无间断转换。

4.红外线探测报警器的总体设计
4.1红外线探测报警器系统的结构
红外探测报警电路

图5
4.2红外线探测报警器系统的优缺点
优点：本身不发任何类型辐射，器件功耗很小，隐蔽性较好，价格低廉
缺点：容易受各种热源、阳光源干扰；被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探测器接收；易受射频辐射的干扰；环境

温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

5.红外线对射探测器安装注意事项
红外线对射探测器应用领域广泛，可应用于室外距离比较远的围墙、楼体等建筑物领域，也可作为家庭防盗系统用于别墅和独院。
那么,在安装红外线对射探测器时应注意哪些事项呢？
1.安装使用中应让发射机与接收机轴线重合，否则因接收不到信号，可能出现误报和漏报状况。
2.探测器的探头要设置好合适的遮光时速
一般而言，红外线对射探测器最短遮光时间的速度大约为以10米/秒。如果速度太快容易引起不必要的干扰，太慢则会出现漏报状况。
3.就红外线对射探测器的射程而言，如果安装在围墙上，最好不要大于30m，尤其适用于围墙弧形拐角的地方。
4.为安全起见，探测器的线路要暗设，不能明铺。适用要在确定没有短路故障后才能接电源调试。

总结
通过此次毕业设计，我不仅把知识融会贯通，而且丰富了大脑，同时在查找资料的过程中也了解了许多课外知识，开拓了视野，认识了将来电子的发展方向，使自己在专业知识方面和动手能力方面有了质的飞跃。
