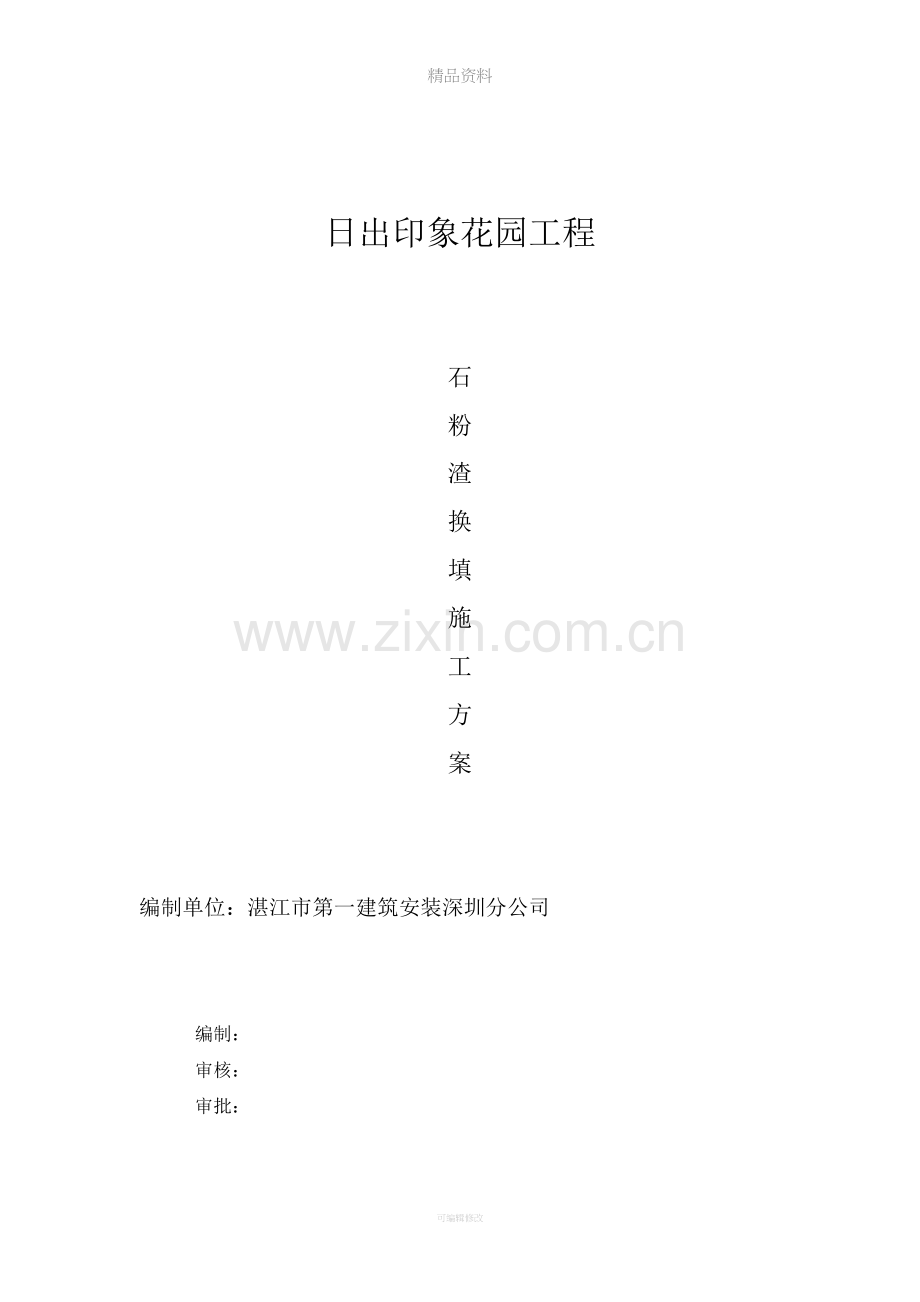

日出印象花园工程

石
粉
渣
换
填
施
工
方
案

编制单位：湛江市第一建筑安装深圳分公司

编制：
审核：
审批：

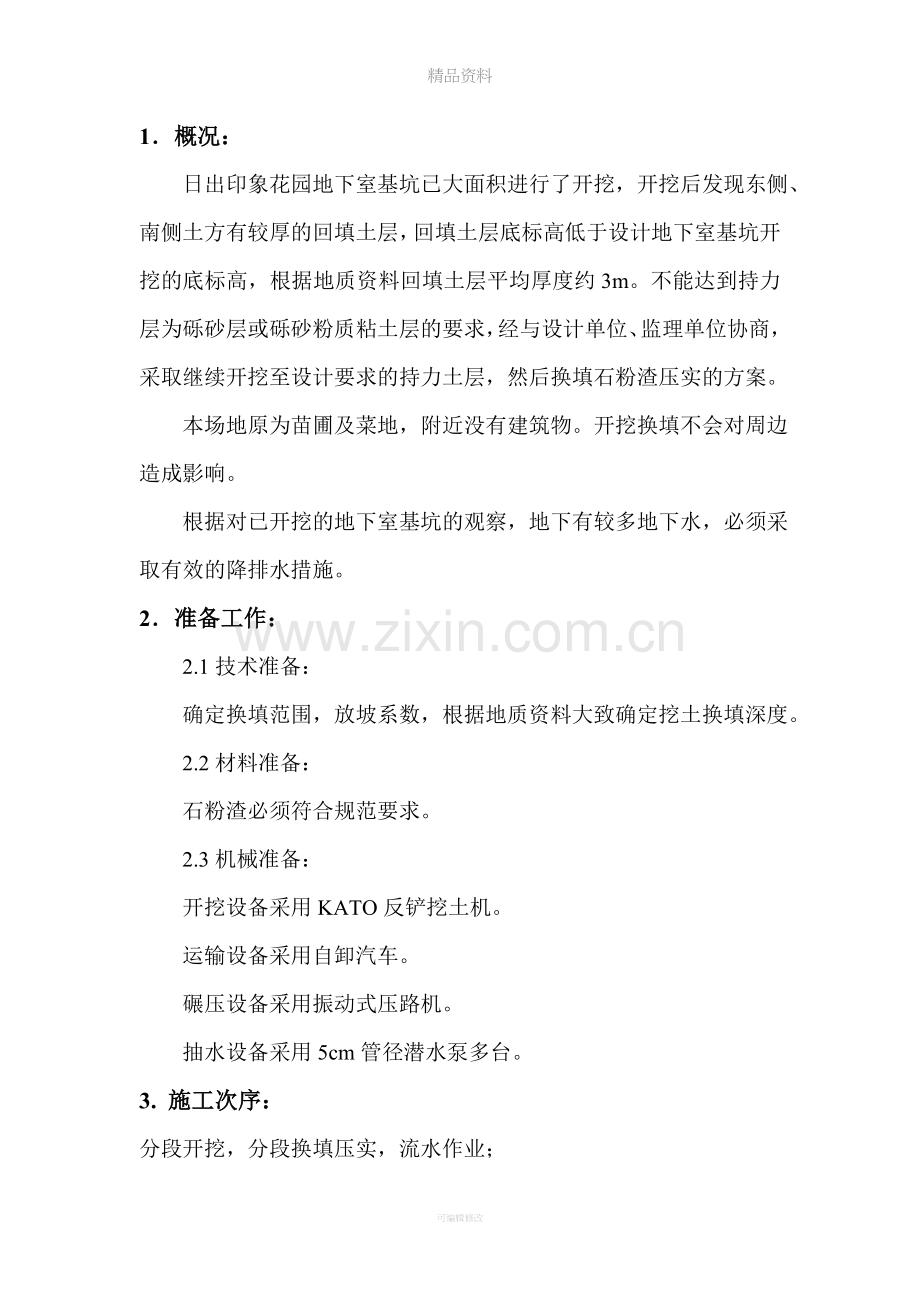

1．概况：
日出印象花园地下室基坑已大面积进行了开挖，开挖后发现东侧、南侧土方有较厚的回填土层，回填土层底标高低于设计地下室基坑开挖的底标高，根据地质资料回填土层平均厚度约3m。不能达到持力层为砾砂层或砾砂粉质粘土层的要求，经与设计单位、监理单位协商，采取继续开挖至设计要求的持力土层，然后换填石粉渣压实的方案。
本场地原为苗圃及菜地，附近没有建筑物。开挖换填不会对周边造成影响。
根据对已开挖的地下室基坑的观察，地下有较多地下水，必须采取有效的降排水措施。
2．准备工作：
2.1技术准备：
确定换填范围，放坡系数，根据地质资料大致确定挖土换填深度。
2.2材料准备：
石粉渣必须符合规范要求。
2.3机械准备：
开挖设备采用KATO反铲挖土机。
运输设备采用自卸汽车。
碾压设备采用振动式压路机。
抽水设备采用5cm管径潜水泵多台。
3. 施工次序：
分段开挖，分段换填压实，流水作业；
具体工序为：
道路修筑→降排水→回填土层开挖→清底验槽→石粉渣换填碾压→进入下一段施工
4. 主要施工方法：
4.1降排水
根据开挖地下室土方观察，本工程地下水较多，在开挖回填土和换填石粉渣前都必须保证操作的基坑无明水，所以有效的降排水措施是本次换填质量保证的前提。
在地下室底板以下部位开挖回填土前，先在基坑边角按附图所示部位挖至原土层，并形成积水坑，放入潜水泵进行降水，24小时抽水，然后再从面层逐层开挖，待挖到基底时地下水位已因抽水而下降，以保证操作面干燥。
在挖到原土，基底成形后按附图留设排水沟和积水井，24小时抽水，控制地下水位高度
4.2运输道路修筑
运输道路按照《地下室土方补充方案》中的临时道路进行铺设。
4.3回填土方开挖
回填土层的分布主要在地下室基坑的东侧、南侧，本次开挖首先从东北角开始，由北向南进行开挖，分段流水进行施工，每开挖一段马上进行清底验槽，随即进行石粉渣的回填，以避免基底的扰动。
流水段的划分和流水次序详见后附图。
4.4清底验槽
根据地质资料和现场的试挖，地下的原土层不是平整的，而回填石粉渣层的底面应在同一平面上，所以应将基底修理平整或挖成阶梯形搭结，并按先深后浅的顺序进行施工。
在挖到设计要求的持力土层，将基底清理平整后，经各相关单位验收确认基底土质和垫层边线位置无误后方可进入下道工序施工。
4.5石粉渣换填碾压
石粉渣采用自卸汽车运输，挖土机铺平，碾压采用振动式压路机，石粉渣每层厚度按50－60cm进行控制，每层碾压6～8遍，碾压速度不超过3km/小时。在碾压过程中对石粉渣适当洒水湿润，有利于石粉渣的压实。
在边角压路机不易压到的部位用打夯机按30cm一道进行夯实。
石粉渣垫层底面的下卧层中存在局部坑穴时，应经局部处理后再进行上部垫层的施工，垫层分段施工时，上下两层的接缝间距不得小于50cm，搭结处应严格碾压密实。
在施工前注意天气情况的变化，回填石粉渣应避免在阴雨天气进行，若遇阴雨天气应停止施工。
在石粉渣每层压实后按规范要求进行抽样检查。
4.6沉降观测
上部结构严格按设计要求进行沉降观测。
