测量小灯泡的电功率实验练习题
班级： 姓名：
1.(2016广西)如图18所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
（1）连接电路时，开关应 （选填“断开”或“闭合”）。
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。

（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡 （选填“短路”或“断路”）。
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是 W。
（5）根据测出的数据，画出了小灯泡的电流与电压变化的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是 。
2. （2015宜昌）在测量标有“2.5V”字样小灯泡的电功率的实验中，小明同学设计了如图所示的电路，测量的数据如下表：
数据序号
1
2
3
4
5
6
7
电压U/V
0.5
0.9
1.3
1.7
2.1
2.5
3.0
电流I/A
0.16
0.19
0.21
0.25
0.26
0.28
0.32
灯泡发光
不亮
微亮
微亮
较亮
较亮
明亮
很亮
（1）请根据表中的数据计算出小灯泡额定功率为 W．当小灯泡两端电压为1.7V时，小灯泡的电阻为 Ω．
（2）有一位同学在连接电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，请指出问题可能
是：
（3）若将小灯泡换成发光二极管，测量发光二极管的电功率，发现在亮度相当的情况下，每次所测得的电功率都比小灯泡的小，从能量转化角度来分析，其原因是

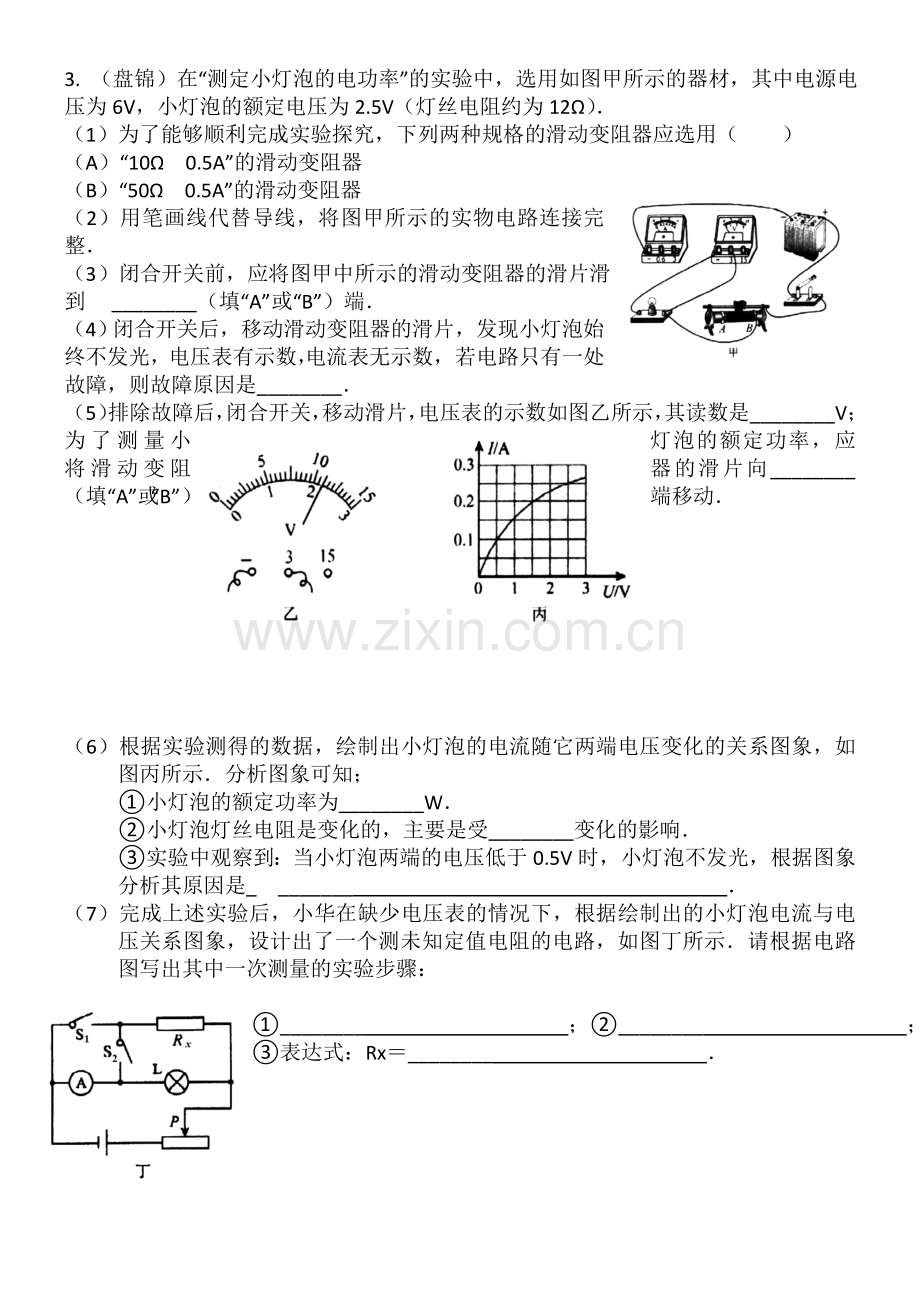

3. （盘锦）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．
（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用（　　）
（A）“10Ω　0.5A”的滑动变阻器
（B）“50Ω　0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整．
（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到 ________（填“A”或“B”）端．
（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始 终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是________．
（5）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是________V； 为了测量小灯泡的额定功率，应将滑动变阻器的滑片向________（填“A”或“B”）端移动．

（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象，如图丙所示．分析图象可知；
①小灯泡的额定功率为________W．
②小灯泡灯丝电阻是变化的，主要是受________变化的影响．
③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是_ _______ ．
（7）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示．请根据电路图写出其中一次测量的实验步骤：

①________ ；②________ ；
③表达式：Rx＝________ ．
