测量方案(技术指导).docx

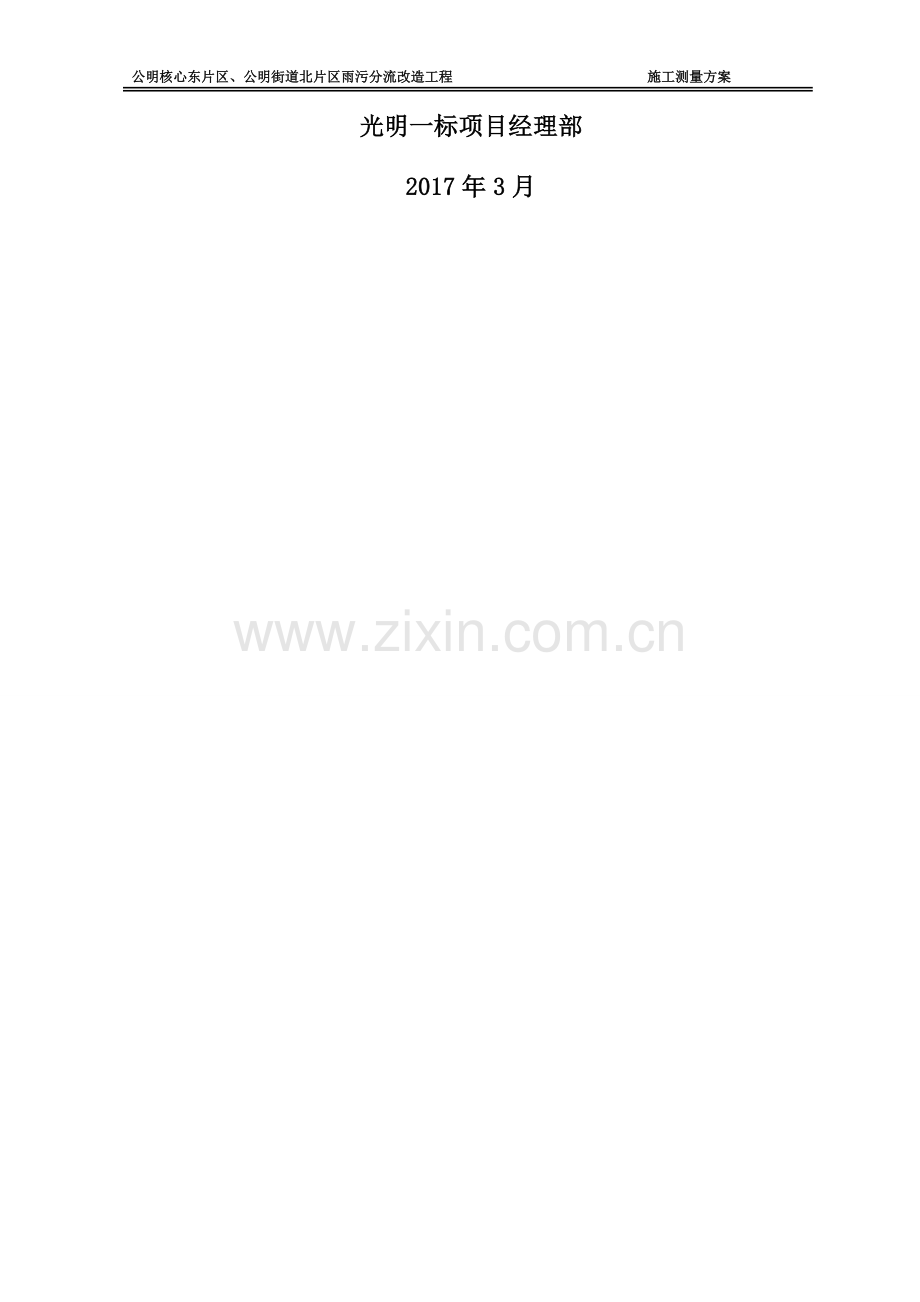

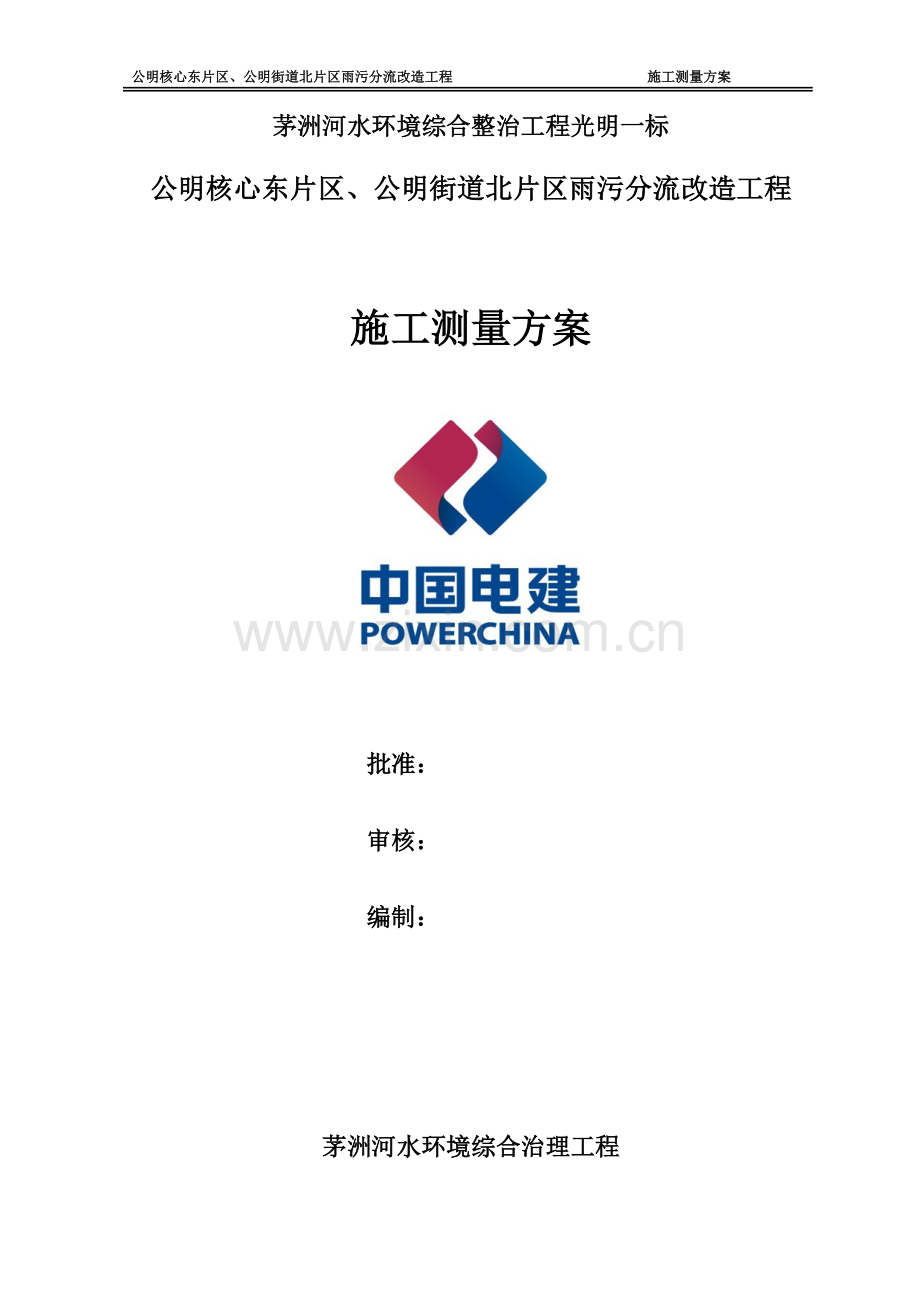

公明核心东片区、公明街道北片区雨污分流改造工程 施工测量方案茅洲河水环境综合整治工程光明一标公明核心东片区、公明街道北片区雨污分流改造工程施工测量方案 批准： 审核： 编制：茅洲河水环境综合治理工程光明一标项目经理部2017年3月1.工程概况22. 编制依据及技术标准23.施工测量的目标和任务23.1 施工测量的目标23.2 施工测量的任务24. 施工测量组织管理办法34.1 测量人员岗位职责及组织机构34.3 测量准备工作75. 控制测量85.1 平面控制测量85.2 高程控制测量95.3 管道安装施工测量95.4 沟槽回填施工测量95.5 沉井、检查井、截流井施工测量95.6 管槽及沉井沉降监测105.7 管网竣工测量126.技术要求和保护措施127. 测量安全保证措施127.1 保证测量仪器精度及设备安全127.2 人员安全138. 测量仪器管理131.工程概况茅洲河水环境综合整治工程光明一标包括：公明街道北片区雨污分流改造工程、公明核心东片区雨污分流改造工程、光明新区水质净化厂生态补水工程三个子项工程。其中北片区：污水、雨水管约54公里，井室2412座，立管约12.4万m；东片区：污水、雨水管约66公里，井室3670座，立管约8.7万m；补水工程（光明污水厂再生水）：球墨铸铁管11公里，钢管顶管10.8公里，架桥、排泥钢管270m，顶管工作井90座，钢筋混凝土阀门井110座。2. 编制依据及技术标准（1）全球定位系统(GPS)测量规范(GB/T18314-2009)（2）工程测量规范(GB 50026-2007)（3）国家三、四等水准测量规范（GB/T 12898-2009）（4）给水排水管道工程施工及验收规范(GB50268-2008)（5）业主提供的交桩控制网（6）本工程相关施工图纸3.施工测量的目标和任务3.1 施工测量的目标 施工测量的目标是要确保完工后的管网工程管线衔接顺畅，管线位置、坡度、标高符合设计要求，确保相邻片区及相邻标段管线顺利对接，保证雨水和污水按照设计的流向流到指定的位置；管道回填过程中控制每层的厚度，减轻地基的沉降量；管道回填完成，保证恢复后路面有足够的强度，满足行车的舒适性要求。3.2 施工测量的任务 （1）基本控制点由业主提供，茅洲河水环境综合整治工程光明一标项目测量队复测，并在此基础上安排施工控制测量和施工放样工作。 （2）施工放样工作要严格按照施工图纸、规范执行，在放样前认真检查、计算准确，保证施工放样的准确性；认真做好内业资料，保证资料的真实性。 （3）对施工控制重点部位要重点复核，确保其空间位置的准确性，如沉井平面位置及预留孔洞位置，要多次复核，保证顶管顶进时能按照设计要求贯通。 （4）对管槽的宽度和深度，严格按照施工图纸和相关规范要求执行控制。 （5）按照规范对每道工序的测量放样工作进行复核，并按照规范提交测量报验，经核准合格后，方可进行下道工序。 （6）接受和配合监理单位及测量中心对施工测量项目所进行的阶段性复核和抽检工作。 （7）负责本标段的竣工验收测量工作。 （8）按要求保护好设计院移交的控制桩。4. 施工测量组织管理办法4.1 测量人员岗位职责及组织机构4.1.1 测量队长的岗位职责 （1）全面负责工程项目的测量工作并服从经理部领导安排，为测量队负责工程项目的各项测量工作。 （2）负责策划测量队工作计划，收集引用资料、分析和利用已有合格资料；制定经济合理的技术方案，编写技术设计书；编制工程项目的测量作业指导书，保证测量分队工作有条不紊的进行。 （3）做好施工前期原地面测量资料的复测工作及施工控制网的建立。 （4）组织好外业测量放线工作，要求及时准确的提供施工测量资料。并监督检查施工时按照设计尺寸要求进行施工。 （5）配合内业人员完成测量内业工作，工程完工后及时准确的提供测量资料及竣工图纸，做好竣工验收的资料整理工作。 （6）配合测量监理完成测量的复测工作及其他任务。做好月收方工作及工程量决算工作。 （7）积极完成测量队和项目经理交给的任务并配合项目经理部其他部室及施工队搞好工作。 （8）严格按照贯标要求检查并带头实施测量队的日常工作。 （9）要求测量分队及其他人员并带头遵守劳动纪律、讲究环境卫生、办公室卫生并积极工作，争做文明先进分队。4.1.2 测量员的岗位职责（1）直接听从测量组长的指挥，认真履行工作安排和计划，服从具体的岗位安排，熟悉测量组和工程部制定的各种规章制度并认真执行。（2）熟悉标书文件、设计图纸及数据等工程常用资料，能绘制简单的有关样图及施工辅助图，认真填写项目测量原始资料，记录好测量内容、时间、服务工序和交底人员以备后查。（3）严格按照编制的测量、监测工作的总方案和各个分部施工的专项方案来实施测量工作内容，方案中有变更的部分必须向测量组长汇报，不得自行更改工作内容和方式。（4）在施工控制测量工作中，提前探明测量线路和各个导线点的情况，并熟悉控制标志的位置，保护好测量标志。执行外业期间要求准确、快速、正确的使用各种测量仪器，并详细的记录原始测量数据。（5）在施工监测工作中，要熟悉监测点位置、监测频率，按照方案要求安装好每一个监测点，根据监测频率严格执行监测工作，认真填写监测报告和监测图。保护好监测标志，定期进行检查，发现损坏及时上报，根据情况进行增添修复。（6）做好施工中的放样工作，放样前认真查阅图纸，复合计算结果，要求掌握常用的简单坐标和标高计算，熟练运用工程计算器中的计算程序，可以在现场进行简单的放样点位置增补工作。（7）内业要求能熟悉分类整理的各种施工放样资料和存档，准确存放各种新文档、资料。能运用电脑EXCEL、WORD、CAD等常用软件进行资料编辑和施工用图绘制。（8）认真执行测量仪器使用制度，填写测量仪器台帐，定期仪器保养，防止仪器损坏，定期对所使用的仪器进行自检，自检记录妥善保管。（9）与其他测量小组成员间，经常交流学习，培养工作默契，统一指挥口令，加快工作效率。（10）完成领导临时交办的其他工作。4.1.3 测量队岗位职责 （1）贯彻执行国家测绘法对测量工作的标准规定，密切配合其他部门的工作。 （2）负责与业主、监理、设计单位进行工程交桩及复测，并将复测资料上报有关部门。 （3）负责施工控制加密点的布设、测量、报批工作。 （4）负责对项目所属各队(工区)的施工测量进行业务指导。 （5）负责测量仪器的保养、周检和管理工作。 （6）负责基坑、结构物的施工放样、施工复测、竣工测量工作，配合测量监理工程师做好施工放样测量抽检工作。 （7）负责测量原始资料填写、收集、整理工作。 （8）完成领导安排的其他工作。4.1.4 测量人员组织机构 茅洲河水环境综合整治工程光明一标项目经理部成立测量队，设测量队长1名，全面负责施工测量工作管理及安排；组织测量员若干，负责现场施工测量放样校核及内业资料整理。整个测量工作实行“测量员对测量班组长负责，测量班组长对测量队长负责，测量队长对总工程师负责”的层层负责制。前期进场测量人员如表4.1示：表4.1 前期进场测量人员姓名性别职称专业职务学历李鹏男工程师工程测量测量队长本科张文清男高级技师水工建筑测量副总工高中关正方男助理工程师工程测量高级主管大专陶善勇男技术员工程测量高级主管大专康清文男技术员工程测量科员大专4.2 设备组织 前期进场主要仪器设备见表4.2。表4.2 前期进场主要仪器设备序号名称规格型号精度单位数量1全站仪徕卡TCR8021”，1mm + 2ppm台12全站仪徕卡TCR7022”，2mm + 2ppm台13GPS接收机灵锐S86-20133mm+1ppm套14水准仪苏光DSZ21mm/km台14.3 测量准备工作4.3.1 人员培训 施工前，由项目总工程师组织项目技术工程师、测量人员认真学习测量规范、规程，熟悉各种工程部位测量、测设方法。并对本工程的测量进行交底，明确测量要求，并对本工程的各部位测量工作作出具体的安排。测量作业的要求如下：（1） 严格执行审核原始数据的正确性，坚持测量工作步步校核，坚持自检、互检、交叉检的制度，合格后由技术工程师验收。（2） 遵循“从整体到局部”、“先控制后碎部”、“高精度控制低精度”的工作程序。（3） 测量记录要及时，内容完整、字体工整、清楚、原始数据正确。（4） 测量结果现场标识要统一、明确，确保不让现场相关人员误解。（5） 测量计算的基本要求：依据准确、计算有序、方法科学、步步校核，记录中数字的位数反映观测的精度。（6） 测量人员必须明确为工程服务的目的，工作必须紧密配合施工，发扬团结协作、认真负责的工作作风。测量人员必须虚心学习、及时总结经验，发扬开创进取的创新精神。4.3.2 图纸阅读 测量必须以图纸为依据，在测量作业前必须熟悉图纸，对施工图中每一条管线的尺寸、位置都要了如指掌。同时，对于工程施工中，由项目部工程管理部负责将工程的设计变更、洽商及时送测量组，测量人员对变更内容需仔细查对，并将变更内容标识到图纸上，施工现场按变更后图纸进行放线。5. 控制测量5.1 平面控制测量平面控制点采用RTK和一级导线两种方式进行观测，为了保证精度，在视野开阔GPS信号较好地段采用RTK进行复测；在高大建筑物旁及狭窄巷道等地段布设一级导线。5.2 高程控制测量 根据施工需要，每个片区在管道开挖之前进行加密水准点测量，不影响正常的施工控制，根据交桩复测成果进行控制测量。5.3 管道安装施工测量 在铺设好垫层，校核好垫层标高之后，开始安装管道，然后分层回填至设计标高。管道铺设允许偏差见下表5.1所示：表5.1管道铺设允许偏差(mm)检查项目允许偏差检查数量检查方法范围点数1水平轴线无压管道15每节1点经纬仪测量或挂中线钢尺量测2压力管道303高程Di1000无压管道10水准仪测量或全站仪测量4压力管道305Di1000无压管道156压力管道305.4 沟槽回填施工测量管道安装完毕后，应按照设计要求对沟槽回填，每层回填土的标高进行复测，应在设计要求的范围内；回填完毕后，进行路面恢复，根据设计地面标高进行恢复至开挖前的状态，以保证行车安全，路面平坦。5.5 沉井、检查井、截流井施工测量 沉井制作时，应该对其平面位置，模板的安装进行多次检查，以保证施工的正确性，本工程沉井是在地面预制好井筒，挖出沉井中的泥沙，依靠沉井自重不排水下沉；检查井和截流井有预制和现浇两种施工方法，沉井、检查井及截流井施工很重要的一个环节就是控制井位的空间位置，对以后管道安装或顶管施工的长度和坡度至关重要。施工时，应严格控制井位的高程和平面位置，对于沉井，还应该特别控制预留孔洞的高程和相对于管线轴线的角度。 沉井、检查井及截流井安放或浇筑前，精确的把井的位置和垫层顶的高程放样出来，对于预留孔洞，采用直线放样的方法放样孔的中心位置，然后根据井位高程推算预留孔洞中心的放样高程。 沉井下沉过程中，应在沉井井壁和地面上标记观测点。不间断观测井体下沉速度及井体偏斜量，出现倾斜或下沉速度异常，及时纠偏改正。井体高差值控制在1%以内，当发现高差值接近控制量，必须立即采取先校正倾斜(在刃脚高处多挖，在刃脚低处少挖)然后分层开挖，使井体均匀下沉；在沉井接近设计标高时，增加监测频率。沉井下沉至设计标高需密切进行沉降观测，在8小时内沉降量不大于1%，方可认为沉井基本趋于稳定。5.6 管槽及沉井沉降监测 在管槽开挖过程中，对管槽支护结构、管槽周围的土体和相邻的构筑物进行系统的监测，全面了解管槽工程的安全性和对周围环境的影响程度，以确保工程顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施。5.6.1 水平位移基准网精度要求本工程基坑为三级基坑，根据工程测量规范GB50026-2007水平位移监测主要技术要求，如表5.2所示：表5.2 水平位移监测基准网精度要求等级相邻基准的点位中误差平均边长L(m)测角中误差(”)侧边相对中误差水平角观测测回数1”级仪器2”级仪器三级6.04501.81/100000693502.51/8000046注：水平位移监测基准网的相关指标，是基于相应等级相邻基准点的点位中误差的要求确定的。5.6.2 垂直位移基准网精度要求竖直位移监测应采用几何水准测量，本工程基坑为三级基坑，根据工程测量规范GB50026-2007垂直位移监测主要技术要求，如表5.3所示：表5.3 垂直位移监测基准网精度要求等级变形观测点的高程中误差(mm)每站高差中误差(mm)往返较差附和或环形闭合差(mm)检测已测高差较差(mm)三级1.00.300.60n0.80n5.6.3 监测方法及频率 深基坑开挖阶段每天1次，基坑稳定后，可适当降低观测频率，10天后每周监测1次，直至土方回填。在有较大安全隐患时每天2次，发生紧急加固施工抢险时每2-4小时一次。沉降观测点基坑两侧每隔40米布设4个点，采用1”级全站仪测量监测点的平面位置，用水准仪测量监测点的高程。5.7 管网竣工测量 管网工程竣工后，为了如实反映施工成果、评定施工质量，以备将来扩建、改建管道的连接和维护、检修，必须进行竣工测量。 管网工程竣工测量主要内容是编绘竣工图。把实测管道起、终点及转折点和各井的中心坐标在平面图上表示出来。还应注明管径及井的编号、井间距和井底、井沿或者管底的设计标高。6.技术要求和保护措施 （1）测量人员和仪器必须有绝对的保证和相对的稳定，所有参加测量人员必须持证上岗，并且建立各测量人员的岗位负责制。测量仪器必须定期检定确保在有效期内，同时加强对测量仪器的管理。 （2）测量复核实行三级复核制。现场技术员测量外业工作必须自行复核，内业必须坚持两级独立平行计算并相互校核，校核无误方可使用。 （3）坚持测量工作双检制，利用已知点进行引测、加点和施工放样必须确定已知点检测无误后方可使用。 （4）所有井位和结构物施工放样测量数据资料必须事先计算、复核。 （5）原始记录，必须在现场同步进行，严禁事后补记。测量资料不合格时立即进行补测或重测。 （6）施工测量技术人员暂离岗位或者调转时，必须进行测量工作移交。7. 测量安全保证措施7.1 保证测量仪器精度及设备安全 （1）测量操作过程中有专人对测量仪器进行看护以免交通机械及行人不小心损坏。 （2）仪器的运输过程中安排专人对测量仪器进行看护避免车辆的颠簸对一起的损坏，保证测量仪器的精度稳定。 （3）按规定对测量仪器进行检定及自检，保证测量仪器的操作精度。7.2 人员安全 （1）在交通繁忙地段进行测量时，人员必须穿戴反光背心。 （2）在建筑物下测量时人员必须配戴安全帽及注意高空落物。 （3）在高压线下测量时注意塔尺的伸缩空间避免触电。 （4）在地形复杂的地段测量时注意地面孔洞及危险物品保证测量人员的安全。8. 测量仪器管理 （1）所有仪器均按测量规范要求，定期到标准检测中心进行年检。全站仪、水平仪在施工过程中定期进行必要的常规检验和校正，避免由于仪器出现故障而引起测量事故。 （2）仪器自检项目 a. 光学对中器对中误差的检验与校正，检校精平水准气泡在360度方向是否都能居中。 b.照准部水准管轴应垂直于竖轴的检验与校正。 c.十字丝的检验与校正；检校棱镜杆圆水准气泡居中时主杆相互垂直方向是否倾斜及主杆是否弯曲。 d.视准轴不垂直于横轴的误差C的检验与校正。 e.横轴不垂直于竖轴的误差i角的检验与校正。 f.水准仪圆水准器安置正确性的检验与校正。 g.水准仪视准轴与水准管轴相互关系(i角和角)的检验与校正。15
