测量成果报告.doc

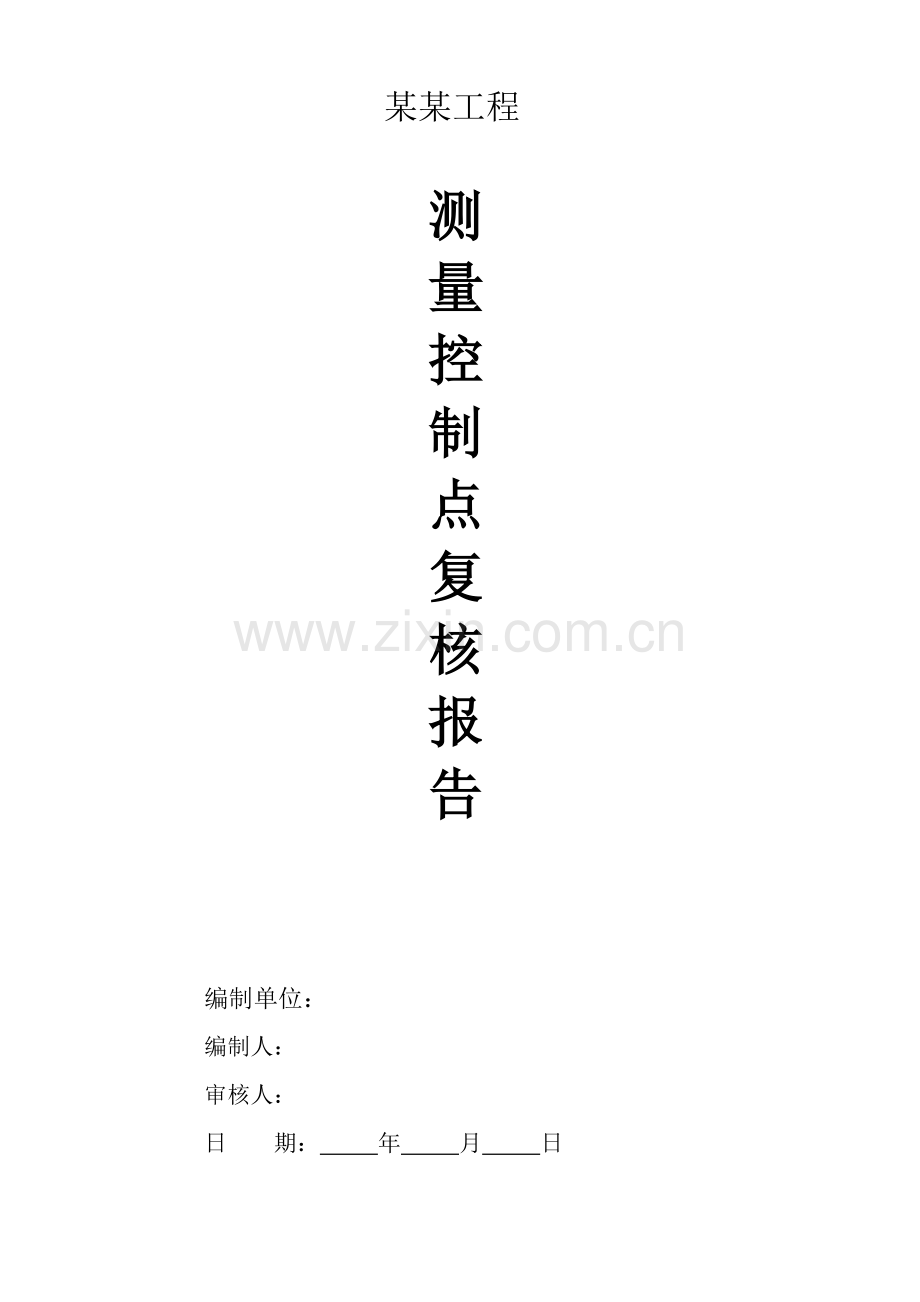

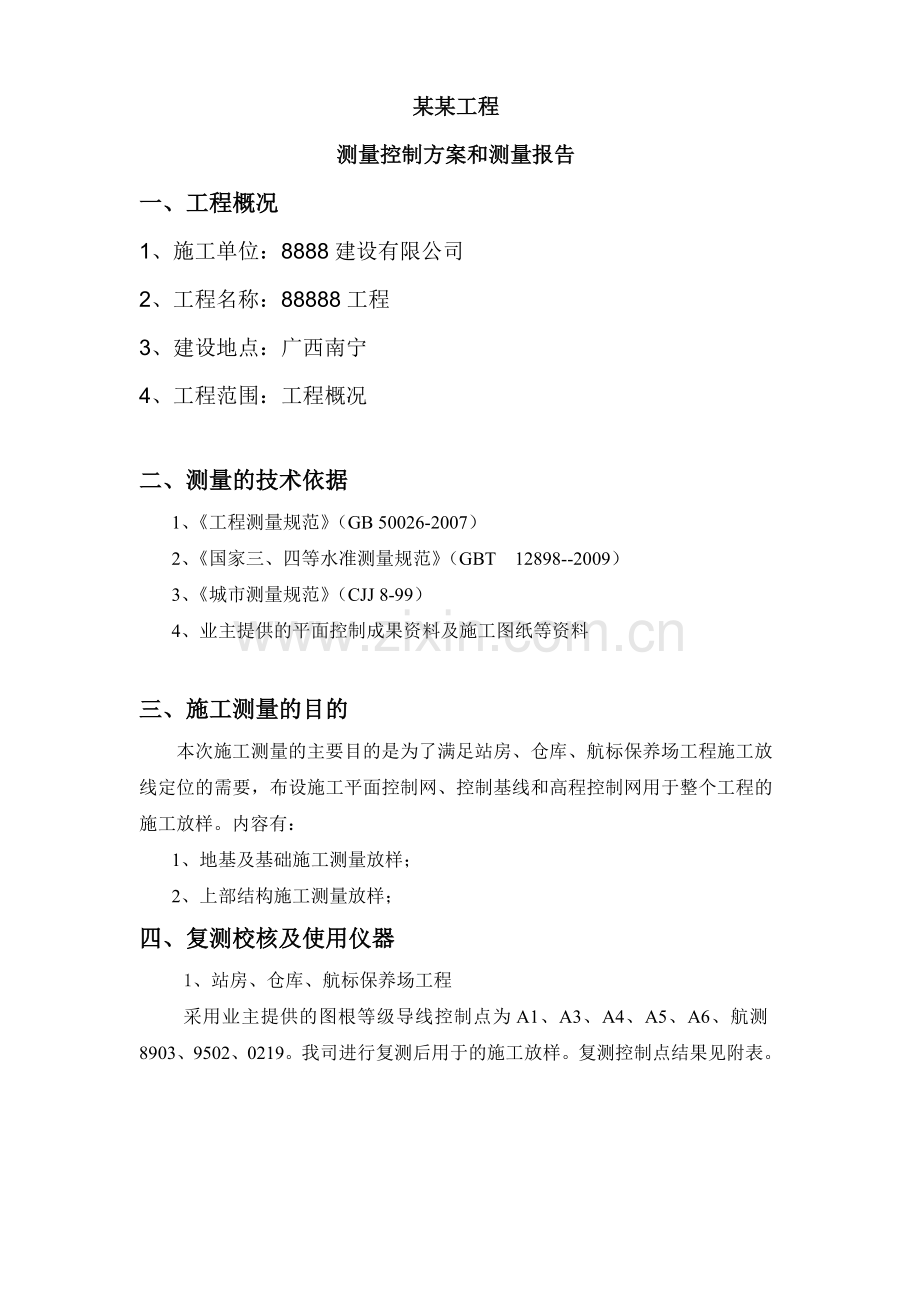

某某工程测量 控制点复核报告编制单位：编制人：审核人：日 期： 年 月 日某某工程测量控制方案和测量报告一、工程概况1、施工单位：8888建设有限公司2、工程名称：88888工程3、建设地点：广西南宁4、工程范围：工程概况二、测量的技术依据1、工程测量规范（GB 50026-2007）2、国家三、四等水准测量规范（GBT 12898-2009）3、城市测量规范（CJJ 8-99）4、业主提供的平面控制成果资料及施工图纸等资料三、施工测量的目的本次施工测量的主要目的是为了满足站房、仓库、航标保养场工程施工放线定位的需要，布设施工平面控制网、控制基线和高程控制网用于整个工程的施工放样。内容有： 1、地基及基础施工测量放样；2、上部结构施工测量放样； 四、复测校核及使用仪器1、站房、仓库、航标保养场工程采用业主提供的图根等级导线控制点为A1、A3、A4、A5、A6、航测8903、9502、0219。我司进行复测后用于的施工放样。复测控制点结果见附表。2、使用仪器一览表仪器名称型号数量精度指标全站仪GTS-102N1测角0.22”测距1.1mm水准仪DSZ211.0mm/km五、高程控制测量1、根据设计施工图纸要求，坐标系统采用1980西安坐标系，高程系采用1985国家高程基准。2、高程控制以业主提供的BM319、BM319-1、HH2、HH3高程为基准点。七、施工过程中的测量质量保证措施 建立质量保证体系，对外业和内业资料进行自检和复核检查，施工放样据数事前事后必须检查无误。外业放样必须有多余方向点检校。所设测站作业前必须进行已知点校核，放样结果必须符合规范要求。1、定期在监理工程师的协同下，对建立的平面、高程控制网进行复核，对每次复核的测量成果，严格按照规范要求，保证各控制点在所要求的精度范围内，从而保证码头各部位的精确施工。2、主管工程技术人员根据监理移交的控制点、水准点，测量所需的资料、图纸，并对测量人员进行技术交底；3、测量工程师负责内业计算及现场测量工作；4、主管技术人员负责审核现场测量成果及内业计算结果；5、对须经监理工程师复测确认的测量工作，应按合同及规范要求将测量方法和详细说明等有关资料报监理工程师审批。6、对所有施工用的测量仪器按计量要求定期到指定单位进行校正，施工过程中，如发现仪器误差过大，即送去修理，并重新校正，精度满足要求之后，方可使用。7、对设计单位和业主交付的测量资料进行检查、核对，如发现问题进行补测加固，重新测校，并通知设计和业主及现场监理。8、施工放线水准点、测量控制点，应定期半月校核一次。各工序开工的，应校核所有的测量控制点。 八、结论 根据对测量的资料进行分析，以及现场自检结果，可以满足工程施工测量的需要。九、 观测实施使用仪器：SPS881 RTK-GPS接收机起算点：点名X(m)Y(m)H(m)边长起算边长相对中误差A12242921.25637417104.018已知边长：5224.2007m实测边长：5224.2015m小于1/10000符合导线要求A22242270.35237419604.877A52242679.70737418989.737A22.306A32.685控制点复测坐标对比成果：序号点号原始数据（m）校核数据（m）点位误差（mm）高程误差（mm）备注XYHXYH允许值误差值允许值误差值1A42242406.21337419230.5362242406.21537419230.52570X=+2合格Y=-112A62242793.76037417688.6582242793.74637417688.64070X=-14合格Y=-183BM31915.915.89242-8合格4BM319-114.3914.37442-16合格控制点总平面图：九、提交的资料1、测量仪器的检定证明材料；2、测量人员岗位资格证明材料测量仪器的检定证明材料全站仪：水准仪测量人员岗位资格证明材料测量员（欧伟成）身份证、测量员资质证
