测量技术报告.doc

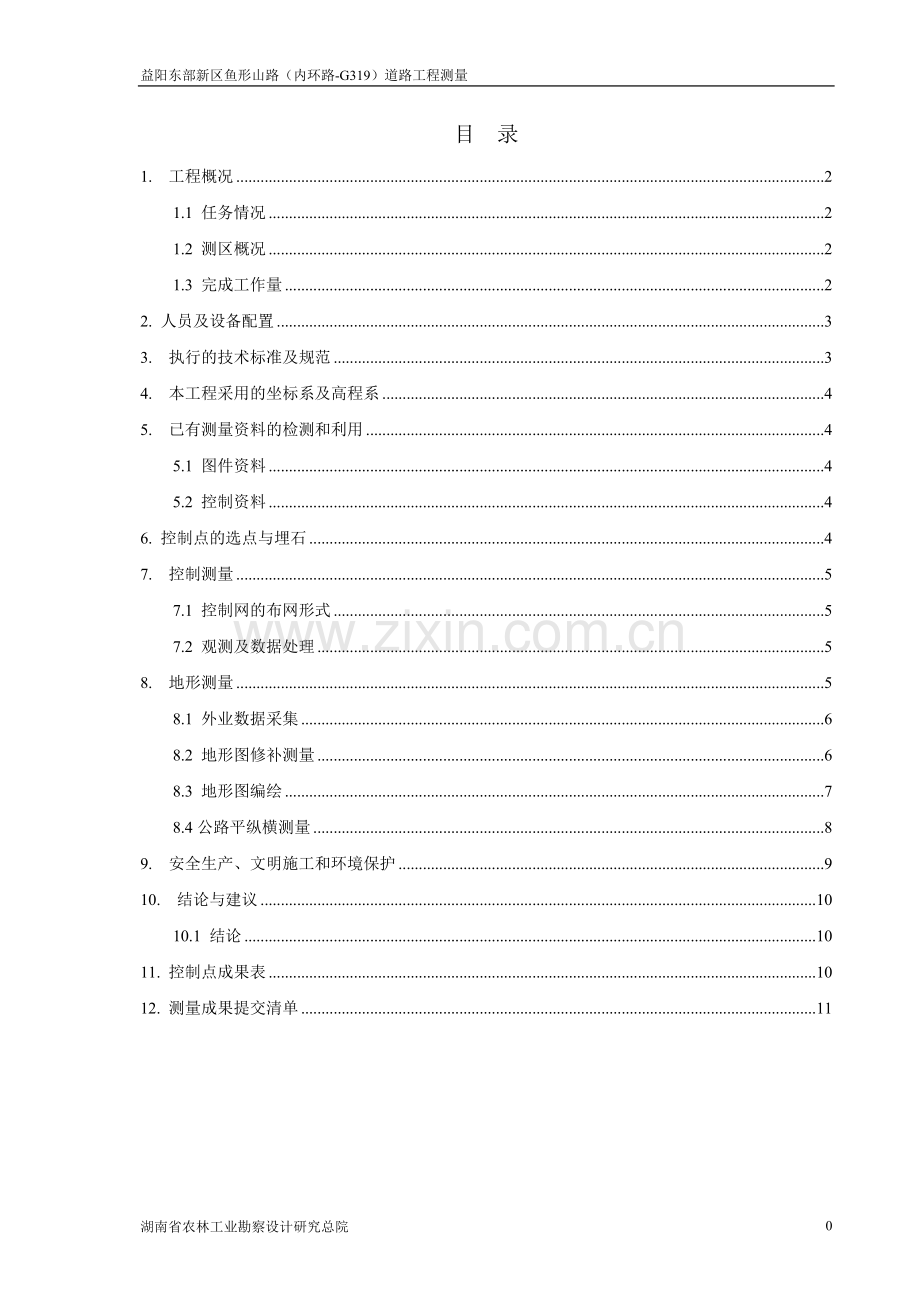

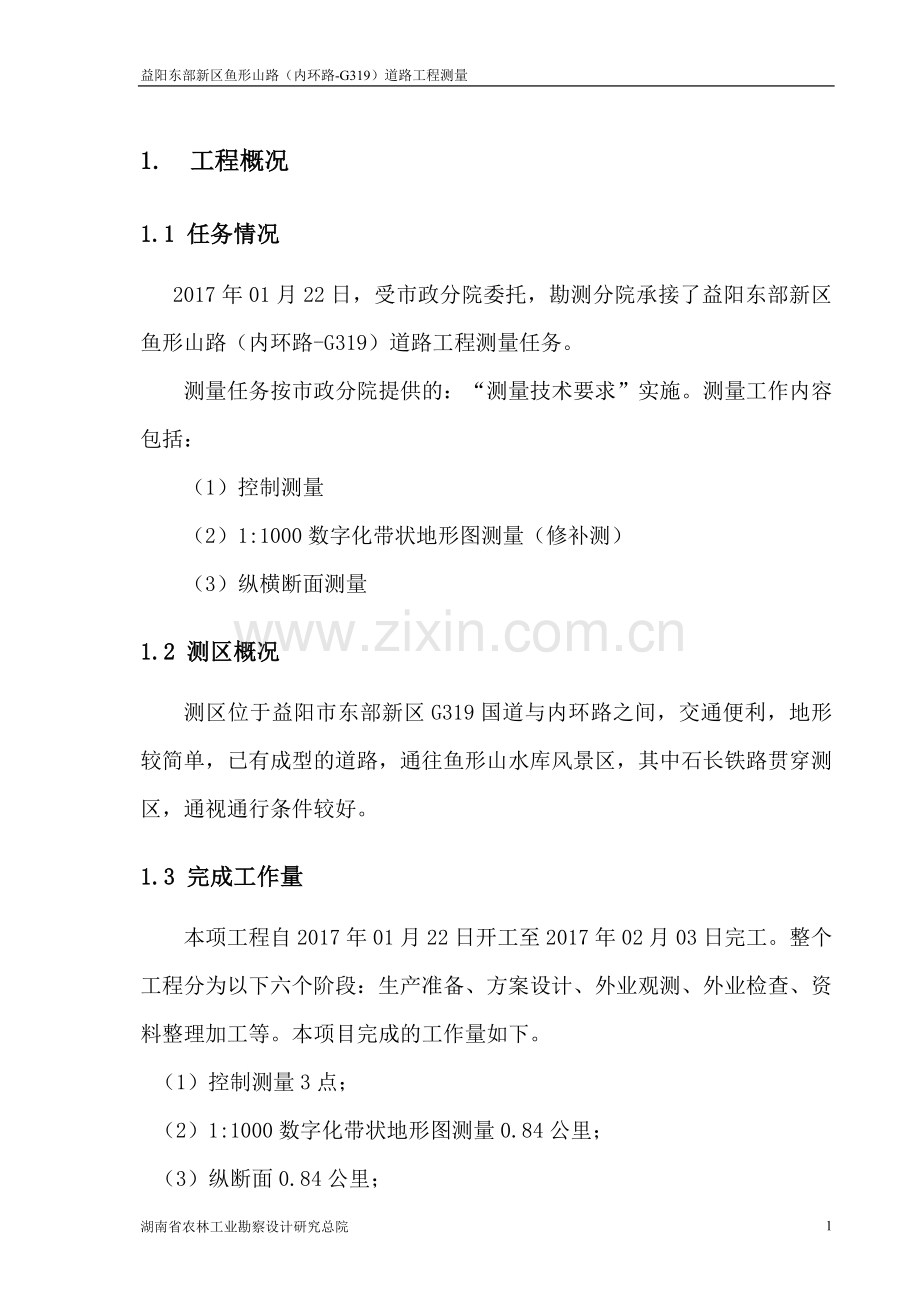

益阳东部新区鱼形山路（内环路-G319）道路工程测量 目 录1. 工程概况21.1 任务情况21.2 测区概况21.3 完成工作量22. 人员及设备配置33. 执行的技术标准及规范34. 本工程采用的坐标系及高程系45. 已有测量资料的检测和利用45.1 图件资料45.2 控制资料46. 控制点的选点与埋石47. 控制测量57.1 控制网的布网形式57.2 观测及数据处理58. 地形测量58.1 外业数据采集68.2 地形图修补测量68.3 地形图编绘78.4公路平纵横测量89. 安全生产、文明施工和环境保护910. 结论与建议1010.1 结论1011. 控制点成果表1012. 测量成果提交清单110湖南省农林工业勘察设计研究总院 1. 工程概况1.1 任务情况 2017年01月22日，受市政分院委托，勘测分院承接了益阳东部新区鱼形山路（内环路-G319）道路工程测量任务。测量任务按市政分院提供的：“测量技术要求”实施。测量工作内容包括：（1）控制测量（2）1:1000数字化带状地形图测量（修补测）（3） 纵横断面测量1.2 测区概况测区位于益阳市东部新区G319国道与内环路之间，交通便利，地形较简单，已有成型的道路，通往鱼形山水库风景区，其中石长铁路贯穿测区，通视通行条件较好。1.3 完成工作量本项工程自2017年01月22日开工至2017年02月03日完工。整个工程分为以下六个阶段：生产准备、方案设计、外业观测、外业检查、资料整理加工等。本项目完成的工作量如下。（1）控制测量3点；（2）1:1000数字化带状地形图测量0.84公里；（3）纵断面0.84公里；（4）横断面0.84公里；2. 人员及设备配置工程投入的主要技术力量工程师1人，技术员3人。开工前和工程进行中，组织项目组人员对和本项目相关的技术、安全和环境保护进行了有针对性的培训，学习施测方案和有关技术标准、操作规程。本项目实施时采用的GPS接收机、全站仪、水准仪，全部经过了国家法定计量单位的检测，且都在有效使用期内。本项目投入的测量仪器设备见下表。本项目投入的测量仪器设备一览表序号设备名称规格型号编号数量1中海达F61、V30 GPS接收机5mm+1ppmD3010660、3010668、20104193、201024054台2拓普康ES-600G型全站仪5，3+2ppm2m05651台3DL2007精密电子水准仪0.7mm/km26000741台4玻璃钢精密条码水准尺2米（水准仪配套）2把3. 执行的技术标准及规范（1）工程测量规范（GB50026-2007）；（2）国家基本比例尺地图图式第1部分1:5001:2001:2000地形图图式GB/T20257.1-2007；（3）测绘成果质量检查与验收（GBT24356-2009）；4. 本工程采用的坐标系及高程系平面采用西安80坐标系，高程采用1985国家高程基准(由施工方提供)。5. 已有测量资料的检测和利用5.1 图件资料由市政分院院提供的1:1000地形图该图件作为本工程踏勘、选点用图,并从图上获取线路中线概略位置。5.2 控制资料起算控制点为施工方提供的控制点，点号分别为P01、P02、P03。经现场踏勘，保存完好。高程起算点为P01、P02、P03。以上控制点坐标成果属西安80坐标系（中央子午线11230），高程采用1985国家高程基准。检测结果表明，上述控制点成果可靠，可作为本项目的起算数据。6. 控制点的选点与埋石控制点的布设要为后续工作和施工服务，因此控制点尽量选不易被破坏，地势开阔、地层稳固的位置。在保证每个控制点至少有一个通视方向的前提下，尽量使控制点在测区均匀分布。控制点埋设采用钻孔打入测量标志形式。钻孔法主要用于水泥路面控制点埋设。 桩面刻印后，再涂以红油漆，并在控制点位邻近地物的醒目位置用红油漆标注点号。控制点标志埋设后，达到稳定后再进行观测。本项目共埋设了3个控制点，编号为A1A3。7. 控制测量7.1 控制网的布网形式RTK测量拟合参数及残差情况一览表点名平面转换高程拟合残差北平移东平移旋转尺度固定差改正HRMSVRMSA1-4076.8394264176 185933.6278393930 359:17:26.105330.99996215072205700 -17.5279333333333 0.0169-0.0304A20.0194-0.0393A30.00270.02981控制网采用CORS网RTK测量模式进行测量，技术等级为工程测量规范（GB50026-2007）的二级导线精度。7.2 观测及数据处理GPS观测采用连续观测三个数据的方式进行，采集数据后对坐标进行平差处理，得到符合精度要求的平面坐标数据。获得坐标点数据后对其中1对控制点用全站仪进行边长检核，满足精度要求。8. 地形测量地形测量采用GPSRTK、全站仪数字化成图法，成图比例为1:1000。等高距为0.5米。8.1 外业数据采集采用GPSRTK或全站仪极坐标法全野外采集数据，数据采集对象为测区范围内的地貌、地物点的三维坐标，全站仪自动记录数据。测图前，对所使用的仪器设备，按要求检查和测定各种常数、改正数等。设站时，仪器对中误差不大于5mm，仪器高量至毫米。以较远的控制点作为定向方向，观测另一控制点作为检核，检核点的平面位置误差不大于5cm，检查高程较差不大于4cm。每站测图过程中，随时检查定向点方向，角度检查较差不大于30。数据采集点离测站点的距离最远不超过150米，采集点的间距控制在30米以内，有地物及高程变化时加密测量点。作业人员在采集数据时现场同时绘制好草图，重要地物在存储数据时输入点的代码信息，并由全站仪存储至电子手簿中。在测绘地物、地貌时，遵守“看不清不绘”的原则。地形变化处，均测高程注记点。建筑区高程注记点测设在路肩边缘、路中心线、道路交叉中心、道路方向变换处、建筑物墙基外角、管道检查井井口几何中心、涵洞、电杆（塔）、沟渠等特征点上。8.2 地形图修补测量本次市政分院院提供的1:1000地形图比较新，地形变化比较小，所以本次地形图测量只针对有变化的地方加以修补测量。修补测量的主要工作为石长铁路桥墩位置的复合、高程点复合、检修井盖补测以及桥梁涵洞的测量等。8.3 地形图编绘使用南方 CASS9.1数字化成图软件编绘地形图，地形图的比例尺为1:1000，基本等高距为0.5米，高程注记至0.01米。地形图分幅使用50cm50cm正方形分幅，编号为(1)、(2)、(5)流水顺序编号。地形图图名为：“益阳东部新区鱼形山路（内环路-G319）道路工程”。地形图电子文件最终采用AutoCAD软件的DWG格式，地物地貌、地面高程、控制点坐标、文字等均单独设层放置。CASS图层设置名称层名颜色号线型线宽备 注 0零层白色（7）CONTINUOUS默认ASSIST骨架线白色（7）CONTINUOUS默认BASICGRID单元网格蓝色（5）CONTINUOUS默认COMMUNITY社区红色（1）CONTINUOUS默认COMPONENT部件青色（4）CONTINUOUS默认DGX等高线黄色（2）CONTINUOUS默认DLDW独立地物11CONTINUOUS默认DLT地类界黄色（2）CONTINUOUS默认DLSS道路设施青色（4）CONTINUOUS默认DMTZ地貌土质绿色（3）CONTINUOUS默认DSX等深线黄色（2）CONTINUOUS默认GCD高程点红色（1）CONTINUOUS默认GXYZ管线设施黄色（2）CONTINUOUS默认JJ境界黄色（2）CONTINUOUS默认JMD居民地洋红色（6）CONTINUOUS默认JZD宗地红色（1）CONTINUOUS默认JZP界址点红色（1）CONTINUOUS默认KCJZP勘测界址点红色（1）CONTINUOUS默认PCJZP_TXT勘测界址点注记红色（1）CONTINUOUS默认KCYDJ勘测用地界红色（1）CONTINUOUS默认KZD控制点红色（1）CONTINUOUS默认MJZJ面积注记青色（4）CONTINUOUS默认SJW三角网红色（1）CONTINUOUS默认SXSS水系设施蓝色（5）CONTINUOUS默认TK图框白色（7）CONTINUOUS默认ZDTZ植被土质绿色（3）CONTINUOUS默认ZDH展点号红色（1）CONTINUOUS默认ZJ注记白色（7）CONTINUOUS默认8.4公路平纵横测量 依据设计院提供的公路平曲线资料，采用GPS RTK、全站仪相互结合的方式放样。中线放样采用中海达公司生产的标称精度（5mm+1ppm） 的F61型接收机施测。首先求得该区域的转换参数，然后在RTK施测过程中，先进行控制点校核，在校核点位精度完全满足规范要求的情况下，进行中桩的放样工作，同时采集中桩高程。对GPS没有信号的地方采用全站仪进行中桩放样，测量中桩高程。横断面测量采用GPS道路测量软件进行采集。严格的在仪器所示横断面线上采集地形变化点，如沟、坎、变坡点等特殊地形点，得到横断面测量数据，记录在仪器手簿内。再将数据转换成设计要求的横断面数据格式。横断面测量宽度依据设计要求，以线路中线为0.00，南侧宽度为40米，北侧宽度50米。纵断面、横断面资料用电子文档的形式提供给设计。纵断面数据为TXT文档，格式如下：里程中桩高程里程中桩高程 横断面数据为TXT文档，格式如下： 桩号高程 距离中桩平距高程距离中桩平距高程距离中桩平距高程距离中桩平距高程9. 安全生产、文明施工和环境保护作业期间，严格按照我院质量、环境和职业健康安全方针管理本项目。本项目在实施过程中，严格遵守国家和地方的有关法律，遵守当地的规章制度，尊重当地的乡规民约和风土人情。工程达到了安全生产，同时也未对现场的设施和建筑物造成损坏，做到了安全生产、文明施工和环境保护。10. 结论与建议10.1 结论我院对本项目测量成果实行三级检查、一级审核的“三检一审”的制度，即作业组自检、作业队的全检、项目质检工程师的专检和院检查审核。各级检查、审核过程均有记录，每一道工序完成后，立即进行了检查，并及时由责任人进行了修正。本项目涉及的控制测量、地形测量、纵横断面测量均按规定进行了检查，检查结果符合规范和合同要求。各级检查的结果表明本次测量精度符合规范要求，成果质量可靠，格式正确，内容齐全；各种注记、符号运用正确；各种资料项目完整，技术文件整理规范，成果格式符合规范要求。本工程测量成果经我院各级检查，提交的成果满足用户要求和规范要求，可供用户使用。 11. 控制点成果表控制点成果表点号标石类型XYZ备注A1测钉刻框3144770.725 494470.894 57.91 A2测钉刻框3144666.214 494242.364 55.96 A3测钉刻框3144452.371 493861.744 55.55 P1测钉刻框3144179.603 493083.938 60.43 起算点P2测钉刻框3144131.724 493048.358 64.68 起算点P3测钉刻框3143963.950 492715.078 93.87 起算点平面为西安80坐标系，中央子午线11230，高程为1985国家高程基准。12. 测量成果提交清单（1） 技术报告一册（2） 控制展点及分幅图一张（3） 1:1000带状地形图5张（4） 纵、横断面数据成果(Excel文档)（5） 数据光盘一张10湖南省农林工业勘察设计研究总院
