LED照明灯质量检验标准及操作指导书.doc

xx科技（深圳）有限公司
xx (Shenzhen) Co., Ltd.

文件编号

LED照明灯 QC操作指导书 ---MR16-5W1（长）灯检验
编 制

版 本 号

审 核

生效日期

批 准

一、外观检验：
检验方法：
在适当的灯光环境下（300lx—700lx），目视距离为35cm的情况下，检验成品外
观：
1、检验产品的包装与标签：A、有无产品标签；B、标签的内容是否正确；C、包装是否正确；D、包装是否牢固。
2、检验产品外观：A、产品有无严重的划伤、有无脏污；B、各个配件组装有无
松动及不密合现象。

判定标准：
1、A、必须有内容明显的标签，包装盒及产品本体各贴1张；B、标签的内容必须
与实际产品、出货要求一致；C、产品包装必须与我司承认的包装方式一致；
D、包装需可承受运输途中出现的一般碰撞、挤压等外力。
2、A、发光面无划伤、脏污；非发光面在距离眼睛100cm时，看不见有明显的划
伤及脏污。B、无松动、无不密合现象。
设备：
温度测试仪
功率计
积分球
光谱分析仪
光强分布测试系统
原料：
MR16-5W1（长）成品灯

辅料：

注意事项：

文件编号
QM-WI-46
LED照明灯 QC操作指导书 ---MR16-5W1（长）灯检验
编 制
舒文忠
版 本 号
1.0
审 核

生效日期
2010.09.06
批 准

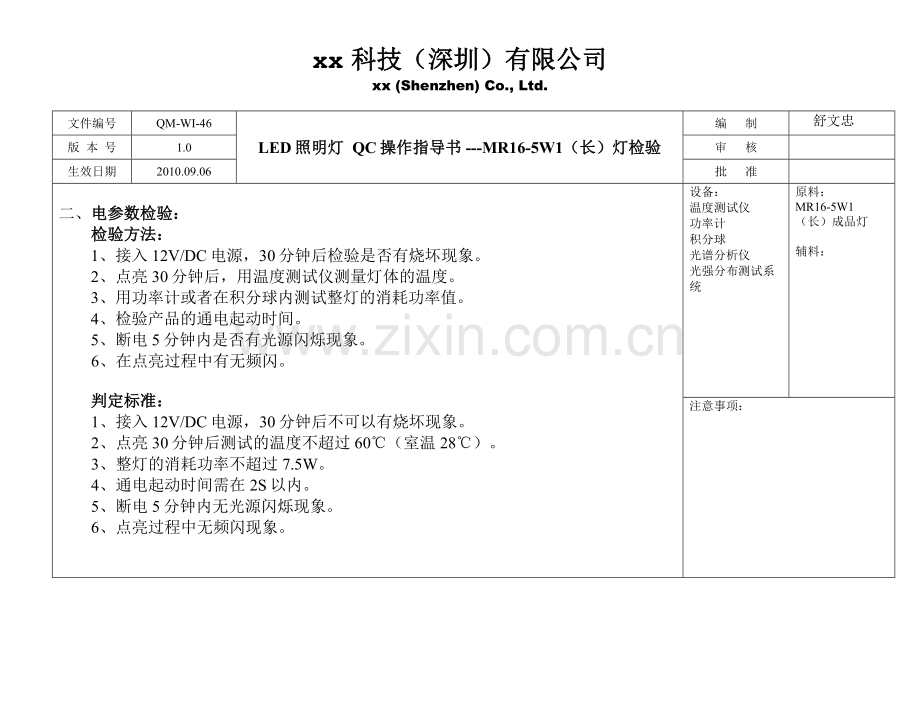

二、电参数检验：
检验方法：
1、接入12V/DC电源，30分钟后检验是否有烧坏现象。
2、点亮30分钟后，用温度测试仪测量灯体的温度。
3、用功率计或者在积分球内测试整灯的消耗功率值。
4、检验产品的通电起动时间。
5、断电5分钟内是否有光源闪烁现象。
6、在点亮过程中有无频闪。

判定标准：
1、接入12V/DC电源，30分钟后不可以有烧坏现象。
2、点亮30分钟后测试的温度不超过60℃（室温28℃）。
3、整灯的消耗功率不超过7.5W。
4、通电起动时间需在2S以内。
5、断电5分钟内无光源闪烁现象。
6、点亮过程中无频闪现象。
设备：
温度测试仪
功率计
积分球
光谱分析仪
光强分布测试系统
原料：
MR16-5W1（长）成品灯

辅料：

注意事项：

文件编号
QM-WI-46
LED照明灯 QC操作指导书 ---MR16-5W1（长）灯检验
编 制
舒文忠
版 本 号
1.0
审 核

生效日期
2010.09.06
批 准

三、光参数检验：
检验方法：
1、用大积分球（Φ0.3m）及光谱分析仪（HSP-3000）测试灯管的光电参数：色温、光通量、显色指数、消耗功率、功率因数、电压值。
2、用HP880光强分布测试系统测试光强分布参数。
3、目视：检验光斑，亮度的一致性，颜色的一致性，有无闪烁。
判定标准：
1、色温： WW：3000K+250K
SW：4100K+250K
DW：5200K+250K
CW：6200K+250K
2、光通量： WW：≥230Lm；
SW：≥230Lm ；
DW：≥250Lm；
CW：≥250Lm ；
3、显色指数： CRI：≥75（可根据订单要求）
4、功率因数：根据订单要求。
5、电压：根据订单要求。

设备：
温度测试仪
功率计
积分球
光谱分析仪
光强分布测试系统
原料：
MR16-5W1（长）成品灯

辅料：

注意事项：

文件编号
QM-WI-46
LED照明灯 QC操作指导书 ---MR16-5W1（长）灯检验
编 制
舒文忠
版 本 号
1.0
审 核

生效日期
2010.09.06
批 准

6、光强/（1.0m距离的）照度：WW：≥450Lx（60°）；≥550 Lx（45°）；
≥650 Lx（30°）；≥700 Lx（15°）。
SW：≥480Lx（60°）；≥580 Lx（45°）；
≥680 Lx（30°）；≥720 Lx（15°）。
DW： ≥480Lx（60°）；≥580 Lx（45°）；
≥680 Lx（30°）；≥720 Lx（15°）。
CW：≥480Lx（60°）；≥580 Lx（45°）；
≥680 Lx（30°）；≥720 Lx（15°）。
7、要求光斑内无明显黑影，亮度一致，颜色一致，不得有闪烁现象。
四、抽样计划及允收水准：
抽样计划一般按照MIL-STD-105E的常用抽样水准Ⅱ，允收水准按照MIL-STD-105E正常检验中的0.40级别，在检验过程中可以根据产品的质量状况，考虑加严检验或放宽检验。

设备：
温度测试仪
功率计
积分球
光谱分析仪
光强分布测试系统
原料：
MR16-5W1（长）成品灯

辅料：

注意事项：
