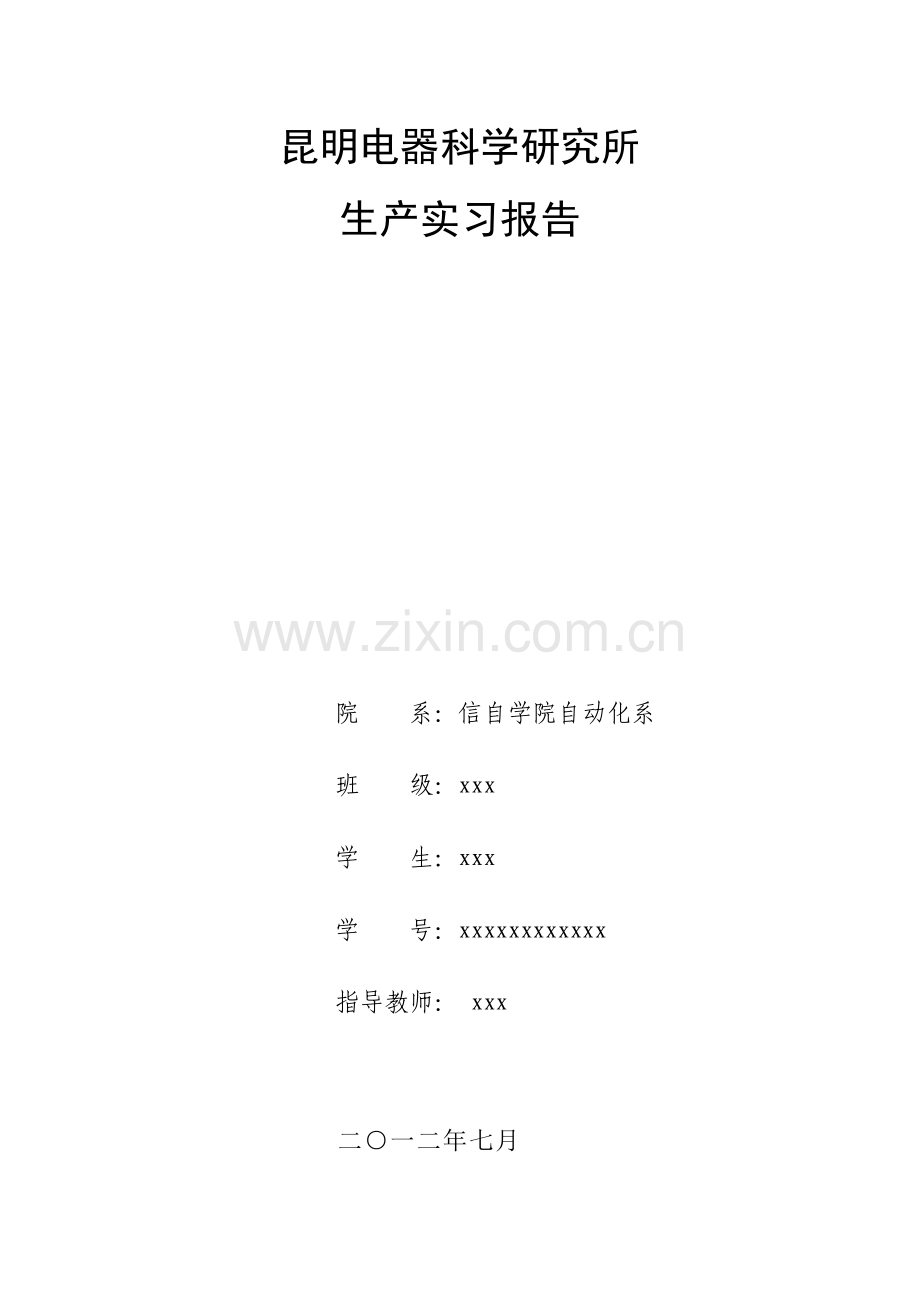

电科所实习报告.docx

昆明电器科学研究所
生产实习报告

院 系：信自学院自动化系
班 级：xxx
学 生：xxx
学 号：xxxxxxxxxxxx
指导教师： xxx

二○一二年七月

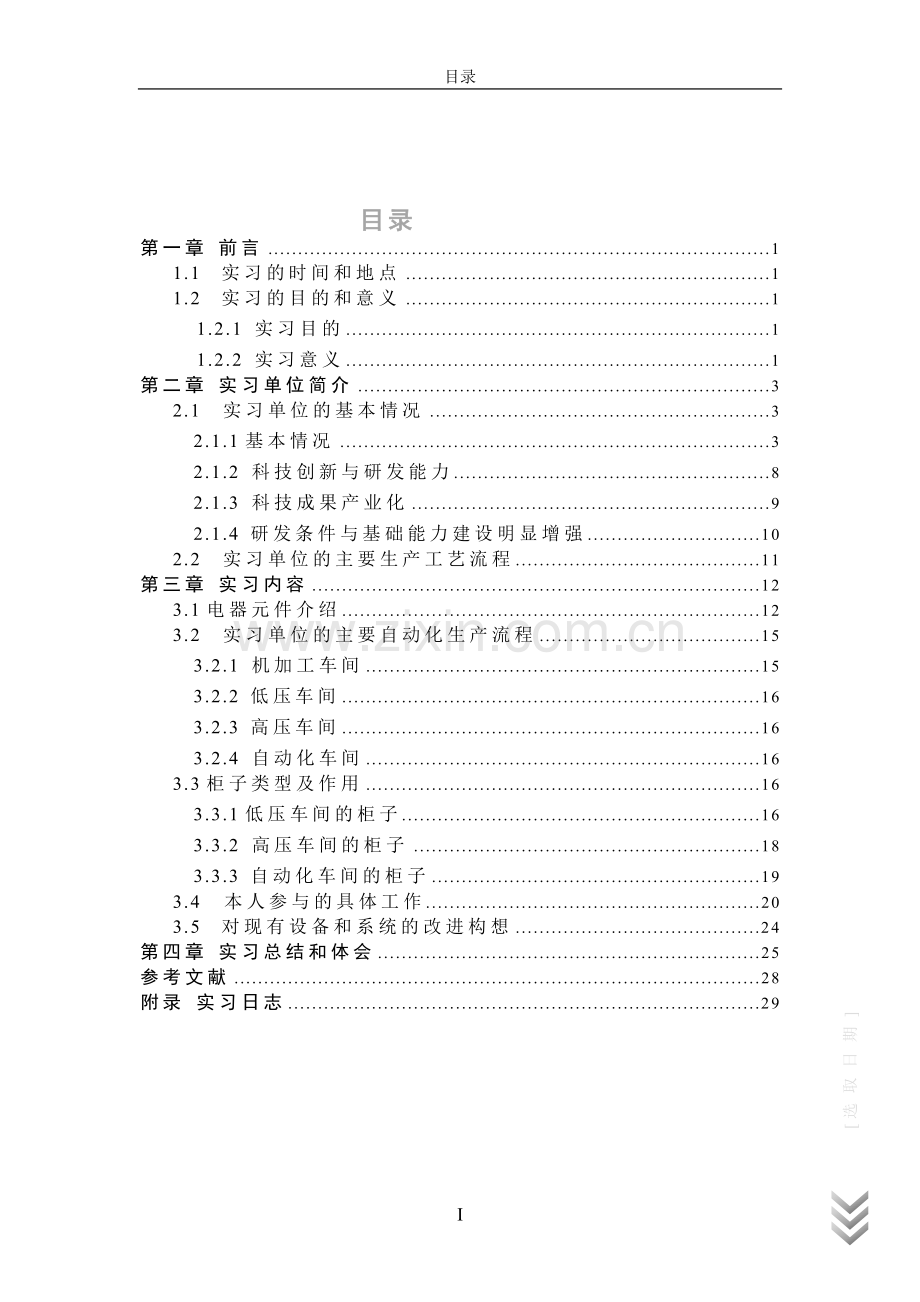

目录
目录
第一章 前言 1
1.1 实习的时间和地点 1
1.2 实习的目的和意义 1
1.2.1 实习目的 1
1.2.2 实习意义 1
第二章 实习单位简介 3
2.1 实习单位的基本情况 3
2.1.1基本情况 3
2.1.2 科技创新与研发能力 8
2.1.3 科技成果产业化 9
2.1.4 研发条件与基础能力建设明显增强 10
2.2 实习单位的主要生产工艺流程 11
第三章 实习内容 12
3.1电器元件介绍 12
3.2 实习单位的主要自动化生产流程 15
3.2.1 机加工车间 15
3.2.2 低压车间 16
3.2.3 高压车间 16
3.2.4 自动化车间 16
3.3柜子类型及作用 16
3.3.1低压车间的柜子 16
3.3.2 高压车间的柜子 18
3.3.3 自动化车间的柜子 19
3.4 本人参与的具体工作 20
3.5 对现有设备和系统的改进构想 24
第四章 实习总结和体会 25
参考文献 28
附录 实习日志 29

[选取日期]
I
第一章 前言
第一章 前言
1.1 实习的时间和地点
实习时间：2012年6月25 至 2012年6月29日
实习地点：昆明兴三方科技有限公司
1.2 实习的目的和意义
1.2.1 实习目的
使得我们对所学知识的感性认识，通过对实习基地进行有针对性的参观、学习，可以提高学习对本专业真的了解和认识，增加学习兴趣和增强专业自豪感，巩固专业思想，激发学习热情。
1.2.2 实习意义
实习给了我们一个平台与外界事物接触，不至于使我们只会读死书，死读书。实习对我们了解社会、接触生产实际、加强劳动观念、培养动手能力和理论与实践相结合的能力等方面都是非常重要的。
生产实习培养了我们树立理论联系实际的工作作风，以及生产现场中将科学的理论知识加以验证、深化、巩固和充实。并培养我们进行调查、研究、分析和解决工程实际问题的能力，为后继专业课的学习、课程设计和毕业设计打下坚实的基础。通过生产实习，拓宽学生的知识面，增加感性认识，把所学知识条理化系统化，学到从书本学不到的专业知识，并获得本专业国内、外科技发展现状的最新信息，激发了我们向实践学习和探索的积极性，为今后的学习和将从事的技术工作打下坚实的基础。
生产实习是与课堂教学完全不同的教学方法，在教学计划中，生产实习是课堂教学的补充，生产实习区别于课堂教学。课堂教学中，教师讲授，学生领会，而生产实习则是在教师指导下由学生自己向生产向实际学习。通过现场的讲授、参观、座谈、讨论、分析、作业、考核等多种形式，一方面来巩固在书本上学到的理论知识，另一方面，可获得在书本上不易了解和不易学到的生产现场的实际知识，使我们在实践中得到提高和锻炼。最重要的是使我们对自己的不足有了了解，使我们在大四的学习中有针对性的把握自己的努力方向。
2[选取日期]

第二章 实习单位简介
第二章 实习单位简介
2.1 实习单位的基本情况
2.1.1基本情况
昆明电器科学研究所成立于1961年，是原机械工业部直属的多专业、综合性电工科研院所，全国电工产品高原环境技术研究归口单位。1999年转制为科技型企业，2000年完成企业法人登记，并通过ISO9001国际质量管理体系认证。 我所占地17617平方米，科研生产用建筑面积9416平方米。经营性固定资产1950万元。近年新建标准厂房2500平方米，添置了先进的制造和试验设备。建成了年生产能力达8000万元的生产基地。为进一步开发高新技术产品，推进科研成果产业化，打下了坚实的物质基础。 人力资源是本所最宝贵的资源。也是最大的资源。在国家各部委、云南省、昆明市政府的大力关怀和支持下，经过40年余年的建设，研究所拥有一个创业、创新意识强的领导集体和一支优秀的科研生产技术队伍。在168名在职职工中，专业技术人员占70 %，其中高级职称29人，教授级高工2人。新培养硕士研究生8人，省技术创新人才2名。多年来承担了大量的国家、省、市科技攻关项目和研究课题；拟定、编制了数十个电工产品高原环境技术指导性文件和国家、行业标准；相继开发出数十种具有国内先进水平的自动控制设备及高原型高、低压成套开关设备，并取得两项专利。完成国家和省部级各类科技项目400余项，获得国家和省部级奖40余项。在国内外各种刊物上发表论文50余篇，在各类协会、学会交流论文、学术报告30余篇，有10余篇论文获国家级或省市级优秀论文奖。
昆明兴三方电器科技有限公司是昆明电器科学研究所为适应科技体制改革和市场竞争需要而组建的有限公司，其股东由昆明电器科学研究所和全体员工组成。公司位于昆明市龙泉路上马村，地理条件独厚，环境优越，交通便利。
公司是专业从事高低压电器成套设备、机电产品、电子产品、仪器仪表的设计、制造、销售及自动控制系统与信息系统集成的高科技企业，并通过ISO9001：2000质量管理体系认证，全部产品通过国家 “3C”认证。公司现有员工120余人，其中具有中高级职称人员40余人。公司下设综合管理部、技术部、生产部、财务部、物资部、市场营销部等职能部门。
公司以“为客户创造价值，为股东创造收益，为员工创造未来，为社会创造财富”为理念。自2004年成立以来，稳健、快速的发展，为水泥、钢铁、化工、制糖、煤炭、电力等行业提供了上万套优质产品，受到了用户的普遍赞誉。
昆明兴三方电器科技有限公司的每一位职工将竭尽所能，以优质的产品、优质的服务为广大用户做最好的服务。

图2-1 昆明兴三方电器科技有限公司组织机构

图2-2 生产项目运作流程图

2.1.2 科技创新与研发能力　　
我所将信息化、自动化技术和高原电工环境技术研究作为专业发展方向，多年来跟踪国际先进的信息化技术、工业自动化技术和高原电工环境技术发展，并将其应用到产品开发中。积极争取国家科技部和省科技厅科技开发专项资金的支持，加大技术创新的投入力度，提高研究所的创新能力，增强核心竞争力。2000年以来，我所承担了“配电网络自动化系统技术集成及开发”、“智能化低压配电系统研制开发”、“海拔4000米高原型40.5kV高压开关设备开发”、“制糖生产过程集成控制系统研究开发”、“中小型水电站计算机监控系统开发及产业化”等多项国家和省部级科技攻关项目，研制开发了PLC、DCS、FCS等一系列、上百套具有国内先进水平的工业过程自动控制系统和管理信息系统，广泛应用于冶金、机械、化工、轻工、煤炭、电力、建材、烟草、医药、交通、环保等行业。其中水泥生产过程DCS自动控制系统，2002年在四营水泥厂投用后，又在开远水泥股份有限公司日产2000吨熟料生产线上得到应用，获得2004年度云南省科技进步三等奖。在蒙自污水处理厂、贵州盘江煤电集团等许多企业也有我所开发的工业自动控制系统正在运行。业绩表明，我所已成为云南省自动控制技术领域内最具实力的研发和系统集成单位之一。在电力自动化领域, 开发出了智能型高频直流电源、配电网络自动化系统、中小水电站计算机监控保护系统、变电站综合自动化系统和环网柜等产品，在文山电力股份公司等全省电力企业中得到广泛使用。 我所从事高原环境技术研究40多年，先后承担了多项国家和行业的高原环境技术基础研究和高原电工产品研发项目，这些项目的实施为青藏铁路、西电东送等国家西部大开发重大建设工程提供了可靠的电器设备和强有力的技术支持。仅2000年以来，我所承担了国家铁道部、青海电力公司、西藏电力公司和国内外企业委托的各类研究试验项目数千项，协助企业解决了一系列高原型电工产品的技术问题。其中我所参与完成的科技部“高原特殊（极端）环境条件物质标准”研究项目荣获2005年度中国机械工业科学技术二等奖。2004年，国家发展和改革委员会批准我所作为秘书处挂靠单位成立“机械工业高原电工产品环境技术标准化技术委员会”。目前，标委会和秘书处已正常运转。
2.1.3 科技成果产业化
在深化科技体制改革的过程中，我所结合市场需要，积极推进科技成果产业化，开发出了一系列高科技电工产品，使我所的研发和生产工作步入良性发展的轨道。如10kV高原型中置式高压开关设备KYN28产品，已成为我所现在的支柱产品，年产值1300余万元。为机床行业配套的数控产品，年产值达1000余万元；智能化无触点行车电器控制设备已达到一年签订10套的规模，每年实现产值120万元；电力自动化产品也从无到有增长迅速，2005年产值达到600余万元。成为我所成长性最好的高新技术产品之一。
2.1.4 研发条件与基础能力建设明显增强
我所具备较强的检测、试验手段，拥有国内一流的超大型高海拔模拟试验室、精密级噪声试验室、三防试验室、电晕试验室和三个高海拔暴露试验场。上世纪80年代成立的云南省电器产品质量监督检验站是云南省质量技术监督局授权的法定质检机构，2003年中国机械工业联合会授权并经国家认监委批准为“中国机械工业高原电器产品质量监督检验中心”。随着我所检测设备的添置和检测手段的不断更新，检验、试验范围已基本覆盖了110kV及以下的各类高低压电器产品。 2005年我所获得云南省科技厅、财政厅资助建设“电工产品高原环境技术研发平台”，其目标是建设国际一流的电工产品高原环境技术实验室，同时建成高原电工产品开发、服务平台。实验室的分断容量将达到440V、100kA，完全满足低压成套开关设备型式试验和“3C”认证实验室的要求，这将大大提升云南省电工装备制造业的自主创新能力，更好地适应西部大开发的需要，为西部大开发提供强有力的技术支持。 在自动化技术方面，投资近80万元，购置了西门子、施耐德、GE、ABB、三菱等国际知名公司最具代表性的技术和产品，组建了基于现场总线技术的自动化仿真试验室。极大地改善我所自动化技术产品的研发条件。 “十一五”期间，我所将继续推进科技体制改革，进一步加大科技开发投入力度，大力推进科技进步和技术创新，健全技术研究和开发体系，开发具有自主知识产权的核心技术，着力提高自主创新能力，更好地满足顾客对高新技术产品和高原特色产品的需求。将昆明电器科学研究所建设成国内先进的信息化、自动化技术研发中心和高原电工产品开发、试验、产业化基地，加强对中小企业、民营企业的技术支撑与技术服务力度，为云南省新型工业化发展做出更大的贡献。
2.2 实习单位的主要生产工艺流程
机加工车间：根据生产要求生产控制电柜
自动化车间 ：用做好的控制电柜进行自动化设备的安装
低压车间 ：用做好的控制电柜进行低压控制设备的安装
高压车间：用做好的控制电柜进行高压控制设备的安装

33[选取日期]

第三章实习内容
第三章 实习内容
3.1电器元件介绍
1、断路器
断路器的作用：低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。
用于电动机和其他用电设备的电路中，在正常情况下，它可以分断和接通工作电流；当电路发生过载、短路、失压等故障时，它能自动切断故障电路，有效地保护串接于它后面的电器设备；还可用于不频繁地接通、分断负荷的电路，控制电动机的运行和停止。

图3-1 断路器图
2. 接触器
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触器。

图3-2 接触器图

3、热继电器
继电器的作用:热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对连续运转的电动机进行过载及断相保护，以防电动机过热而烧毁。

图3-3热继电器图

4、继电器
继电器是一种利用电流、电压、时间、温度等信号的变化来接通或断开所控制的电路，以实现自动控制或完成保护任务的自动电器。

图3-4 继电器图
5、按钮

图3-5 按钮图
6、指示灯
红绿指示灯的作用有三：
一是指示电气设备的运行与停止状态；
二是监视控制电路的电源是否正常；
三是利用红灯监视跳闸回路是否正常，用绿灯监视合闸回路是否正常。

图3-6 指示灯图

7、转换开关

图3-7 转换开关图
3.2 实习单位的主要自动化生产流程
3.2.1 机加工车间
根据所需产品要求柜子尺寸，用剪板机将钣金加工成我们所需要的尺寸；接下来通过数控冲床进行打孔，进过技术人员对所需部件进行制图编程，数控冲床由计算机控制工件断续推进，工件停止时控制冲头做一次往复行程至上止点，再控制工件推进一步，步骤连续循环，并可根据需要调整级进速度等。打完孔之后就通过数控折弯机对部件进行折弯，设定折弯程序，折弯机自行计算调整压力大小的对部件进行折弯。折弯结束之后就是安装了，同人手动最加工好的材料进行组装，组装结束后机加工的工作也就结束了。
3.2.2 低压车间
引进低压设备，用做好的控制电柜进行低压控制设备的安装。
3.2.3 高压车间
引进高压设备，用做好的控制电柜进行低压控制设备的安装。
3.2.4 自动化车间
引进自动化设备，用做好的控制电柜进行自动化设备的安装。
3.3柜子类型及作用
3.3.1低压车间的柜子
进线柜、出线柜、馈电线柜、变频柜、软启动柜。

图3-8 进线柜、出线柜、馈电线柜、变频柜、软启动柜组图

1.进线柜：进线柜，就是从外部引进电源的开关柜。一般是从供电网络引入10kV电源，10kV电源经过开关柜将电能送到10kV母线，这个开关柜就是进线柜。

2.出线柜:就是从母线分配电能的开关柜。
从10kV母线经开关柜送至电力变压器，这个开关柜就是10kV的出线柜之一。在变压器低压侧安装出口开关柜，将电能经此开关柜送至低压母线，再在低压侧安装若干台低压开关柜，将电能送到各用电处。这些低压开关柜都是出线柜。
如果从就近引入低压系统，则进线接入的低压开关柜同样是进线柜，只是低压而已。从低压母线引出的开关柜，同样是出线柜。
3.馈电线柜：电源端向负载供电。
4.变频柜：变频柜就是装有变频器的电气控制柜。其作用是：1）对电动机进行运行控制；2）对电动机进行变频供电，使电动机改变转速。
5.软启动柜：软启 顾名思义 柔软的启动 意思就是 减压 降流 启动。用软启动器 考虑一般的电机比较大 起动电流过高 所以采用软启动。
3.3.2 高压车间的柜子
1.高原型户内金属铠甲抽出式开关设备（中置柜）

图3-9 高原型户内金属铠甲抽出式开关设备（中置柜）
主要用于发电厂送电，电力系统和工矿企业变电所配电、受电，还可用于频繁启动的高压电动机等。
2.ZPJI-12 系列高原紧凑型智能高压开关设备
一种结构紧凑、智能配电及小型化的真空开关设备，可广泛运用于供电开关站、工矿企业几民用电缆环网及末端供电，作为电能的控制分配及保护装置。特别适用于拥有小型变电站或开闭所、工矿企业、城市居民区、大型购物中心、体育馆、学校、公园、机场、铁路、隧道、高层建筑等用户。

图3-10 ZPJI-12 系列高原紧凑型智能高压开关设备图
3.3.3 自动化车间的柜子
1. 变电站综合自动化系统
集变电站微机保护、测量装置、小电流接地选线装置、微机五防装置、智能操作屏、智能直流电源屏、所用电源屏和机电一体化电度表屏于一体的新一代变电站系统。适用于电压等级为110Kv及以下的变电站和开闭所，实现无人值班、少人值守、减员增效和提高变电站运行效率的目标。

图3-11 变电站综合自动化系统组图

2.WPJS型智能化无触点车控装置：
综合利用当今国内外新进的半导体器件，并结合可编程控制器，开发的一种具有继电器特性，及触发、控制、保护于一体的低压无触点开关电气控制设备。该装置能快速、可靠、频繁的分合交流电流，适用于化工、煤矿等行业中，需防爆、防尘、防潮、防腐蚀等特殊环境下，也适用于电机频繁启动控制系统、恒温控制系统、数控系统等条件下。

图3-12 WPJS型智能化无触点车控装置图
3.4 本人参与的具体工作
6月25日，再低压车间，我主要做的就是在车间主任的指导下学习CAD制图，图示如下：

图3-13 实物三视图1

图3-14 实物三视图2

图3-15 装配图1

图3-16 装配图2

6月26、27、28都只是参观性质
6月26日，我们一起和师傅学看图接线

图3-17 实际动手接线图
3.5 对现有设备和系统的改进构想
我们去实习的厂子没有多少大型机器，所用的数控冲床、数控折弯机都还是比较新进的，要说到改进的话就是厂子里面机加工车间的剪板机、铣床、卧轴矩台平面磨床、立式钻床、80吨开式双柱可倾压力机等机器看着有些老化，而且都不是数控的，如果换一批新进的数控设备可能效果会好一些。其他车间没有用到什么大型设备，多数是要通过人工加工来完成工作的，所以我个人觉得在设备方面没什么好改进的了。
厂子里面装配所用到的变频器、断路器、软启动器、接触器、热继电器、指示灯、按钮、转换开关等器件大部分都是买西门子、施耐德等大公司的，厂子里面就是进行一下装配，所以我觉得厂子里面的科技创新还有待提高。

第四章 实习总结体会
第四章 实习总结和体会
转眼间，五天的生产实习在愉快的心情中结束了，大三也即将结束了，毕业的警钟隐隐的在我的脑海中长鸣，回荡，绵绵长长，萦绕着挥之不去。将所学的知识运用在实际生产过程中这是这次我们实习的目的，经过三年的积淀我认为我们已经羽翼丰满，足以干出一些事情，但是现实给了我当头棒喝。通过此次实习我经历了很多，学到了很多，同样也领悟了很多。在昆明兴三方科技有限公司实习的这段时间，我发现了许多自己缺少的东西。实习中的酸甜苦辣，让我在社会中学到了很多学习期间无法了解的社会经验，这对我来说是最宝贵的东西，同时也让我知道了自己的不足，让我更明确地看清楚自己的目标，我不在彷徨着未来怎么样，实习给了我们一个平台与外界事物接触，不至于使我们只会读死书，死读书。实习对我们了解社会、接触生产实际、加强劳动观念、培养动手能力和理论与实践相结合的能力等方面都是非常重要的。通过此次实习，我得到了许多东西将会使我在以后的人生道路中受益匪浅。
这次实习让我清楚的知道了理想和现实的差距。也让我明白了很多东西，自己也有了不一样的心态，有人说心态决定一切，我认为很对，下面是我再生产实习中的一些收获：
一：加强理论知识的学习
现代社会进步的速度是非常之快的，世界就是这样，总是有新事物代替旧事物，我们自己专业的知识也是随着时代的进步而更新换代，所以我们不能只满足于课本知识的学习，课本知识一般知识带你入门，往往与本专业实际水平相差甚远，如果自己不加强对新技术的学习，那么等我步入社会就会发现我们其实就是一张白纸，好多东西都得自己慢慢的去摸索，去探求，如果是这样的话，我们就落后于那些有先见之明的人，结果怎么样可想而知了，理论知识强了，虽然我们实际操作还是差得很远，但是我们的学习速度将毋庸置疑的快，只有这样我们才能顺势而起，学习是汲取新信息，获得事业进步的动力，作为一名大学生我们更应该把学习作为保持工作积极性的重要途径，走上工作岗位后，结合工作实际，不断学习理论，、业务知识和社会知识，用先进的理论武装头脑，用精良的业务知识提升能力，以广博的社会知识拓展视野。
二：找准自己的位置，进行角色的转换
纸上得来终觉浅，绝知此事要躬行。实践是检验理论的平台，只有将理论付诸于实践中才能实现理论的自身价值，也只有将理论付诸于实践才能使理论得以检验，同样，一个人的自身价值也是通过实践活动来实现的，也只有通过实践才能锻炼一个人的品质，彰显人的意志。必须在实际工作和生活中潜心体会，并自觉的进行这种角色的转换。我们必须清楚自己的位置，作为大三的学生，马上就面临着就业，我们现在不可以只是把自己看成一个学生，我们必须为自己以后的就业做好充分准备，我们马上就要从学生转变为社会中的一员，如果这点觉悟都没有的话我们将会在步入社会时处处碰壁，撞得头破血流。我们必须清楚的知道职工和学生之间的距离，并努力缩小这两者之间的差距，这样我们才能更好地融入复杂的社会，早起的鸟儿有虫吃，这一点也没有错，我们面临的就业压力是巨大的，所以我们必须找准自己的位置，进行角色的转换。
三：以积极的态度主动去干好工作
在本次生产实习中，有的同学积极主动的去学习，但是有的同学就怕自己多学一点东西而整天就是无精打采的，用现在年轻人喜欢说的一句话就是他们只想打打酱油，回来写报告的时候就看得出来，认真学习、敢于提问的同学写起报告来时得心印手，但是后者则是摸头不着脑，根本就无从下手。实习，是开端也是也是结束，展现在自己面前的是一片任自己驰骋的沃土，也分明感受到了沉甸甸的责任，在今后的工作和生活中，我将继续学习，深入实践，不断提升自我，努力创造业绩，继续创造更多的价值。
四：不要盲目的去实习
以前也到过不少地方打工，也算是一种实习吧，但是总觉得好多工作其实就是浪费时间，没有多大收获，比如说到超市打工，一整天的站在超市里面，根本没有学到什么东西，到最后就是得到了那么一点点微薄的工资，经过这次实习是我感受到了自己到底喜欢什么，自己到底要干些什么，并以此为努力地目标，多往这个方向靠拢，使自己在这个领域有那么一点点进步，质变引起量变，这样才会有提高。

参考文献
参考文献
[1]黄宋魏 邹金慧.电气控制与PLC运用技术.北京：电 子工业出版社，2010.
[2]李发海 王 岩.电机与拖动基础（第三版）.北京：清华大学出版社，2005.
[3]余建明 同向前 苏文成.供电技术（第四版）.北京：机械工艺出版社，2010.
[4]星期三讲课时的PPT
[5]昆明电器科学研究所网站，网址

附录 实习日志
附录 实习日志
6月25日
今天是第一天来到昆明电器科学研究所， 心里面是说不出的兴奋和激动，早早的就到老师指定的集合地点集中，由于是第一次到厂里面，所以几天是老师亲自带队，我们做了十多分钟的公交车又不行了几分钟就到了我们得实习地点昆明电器科学研究所。今天的主要任务学习是到机加工车间进行学习。我们的车间主任带我们进行了初步的了解，我们就自己看了，通过今天一整天的努力学习我对机加工有了一个比较全面的了解，机加工车间拥有的主要机器有剪板机、铣床、卧轴矩台平面磨床、立式钻床、数控冲床、数控折弯机。其中数控冲床和数控折弯机更是令我心生好奇，两种机器如下图：

图5-1 数控冲床图

图5-2 数控折弯机
进入车间可看见墙面上贴着好多标语，如“多看一眼，安全保险;多想一步，少出事故。”，“技术不过硬，安全无保证；事故不难防，重在守规章。”，“安全与利益同行，事故与亏损同在”，“坚持技术创新，科学管理;确保质量第一，用户满意。”。车间的各种东西的摆放都十分有规律可寻，让我感受到了车间工人师傅对工作的严谨性 。

6月26日
今天我们自己到厂子里面，早上我们在学校门口集合，我清点好人数之后我们进一起前往实习单位。今天我们的到的是低压车间，早上由于材料不到位，车间里面没有生产任务，车间主任给了我们一些图纸，我们得主要任务就是看着图纸对实际的元件进行认识。低压车间主要是生产低压控制柜，柜子主要有进线柜、馈线柜、变频柜、软起柜、AP双电源进线柜、站用变低压柜15P 低压抽出式开关柜、站用变低压柜16P 低压抽出式开关柜、配电箱|EAD|、lp低压配电室总柜。通过今天一天的学习我对大部分柜子里面的元件有了一定认识，它们的工作流程也比较清楚。在低压车间比较吸引人的应该是软起柜和变频柜了，它们的图示如下：

软启动器

图5-3 变频柜图

图5-4 软启动器图
因为比较感兴趣，我们下午一直在看变频器和软启动的说明书，是我受益匪浅。
6月27日
今天我们是在会议室里面听单位领导给我们教课，“无论什么控制都要回归元件”领导给我们说了这么一句话，是我对以前的观点产生新的理解，总的来说就是基础很重要，对于控制而言元件就是基础，所以元件很重要。下午我们到低压车间，由我们的师兄为我们演示了变频器的工作过程和软启动的工作过程。

图5-5 观看师兄演示变频启动图
6月28日
今天我到高压车间学习，高压车间中，控制柜中的器件比起低压车间的相对比较少，也比较好理解，柜中主要有插头、电流互感器、避雷器、带电显示传感器、灵虚电流互感器等，到高压车间从师父口中知道了电柜外壳面板布置图中红色代表10千伏，蓝色代表6千伏、橘色代表35千伏，清楚了ABC分别用黄绿红三色来代表。
我看到了现场的好多主接线图。如图十四及图十五所示：变电所的电气主接线是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以一定次序相连接的接受和分配电能的电路。主接线的要求有:
1、安全性，必须保证在任何可能的运行方式及检修状态下运行人员及设备的安全；2、可靠性，能满足各级用电负荷供电可靠性要求；3、灵活性，主接线应在安全、可靠的前提下，力求接线简单运行灵活，应能适应各种可能的运行方式的要求；4、经济性，在满足以上要求的条件下，力求达到最少的一次投资与最低的年运行费用最低。母线（bus）实质上是主接线电路中接受和分配电能的一个电气联结点，形式上它将一个电气联结点延展成一条线，以便于多个进出线回路的联结。有汇流母线的主接线是我国目前广泛采用的接线形式，按母线设置组数的不同，又可分为单母线接线和双母线接线两大类。
1．单母线接线：常用的单母线接线方式有单母线制和单母线分段制。单母线制形式是有汇流母线的主接线中结构最为简单的一类。在这种接线中所有电源和引出线回路都连接于同一母线上。单母线制的可靠性和灵活性都较低，母线或连接于母线上的任一隔离开关发生故障或检修时，都将影响全部负荷的用电。为了提高单母线接线的供电可靠性和灵活性，可采用断路器分段的单母线接线。
2.双母线接线：对于特别重要的负荷，当采用单母线分段接线，可靠性不能满足要求时，可考虑采用双母线接线。

图5-6 主接线图一

图5-7 主接线图二

6月29日
今天我们去的是自动化车间，但是由于车间工作比较繁忙，而且车间比较小，工人师傅们在用行车吊控制柜，所以我们就只能看看图纸，对自动化车间还是比较莫生。今天也是我们最开心的一天，因为我们今天到高压车间帮助工人师傅接机旁控制柜的线，在技术人员的指导下，我们知道了怎么看图，怎么接线，这也是一个不小的收获吧。下面是我们接线时的图片：

图5-9 在师父的指导下我们很努力

五天的实习就在今天非常愉快的心情中结束了，虽然实习比我们所预想的要差上一些，但是我们也着实学到了好多东西，明确了我们得奋斗方向。
