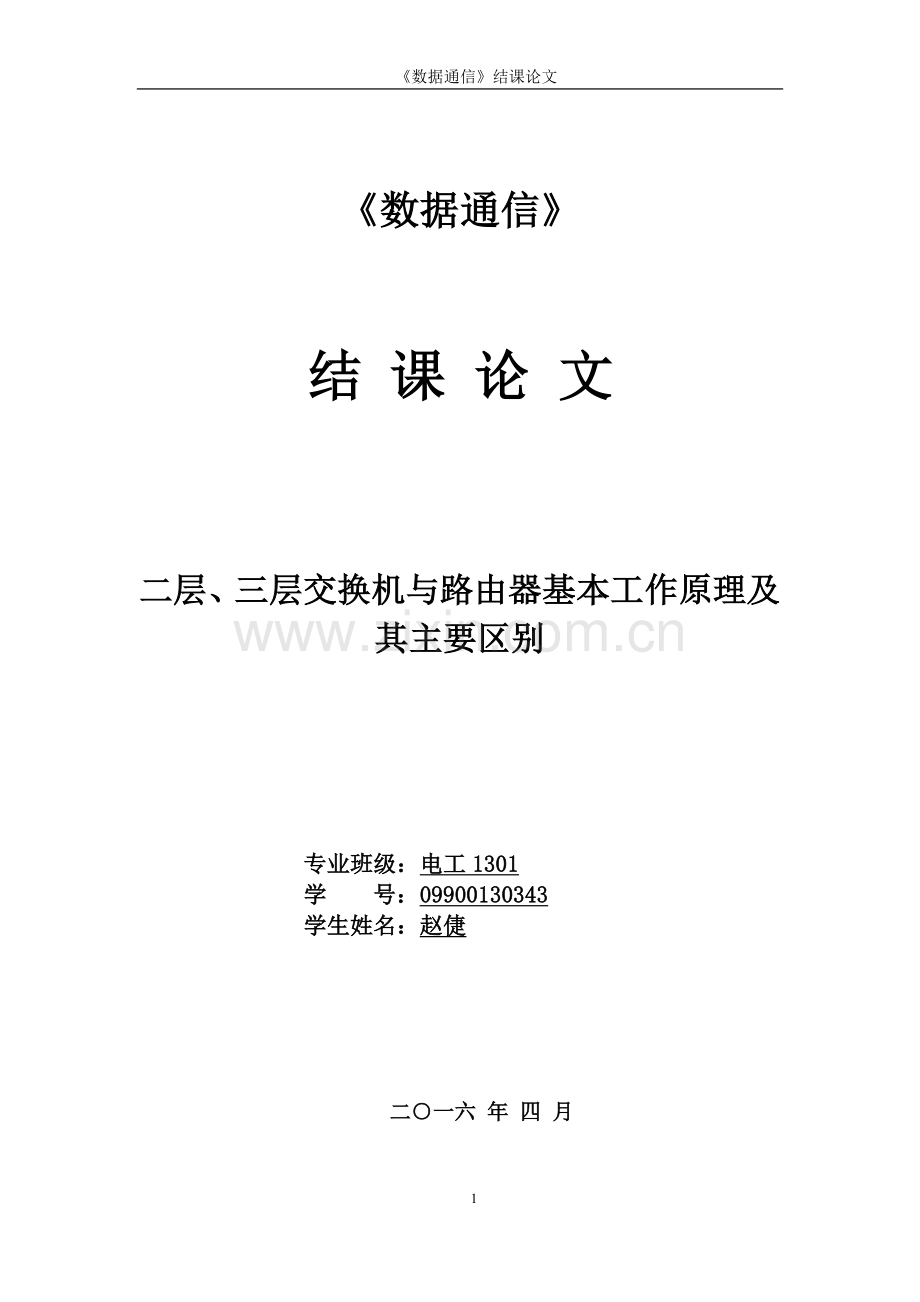

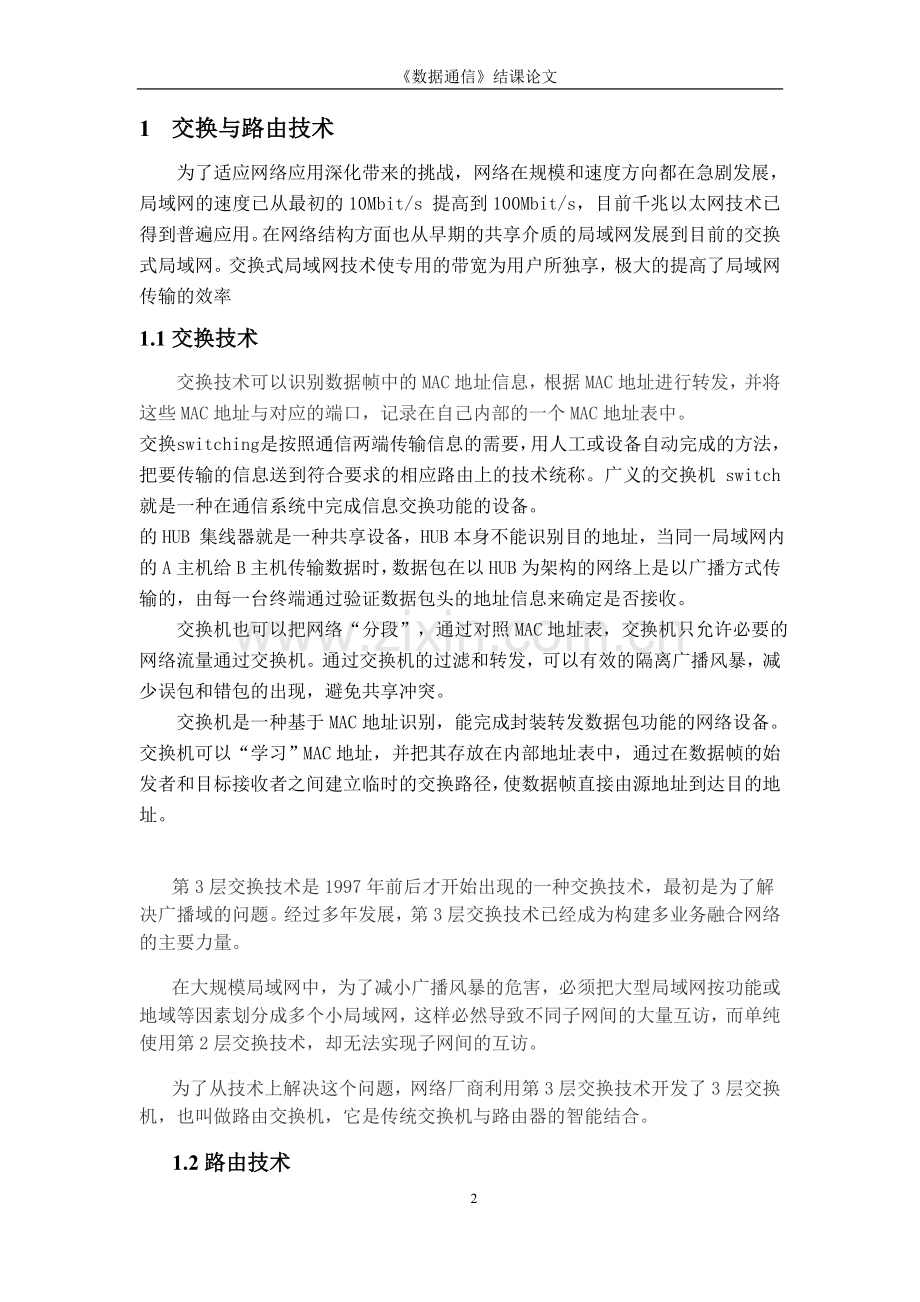

数据通信结课论文数据通信结 课 论 文二层、三层交换机与路由器基本工作原理及其主要区别专业班级：电工1301学 号：09900130343学生姓名：赵倢二一六 年 四 月1 交换与路由技术为了适应网络应用深化带来的挑战，网络在规模和速度方向都在急剧发展，局域网的速度已从最初的10Mbit/s 提高到100Mbit/s，目前千兆以太网技术已得到普遍应用。在网络结构方面也从早期的共享介质的局域网发展到目前的交换式局域网。交换式局域网技术使专用的带宽为用户所独享，极大的提高了局域网传输的效率1.1 交换技术交换技术可以识别数据帧中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口，记录在自己内部的一个MAC地址表中。交换 switching 是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。广义的交换机 switch 就是一种在通信系统中完成信息交换功能的设备。 的HUB 集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。 交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。 交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。 第3层交换技术是1997年前后才开始出现的一种交换技术，最初是为了解决广播域的问题。经过多年发展，第3层交换技术已经成为构建多业务融合网络的主要力量。在大规模局域网中，为了减小广播风暴的危害，必须把大型局域网按功能或地域等因素划分成多个小局域网，这样必然导致不同子网间的大量互访，而单纯使用第2层交换技术，却无法实现子网间的互访。为了从技术上解决这个问题，网络厂商利用第3层交换技术开发了3层交换机，也叫做路由交换机，它是传统交换机与路由器的智能结合。1.2 路由技术路由技术主要是指路由选择算法。因特网的路由选择协议的特点及分类。其中，路由选择算法可以分为静态路由选择算法和动态路由算法。路由选择的特点是:属于自适应的选择协议(即动态的);是分布式路由选择协议;采用分层次的路由选择协议，即分自制系统内部和自治系统外部路由选择协议。因特网的路由选择协议划分为两大类:内部网关协议 (IGP,具体的协议有RIP和OSPF等)和外部网关协议 (EGP,目前使用最多的是BGP)。路由技术是由两项最基本的活动组成，即决定最优路径和传输数据包。其中，数据包的传输相对较为简单和直接，而路由的确定则更加复杂一些。路由算法 在路由表中写入各种不同的信息，路由器会根据数据包所要到达的目的地选择最佳路径把数据包发送到可以到达该目的地的下一台路由器处。当下一台路由器接收到 该数据包时，也会查看其目标地址，并使用合适的路径继续传送给后面的路由器。依次类推，直到数据包到达最终目的地。 2 二层交换机、三层交换机与路由器2.1 二层交换机二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己机器是连在哪个端口上； （2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口； （3）如表中有与这目的内部的一个地址表中. 具体如下： （1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的MAC地址对应的端口，把数据包直接复制到这端口上. 2.2 三层交换机三层交换技术就是将路由技术与交换技术合二为一的技术。在对第一个数据流进行路由后，它将会产生一个MAC地址与IP地址的映射表，当同样的数据流再次通过时，将根据此表直接从二层通过而不是再次路由，从而消除了路由器进行路由选择而造成网络的延迟，提高了数据包转发的效率. 2.3 路由器路由器工作于OSI七层协议中的第三层，其主要任务是接收来自一个网络接口的数据包，根据其中所含的目的地址，决定转发到下一个目的地址。因此，路由器首先得在转发路由表中查找它的目的地址，若找到了目的地址，就在数据包的帧格前添加下一个MAC地址，同时IP数据包头的TTL（Time To Live）域也开始减数，并重新计算校验和。当数据包被送到输出端口时，它需要按顺序等待，以便被传送到输出链路上。 路由器在工作时能够按照某种路由通信协议查找设备中的路由表。如果到某一特定节点有一条以上的路径，则基本预先确定的路由准则是选择最优（或最经济）的传输路径。由于各种网络段和其相互连接情况可能会因环境变化而变化，因此路由情况的信息一般也按所使用的路由信息协议的规定而定时更新。 3 二层交换机、三层交换机与路由器主要区别3.1 三层交换机与二层交换机区别三层交换机使用了三层交换技术 三层交换技术就是：二层交换技术三层转发技术。它解决了局域网中网段划分之后，网段中子网必须依赖路由器进行管理的局面，解决了传统路由器低速、复杂所造成的网络瓶颈问题。由于仅仅在路由过程中才需要三层处理，绝大部分数据都通过二层交换转发，因此三层交换机的速度很快，接近二层交换机的速度，同时比相同路由器的价格低很多 3.2 二层交换机与路由器区别传统交换机从网桥发展而来，属于OSI第二层即数据链路层设备。它根据MAC地址寻址，通过站表选择路由，站表的建立和维护由交换机自动进行。路由器属于OSI第三层即网络层设备，它根据IP地址进行寻址，通过路由表路由协议产生。交换机最大的好处是快速，由于交换机只须识别帧中MAC地址，直接根据MAC地址产生选择转发端口算法简单，便于ASIC实现，因此转发速度极高。但交换机的工作机制也带来一些问题。 1.回路：根据交换机地址学习和站表建立算法，交换机之间不允许存在回路。一旦存在回路，必须启动生成树算法，阻塞掉产生回路的端口。而路由器的路由协议没有这个问题，路由器之间可以有多条通路来平衡负载，提高可靠性。 2.负载集中：交换机之间只能有一条通路，使得信息集中在一条通信链路上，不能进行动态分配，以平衡负载。而路由器的路由协议算法可以避免这一点，OSPF路由协议算法不但能产生多条路由，而且能为不同的网络应用选择各自不同的最佳路由。 3.广播控制：交换机只能缩小冲突域，而不能缩小广播域。整个交换式网络就是一个大的广播域，广播报文散到整个交换式网络。而路由器可以隔离广播域，广播报文不能通过路由器继续进行广播。 4.子网划分：交换机只能识别MAC地址。MAC地址是物理地址，而且采用平坦的地址结构，因此不能根据MAC地址来划分子网。而路由器识别IP地址，IP地址由网络管理员分配，是逻辑地址且IP地址具有层次结构，被划分成网络号和主机号，可以非常方便地用于划分子网，路由器的主要功能就是用于连接不同的网络。 5.保密问题：虽说交换机也可以根据帧的源MAC地址、目的MAC地址和其他帧中内容对帧实施过滤，但路由器根据报文的源IP地址、目的IP地址、TCP端口地址等内容对报文实施过滤，更加直观方便。 6.介质相关：交换机作为桥接设备也能完成不同链路层和物理层之间的转换，但这种转换过程比较复杂，不适合ASIC实现，势必降低交换机的转发速度。交换机和路由器是性能和功能的矛盾体，交换机交换速度快，但控制功能弱，路由器控制性能强，但报文转发速度慢。解决这个矛盾的最新技术是三层交换，既有交换机线速转发报文能力，又有路由器良好的控制功能。 3.3 三层交换机与路由器的区别在第三层交换技术出现之前，几乎没有必要将路由功能器件和路由器区别开来，他们完全是相同的：提供路由功能正在路由器的工作，然而，现在第三层交换机完全能够执行传统路由器的大多数功能。作为网络互连的设备，第三层交换机具有以下特征： 1.转发基于第三层地址的业务流； 2.完全交换功能； 3.可以完成特殊服务，如报文过滤或认证； 4.执行或不执行路由处理。 第三层交换机与传统路由器相比有如下优点： 1.子网间传输带宽可任意分配：传统路由器每个接口连接一个子网，子网通过路由器进行传输的速率被接口的带宽所限制。而三层交换机则不同，它可以把多个端口定义成一个虚拟网，把多个端口组成的虚拟网作为虚拟网接口，该虚拟网内信息可通过组成虚拟网的端口送给三层交换机，由于端口数可任意指定，子网间传输带宽没有限制。 2.合理配置信息资源：由于访问子网内资源速率和访问全局网中资源速率没有区别，子网设置单独服务器的意义不大，通过在全局网中设置服务器群不仅节省费用，更可以合理配置信息资源。 3.降低成本：通常的网络设计用交换机构成子网，用路由器进行子网间互连。目前采用三层交换机进行网络设计，既可以进行任意虚拟子网划分，又可以通过交换机三层路由功能完成子网间通信，为此节省了价格昂贵的路由器。 4.交换机之间连接灵活：作为交换机，它们之间不允许存在回路，作为路由器，又可有多条通路来提高可靠性、平衡负载。三层交换机用生成树算法阻塞造成回路的端口，但进行路由选择时，依然把阻塞掉的通路作为可选路径参与路由选择4 三种技术对比二层交换机主要用在小型局域网中，机器数量在二、三十台以下，这样的网络环境下，广播包影响不大，二层交换机的快速交换功能、多个接入端口 和低廉价格为小型网络用户提供了很完善的解决方案。在这种小型网络中根本没必要引入路由功能从而增加管理的难度和费用，所以没有必要使用路由器，当然也没必要使用三层交换机。 三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，所以适用于大型局域网，为了减小广播风暴的危害，必须把大型局域网按功能或地域等 因素划他成一个一个的小局域网，也就是一个一个的小网段，这样必然导致不同网段这间存在大量的互访，单纯使用二层交换机没办法实现网间的互访而单纯使用路 由器，则由于端口数量有限，路由速度较慢，而限制了网络的规模和访问速度，所以这种环境下，由二层交换技术和路由技术有机结合而成的三层交换机就最为适合。 6
