IWE实习报告--TIG.doc

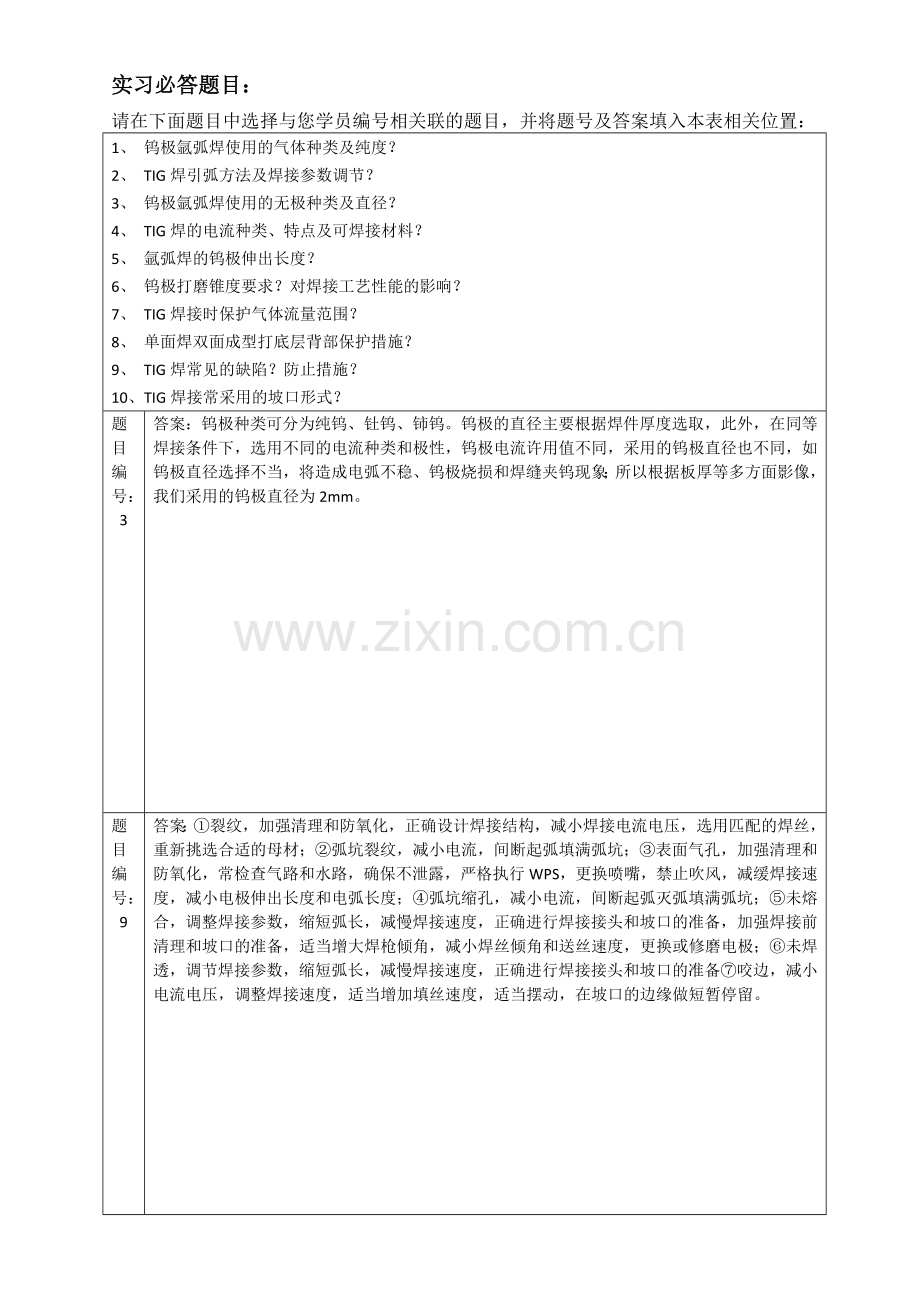

实习必答题目：
请在下面题目中选择与您学员编号相关联的题目，并将题号及答案填入本表相关位置：
1、 钨极氩弧焊使用的气体种类及纯度？
2、 TIG焊引弧方法及焊接参数调节？
3、 钨极氩弧焊使用的无极种类及直径？
4、 TIG焊的电流种类、特点及可焊接材料？
5、 氩弧焊的钨极伸出长度？
6、 钨极打磨锥度要求？对焊接工艺性能的影响？
7、 TIG焊接时保护气体流量范围？
8、 单面焊双面成型打底层背部保护措施？
9、 TIG焊常见的缺陷？防止措施？
10、TIG焊接常采用的坡口形式？
题目编号：
3
答案：钨极种类可分为纯钨、钍钨、铈钨。钨极的直径主要根据焊件厚度选取，此外，在同等焊接条件下，选用不同的电流种类和极性，钨极电流许用值不同，采用的钨极直径也不同，如钨极直径选择不当，将造成电弧不稳、钨极烧损和焊缝夹钨现象；所以根据板厚等多方面影像，我们采用的钨极直径为2mm。
题目编号：
9
答案：①裂纹，加强清理和防氧化，正确设计焊接结构，减小焊接电流电压，选用匹配的焊丝，重新挑选合适的母材；②弧坑裂纹，减小电流，间断起弧填满弧坑；③表面气孔，加强清理和防氧化，常检查气路和水路，确保不泄露，严格执行WPS，更换喷嘴，禁止吹风，减缓焊接速度，减小电极伸出长度和电弧长度；④弧坑缩孔，减小电流，间断起弧灭弧填满弧坑；⑤未熔合，调整焊接参数，缩短弧长，减慢焊接速度，正确进行焊接接头和坡口的准备，加强焊接前清理和坡口的准备，适当增大焊枪倾角，减小焊丝倾角和送丝速度，更换或修磨电极；⑥未焊透，调节焊接参数，缩短弧长，减慢焊接速度，正确进行焊接接头和坡口的准备⑦咬边，减小电流电压，调整焊接速度，适当增加填丝速度，适当摆动，在坡口的边缘做短暂停留。

表1-4

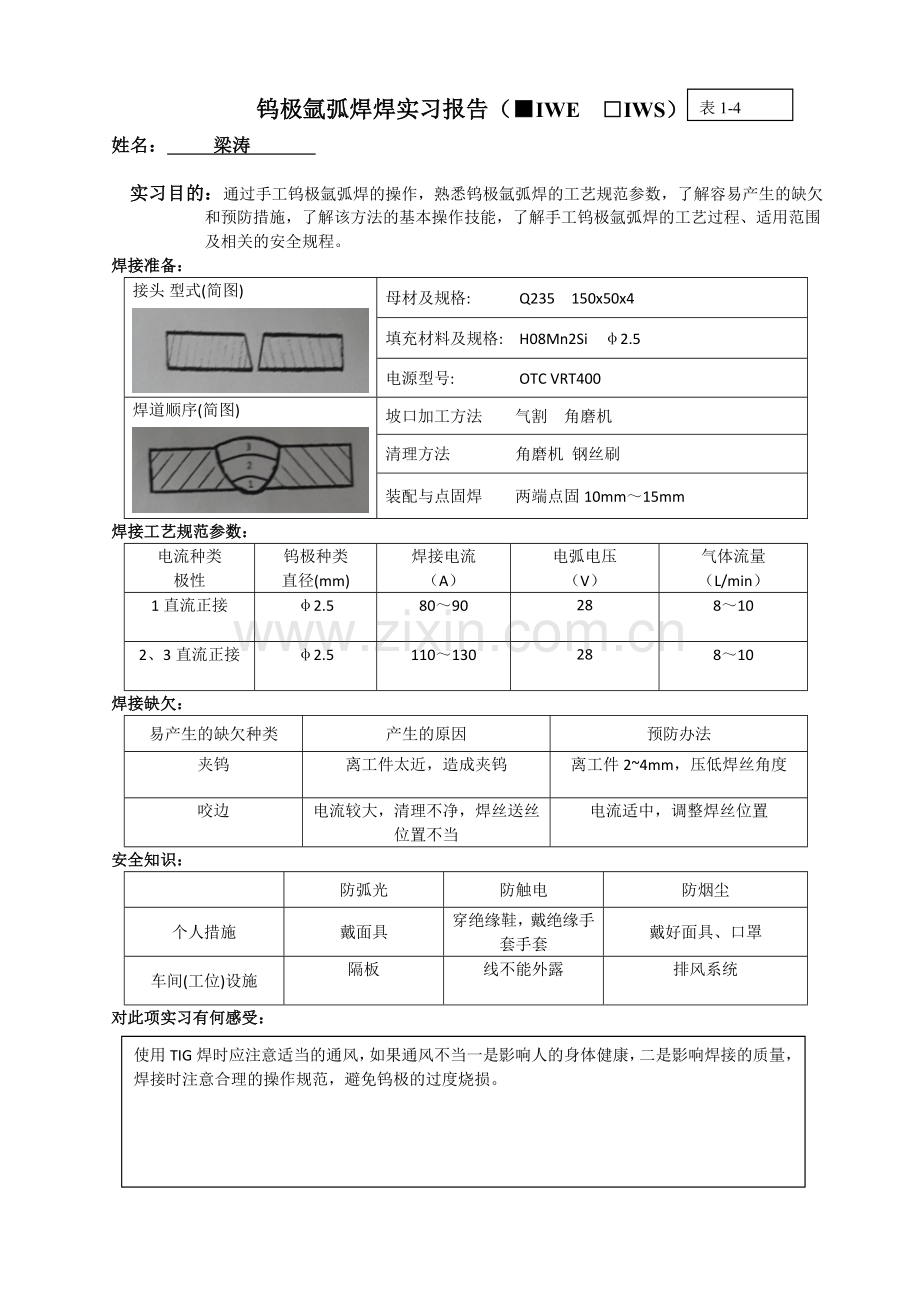

钨极氩弧焊焊实习报告（■IWE □IWS）
姓名： 梁涛

实习目的：通过手工钨极氩弧焊的操作，熟悉钨极氩弧焊的工艺规范参数，了解容易产生的缺欠和预防措施，了解该方法的基本操作技能，了解手工钨极氩弧焊的工艺过程、适用范围及相关的安全规程。
焊接准备：
接头 型式(简图)

母材及规格: Q235 150x50x4
填充材料及规格: H08Mn2Si φ2.5
电源型号: OTC VRT400
焊道顺序(简图)

坡口加工方法 气割 角磨机
清理方法 角磨机 钢丝刷
装配与点固焊 两端点固10mm～15mm
焊接工艺规范参数：
电流种类
极性
钨极种类
直径(mm)
焊接电流
（A）
电弧电压
（V）
气体流量
（L/min）
1直流正接
φ2.5
80～90
28
8～10
2、3直流正接
φ2.5
110～130
28
8～10
焊接缺欠：
易产生的缺欠种类
产生的原因
预防办法
夹钨
离工件太近，造成夹钨
离工件2~4mm，压低焊丝角度
咬边
电流较大，清理不净，焊丝送丝位置不当
电流适中，调整焊丝位置
安全知识：

防弧光
防触电
防烟尘
个人措施
戴面具
穿绝缘鞋，戴绝缘手套手套
戴好面具、口罩
车间(工位)设施
隔板
线不能外露
排风系统
使用TIG焊时应注意适当的通风，如果通风不当一是影响人的身体健康，二是影响焊接的质量，焊接时注意合理的操作规范，避免钨极的过度烧损。
对此项实习有何感受：
