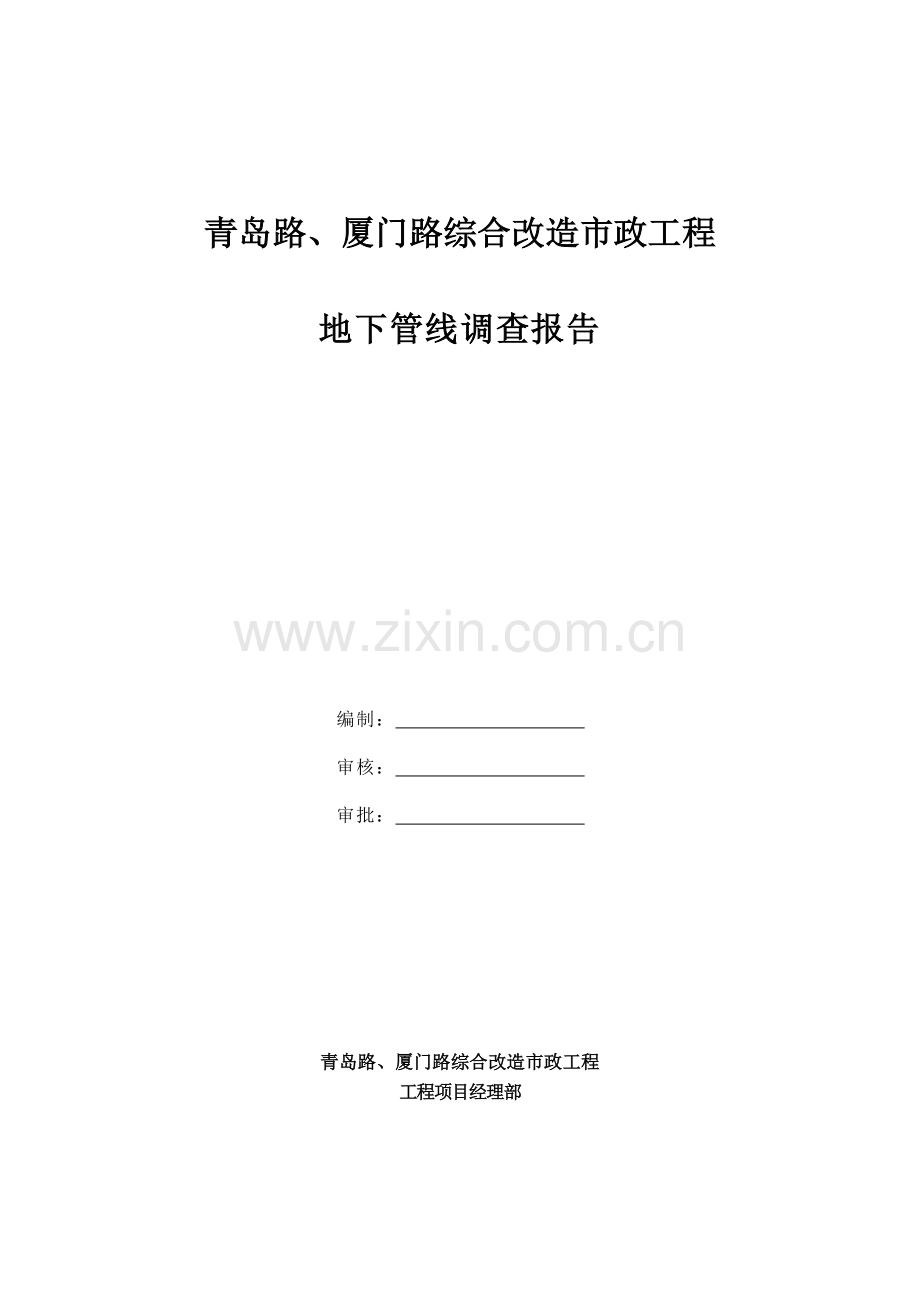

地下管线调查报告.docx

青岛路、厦门路综合改造市政工程

地下管线调查报告

编制：
审核：
审批：

青岛路、厦门路综合改造市政工程
工程项目经理部

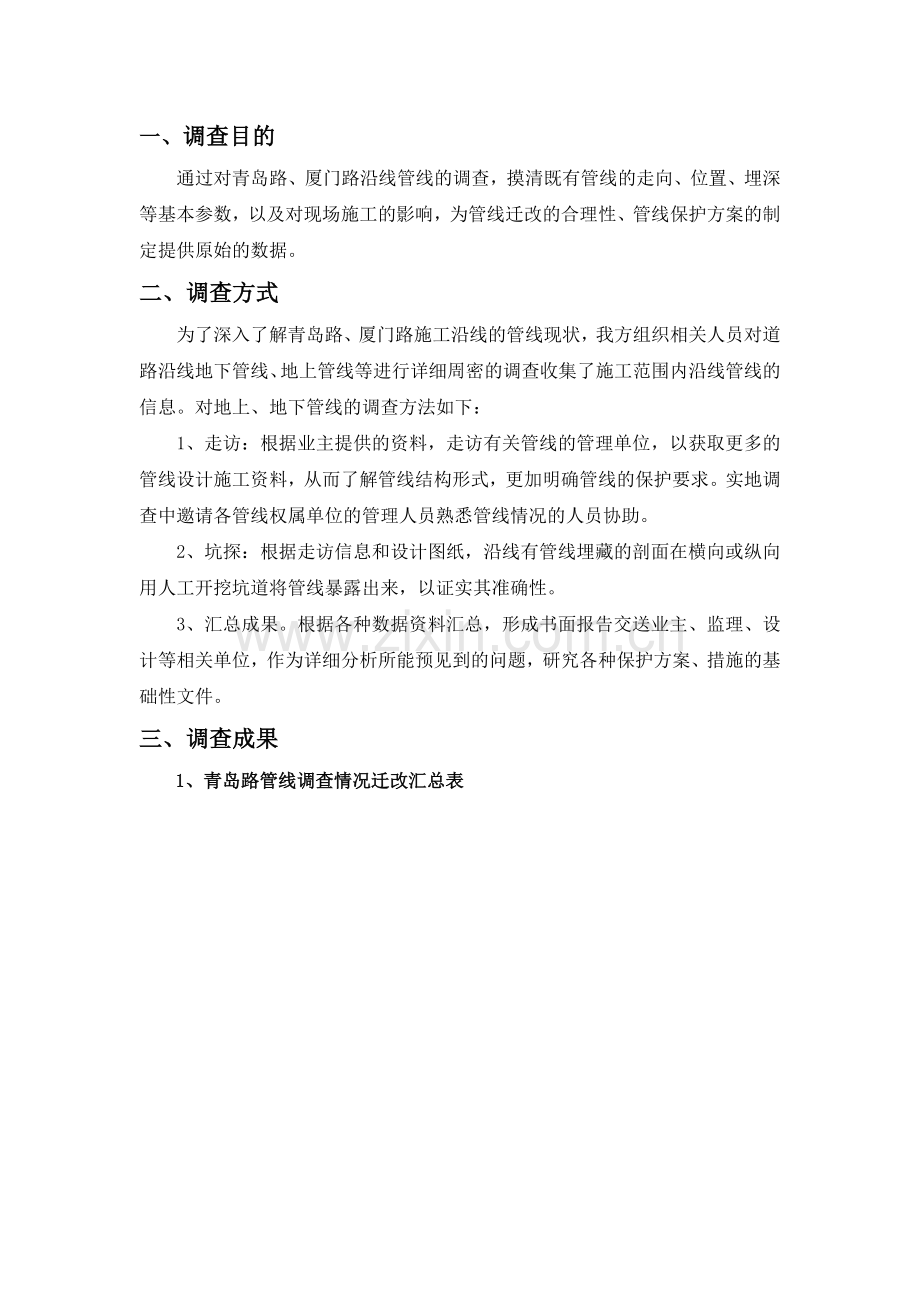

一、调查目的
通过对青岛路、厦门路沿线管线的调查，摸清既有管线的走向、位置、埋深等基本参数，以及对现场施工的影响，为管线迁改的合理性、管线保护方案的制定提供原始的数据。
二、调查方式
为了深入了解青岛路、厦门路施工沿线的管线现状，我方组织相关人员对道路沿线地下管线、地上管线等进行详细周密的调查收集了施工范围内沿线管线的信息。对地上、地下管线的调查方法如下：
1、走访：根据业主提供的资料，走访有关管线的管理单位，以获取更多的管线设计施工资料，从而了解管线结构形式，更加明确管线的保护要求。实地调查中邀请各管线权属单位的管理人员熟悉管线情况的人员协助。
2、坑探：根据走访信息和设计图纸，沿线有管线埋藏的剖面在横向或纵向用人工开挖坑道将管线暴露出来，以证实其准确性。
3、汇总成果。根据各种数据资料汇总，形成书面报告交送业主、监理、设计等相关单位，作为详细分析所能预见到的问题，研究各种保护方案、措施的基础性文件。
三、调查成果
1、青岛路管线调查情况迁改汇总表

序号
项目
规格
覆土深度
管线现有位置
道路扩宽后位置
迁改措施
备注
1
自来水管道
D800钢筋砼管一条
0.75m
位于右侧人行道上，管中心距现有路边2.3m-2.5m。
不变
现状保留

2
燃气管道
Φ100两条
0.6m
左侧位于现有绿化带上。右侧位于人行道上，距现有路边2.8m-2.95m。
不变
现状保留

3
电力管沟
1.2m宽*1.2m高砖砌24墙
0.3m
位于左侧人行道上，管沟中心距现有路边4.2m-5.5m
K0+020-K0+180段位于道路车行道下，其他部分位于绿化带上
K0+020-K0+180段迁移至加宽后人行道上，其它部分不变

4
弱电管道
两道
0.7m
左侧位于人行道上，管道中心距现有路边2.2m-3.2m，右侧弱电杆架空，距路边1.2m-1.5m
位于人行道上
左侧K0+020-k0+500迁移至加宽后人行道上，其他部分不变。
右侧新建弱电管沟埋于人行道下

5
热力管道
一道（1.2m宽*1.2m高）
1.0m
位于绿化带上，管沟中心距右侧路边5m-6m，
不变
现状保留

序号
项目
规格
覆土深度
管线现有位置
道路扩宽后位置
迁改措施
备注

1
自来水管道
D150管一道
0.25m
管中心距现有右侧路边2.3m-2.6m，位于人行道上。
位于人行道上
迁移

2
燃气管道
Φ100一条
0.75m
管中心距现有右侧路边0.9m，位于现有人行道上。
位于车行道上
迁移

3
电力管道
1.2m宽*1.1m高砖砌24墙
0.65m
位于右侧绿化带上，管沟中心距现有路边3.1m-3.4m
位于人行道上
不变

4
弱电管道
一道

位于左侧人行道上，弱电杆架空，距路边3m
位于人行道上
埋置于综合廊道

5
热力管道
一道（1.4m宽*1.1m高）
0.9m
位于绿化带上，管道中心距右侧路边6.5m-8.2m，
不变
现状保留

2、厦门路管线调查情况迁改汇总表

图3 车站周边管线图
现场管线调查资料：
给水管线：
