单片机与接口技术实验报告双字节BCD加法实验.doc

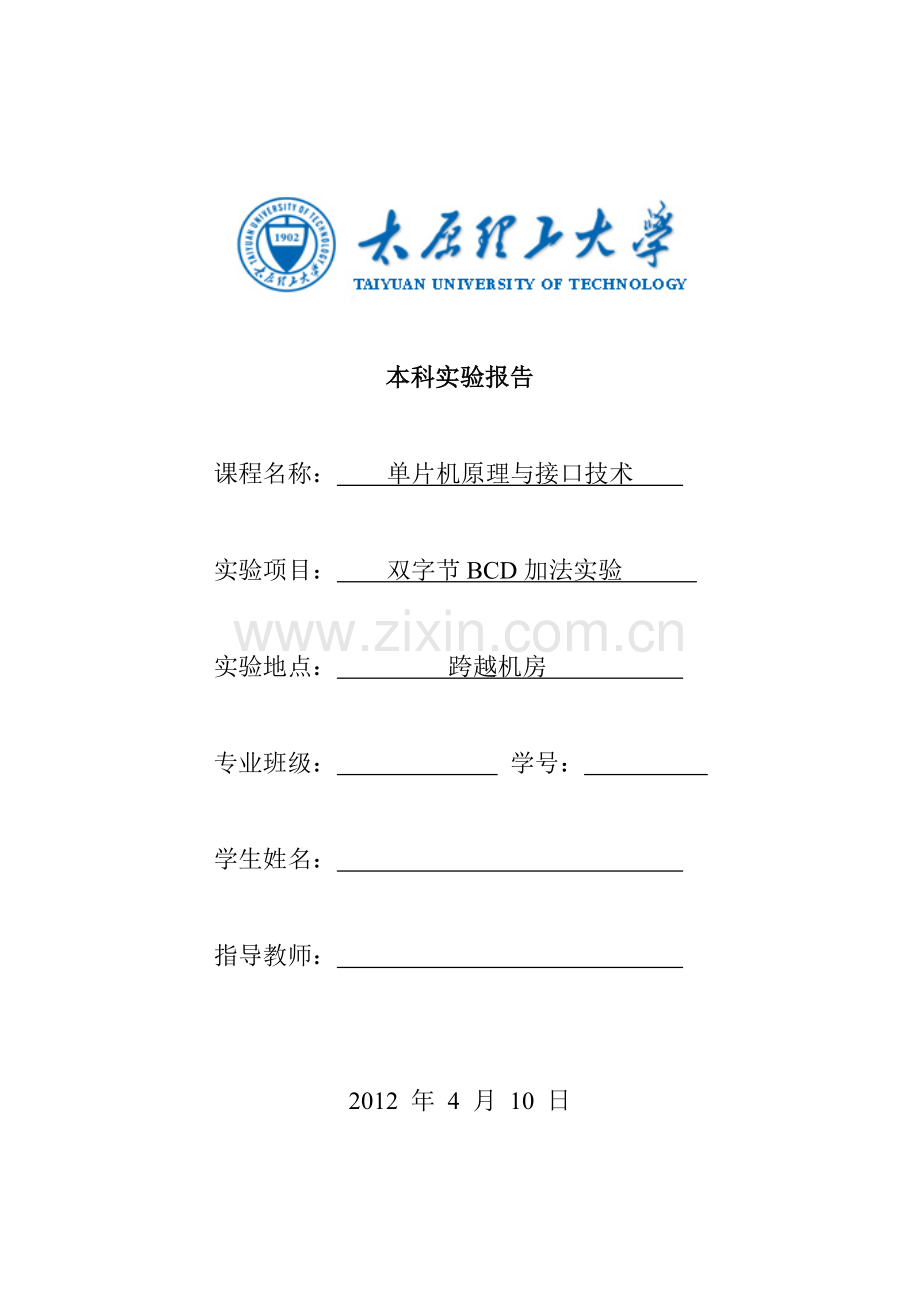

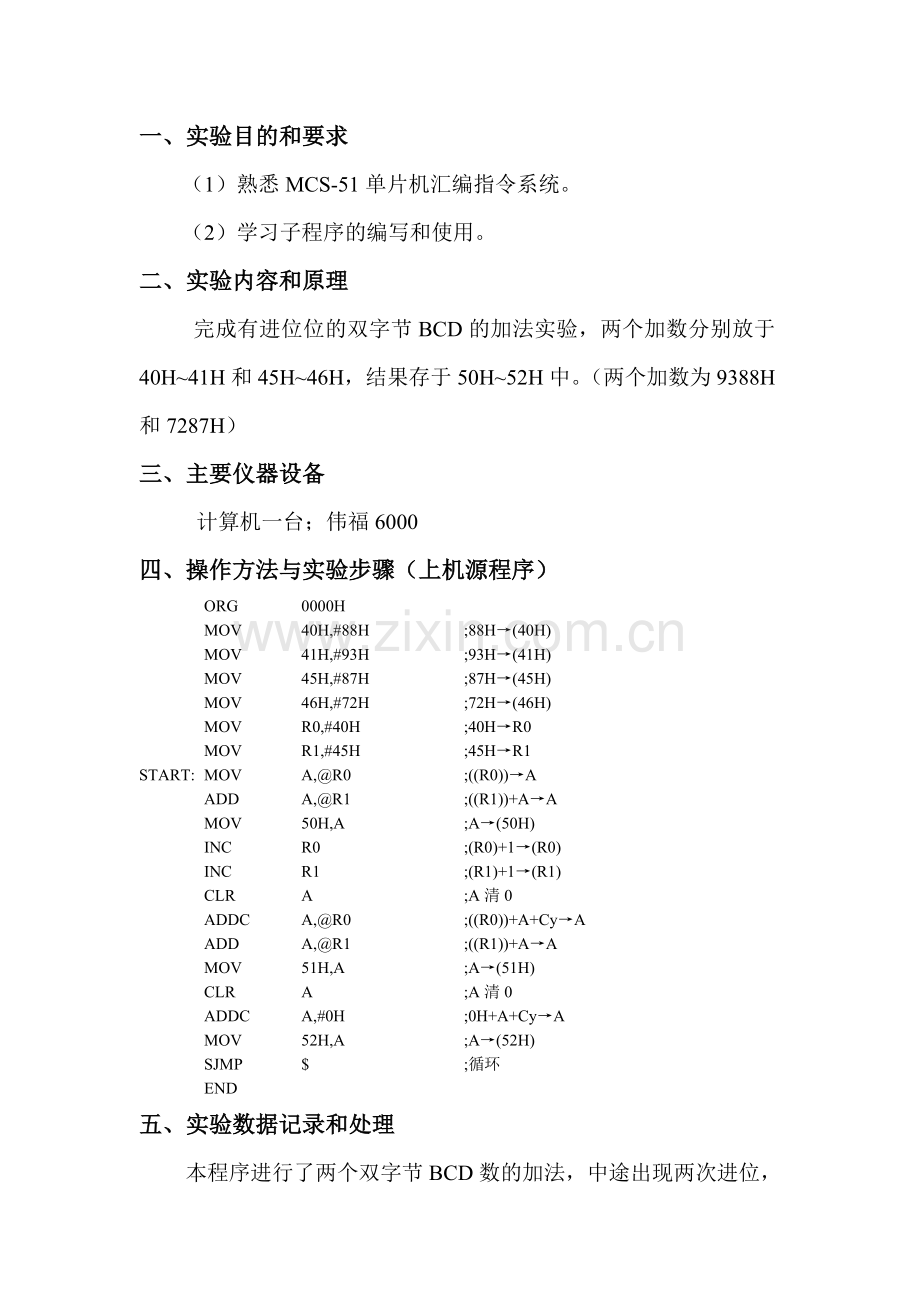

本科实验报告课程名称： 单片机原理与接口技术 实验项目： 双字节BCD加法实验 实验地点： 跨越机房 专业班级： 学号： 学生姓名： 指导教师： 2012 年 4 月 10 日一、实验目的和要求 （1）熟悉MCS-51单片机汇编指令系统。 （2）学习子程序的编写和使用。二、实验内容和原理 完成有进位位的双字节BCD的加法实验，两个加数分别放于40H41H和45H46H，结果存于50H52H中。（两个加数为9388H和7287H）三、主要仪器设备 计算机一台；伟福6000四、操作方法与实验步骤（上机源程序）ORG0000HMOV40H,#88H;88H(40H)MOV41H,#93H;93H(41H)MOV45H,#87H;87H(45H)MOV46H,#72H;72H(46H)MOVR0,#40H;40HR0MOVR1,#45H;45HR1START:MOVA,R0;(R0)AADDA,R1 ;(R1)+AA MOV 50H,A ;A(50H) INC R0;(R0)+1(R0) INC R1;(R1)+1(R1) CLR A;A清0 ADDC A,R0;(R0)+A+CyA ADD A,R1;(R1)+AA MOV 51H,A;A(51H) CLR A;A清0 ADDC A,#0H;0H+A+CyA MOV 52H,A;A(52H)SJMP$;循环END五、实验数据记录和处理 本程序进行了两个双字节BCD数的加法，中途出现两次进位，每次进位参与下一次的进位加法计算。六、实验结果与分析 通过两次进位加法计算，两个双字节BCD数加法的结果变为三字节BCD数，并存于50H52H单元中，其中52H单元中存结果的最高位1。七、讨论、心得 实验成功，通过本实验的练习，学会了带进位位的BCD加法的使用和对命令ADDC的使用。
